DeepSea® Cabo Naval de Instrumentação e Controle; NEK 606; S106 (S12) RU(c); 250 V; Blindagem Coletiva; Max. 1,50mm²; 1 a 32 pares / trios; XLPE / SHF2;  Flame Retardant; +90°C

DeepSea® Cabo Naval de Instrumentação – Flame Retardant S106 (S12) RU(c) 250 V

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação Offshore & Naval NEK 606 S106 Projetado para a máxima confiabilidade em sistemas críticos de instrumentação, controle, comunicação e alarme em ambientes offshore e marítimos. Este cabo garante a integridade do sinal e a segurança operacional onde o desempenho é essencial, oferecendo uma conexão robusta e protegida contra as condições mais severas.
  • Segurança Aprimorada: Construção com baixa emissão de fumaça, livre de halogênios e retardante à chama para máxima proteção.
  • Transmissão Livre de Interferências: A blindagem coletiva com fita de cobre e dreno assegura a integridade dos dados.
  • Construção Robusta: Revestimento externo em SHF2, resistente e durável para instalações fixas ou temporárias.
  • Padrões Internacionais: Totalmente em conformidade com as rigorosas normas NEK 606 e IEC para uso marítimo.
  • Ampla Faixa de Operação: Desempenho confiável em temperaturas extremas, variando de -20°C a +90°C.

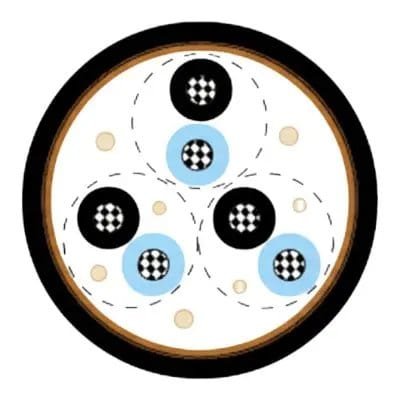

DESIGN DO PRODUTO
  • Condutores: Fio de cobre trançado anelado estanhado circular para IEC 60228 classe 5 ou classe 2.
  • Isolamento: Composto de EPR sem halogênio.
  • Blindagem Coletiva: Fita de poliéster com base de cobre em contato com um fio de dreno de cobre estanhado trançado.
  • Capa externa: Composto termofixo isento de halogênio, SHF2, na cor cinza (azul para intrinsecamente seguro).
DETALHES

Benefícios

  • Segurança em caso de incêndio: Retardante à chama e livre de halogênios, garantindo baixa emissão de fumaça tóxica.
  • Transmissão de sinal confiável: Blindagem coletiva com fita de cobre/poliéster e dreno de cobre estanhado para proteção contra interferências.
  • Ampla faixa de temperatura: Operação segura em temperaturas que variam de -20°C a +90°C.
  • Construção robusta: Condutores de cobre estanhado e isolação em HFEPR para maior durabilidade em ambientes agressivos.
  • Conformidade com normas rigorosas: Atende aos padrões internacionais IEC e NEK 606, assegurando alta qualidade e desempenho.
  • Proteção contra agentes externos: Cobertura em SHF2 que oferece resistência a umidade, raios UV e produtos químicos.
  • Flexibilidade na instalação: Projetado para instalações fixas, com raio de curvatura que facilita o manuseio.
  • Ideal para ambientes navais: Desenvolvido especificamente para suportar as condições adversas de plataformas offshore e embarcações.
  • Versatilidade de construção: Disponível em diversas formações de pares ou ternas para atender a diferentes necessidades de projeto.
  • Prevenção de corrosão: O uso de cobre estanhado nos condutores ajuda a evitar a oxidação em ambientes marinhos.

Aplicações

  • Sistemas de instrumentação: Transmissão de sinais de baixa energia para monitoramento e controle de processos elétricos e de energia.
  • Redes de comunicação: Utilizado para garantir a comunicação de dados de forma estável em ambientes offshore.
  • Sistemas de controle: Envio e recebimento de sinais de controle, tanto digitais quanto analógicos, para sensores e equipamentos.
  • Circuitos de alarme: Instalação em sistemas de alarme para garantir a segurança em plataformas e embarcações.
  • Instalações fixas offshore: Ideal para uso em plataformas de petróleo e gás, navios e outras estruturas marítimas.
  • Painéis e quadros elétricos: Conexão de instrumentos e dispositivos de controle em painéis de comando.
  • Áreas seguras e classificadas: Pode ser utilizado em áreas com requisitos específicos de segurança, como zonas Ex.
  • Automação industrial naval: Essencial para o funcionamento de sistemas automatizados em ambientes marítimos.
  • Equipamentos eletromecânicos: Fornecimento de sinais para diversos equipamentos a bordo de navios e plataformas.
  • Sistemas de telecomunicações: Empregado em infraestruturas de telecomunicações para garantir a integridade dos sinais.
DADOS TÉCNICOS



Informações Gerais
Marca Innovcable DeepSea®
Tipo de Produto Cabos de instrumentação, comunicação, controle e alarme, offshore e marítimos.
Modelo S106 (Anteriormente S12) RU(c) 250V
Parâmetros Elétricos
Tensão de Operação 250 V
Resistência Máxima do Condutor a 20°C Para 0.75 mm²: 26.3 Ω/km
Para 1.0 mm²: 19.3 Ω/km
Para 1.5 mm²: 12.9 Ω/km
Capacitância Mútua Para 0.75 mm²: 80 nF/km
Para 1.0 mm²: 90 nF/km
Para 1.5 mm²: 100 nF/km
Indutância Nominal a 1KHz Para 0.75 mm²: 0.682 mH/km
Para 1.0 mm²: 0.645 mH/km
Para 1.5 mm²: 0.632 mH/km
Máxima Relação L/R a 1KHz Para 0.75 mm²: 20 µH/Ω
Para 1.0 mm²: 25 µH/Ω
Para 1.5 mm²: 35 µH/Ω
Design do Produto
Material do Condutor Fios de cobre estanhado recozido, trançado.
Classe do Condutor IEC 60228 classe 5 ou classe 2.
Material de Isolação Composto de EPR livre de halogênio.
Formação dos Pares/Ternos Condutores com código de cores torcidos juntos.
Blindagem Coletiva Fita de poliéster com base de cobre em contato com um fio dreno de cobre estanhado trançado.
Material da Cobertura Externa Composto termofixo livre de halogênio, SHF2.
Cor da Cobertura Cinza (Azul para aplicações de segurança intrínseca).
Identificação dos Pares/Ternos Fitas numeradas ou números impressos diretamente nos condutores isolados.
Características do Produto
Área de Aplicação Utilizados para sistemas de instrumentação, comunicação, controle e alarme.
Raio Mínimo de Curvatura Durante a instalação: 8 x Diâmetro Externo
Instalação fixa: 6 x Diâmetro Externo
Faixa de Temperatura -20°C a +90°C
Retardante de chama Sim, conforme IEC 60332-1 e IEC 60332-3-22.
Baixa Emissão de Fumaça Sim, conforme IEC 61034-1,2.
Livre de Halogênio Sim, conforme IEC 60754-1,2.
Dimensões e Peso (Exemplos)
Construção 2x2x0.75 mm² Diâmetro Externo Nominal: 9.4 mm, Peso Nominal: 160 kg/km
Construção 12x2x0.75 mm² Diâmetro Externo Nominal: 17.6 mm, Peso Nominal: 465 kg/km
Construção 2x2x1.0 mm² Diâmetro Externo Nominal: 9.9 mm, Peso Nominal: 190 kg/km
Construção 12x2x1.0 mm² Diâmetro Externo Nominal: 18.9 mm, Peso Nominal: 565 kg/km
Construção 2x2x1.5 mm² Diâmetro Externo Nominal: 11.3 mm, Peso Nominal: 250 kg/km
Construção 12x2x1.5 mm² Diâmetro Externo Nominal: 22.4 mm, Peso Nominal: 810 kg/km
Normas Aplicáveis
NEK 606:2016 IEC 60092-376
IEC 60092-360 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 IEC 60228



TABELA DE DIMENSIONAIS



Construção (Elementos x Vias) Seção Transversal (mm²) Diâmetro Nominal do Condutor (mm) Espessura Nom. da Isolação (mm) Espessura Nom. da Cobertura (mm) Diâmetro Externo Nominal (mm) Peso Nominal (kg/km) Resistência Máx. @20°C (Ω/km) Capacitância Mútua (nF/km) Indutância Nominal @1KHz (mH/km) Máx. L/R @1KHz (µH/Ω) Tensão de Operação (V)
2x2 0.75 1.1 0.6 1.1 9.4 160 26.3 80 0.682 20 250
4x2 0.75 1.1 0.6 1.1 11.5 215 26.3 80 0.682 20 250
7x2 0.75 1.1 0.6 1.3 13.6 300 26.3 80 0.682 20 250
8x2 0.75 1.1 0.6 1.3 14.7 340 26.3 80 0.682 20 250
12x2 0.75 1.1 0.6 1.4 17.6 465 26.3 80 0.682 20 250
16x2 0.75 1.1 0.6 1.5 19.7 595 26.3 80 0.682 20 250
19x2 0.75 1.1 0.6 1.5 20.7 665 26.3 80 0.682 20 250
24x2 0.75 1.1 0.6 1.7 24.1 850 26.3 80 0.682 20 250
32x2 0.75 1.1 0.6 2.0 26.7 1065 26.3 80 0.682 20 250
2x3 0.75 1.1 0.6 1.1 11.0 170 26.3 80 0.682 20 250
3x3 0.75 1.1 0.6 1.1 12.1 235 26.3 80 0.682 20 250
4x3 0.75 1.1 0.6 1.2 13.1 280 26.3 80 0.682 20 250
7x3 0.75 1.1 0.6 1.4 15.7 410 26.3 80 0.682 20 250
8x3 0.75 1.1 0.6 1.4 17.5 490 26.3 80 0.682 20 250
12x3 0.75 1.1 0.6 1.5 20.6 645 26.3 80 0.682 20 250
16x3 0.75 1.1 0.6 1.6 23.1 835 26.3 80 0.682 20 250
19x3 0.75 1.1 0.6 1.7 24.3 940 26.3 80 0.682 20 250
24x3 0.75 1.1 0.6 1.8 28.2 1210 26.3 80 0.682 20 250
2x2 1.0 1.3 0.6 1.1 9.9 190 19.3 90 0.645 25 250
4x2 1.0 1.3 0.6 1.1 12.3 255 19.3 90 0.645 25 250
7x2 1.0 1.3 0.6 1.3 14.7 370 19.3 90 0.645 25 250
8x2 1.0 1.3 0.6 1.3 15.7 410 19.3 90 0.645 25 250
12x2 1.0 1.3 0.6 1.5 18.9 565 19.3 90 0.645 25 250
16x2 1.0 1.3 0.6 1.6 21.1 730 19.3 90 0.645 25 250
19x2 1.0 1.3 0.6 1.7 22.5 830 19.3 90 0.645 25 250
24x2 1.0 1.3 0.6 1.8 25.9 1050 19.3 90 0.645 25 250
32x2 1.0 1.3 0.6 2.1 28.7 1315 19.3 90 0.645 25 250
3x3 1.0 1.3 0.6 1.1 12.9 280 19.3 90 0.645 25 250
4x3 1.0 1.3 0.6 1.3 14.0 335 19.3 90 0.645 25 250
7x3 1.0 1.3 0.6 1.5 16.9 500 19.3 90 0.645 25 250
12x3 1.0 1.3 0.6 1.6 22.1 795 19.3 90 0.645 25 250
16x3 1.0 1.3 0.6 1.6 24.8 1025 19.3 90 0.645 25 250
19x3 1.0 1.3 0.6 1.8 26.3 1175 19.3 90 0.645 25 250
24x3 1.0 1.3 0.6 2.0 30.4 1490 19.3 90 0.645 25 250
2x2 1.5 1.6 0.7 1.2 11.3 250 12.9 100 0.632 35 250
4x2 1.5 1.6 0.7 1.2 14.1 345 12.9 100 0.632 35 250
7x2 1.5 1.6 0.7 1.4 17.2 515 12.9 100 0.632 35 250
8x2 1.5 1.6 0.7 1.4 18.4 575 12.9 100 0.632 35 250
12x2 1.5 1.6 0.7 1.6 22.4 810 12.9 100 0.632 35 250
16x2 1.5 1.6 0.7 1.7 25.0 1045 12.9 100 0.632 35 250
19x2 1.5 1.6 0.7 1.8 26.4 1175 12.9 100 0.632 35 250
24x2 1.5 1.6 0.7 1.9 30.7 1505 12.9 100 0.632 35 250
32x2 1.5 1.6 0.7 2.2 33.9 1890 12.9 100 0.632 35 250
2x3 1.5 1.6 0.7 1.2 13.5 265 12.9 100 0.632 35 250
3x3 1.5 1.6 0.7 1.2 14.9 380 12.9 100 0.632 35 250
4x3 1.5 1.6 0.7 1.3 16.3 465 12.9 100 0.632 35 250
7x3 1.5 1.6 0.7 1.5 19.8 705 12.9 100 0.632 35 250
8x3 1.5 1.6 0.7 1.5 21.5 820 12.9 100 0.632 35 250
12x3 1.5 1.6 0.7 1.7 26.2 1140 12.9 100 0.632 35 250
16x3 1.5 1.6 0.7 1.8 29.4 1475 12.9 100 0.632 35 250
19x3 1.5 1.6 0.7 1.9 30.9 1675 12.9 100 0.632 35 250
24x3 1.5 1.6 0.7 2.1 36.2 2160 12.9 100 0.632 35 250
