DeepSea® Cabo Naval de Instrumentação e Controle; NEK 606; S105 (S11) RU(i)/TU(i); 250 V; Blindagem Individual; Max. 2,50mm²; 1 a 32 pares / trios; XLPE / SHF2;  Flame Retardant; +90°C

DeepSea® Cabo Naval de Instrumentação – Flame Retardant S105 (S11) RU(i)/TU(i) 250 V

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabos Marítimos e Offshore NEK606 para Instrumentação e Controle Projetados para máxima segurança e confiabilidade em ambientes críticos, estes cabos são a escolha ideal para sistemas de instrumentação, comunicação, controle e alarme. Com construção robusta e materiais de alta performance, garantem a integridade dos seus sistemas e a continuidade das operações, mesmo nas condições mais severas.
  • Segurança em Primeiro Lugar: São retardantes à chama, com baixa emissão de fumaça e livres de halogênio, protegendo vidas e equipamentos em caso de incêndio.
  • Desempenho Superior: A isolação XLPE e a blindagem individual garantem uma transmissão de sinal clara e sem interferências para dados precisos e comunicação confiável.
  • Construção Robusta: A cobertura externa SHF2 oferece excelente resistência a óleos, produtos químicos, abrasão e raios UV, assegurando longa vida útil.
  • Ampla Faixa de Operação: Suportam temperaturas de -20°C a +90°C, adaptando-se perfeitamente a diversas aplicações marítimas e offshore.
  • Instalação Versátil: Flexíveis e projetados para facilitar a instalação em espaços complexos, otimizando o tempo e os custos do seu projeto.

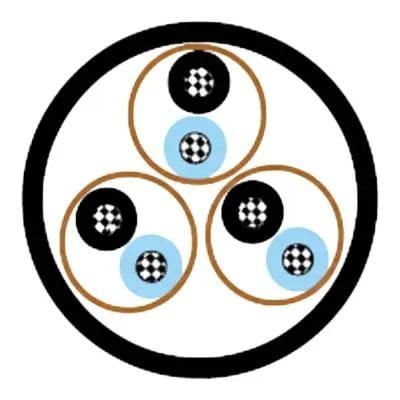

DESIGN DO PRODUTO
  • Condutores: Fios de cobre eletrolítico estanhado, flexível, classe 5 ou classe 2, conforme IEC 60228.
  • Isolação: XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em EPR mediante requerimento.
  • Blindagem Individual: Cada par/trio é blindado com fita de poliéster aluminizada ou cobreada em contato com o fio dreno de cobre estanhado.
  • Capa Externa: Composto poliolefínico isento de halogênios LSOH, SHF2, na cor cinza (azul para segurança intrínseca).
DETALHES

Benefícios

  • Segurança em incêndios: O cabo é retardador de chamas e livre de halogênio, com baixa emissão de fumaça.
  • Alta durabilidade: Possui resistência a condições climáticas adversas.
  • Ampla faixa de temperatura: Opera com segurança em temperaturas que variam de -20°C a +90°C.
  • Proteção superior: A capa externa protege contra umidade, poeira e corrosão.
  • Isolamento confiável: O material de isolamento oferece excelente proteção elétrica e é econômico.
  • Transmissão de sinal segura: A blindagem com fita de cobre/poliéster e fio de dreno protege contra interferências.
  • Flexibilidade na instalação: Condutores de cobre estanhado que facilitam o manuseio e a instalação.
  • Conformidade com normas: Atende aos rigorosos padrões internacionais da indústria offshore, como IEC e NEK 606.
  • Versatilidade de construção: Disponível em diferentes configurações de pares ou trios para diversas necessidades.
  • Eficiência operacional: Projetado para transmitir comandos com eficiência e velocidade em plataformas offshore.

Aplicações

  • Plataformas de petróleo e gás: Ideal para instalações fixas em ambientes offshore exigentes.
  • Sistemas de instrumentação: Utilizado para garantir a comunicação e transmissão de dados precisa.
  • Comunicação e controle: Aplica-se em sistemas de controle para otimizar processos industriais.
  • Sistemas de alarme: Empregado em sistemas de segurança para garantir a detecção de emergências.
  • Navios e embarcações: Adequado para fiação a bordo e em aplicações marítimas diversas.
  • Indústria naval: Utilizado na construção e manutenção de embarcações de vários portes.
  • Equipamentos eletromecânicos: Fornecimento de energia para diversos equipamentos em plataformas.
  • Áreas seguras e classificadas: Pode ser instalado em áreas com risco de explosão (Ex).
  • Sistemas de iluminação: Garante o fornecimento de energia para sistemas de iluminação de emergência e críticos.
  • Sistemas de telecomunicações: Essencial para a comunicação em unidades offshore e plataformas.
DADOS TÉCNICOS
Informações Gerais
Marca Innovcable DeepSea®
Tipo de Produto Cabos para offshore e marítimos, S105 (anteriormente S11) RU(i)/TU(i) 250 V, para instrumentação.
Aplicação Estes cabos não armados são retardadores de chama, de baixa emissão de fumaça e livres de halogênio, usados para sistemas de instrumentação, comunicação, controle e alarme.
Parâmetros Elétricos
Tensão de Operação 250 V
Resistência Máxima do Condutor a 20°C 0.75mm²: 26.3 Ω/km; 1.0mm²: 19.3 Ω/km; 1.5mm²: 12.9 Ω/km; 2.5mm²: 8.02 Ω/km
Capacitância Mútua 0.75mm²: 90 nF/km; 1.0mm²: 100 nF/km; 1.5mm²: 110 nF/km; 2.5mm²: 120 nF/km
Indutância Nominal @ 1KHz 0.75mm²: 0.686 mH/km; 1.0mm²: 0.649 mH/km; 1.5mm²: 0.637 mH/km; 2.5mm²: 0.598 mH/km
Máximo L/R @ 1KHz 0.75mm²: 20 µH/Ω; 1.0mm²: 25 µH/Ω; 1.5mm²: 35 µH/Ω; 2.5mm²: 50 µH/Ω
Design do Produto
Material do Condutor Fio de cobre recozido estanhado, circular, trançado, classe 2 ou classe 5, conforme IEC 60228.
Isolação XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em EPR mediante requerimento.
Formação dos Pares/Trincas (Twinning) Vias com código de cores torcidas juntas.
Blindagem Individual Cada par/trinca é blindado com fita de poliéster com base de cobre em contato com um fio de dreno de cobre estanhado e envolvido com fita de poliéster.
Identificação dos Pares/Trincas Os pares/trincas são numerados com fita numerada ou por números impressos diretamente nos condutores isolados.
Cobertura Externa Composto termofixo livre de halogênio, SHF2, cor cinza (azul para segurança intrínseca).
Formato do Cabo Redondo
Características do Produto
Retardante de chama Sim, conforme IEC 60332-1 e IEC 60332-3-22.
Baixa Emissão de Fumaça Sim, conforme IEC 61034-1,2.
Livre de Halogênio Sim, conforme IEC 60754-1,2.
Temperatura de Operação -20°C a +90°C
Raio Mínimo de Curvatura 8 x Diâmetro Externo (durante a instalação); 6 x Diâmetro Externo (instalação fixa)
Normas Aplicáveis
IEC 60092-376
IEC 60092-360
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2016
IEC 60228
Dimensões e Peso (Exemplos)
Construção: 1x2x0.75 mm² Espessura da Isolação: 0.6 mm; Espessura da Cobertura: 1.0 mm; Diâmetro Total: 7.6 mm; Peso Nominal: 95 kg/km
Construção: 4x2x0.75 mm² Espessura da Isolação: 0.6 mm; Espessura da Cobertura: 1.2 mm; Diâmetro Total: 12.1 mm; Peso Nominal: 255 kg/km
Construção: 1x2x1.5 mm² Espessura da Isolação: 0.7 mm; Espessura da Cobertura: 1.0 mm; Diâmetro Total: 9.1 mm; Peso Nominal: 140 kg/km
Construção: 4x3x1.5 mm² Espessura da Isolação: 0.7 mm; Espessura da Cobertura: 1.3 mm; Diâmetro Total: 17.0 mm; Peso Nominal: 525 kg/km
TABELA DE DIMENSIONAIS



Construção (Nº de elementos x Nº de condutores no elemento Seção transversal (mm²)) Diâmetro Nominal do Condutor (mm) Espessura Nominal do Isolamento (mm) Espessura Nominal da Bainha (mm) Diâmetro Externo Nominal (mm) Peso Nominal (kg/km) Resistência Máxima a 20°C (Ω/km) Capacitância Mútua (nF/km) Indutância Nominal a 1KHz (mH/km) Relação L/R Máxima a 1KHz (µH/Ω) Tensão de Operação (V)
1x2x0.75 1.1 0.6 1.0 7.6 95 26.3 90 0.686 20 250
2x2x0.75 1.1 0.6 1.1 9.7 180 26.3 90 0.686 20 250
4x2x0.75 1.1 0.6 1.2 12.1 255 26.3 90 0.686 20 250
7x2x0.75 1.1 0.6 1.3 14.4 380 26.3 90 0.686 20 250
8x2x0.75 1.1 0.6 1.3 15.6 425 26.3 90 0.686 20 250
12x2x0.75 1.1 0.6 1.5 19.0 610 26.3 90 0.686 20 250
16x2x0.75 1.1 0.6 1.5 21.0 785 26.3 90 0.686 20 250
19x2x0.75 1.1 0.6 1.6 22.4 895 26.3 90 0.686 20 250
24x2x0.75 1.1 0.6 1.7 25.6 1135 26.3 90 0.686 20 250
32x2x0.75 1.1 0.6 1.8 28.4 1440 26.3 90 0.686 20 250
1x3x0.75 1.1 0.6 1.0 8.0 110 26.3 90 0.686 20 250
2x3x0.75 1.1 0.6 1.2 11.0 180 26.3 90 0.686 20 250
3x3x0.75 1.1 0.6 1.2 12.7 265 26.3 90 0.686 20 250
4x3x0.75 1.1 0.6 1.2 13.8 325 26.3 90 0.686 20 250
7x3x0.75 1.1 0.6 1.4 16.7 500 26.3 90 0.686 20 250
8x3x0.75 1.1 0.6 1.4 18.0 540 26.3 90 0.686 20 250
12x3x0.75 1.1 0.6 1.6 22.2 815 26.3 90 0.686 20 250
16x3x0.75 1.1 0.6 1.6 24.7 1045 26.3 90 0.686 20 250
19x3x0.75 1.1 0.6 1.7 26.2 1205 26.3 90 0.686 20 250
24x3x0.75 1.1 0.6 1.9 30.5 1545 26.3 90 0.686 20 250
1x2x1.0 1.3 0.6 1.0 8.1 110 19.3 100 0.649 25 250
2x2x1.0 1.3 0.6 1.1 10.4 215 19.3 100 0.649 25 250
4x2x1.0 1.3 0.6 1.2 12.9 310 19.3 100 0.649 25 250
7x2x1.0 1.3 0.6 1.4 15.5 475 19.3 100 0.649 25 250
8x2x1.0 1.3 0.6 1.4 17.0 540 19.3 100 0.649 25 250
12x2x1.0 1.3 0.6 1.5 20.5 760 19.3 100 0.649 25 250
16x2x1.0 1.3 0.6 1.5 22.9 995 19.3 100 0.649 25 250
19x2x1.0 1.3 0.6 1.7 24.1 1135 19.3 100 0.649 25 250
24x2x1.0 1.3 0.6 1.8 27.8 1450 19.3 100 0.649 25 250
32x2x1.0 1.3 0.6 1.9 30.8 1850 19.3 100 0.649 25 250
1x3x1.0 1.3 0.6 1.0 8.5 125 19.3 100 0.649 25 250
3x3x1.0 1.3 0.6 1.3 13.4 320 19.3 100 0.649 25 250
4x3x1.0 1.3 0.6 1.3 14.8 395 19.3 100 0.649 25 250
7x3x1.0 1.3 0.6 1.5 17.9 615 19.3 100 0.649 25 250
12x3x1.0 1.3 0.6 1.6 23.7 990 19.3 100 0.649 25 250
16x3x1.0 1.3 0.6 1.7 26.5 1295 19.3 100 0.649 25 250
19x3x1.0 1.3 0.6 1.8 28.0 1475 19.3 100 0.649 25 250
24x3x1.0 1.3 0.6 2.0 32.6 1900 19.3 100 0.649 25 250
1x2x1.5 1.6 0.7 1.0 9.1 140 12.9 110 0.637 35 250
2x2x1.5 1.6 0.7 1.2 11.7 280 12.9 110 0.637 35 250
4x2x1.5 1.6 0.7 1.3 14.9 410 12.9 110 0.637 35 250
7x2x1.5 1.6 0.7 1.5 18.0 635 12.9 110 0.637 35 250
8x2x1.5 1.6 0.7 1.5 19.7 720 12.9 110 0.637 35 250
12x2x1.5 1.6 0.7 1.6 23.8 1015 12.9 110 0.637 35 250
16x2x1.5 1.6 0.7 1.6 26.6 1330 12.9 110 0.637 35 250
19x2x1.5 1.6 0.7 1.9 28.3 1525 12.9 110 0.637 35 250
24x2x1.5 1.6 0.7 2.0 32.6 1945 12.9 110 0.637 35 250
32x2x1.5 1.6 0.7 2.2 36.1 2475 12.9 110 0.637 35 250
1x3x1.5 1.6 0.7 1.0 9.5 160 12.9 110 0.637 35 250
2x3x1.5 1.6 0.7 1.3 14.0 285 12.9 110 0.637 35 250
3x3x1.5 1.6 0.7 1.3 15.5 425 12.9 110 0.637 35 250
4x3x1.5 1.6 0.7 1.3 17.0 525 12.9 110 0.637 35 250
7x3x1.5 1.6 0.7 1.6 20.9 830 12.9 110 0.637 35 250
8x3x1.5 1.6 0.7 1.6 22.5 900 12.9 110 0.637 35 250
12x3x1.5 1.6 0.7 1.8 27.6 1340 12.9 110 0.637 35 250
16x3x1.5 1.6 0.7 1.9 31.1 1770 12.9 110 0.637 35 250
19x3x1.5 1.6 0.7 2.0 32.8 2020 12.9 110 0.637 35 250
24x3x1.5 1.6 0.7 2.2 38.4 2610 12.9 110 0.637 35 250
1x2x2.5 2.0 0.7 1.0 9.8 175 8.02 120 0.598 50 250
1x3x2.5 2.0 0.7 1.2 10.4 205 8.02 120 0.598 50 250
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
