DeepSea® Cabo Naval de Instrumentação e Controle; NEK 606; S102 (S2 or S2/S6) RFOU(c); 250V; Armado;  Max. 2.50mm²; 1 a 37 pares / trios; XLPE – EPR / LSOH / SHF2 – SHF MUD;  Flame Retardant; +90°C

DeepSea® Cabo Naval de Instrumentação – Flame Retardant S102 (S2 or S2/S6) RFOU(c) 250V

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo NEK606 RFOU(c) para Instrumentação Offshore e MarítimaProjetado para os ambientes offshore mais exigentes, este cabo garante máxima confiabilidade em sistemas críticos de instrumentação, comunicação e controle. Sua construção robusta e materiais superiores asseguram transmissão de dados segura e ininterrupta.
  • Segurança Superior: Retardante à chama, baixa fumaça e livre de halogênios para proteção máxima.
  • Transmissão Confiável: Blindagem coletiva que protege contra interferências, garantindo a precisão dos dados.
  • Construção Robusta: Armadura de trança de cobre e revestimento SHF2 e SHF MUD resistente à lama e óleos.
  • Aplicações Críticas: Ideal para alarme, controle e comunicação em navios e plataformas offshore.
  • Qualidade Certificada: Em conformidade com normas NEK 606 e IEC, assegurando desempenho superior e vida útil prolongada.

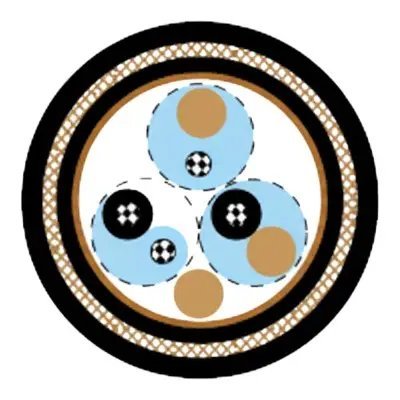

DESIGN DO PRODUTO
  • Condutores: Fio de cobre trançado, anelado e estanhado, circular, classe 2 ou classe 5 da IEC 60228.
  • Isolação: XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em EPR mediante requerimento.
  • Blindagem Coletiva: Pares/trios são reunidos e blindados coletivamente por fita de poliéster com base de cobre em contato com um fio dreno de cobre estanhado trançado.
  • Capa Interna: Composto livre de halogênio.
  • Armadura: Trança de fio de cobre estanhado.
  • Cobertura Externa: Composto termoendurecível livre de halogênio, SHF2 (anteriormente TIPO S2). Composto termoendurecível resistente a LAMA (MUD) e livre de halogênio, SHF MUD (anteriormente TIPO S2/S6), na cor cinza (azul para segurança intrínseca).
DETALHES

Benefícios

  • Resistência à lama: Projetado para suportar exposição a lama e fluidos de perfuração.
  • Segurança aprimorada: Livre de halogênio, com baixa emissão de fumaça e retardante à chama.
  • Proteção Eletromagnética: Blindagem coletiva que garante a integridade dos sinais contra interferências.
  • Ampla faixa de temperatura: Operação segura em temperaturas que variam de -20°C a +90°C.
  • Construção Robusta: Armadura de trança de fios de cobre estanhado para maior proteção mecânica.
  • Durabilidade em ambientes agressivos: Ideal para instalações em ambientes offshore e marítimos exigentes.
  • Flexibilidade na Instalação: Adequado para raios de curvatura de até 6 vezes o diâmetro externo em instalações fixas.
  • Alta Confiabilidade: Condutores de cobre estanhado que oferecem excelente condutividade e resistência à corrosão.
  • Conformidade com Normas: Fabricado de acordo com as rigorosas normas IEC e NEK 606.
  • Isolamento superior: Isolação em EPR ou XLPE sem halogênio para maior segurança e desempenho.

Aplicações

  • Plataformas Offshore: Utilizado em sistemas de instrumentação, comunicação, controle e alarme.
  • Indústria de Petróleo e Gás: Instalações fixas em áreas seguras e de risco de explosão (Ex).
  • Navios e embarcações: Aplicações em sistemas de emergência e críticos a bordo.
  • Sistemas de Telecomunicação: Garante a transmissão de dados e sinais de forma confiável em ambientes marítimos.
  • Controle de Processos: Conexão de sensores e atuadores em sistemas de automação industrial offshore.
  • Áreas expostas a fluidos: Instalações em locais sujeitos a limpeza e fluidos de perfuração.
  • Sistemas de emergência: Alimentação de sistemas críticos que precisam operar durante situações adversas.
  • Bandejas de cabos: Ideal para instalação permanente em bandejas de cabos em ambientes externos.
  • Sondas de perfuração: Uso em equipamentos de perfuração em plataformas de petróleo e gás.
  • Unidades flutuantes de produção: Essencial em sistemas de armazenamento e transferência (FPSO).
DADOS TÉCNICOS
Informações Gerais
MarcaInnovcable DeepSea®
Tipo de ProdutoCabos de Instrumentação Offshore & Marítimos
ModeloS102 (RFOU(c) 250V)
AplicaçõesUtilizado para sistemas de instrumentação, comunicação, controle e alarme em ambientes offshore e marítimos.
Parâmetros Elétricos
Tensão de Operação250V
Resistência Máxima do Condutor (@20°C)
  • 0.75mm²: 26.3 Ω/km
  • 1.0mm²: 19.3 Ω/km
  • 1.5mm²: 12.9 Ω/km
  • 2.5mm²: 8.02 Ω/km
Capacitância Mútua
  • 0.75mm²: 80 nF/km
  • 1.0mm²: 90 nF/km
  • 1.5mm²: 100 nF/km
  • 2.5mm²: 110 nF/km
Indutância Nominal (@1KHz)
  • 0.75mm²: 0.682 mH/km
  • 1.0mm²: 0.645 mH/km
  • 1.5mm²: 0.632 mH/km
  • 2.5mm²: 0.593 mH/km
Máxima Relação L/R (@1KHz)
  • 0.75mm²: 20 μH/Ω
  • 1.0mm²: 25 μH/Ω
  • 1.5mm²: 35 μH/Ω
  • 2.5mm²: 50 μH/Ω
Design do Produto
Material do CondutorFios de cobre trançado, anelado e estanhado.
Classe do CondutorDe acordo com IEC 60228 classe 2 ou classe 5.
Material de IsolaçãoXLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em EPR mediante requerimento.
Configuração dos Pares/TernosCondutores com código de cores, torcidos juntos.
Blindagem ColetivaFita de poliéster com base de cobre em contato com um fio dreno de cobre estanhado.
Capa Interna (Bedding)Composto sem halogênio.
ArmaduraTrança de fios de cobre estanhado.
Material da Cobertura ExternaComposto termofixo SHF2 (sem halogênio) ou SHF MUD (sem halogênio e resistente a lama).
Cor da CoberturaCinza (Azul para aplicações de segurança intrínseca).
Características do Produto
Retardante de ChamaSim, de acordo com IEC 60332-1 e IEC 60332-3-22.
Baixa Emissão de FumaçaSim, de acordo com IEC 61034-1,2.
Livre de HalogênioSim, de acordo com IEC 60754-1,2.
Resistente a Lama (MUD)Sim (apenas para a versão com cobertura SHF MUD).
Raio Mínimo de Curvatura8 × Diâmetro Externo (durante a instalação); 6 × Diâmetro Externo (instalação fixa).
Faixa de Temperatura de Operação-20 °C a +90 °C.
Normas Aplicáveis
Projeto e ConstruçãoNEK 606:2016, IEC 60092-376
MateriaisIEC 60092-360
CondutoresIEC 60228
Comportamento ao FogoIEC 60332-1, IEC 60332-3-22
Emissão de Fumaça e HalogêniosIEC 61034-1,2, IEC 60754-1,2
TABELA DE DIMENSIONAIS
Construção (Nº de elementos x Nº de vias x Seção (mm²))Espessura Nominal da Isolação (mm)Espessura Nominal da Bainha Interna (mm)Espessura Nominal da Bainha Externa (mm)Diâmetro Externo Nominal (mm)Peso Nominal (kg/km)
Seção Transversal: 0.75 mm²
1x2x0.750.61.11.111.1200
2x2x0.750.61.31.115.0295
3x2x0.750.61.11.315.6355
4x2x0.750.61.11.316.4390
5x2x0.750.61.41.117.8540
6x2x0.750.61.41.119.1610
7x2x0.750.61.41.119.1625
8x2x0.750.61.51.120.7680
9x2x0.750.61.51.121.8745
10x2x0.750.61.61.122.9760
12x2x0.750.61.61.123.4810
14x2x0.750.61.61.124.5875
15x2x0.750.61.71.126.1960
16x2x0.750.61.71.126.51010
18x2x0.750.61.81.127.91080
19x2x0.750.61.81.128.21115
20x2x0.750.61.81.129.21210
21x2x0.750.61.81.130.01255
23x2x0.750.61.91.130.61355
24x2x0.750.61.91.131.91370
27x2x0.750.61.21.932.91480
30x2x0.750.61.22.034.11605
33x2x0.750.61.22.035.31725
37x2x0.750.61.22.136.91950
1x3x0.750.61.11.211.7230
2x3x0.750.61.11.314.5360
3x3x0.750.61.11.316.2415
4x3x0.750.61.11.417.6540
5x3x0.750.61.11.419.1645
6x3x0.750.61.11.521.1755
7x3x0.750.61.11.521.1780
8x3x0.750.61.61.122.6845
9x3x0.750.61.61.123.9945
10x3x0.750.61.11.725.7960
12x3x0.750.61.71.126.41080
14x3x0.750.61.11.727.51150
15x3x0.750.61.11.828.51230
16x3x0.750.61.11.829.21310
18x3x0.750.61.11.930.71405
19x3x0.750.61.11.931.01475
20x3x0.750.61.91.131.81560
21x3x0.750.61.91.232.71640
23x3x0.750.61.22.034.11795
24x3x0.750.62.01.234.61830
27x3x0.750.61.22.136.82040
30x3x0.750.62.11.238.32210
32x3x0.750.61.22.239.52345
Seção Transversal: 1.0 mm²
1x2x1.00.61.21.111.7225
2x2x1.00.61.11.313.4335
3x2x1.00.61.31.116.3470
4x2x1.00.61.41.117.4535
5x2x1.00.61.41.118.7610
6x2x1.00.61.51.120.2700
7x2x1.00.61.51.120.2720
8x2x1.00.61.51.121.8775
9x2x1.00.61.61.123.2850
10x2x1.00.61.61.124.1880
12x2x1.00.61.11.624.7980
14x2x1.00.61.11.726.01030
15x2x1.00.61.11.827.81125
16x2x1.00.61.11.828.21175
18x2x1.00.61.81.129.51255
19x2x1.00.61.11.829.81295
20x2x1.00.61.11.931.11420
21x2x1.00.61.11.931.91475
23x2x1.00.61.21.932.71610
24x2x1.00.61.22.034.31620
27x2x1.00.61.22.035.01745
30x2x1.00.61.22.136.71980
32x2x1.00.61.22.138.02130
37x2x1.00.61.22.239.32305
1x3x1.00.61.11.212.0250
2x3x1.00.61.11.417.0520
3x3x1.00.61.11.417.4540
4x3x1.00.61.11.418.7625
5x3x1.00.61.11.520.2745
6x3x1.00.61.11.622.4875
7x3x1.00.61.11.622.4905
8x3x1.00.61.11.623.8980
9x3x1.00.61.11.725.41080
10x3x1.00.61.11.727.11150
12x3x1.00.61.11.828.11265
14x3x1.00.61.11.829.21355
15x3x1.00.61.11.830.11440
16x3x1.00.61.11.931.11570
18x3x1.00.61.21.932.81675
19x3x1.00.61.22.033.31750
20x3x1.00.61.22.034.11880
21x3x1.00.61.22.034.81950
23x3x1.00.61.22.136.62215
24x3x1.00.61.22.137.32200
27x3x1.00.61.22.239.22425
30x3x1.00.61.22.240.82630
32x3x1.00.61.22.342.12790
Seção Transversal: 1.5 mm²
1x2x1.50.71.11.212.7260
2x2x1.50.71.11.415.4420
3x2x1.50.71.11.417.6585
4x2x1.50.71.11.418.8635
5x2x1.50.71.11.521.1770
6x2x1.50.71.11.622.8890
7x2x1.50.71.11.622.8925
8x2x1.50.71.11.623.7975
9x2x1.50.71.11.726.31060
10x2x1.50.71.11.727.41130
12x2x1.50.71.11.828.31270
14x2x1.50.71.11.829.51325
15x2x1.50.71.11.931.61445
16x2x1.50.71.11.932.11575
18x2x1.50.71.22.034.21670
19x2x1.50.71.22.034.51765
20x2x1.50.71.22.136.01895
21x2x1.50.71.22.137.32050
23x2x1.50.71.22.137.92185
24x2x1.50.71.22.239.82200
27x2x1.50.71.22.240.62390
30x2x1.50.71.22.342.12600
33x2x1.50.71.22.343.62805
37x2x1.50.71.42.445.43080
1x3x1.50.71.11.213.2295
2x3x1.50.71.11.417.0490
3x3x1.50.71.11.519.5685
4x3x1.50.71.11.520.9785
5x3x1.50.71.11.621.0820
6x3x1.50.71.11.722.8960
7x3x1.50.71.11.725.11135
8x3x1.50.71.11.727.01270
9x3x1.50.71.11.828.91445
10x3x1.50.71.11.931.11450
12x3x1.50.71.11.931.51710
14x3x1.50.71.22.033.81815
15x3x1.50.71.22.034.81930
16x3x1.50.71.22.136.02110
18x3x1.50.71.22.138.12305
19x3x1.50.71.22.238.62375
20x3x1.50.71.22.239.62580
21x3x1.50.71.22.240.42680
23x3x1.50.71.22.342.02925
24x3x1.50.71.22.342.73140
27x3x1.50.71.42.445.33250
30x3x1.50.71.42.547.43555
32x3x1.50.71.42.548.63745
Seção Transversal: 2.5 mm²
1x2x2.50.71.11.213.5300
2x2x2.50.71.11.418.9650
3x2x2.50.71.11.519.9720
4x2x2.50.71.11.521.1820
5x2x2.50.71.11.623.0965
6x2x2.50.71.11.624.81105
7x2x2.50.71.11.624.81150
8x2x2.50.71.11.727.01255
9x2x2.50.71.11.828.81385
10x2x2.50.71.11.830.01430
12x2x2.50.71.31.931.01545
14x2x2.50.71.21.932.71730
15x2x2.50.71.22.035.01885
16x2x2.50.71.22.035.61970
18x2x2.50.71.22.137.92235
19x2x2.50.71.22.138.32315
20x2x2.50.71.22.239.92530
21x2x2.50.71.22.241.02630
23x2x2.50.71.22.341.82750
24x2x2.50.71.22.343.72850
27x2x2.50.71.42.445.13150
30x2x2.50.71.42.546.83435
32x2x2.50.71.42.548.53715
37x2x2.50.71.42.650.24040
1x3x2.50.71.11.314.3360
2x3x2.50.71.11.520.5785
3x3x2.50.71.11.521.2875
4x3x2.50.71.11.622.91035
5x3x2.50.71.11.624.81205
6x3x2.50.71.11.827.81430
7x3x2.50.71.11.827.81505
8x3x2.50.71.11.829.61625
9x3x2.50.71.11.931.71855
10x3x2.50.71.22.034.41890
12x3x2.50.71.22.035.52110
14x3x2.50.71.22.137.62445
15x3x2.50.71.22.238.92620
16x3x2.50.71.22.240.02755
18x3x2.50.71.22.342.03010
19x3x2.50.71.22.342.43125
20x3x2.50.71.22.343.53360
21x3x2.50.71.42.444.93555
23x3x2.50.71.42.546.73885
24x3x2.50.71.42.547.53870
27x3x2.50.71.42.650.04280
30x3x2.50.71.42.752.34695
32x3x2.50.71.42.753.84960
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
