Cabo de Potência e Controle, Uso Móvel; 750V; 2 e 3 condutores; max. 95,00mm²,  Veias Numeradas; LSZH, CECO™ / CECO™ / CEAC™, Resistência a chama e Óleos; +130°C

Cabo Uso Móvel Controle / Comando / Potência Borracha GM-CT 750 V 130ºC NBR 9655

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo GM-CT 750V: A Conexão Definitiva para Equipamentos de Alta Performance. Possui condutor de verificação na cor laranjaProjetado para as mais exigentes aplicações em motores, geradores e transformadores. Este cabo oferece uma conexão elétrica superior e extremamente confiável, garantindo a máxima eficiência e segurança operacional para seus equipamentos, mesmo sob condições severas de temperatura e operação.
  • Performance Superior em Alta Temperatura: Isolamento em CECO™ para 130°C, garantindo total segurança em operações exigentes.
  • Instalação Rápida e Versátil: Altamente flexível, facilita a montagem em espaços complexos e agiliza o trabalho.
  • Máxima Durabilidade e Resistência: Proteção superior contra umidade, ozônio e agentes químicos, garantindo uma longa vida útil.
  • Ideal para Equipamentos Essenciais: Perfeito para motores elétricos, geradores, transformadores e bobinas de campo.
  • Segurança Contra Incêndios: Composto com características de não propagação e autoextinção de chama, protegendo seu patrimônio e vidas.

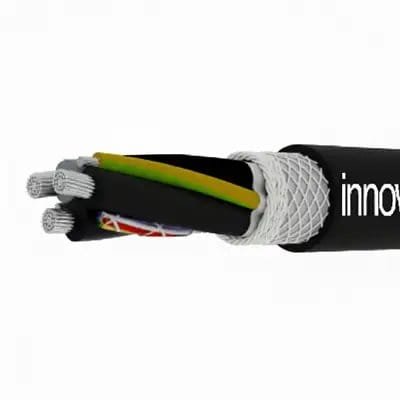

DESIGN DO PRODUTO


  • Condutor:
  • Fio de cobre eletrolítico nu ou estanhado, têmpera mole.
  • Encordoamento classe 5.
  • Isolação:
  • Composto Elastomérico CECO™.
  • Temperatura máxima em regime permanente: 130°C
  • Temperatura máxima em regime de sobrecarga: 130°C;
  • Temperatura máxima em regime de curto-circuito: 250°C.
  • Identificação:
  • Três condutores de potência: preto, branco e vermelho;
  • Dois condutores de aterramento: verde;
  • Um condutor de verificação: laranja.
  • Capa interna: Composto Elastomérico CECO™
  • Reforço: Trança de fios têxteis e amarração de fita têxtil.
  • Capa externa: Composto Elastomérico CEAC™, resistente a chama.
  • Aplicação
  • Circuito de alimentação e comando de máquinas e equipamentos móveis pesados para mineração, siderurgia, metalúrgica, portos e outras atividades similares.
  • Recomendados para alimentação de pórticos, guindastes, escavadeiras e outros equipamentos de mineração, onde se exige grande flexibilidade e resistência à abrasão e outras solicitações mecânicas.
  • Pode ser instalado em esteira porta-cabos ou enroladores.
  • Características técnicas
  • Excelente flexibilidade;
  • Elevada resistência a ozona e agentes atmosféricos;
  • Boa resistência à umidade;
  • Boa resistência a ácidos, sais, óleos e graxas;
  • Ótima resistência à abrasão, corte e arraste.
  • Norma aplicável
  • NBR 6251
  • NBR 9655
  • Capacidade de corrente: NBR 5410 e IEC 60364-5-52
DETALHES

Benefícios

  • Elevada durabilidade: Projetado para resistir a condições severas de abrasão, corte e arraste.
  • Alta flexibilidade: Construção com condutores classe 5 que garantem excelente maleabilidade.
  • Resistência superior: Composto externo que suporta óleos, graxas e diversos agentes químicos.
  • Proteção robusta: Capa interna e externa em composto termofixo para máxima proteção mecânica.
  • Operação segura: Isolação para 130°C, garantindo performance confiável em altas temperaturas.
  • Resistente ao clima: Boa performance sob exposição a raios solares, ideal para áreas externas.
  • Estrutura reforçada: Possui reforço com trança de fios têxteis para maior resistência.
  • Resistência a esmagamento: Suporta impactos e pressões mecânicas elevadas sem falhas.
  • Longa vida útil: Materiais de alta qualidade que reduzem a necessidade de trocas e manutenções.
  • Identificação clara: Condutores coloridos que facilitam a instalação e a manutenção dos circuitos.

Aplicações

  • Equipamentos de mineração: Alimentação de máquinas pesadas como escavadeiras e perfuratrizes.
  • Usinas siderúrgicas: Conexão de energia para equipamentos em ambientes de alta exigência.
  • Pórticos e guindastes: Circuitos de força e comando para movimentação de grandes cargas.
  • Escavadeiras e dragas: Ideal para equipamentos móveis de grande porte em construção e mineração.
  • Máquinas retomadoras: Alimentação elétrica confiável para retomadoras em pátios de materiais.
  • Indústria pesada: Utilizado em máquinas e equipamentos robustos que operam em movimento.
  • Aplicações portuárias: Conexão de guindastes de cais e outros equipamentos de manuseio.
  • Empilhadeiras de grande porte: Fornecimento de energia para empilhadeiras em pátios industriais.
  • Sistemas de automação móvel: Circuitos que demandam alta resistência mecânica e flexibilidade.
  • Projetos especiais: Solução versátil para alimentação de máquinas móveis customizadas.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
ModeloCABO GM-CT 90°C 750 V
Tipo de ProdutoCabo de alimentação e comando para máquinas e equipamentos móveis pesados.
Parâmetros Elétricos
Voltagem Nominal750 V
Temperatura Máxima (Regime Permanente)130°C
Temperatura Máxima (Regime de Sobrecarga)130°C
Temperatura Máxima (Regime de Curto-Circuito)250°C
Design do Produto
Material do CondutorFio de cobre eletrolítico nu ou estanhado, têmpera mole.
Design do CondutorEncordoamento classe 5.
Material Base da Isolação da VeiaComposto Elastomérico CECO™.
Identificação das Vias3 condutores de potência (preto, branco, vermelho), 2 de aterramento (verde) e 1 de verificação (laranja).
Material Base da Capa IntermediáriaComposto Elastomérico CECO™.
ReforçoTrança de fios têxteis e amarração de fita têxtil.
Material Base da Cobertura ExternaComposto Elastomérico CEAC™.
Cor da CoberturaPreto (conforme imagem).
Características do Produto
Área de AplicaçãoCircuito de alimentação e comando de máquinas e equipamentos móveis pesados para mineração, siderurgia, metalúrgica, portos, pórticos, guindastes e escavadeiras.
InstalaçãoPode ser instalado em esteira porta-cabos ou enroladores.
FlexibilidadeExcelente flexibilidade.
Resistência MecânicaÓtima resistência à abrasão, corte e arraste.
Resistência a Agentes ExternosElevada resistência a ozona e agentes atmosféricos.
Resistente a químicosBoa resistência a ácidos, sais, óleos e graxas.
Resistente a óleoSim.
Resistência à UmidadeBoa resistência à umidade.
Normas Aplicáveis
Normas de ConstruçãoNBR 9655
Normas GeraisNBR 6251
Capacidade de CorrenteNBR 5410 e IEC 60364-5-52
Dados Dimensionais (Exemplos)
Seção Nominal 25+16+10 mm²Espessura Isolação: 1,4 mm | Espessura Capa: 2,6 mm | Diâmetro Externo: 28,50 mm | Peso Aprox.: 2032,10 kg/km
Seção Nominal 35+16+10 mm²Espessura Isolação: 1,4 mm | Espessura Capa: 3,0 mm | Diâmetro Externo: 32,50 mm | Peso Aprox.: 2008,60 kg/km
Seção Nominal 50+16+10 mm²Espessura Isolação: 1,6 mm | Espessura Capa: 3,6 mm | Diâmetro Externo: 38,70 mm | Peso Aprox.: 3051,60 kg/km
Seção Nominal 70+25+10 mm²Espessura Isolação: 1,6 mm | Espessura Capa: 3,6 mm | Diâmetro Externo: 42,70 mm | Peso Aprox.: 3716,90 kg/km
Seção Nominal 95+25+10 mm²Espessura Isolação: 1,8 mm | Espessura Capa: 4,0 mm | Diâmetro Externo: 48,30 mm | Peso Aprox.: 4542,90 kg/km
Seção Nominal 120+35+10 mm²Espessura Isolação: 1,8 mm | Espessura Capa: 4,0 mm | Diâmetro Externo: 51,70 mm | Peso Aprox.: 5283,70 kg/km
TABELA DE DIMENSIONAIS
3 Condutores de potência + 2 Condutores de aterramento + 1 Condutor de verificação
Seção nominal (mm²)Espessura da isolação veia de potência (mm)Espessura da capa externa (mm)Diâmetro externo (mm)
Peso aprox.(kg/km)
25 + 101,42,628,52178,8
35 + 101,43,638,12566,92
50 + 101,63,638,72739,48
70 + 161,63,642,73430,62
95 + 161,8448,34018,51
120 + 251,8451,75329,41
25 + 16 + 101,42,628,52032,1
35 + 16 + 101,4332,52008,6
50 + 16 + 101,63,638,73051,6
70 + 25 + 101,63,642,73716,9
95 + 25 + 101,8448,34542,9
120 + 35 + 101,8451,75283,7



Número de CondutoresSeção Nominal (mm²)Formação do Condutores (nº de fios)Espessura da Isolação (mm)Espessura da Capa Interna (mm)Espessura da Cobertura (mm)Diâmetro Externo Nominal (mm)Capacidade de Corrente (A)Peso Líquido Nominal (kg/km)
Acondicionamento (tipo)
2106x31/0,251,21219,680519Bobina
21610x31/0,251,21,12,220,7106714Bobina
22515x30/0,251,41,32,628,5140867Bobina
23514x35/0,301,41,32,633,41711429Bobina
25020x35/0,301,61,53372091938Bobina
27027x35/0,301,61,83,642,22552212Bobina
29537x35/0,301,81,83,646,43052839Bobina
3106x31/0,251,21,12,22266702Bobina
31610x31/0,251,21,12,22488929Bobina
32515x30/0,251,41,32,6301151349Bobina
33514x35/0,301,41,32,631,71421759Bobina
35020x35/0,301,61,5339,11782225Bobina
37027x35/0,301,61,83,6422203076Bobina
39537x35/0,301,81,83,647,42663892Bobina
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
