Cabo de Potência e Controle, Chato, Uso Móvel;  0,6/1 kV; 3 a 20 condutores; max. 120,00mm²,  Veias Numeradas, LSZH; CECO™ /CEAC™, Resistência a chama e óleos; +130°C

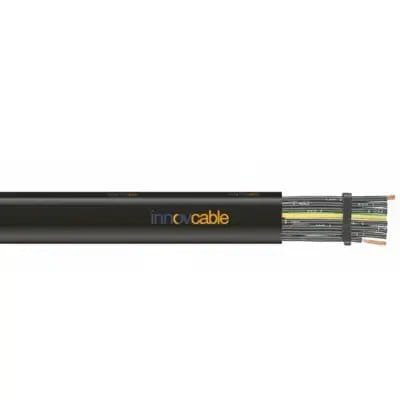

Cabo Uso Móvel Chato / Flat Borracha PONTEPRENE 0,6/1KV 130ºC NBR 8661

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Ponteprene Chato: A Força que Move Seus Equipamentos Projetado para aplicações severas que exigem máxima flexibilidade e resistência, como pontes rolantes, guindastes e elevadores. Este cabo garante a continuidade da sua operação, com segurança e durabilidade superiores em ambientes agressivos.
  • Flexibilidade Superior para Movimento: Condutores classe 5 para suportar torções, dobras e arraste contínuo sem falhas.
  • Resistência a Altas Temperaturas: Isolação especial em borracha para 130°C, garantindo performance em ambientes industriais quentes.
  • Segurança Intransigente Contra Chamas: Cobertura com propriedade autoextinguível que não propaga o fogo, protegendo seus equipamentos e equipe.
  • Durabilidade em Ambientes Agressivos: Alta resistência a óleos, umidade, abrasão e produtos químicos, aumentando a vida útil.
  • Operação Contínua e Confiável: Invista na produtividade máxima de seus equipamentos com um cabo projetado para não falhar.
DESIGN DO PRODUTO
  • DESIGN DO PRODUTO
  • Construção do cabo:
  • Condutor: Formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5.
  • Isolação: Composto elastomérico especial (CECO™) 130ºC.
  • Identificação: Veias brancas numeradas sequencialmente, pode ser fabricado a pedido do cliente com uma via verde (condutor de proteção).
  • Capa: Composto elastomérico especial (CEAC™).
  • Excelente Flexibilidade;
  • Boa resistência à abrasão;
  • Boa resistência à raios solares;
  • Boa resistência ao corte e esmagamento;
  • Resistencia a chama conforme NBR ;
DETALHES

Benefícios

  • Alta Flexibilidade: Ideal para movimentação contínua em equipamentos móveis.
  • Resistência Superior: Composto de borracha especial para ambientes agressivos.
  • Suporta Altas Temperaturas: Projetado para operar com segurança em até 130°C.
  • Segurança Certificada: Atende à norma NBR 7286 para cabos de potência.
  • Excelente Durabilidade: Cobertura robusta contra rasgos, abrasão e intempéries.
  • Otimização de Espaço: Formato chato permite instalações em locais compactos.
  • Confiabilidade na Operação: Garante a continuidade de energia em sistemas críticos.
  • Resistência a Umidade: Protegido contra penetração de água e outros líquidos.
  • Fácil Instalação: O design plano simplifica o manuseio e a montagem em esteiras.
  • Baixa Manutenção: Vida útil prolongada que reduz custos com trocas e reparos.

Aplicações

  • Pontes Rolantes: Alimentação de energia para carros e talhas em movimento.
  • Pórticos e Guindastes: Conexão de força e comando em grandes estruturas.
  • Equipamentos de Elevação: Ideal para elevadores de carga e plataformas móveis.
  • Sistemas de Transporte: Uso em carrosséis, transportadores e carros de transferência.
  • Máquinas de Pátio: Alimentação de recuperadoras e empilhadeiras em pátios.
  • Painéis e Comandos: Ligação de botoeiras pendentes e comandos móveis.
  • Ambientes Portuários: Aplicação em carregadores e descarregadores de navios.
  • Indústria de Mineração: Resistência para equipamentos de extração e processamento.
  • Sistemas Festoon: Perfeito para sistemas de cabos em sanfona ou esteira.
  • Projetos Especiais: Solução versátil para diversas máquinas com movimento linear.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo Chato para sistema de comando em pontes rolantes, sistema festoon, pórticos, empilhadeiras de minério, enroladores de cabo e esteira porta-cabos, retomadoras e similares.
Parâmetros Elétricos
Voltagem Nominal Até 0,6/ 1kV.
Voltagem de Ensaio Não especificado
Design do Produto
Material do Condutor Fios de cobre eletrolítico nu ou estanhado, têmpera mole.
Resistência do Condutor De acordo com a NBR NM 280.
Capacidade de Corrente Não especificado.
Design do Condutor Flexível, encordoamento classe 5/6.
Inclui condutor de proteção (Terra) Disponível com uma via verde (condutor de proteção).
Tipo de Torção Condutores dispostos paralelamente.
Blindado Não especificado para o modelo padrão NBR 13249.
Sistema Anti-Torção Não especificado.
Formato do Cabo Chato (Plano).
Material Base da Isolação da Veia Isolamento da Veia: CECO™ Composto Elastomérico Especial para uso móvel. (LSZH)
Material Base da Cobertura Externa CEAC™ Composto Elastomérico Especial para aplicações moveis resistente a hidrolise, oxidação, calor, flexível em baixa temperatura, abrasão, respingos de óleos, graxas e lubrificantes, resistência a UV, ozônio e intempéries. (LSZH), antichama.
Cor da Cobertura Preto.
Identificação das Vias Veias pretas ou brancas numeradas sequencialmente. Pode ser fabricado com veias coloridas sob pedido.
Características do Produto
Área de Aplicação Sistemas de comando em pontes rolantes, sistema festoon, pórticos, empilhadeiras de minério, enroladores de cabo, esteiras porta-cabos e similares.
Para flexão contínua Sim, excelente flexibilidade.
Para carga de torção Não; possui boa resistência a arraste.
Raio Mín. de Curvatura Não especificado.
Velocidade Não especificado.
Carga de tração Não especificado.
Elemento de Sustentação Não especificado para o modelo padrão.
Temperatura, instalação fixa Não especificado.
Temperatura, movimento constante Até 90°C.
Retardante de chama Sim (Resistente a chama). Conforme IEC 60332-1
Resistente a UV Sim, boa resistência a raios solares.
Resistente a químicos Boa resistência a graxas, óleos, hidrocarbonetos e outros agentes químicos (detergentes, fluidos aquosos, ácidos, bases, soluções salinas).
Livre de halogênio Sim
Resistente a óleo Sim.
Outras Resistências Boa resistência à abrasão, corte, esmagamento e intempéries.
Normas Aplicáveis
Norma Principal NBR 8661
Construção do Condutor NBR NM 280
Outras Normas Relevantes NBR 6251 / NBR 7286 /INV 9718 (especificação interna Innovcable)
TABELA DE DIMENSIONAIS
Seção Nominal (mm²) Formação Espessura de Isolação (mm) Número de Condutores Espessura de Cobertura (mm) Altura Externa (mm) Largura Externa (mm) Peso Líquido Nominal (kg/km)
Acondicionamento (tipo)
1 49x0,16mm 0,8 3 1,1 5,1 10,9 57 Bobina
1 49x0,16mm 0,8 4 1,2 5,3 15,5 93 Bobina
1 49x0,16mm 0,8 6 1,4 5,7 21,7 153 Bobina
1 49x0,16mm 0,8 8 1,6 6,1 29,4 228 Bobina
1 49x0,16mm 0,8 10 1,8 6,5 35,5 300 Bobina
1 49x0,16mm 0,8 12 2 6,9 43,2 385 Bobina
1 49x0,16mm 0,8 14 2,2 7,3 51 475 Bobina
1 49x0,16mm 0,8 16 2,4 7,7 57 575 Bobina
1 49x0,16mm 0,8 18 2,6 8,1 65 670 Bobina
1 49x0,16mm 0,8 20 2,8 8,5 71 765 Bobina
1,5 3x25/0,16mm 0,8 3 1,2 5,63 12,7 113 Bobina
1,5 3x25/0,16mm 0,8 4 1,3 6,1 16,4 127 Bobina
1,5 3x25/0,16mm 0,8 6 1,5 6,45 23,6 207 Bobina
1,5 3x25/0,16mm 0,8 8 1,8 7,1 31,1 303 Bobina
1,5 3x25/0,16mm 0,8 10 2 7,5 38,5 398 Bobina
1,5 3x25/0,16mm 0,8 12 2,2 7,85 51 537 Bobina
1,5 3x25/0,16mm 0,8 14 2,5 8,5 60 674 Bobina
1,5 3x25/0,16mm 0,8 16 2,7 8,9 68 796 Bobina
1,5 3x25/0,16mm 0,8 18 3 9,5 75,5 935 Bobina
1,5 3x25/0,16mm 0,8 20 3,2 9,85 79,5 1029 Bobina
2,5 7x18/0,16mm 0,8 3 1,2 6,3 13,9 155 Bobina
2,5 7x18/0,16mm 0,8 4 1,35 6,55 19,6 218 Bobina
2,5 7x18/0,16mm 0,8 6 1,8 7,1 28 333 Bobina
2,5 7x18/0,16mm 0,8 8 1,9 7,65 37,5 466 Bobina
2,5 7x18/0,16mm 0,8 10 1,9 7,65 37,5 510 Bobina
2,5 7x18/0,16mm 0,8 12 2,4 8,7 58,7 761 Bobina
2,5 7x18/0,16mm 0,8 14 2,7 9,3 65,2 920 Bobina
2,5 7x18/0,16mm 0,8 16 2,9 9,7 73,1 1067 Bobina
2,5 7x18/0,16mm 0,8 18 3,2 10,3 83 1255 Bobina
2,5 7x18/0,16mm 0,8 20 2,4 15,4 49 1107 Bobina
4 7x29/0,16mm 1 3 1,3 7,45 17,1 236 Bobina
4 7x29/0,16mm 1 4 1,5 7,85 24 333 Bobina
4 7x29/0,16mm 1 6 1,8 8,5 34 506 Bobina
4 7x29/0,16mm 1 8 2,15 9,2 46 711 Bobina
6 7x43/0,16mm 1 3 1,4 8,3 19,2 317 Bobina
6 7x43/0,16mm 1 4 1,6 8,7 26,5 439 Bobina
6 7x43/0,16mm 1 6 2 9,8 39 686 Bobina
10 19x26/0,16mm 1 3 1,5 9,45 22,4 463 Bobina
10 19x26/0,16mm 1 4 1,5 9,45 30,5 623 Bobina
10 19x26/0,16mm 1 6 2,15 10,8 44,5 982 Bobina
16 12x41/0,20mm 1,2 3 1,6 11,1 27 674 Bobina
16 12x41/0,20mm 1,2 4 1,8 11,7 38,8 945 Bobina
25 19x41/0,20mm 1,2 3 1,8 12,9 31,4 988 Bobina
25 19x41/0,20mm 1,2 4 2,1 13,45 43 1358 Bobina
35 27x41/0,20mm 1,2 3 1,95 15 37 1360 Bobina
35 27x41/0,20mm 1,2 4 2,35 15,7 51 1874 Bobina
50 20x35/0,30mm 1,4 3 2,15 17 42,2 1900 Bobina
50 20x35/0,30mm 1,4 4 2,6 17,9 57,3 2602 Bobina
70 27x35/0,30mm 1,6 3 2,4 19,9 50 2567 Bobina
70 27x35/0,30mm 1,6 4 2,9 20,9 67,5 3507 Bobina
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
