Cabo de Potência e Controle, Uso Móvel;  750 V; 2 a 25 condutores; max. 2,50mm²,  Veias Numeradas, LSZH; CECO™ /CEAC™, Resistência a chama e óleos; +130°C

Cabo Uso Móvel Borracha Blindado em Trança de Cobre (BTC) SO-M 750 V 130ºC

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo SO-M BTC: A Solução Definitiva para Equipamentos MóveisDesenvolvido para as mais severas condições de uso em equipamentos que exigem movimentação contínua e performance superior. Este cabo combina flexibilidade incomparável, segurança e longa vida útil, garantindo a máxima eficiência energética e a continuidade das suas operações críticas, mesmo sob as mais extremas adversidades.
  • Segurança em Primeiro Lugar: Composto antichama, com altíssima proteção contra cortes e esmagamento, assegurando total tranquilidade.
  • Performance Extrema Garantida: Isolamento opera em altas temperaturas de até 130°C, mantendo sua integridade e desempenho superior.
  • Flexibilidade e Alta Resistência: Suporta torção, arraste e abrasão constantes, ideal para enroladores, esteiras e guindastes.
  • Resistente a Intempéries e Químicos: Imune a raios UV, umidade, óleos, graxas, e diversos agentes químicos.
  • Durabilidade Incomparável: Possui altíssima resistência a fadiga, garantindo um investimento de longo prazo para suas operações.

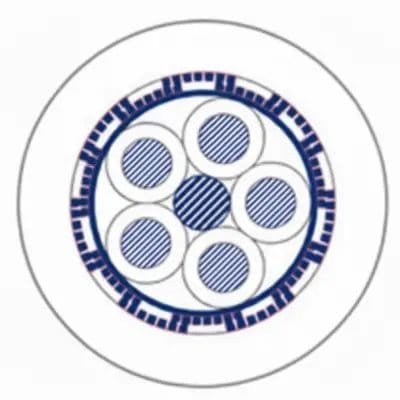

DESIGN DO PRODUTO


  • CONDUTOR: Formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5.
  • ISOLAÇÃO: Composto Elastomérico CECO™ para temperatura até 130ºC.
  • IDENTIFICAÇÃO: Veias pretas ou brancas numeradas.
  • REFORÇO: Separação têxtil.
  • BLINDAGEM: Concêntrica, malha de fios de cobre nu.
  • CAPA EXTERNA: Composto Elastomérico CEAC™ na cor preta, resistente a chama.
  • CARACTERÍSTICAS TÉCNICAS: – Ótima Flexibilidade;
  • – Boa resistência à abrasão, torção e arraste;
  • – Boa resistência à raios solares Ultra Violeta (UV), condições climáticas diversas e situações de extrema exposição a intempéries.
  • – Boa resistência ao corte e esmagamento;
  • – Boa resistência à graxas, óleos, hidrocarbonetos e agentes químicos.
  • – Boa resistência ao calor – possuí ótimo desempenho em condições de alta temperatura.
  • – Boa resistência a detergentes, fluidos aquosos, ácidos, bases, soluções salinas.
  • – Resistente a chama.
DETALHES

Benefícios

  • Alta performance térmica: Isolação especial para operar com segurança em até 130°C.
  • Elevada flexibilidade: Condutor classe 5 que facilita a instalação em locais complexos.
  • Resistência química superior: Cobertura em CEAC imune a óleos, graxas e umidade.
  • Máxima durabilidade: Composto robusto com excelente resistência mecânica e à abrasão.
  • Proteção contra corrosão: Condutor de cobre estanhado que garante maior vida útil.
  • Segurança aprimorada: Material com característica de não propagação de chama.
  • Uso em ambientes agressivos: Resistente a intempéries e à exposição ao ozônio.
  • Confiabilidade de conexão: Garante integridade elétrica em aplicações de alta exigência.
  • Versatilidade de instalação: Ideal para projetos fixos ou que necessitem de mobilidade.
  • Redução de custos: Longa vida útil que minimiza paradas e custos de manutenção.

Aplicações

  • Motores de corrente contínua: Alimentação e controle em equipamentos industriais.
  • Bobinas de freio: Conexões seguras para sistemas de frenagem eletromagnética.
  • Acoplamentos magnéticos: Ligação de bobinas em sistemas de transmissão de torque.
  • Painéis e quadros elétricos: Circuitos de força, comando e distribuição de energia.
  • Instalações industriais: Alimentação de máquinas e equipamentos em plantas fabris.
  • Subestações de energia: Circuitos auxiliares e de controle em pátios e casas de comando.
  • Equipamentos de pátio: Energia para máquinas de manuseio em portos e ferrovias.
  • Pontes rolantes e pórticos: Conexões robustas para equipamentos de içamento móveis.
  • Indústria pesada: Solução ideal para siderúrgicas, mineração e cimenteiras.
  • Maquinário agrícola: Alimentação de motores e componentes em máquinas de campo.
DADOS TÉCNICOS
Informações Gerais
MarcaInnovCable
Tipo de ProdutoCabo de uso móvel para alimentação e comando de máquinas.
Parâmetros Elétricos
Tensão Nominal750 V
Tensão de EnsaioNão especificado
Design do Produto
Material do CondutorFios de cobre eletrolítico nu ou estanhado, têmpera mole.
Resistência do CondutorDe acordo com a NBR NM 280 / IEC 60228.
Capacidade de CorrenteDe acordo com a NBR NM 280 / IEC 60228.
Design do CondutorEncordoamento classe 5.
Inclui condutor de proteção (Terra)Disponível com (G) ou sem (x) condutor de proteção verde.
Tipo de TorçãoNão especificado
BlindadoSim, blindagem em malha de cobre estanhado (versão BTC).
Sistema Anti-TorçãoNão especificado
Formato do CaboRedondo
Material Base da Isolação da VeiaComposto Elastomérico CECO™ para até 130ºC.
Material Base da Capa IntermediáriaFita têxtil.
Material Base da Cobertura ExternaComposto Elastomérico CEAC™.
Abreviação do Material de CoberturaCEAC™
Cor da CoberturaPreto.
Identificação das ViasVeias pretas ou brancas numeradas.
Código de cores das viasNão especificado, identificação por números impressos.
Características do Produto
Área de AplicaçãoCircuito de alimentação e comando de máquinas móveis para mineração, pórticos, retomadora, empilhadeira de minério, botoeiras de pontes rolantes e equipamentos que exigem elevada resistência mecânica e flexibilidade.
Para flexão contínuaSim.
Para carga de torçãoBoa resistência à torção.
Raio Mín. de CurvaturaNão especificado
VelocidadeNão especificado
Carga de traçãoNão especificado
Elemento de SustentaçãoReforço com separação têxtil.
Temperatura, instalação fixaNão especificado
Temperatura, movimento constanteNão especificado
Temperatura máxima no condutor130 °C (Em regime contínuo).
Retardante de chamaSim.
Resistente a UVSim.
Resistente a químicosBoa resistência a graxas, óleos, hidrocarbonetos e agentes químicos. Boa resistência a detergentes, fluidos aquosos, ácidos, bases e soluções salinas.
Livre de halogênioNão especificado.
Resistente a óleoSim.
Resistência MecânicaBoa resistência à abrasão, torção, arraste, corte e esmagamento.
Resistência a IntempériesSim, boa resistência a diversas condições climáticas.
Normas Aplicáveis
NBR 9372Cabos de controle flexíveis SO-M com isolação de borracha etileno-propileno (EPR) para tensões até 750V.
NBR NM 280Condutores de cabos isolados (IEC 60228, MOD).
DIN VDE 0295 classe 5Condutores para cabos e cordões flexíveis.
IEC 60228 classe 5Condutores de cabos isolados.
NBR 6251Cabos de potência com isolação extrudada para tensões de 1 kV a 35 kV - Requisitos construtivos.
TABELA DE DIMENSIONAIS
Seção Nominal (mm²)Número de CondutoresDiâmetro Externo (mm)
Peso Nominal (kg/km)
0,528,53113,72
0,538,8129,09
0,549,61165,49
0,559,76181,41
0,5610,29196,39
0,5710,29205,4
0,5810,84222,58
0,5912,33262,76
0,51012,74283,19
0,51112,74290,86
0,51212,95306,54
0,51313,41326,83
0,51413,41334,18
0,51513,92359,04
0,51613,92366,11
0,51714,45386,56
0,51814,45393,18
0,51914,45399,93
0,52015,2429,75
0,52115,73445,6
0,52215,73456,42
0,52315,73471,64
0,52415,73477,91
0,52515,73492,97
0,7528,95126,04
0,7539,25145,17
0,75410,16187,87
0,75510,33207,08
0,75610,92226,77
0,75710,92238,31
0,75811,53259,46
0,75913,16305,17
0,751013,61329,43
0,751113,61340,48
0,751213,82360,12
0,751314,33384,23
0,751414,33394,91
0,751514,91423,6
0,751614,91433,97
0,751715,5458,25
0,751815,5468,11
0,751915,5478,12
0,752016,32512,53
0,752116,91532,18
0,752216,91546,22
0,752316,91564,65
0,752416,91574,11
0,752516,91592,37
129,31137,25
139,64159,95
1410,63208,37
1510,81230,76
1611,46252,97
1711,46268,88
1812,12293,78
1913,86344,57
11014,35372,47
11114,35386,75
11214,58410,14
11315,12437,86
11415,12451,75
11515,74484,08
11615,74497,61
11716,39525,51
11816,39538,51
11916,39551,66
12017,26590,34
12117,91613,62
12217,91630,75
12317,91652,29
12417,91664,84
12517,91686,19
1,529,87156,27
1,5310,24185,28
1,5411,36243,41
1,5511,57271,48
1,5612,3299,94
1,5712,3321,85
1,5813,05353,35
1,5914,95412,82
1,51015,51447,13
1,51115,51467,19
1,51215,72497,18
1,51316,35531,29
1,51416,35550,91
1,51517,06589,65
1,51617,06608,88
1,51717,79643,21
1,51817,79661,81
1,51917,79680,59
1,52018,75726,7
1,52119,48756,35
1,52219,48779,07
1,52319,48806,19
1,52419,48824,3
1,52519,48851,2
2,5211,6209,58
2,5312,11255,43
2,5413,62340,71
2,5513,9383,72
2,5614,89428,83
2,5714,89466,63
2,5815,91515,85
2,5918,34599,43
2,51019,1650,9
2,51119,1686,18
2,51219,31733,88
2,51320,17785,07
2,51420,17819,76
2,51521,13875,67
2,51621,13909,82
2,51722,11961,32
2,51822,11994,62
2,51922,111028,19
2,52023,351094,55
2,52124,341141,27
2,52224,341178,6
2,52324,341220,32
2,52424,341252,96
2,52524,341294,39
