Cabo de Potência e Controle; Blindado, Uso Móvel;  até 0,75mm² 300/500V; Acima de 1,00mm² 500/750V; 2 a 42 condutores; Veias Numeradas; LSZH, Innovlon/PUR, Resistência a Óleos; -50°C/+80°C

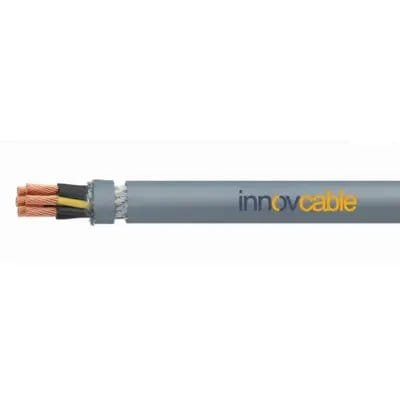

Cabo Uso Móvel Blindado Controle / Comando / Potência Movflex® SK-C-PUR Heavy Duty Thin

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Movflex Control High Thin: A Elite da Performance para Esteira Porta-Cabos Compacta A solução definitiva para os mais sofisticados sistemas de automação que exigem movimento complexo em espaços mínimos. Este cabo de vanguarda combina um design de diâmetro reduzido (“Thin”) com capacidade boa de ciclo de dobra e a incomparável resistência do PUR, ideal para robótica e esteiras compactas.
  • Engenharia para Ciclos de Flexão: Desenvolvido para suportar movimentos continuos, e bom ciclo de dobra, incluindo flexão.
  • Design Compacto e Flexível: O perfil “Thin” permite a instalação em raios de curvatura apertados e esteiras de baixo perfil.
  • Revestimento Superior em PUR: Máxima proteção contra abrasão, óleos e cavacos, garantindo durabilidade em ambientes severos.
  • Sinal Imune a Ruídos: Blindagem de alta eficiência que assegura a transmissão de dados íntegra e confiável em aplicações críticas.
  • Ideal para Tecnologia de Ponta: Perfeito para robôs compactos, esteiras porta cabos, cabeçotes de impressão 3D industrial e equipamentos de inspeção.

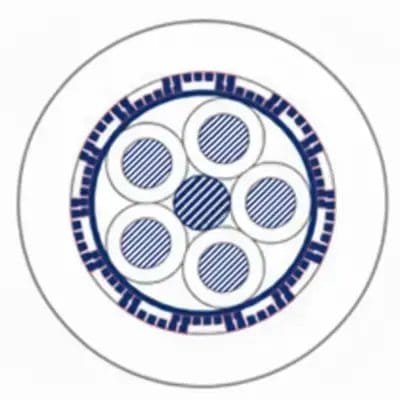

DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
  • Isolamento da Veia: INNOVLON especial para aplicações moveis, livre de halogênio
  • Veias  pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
  • Condutores: Torcidos em camadas
  • Blindagem: malha de cobre estanhada cobertura de 85%
  • Capa externa: PUR-AC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos, livre de halogênio
  • Capa externa na cor Cinza, RAL 7001
  • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
  • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
  • Resistência do condutor: de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
  • Resistência do isolamento: Min.20 MΩX Km em 20 ° C
  • Raio min. de curvatura fixa: 4 x d
  • Raio min. de curvatura móvel: 7,5 x d < 10 m | 10 x d ≥ 10 m
DETALHES

Benefícios

  • Vida Útil Prolongada: Projetado para suportar ciclos contínuos de flexão em esteiras.
  • Flexibilidade Extrema: Condutores que permitem raios de curvatura muito reduzidos.
  • Alta Resistência Química: Cobertura em PUR imune a óleos, graxas e produtos químicos.
  • Operação em Temperaturas Extremas: Trabalha com segurança em faixas de -50°C a +80°C.
  • Resistência Superior à Abrasão: Ideal para ambientes industriais severos e com atrito.
  • Comunicação de Sinal Confiável: Blindagem em malha de cobre eficaz contra interferências (EMC).
  • Segurança Avançada: Material da cobertura livre de halogênio..
  • Instalação Facilitada: Diâmetro externo compacto para otimização de espaço em esteiras.
  • Alta Performance Dinâmica: Desenvolvido para esteiras porta-cabos de alta velocidade e aceleração.
  • Redução de Manutenção: Confiabilidade que minimiza paradas de máquina não programadas.

Aplicações

  • Máquinas-ferramenta CNC: Alimentação de motores e sensores em movimento constante.
  • Robótica Industrial: Conexões flexíveis para braços robóticos em linhas de montagem.
  • Sistemas de Embalagem: Sincronismo e controle em equipamentos de alta velocidade.
  • Pontes Rolantes e Guindastes: Transmissão de energia e dados em longos cursos móveis.
  • Linhas de Automação: Confiabilidade para sistemas de produção automatizados e contínuos.
  • Indústria Automobilística: Aplicações robustas em robôs de solda e linhas de prensas.
  • Máquinas para Madeira e Vidro: Resistência em ambientes com cavacos, pó e umidade.
  • Sistemas de Armazenagem Vertical: Energia para transelevadores e sistemas shuttle.
  • Equipamentos de Manuseio de Materiais: Controle para transportadores e sistemas de picking.
  • Projetos de Máquinas Especiais: Solução versátil para demandas de engenharia personalizadas.
DADOS TÉCNICOS
Informações Gerais
Marca MOVFLEX®
Tipo de Produto Cabo de Potência e Controle
Parâmetros Elétricos
Voltagem Nominal até 0,75mm² 300/500V; acima de 1,00mm² 500/750V
Voltagem de Ensaio até 0,75mm² 2000V; acima de 1,00mm² 3000V
Resistência do Condutor de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
Resistência do Isolamento Min.20 MΩX Km em 20 ° C
Design do Produto
Material do Condutor Cobre Nu
Design do Condutor de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
Inclui condutor de proteção (Terra) Opcional
Tipo de Torção Torção em camadas
Blindado Não
Com armadura Não
Formato do Cabo Redondo
Material Base da Isolação da Veia INNOVLON especial para aplicações moveis, livre de halogênio
Material Base da Capa Intermediaria Não aplicável
Material Base da Cobertura Externa PUR-AC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos e livre de halogênio
Abreviação do Material de Cobertura PUR
Cor da Cobertura Cinza
Identificação das Vias Numérica
Código de cores das vias VDE 0293-1
EN 50334
Características do Produto
Área de Aplicação Uso móvel
Esteira porta-cabo
Para flexão contínua Sim
Para carga de torção Não
Raio Mín. de Curvatura, instalação fixa 4 x diâmetro externo
Raio Mín. de Curvatura, movimento permanente 7,5 x d < 10 m | 10 x d ≥ 10 m
Velocidade Autossustentável: máx. 8 m/s, Planador: máx. 4 m/s
Comprimento Transversal Máximo de 25 m
Aceleração Máximo 10 m/s²
Ciclos de Dobra > 4 milhões - 8 milhões
Temperatura, instalação fixa -40 °C a 80 °C
Temperatura, movimento ocasional -5 °C a 80 °C
Temperatura, flexão contínua -5°C a 80 °C
Retardante de chama Não
Resistente a UV Não
Resistente a químicos Sim
Livre de halogênio De acordo com a IEC 60754-1
Resistente a óleo Sim
Normas Aplicáveis
IEC 60228 CLASSE 5/6 DIN VDE 0295 CLASSE 5/6
DIN EN 60811-404 RAL 7001
IEC 60754-1
TABELA DE DIMENSIONAIS
Dimensional xmm² Diâmetro externo Ø mm Peso do cobre kg/km Peso kg/km
2X0,5 5,4 25 68
3G0,5 5,7 28 79
4G0,5 6,3 34 93
5G0,5 6,7 45 107
7G0,5 7,9 56 132
12G0,5 9,4 81 190
18G0,5 11 120 245
25G0,5 13,4 181 281
34G0,5 15 235 449
42G0,5 16,8 275 554
3G0,75 6,3 36 96
4G0,75 7,1 46 112
5G0,75 7,5 54 126
7G0,75 8,5 78 165
12G0,75 10,5 114 231
18G0,75 12,2 182 330
25G0,75 15,1 250 459
34G0,75 16,8 330 571
42G0,75 18,8 332 705
2X1 6,6 38 88
3G1 7,3 45 109
4G1 8,2 63 126
5G1 8,5 71 147
7G1 9,7 102 195
12G1 11,9 147 292
18G1 14,3 235 418
25G1 16,9 325 575
34G1 19,7 455 716
3G1,5 7,2 66 139
4G1,5 7,8 80 156
5G1,5 10,3 96 198
7G1,5 12 145 254
12G1,5 14 228 416
18G1,5 16,7 395 564
25G1,5 20,8 534 811
4G2,5 9,7 154 234
5G2,5 11,2 148 293
7G2,5 13,2 201 418
12G2,5 16,4 351 629
18G2,5 18,4 539 912
25G2,5 24 778 1.266,00
4G4 13,5 225 349
5G4 14,9 249 423
7G4 17,3 343 592
4G6 15,4 297 499
7G6 19,9 485 874
4G10 19 473 842
7G10 25,7 672 1.473,00
4G16 22 759 1.252,00
7G16 29 1.265,00 2.052,00
4G25 26,7 1.140,00 1.510,00
