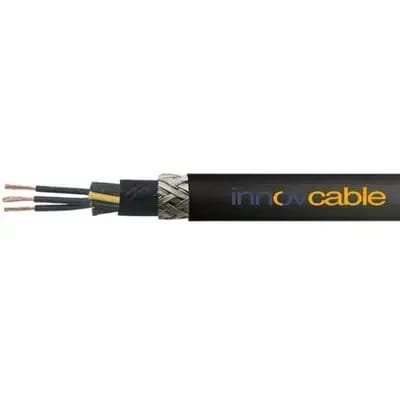

Cabo de Potência e Controle; Blindado, Uso Móvel; 600 V; 2 a 42 condutores; Veias Numeradas, PVC/PVC/PVC, Resistência a Chama e Óleos; -40°C/+80°C
Cabo Uso Móvel Blindado Controle / Comando / Potência Esteira Porta-Cabos Robótica Movflex® Allround® SK-C-PVC
- Movimento Contínuo Garantido: Construção robusta que suporta milhões de ciclos de flexão em esteiras.
- Proteção Superior Blindada: A blindagem em malha de cobre protege contra interferências eletromagnéticas (EMC).
- Resistência Industrial: Composto de PVC especial resistente a óleos, graxas e outros agentes químicos.
- Performance em Alta Velocidade: Ideal para automação, robótica e sistemas que exigem máxima aceleração e precisão.
- Instalação Otimizada: Alta flexibilidade e diâmetro externo reduzido facilitam a montagem em espaços compactos.
|
Benefícios
| Aplicações
|
| Informações Gerais | |
|---|---|
| Marca | MOVFLEX® |
| Tipo de Produto | Cabo de Potência e Controle |
| Parâmetros Elétricos | |
| Voltagem Nominal | 600 V |
| Voltagem de Ensaio | 2000V |
| Resistência do Condutor | de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6 |
| Resistência do Isolamento | Min.20 MΩX Km em 20 ° C |
| Design do Produto | |
| Material do Condutor | Cobre Nu |
| Design do Condutor | de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6 |
| Inclui condutor de proteção (Terra) | Opcional |

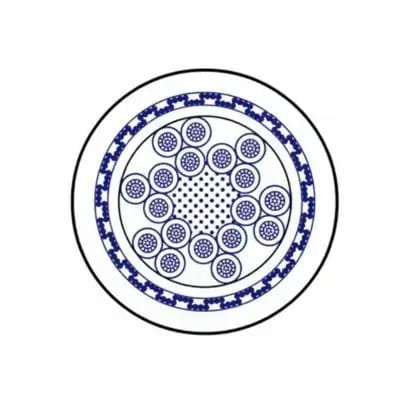

| Tipo de Torção | ≤ 11, torcidos em camadas. ≥ 12 feixes ao redor do elemento central de tração |
| Blindado | Sim |
| Com armadura | Não |
| Formato do Cabo | Redondo |
| Material Base da Isolação da Veia | PVC especial para aplicações móveis |
| Material Base da Capa Intermediaria | PVC para uso móvel |
| Material Base da Cobertura Externa | PVC especial para aplicações móveis, resistente a óleos, graxas, lubrificantes |
| Abreviação do Material de Cobertura | PVC |
| Cor da Cobertura | Cinza |
| Identificação das Vias | Numérica |
| Código de cores das vias | VDE 0293-1 EN 50334 |
| Características do Produto | |
| Área de Aplicação | Uso móvel Esteira porta-cabo |
| Para flexão contínua | Sim |
| Para carga de torção | Sim |
| Raio Mín. de Curvatura, instalação fixa | 4 x diâmetro externo |
| Raio Mín. de Curvatura, movimento permanente | 6,5 x D (< 10m) / 7,5 x D (≥ 10m) |
| Velocidade | Autossustentável: máx. 10 m/s, Planador: máx. 5 m/s |
| Comprimento Transversal | Máximo de 100 m |
| Aceleração | Máximo 80 m/s² |
| Ciclos de Dobra | > 4 Milhões. - 5 Milhões |
| Temperatura, instalação fixa | -40 °C a 80 °C |
| Temperatura, movimento ocasional | -5 °C a 70 °C |
| Temperatura, flexão contínua | -5°C a 70 °C |
| Retardante de chama | De acordo com a IEC 60332-1-2, FT1 |
| Resistente a UV | Não |
| Resistente a químicos | Sim |
| Livre de halogênio | Não |
| Resistente a óleo | Sim |
| Normas Aplicáveis | |
| IEC 60228 CLASSE 5/6 | DIN VDE 0295 CLASSE 5/6 |
| DIN EN 60811-404 | RAL 7001 |
| IEC 60332-1-2, FT1 | IEC 60754-1 |
| Dimensional n x mm² | Diametro final mm | Kg/Cu kg/km | Peso kg/km |
| 2 X 0,5 | 7,5 | 26 | 80 |
| 3 G 0,5 | 7,8 | 32 | 89 |
| 4 G 0,5 | 8,3 | 38 | 101 |
| 5 G 0,5 | 8,8 | 45 | 117 |
| 7 G 0,5 | 9,9 | 58 | 145 |
| 12 G 0,5 | 15 | 125 | 277 |
| 18 G 0,5 | 19,1 | 180 | 392 |
| 24 G 0,5 | 21,4 | 240 | 505 |
| 2 X 0,75 | 7,9 | 32 | 91 |
| 3 G 0,75 | 8,2 | 41 | 102 |
| 4 G 0,75 | 8,7 | 50 | 118 |
| 5 G 0,75 | 9,3 | 59 | 137 |
| 7 G 0,75 | 10,8 | 86 | 179 |
| 12 G 0,75 | 17 | 156 | 341 |
| 18 G 0,75 | 21,6 | 260 | 512 |
| 25 G 0,75 | 23,3 | 340 | 701 |
| 36 G 0,75 | 27,6 | 430 | 868 |
| 42 G 0,75 | 29,5 | 478 | 985 |
| 2 X 1 | 8,3 | 39 | 102 |
| 3 G 1 | 8,6 | 50 | 117 |
| 4 G 1 | 9,2 | 62 | 135 |
| 5 G 1 | 9,8 | 74 | 159 |
| 7 G 1 | 11,4 | 107 | 209 |
| 12 G 1 | 17,6 | 201 | 396 |
| 18 G 1 | 22,2 | 292 | 575 |
| 25 G 1 | 24,5 | 380 | 747 |
| 36 G 1 | 29,1 | 491 | 976 |
| 42 G 1 | 31,1 | 583 | 1.110,00 |
| 2 X 1,5 | 8,8 | 50 | 120 |
| 3 G 1,5 | 9,2 | 66 | 139 |
| 4 G 1,5 | 9,8 | 83 | 164 |
| 5 G 1,5 | 10,7 | 109 | 204 |
| 7 G 1,5 | 12,2 | 145 | 256 |
| 12 G 1,5 | 19,9 | 278 | 533 |
| 18 G 1,5 | 25 | 399 | 802 |
| 25 G 1,5 | 27,7 | 530 | 1.045,00 |
| 36 G 1,5 | 32,2 | 728 | 1.391,00 |
| 42 G 1,5 | 34,2 | 825 | 1.603,00 |
| 2 X 2,5 | 10 | 73 | 158 |
| 3 G 2,5 | 10,6 | 108 | 198 |
| 4 G 2,5 | 11,4 | 136 | 236 |
| 5 G 2,5 | 12,4 | 164 | 280 |
| 7 G 2,5 | 14,3 | 220 | 357 |
| 12 G 2,5 | 23,7 | 440 | 885 |
| 18 G 2,5 | 29,5 | 622 | 1.220,00 |
| 25 G 2,5 | 32 | 810 | 1.590,00 |
