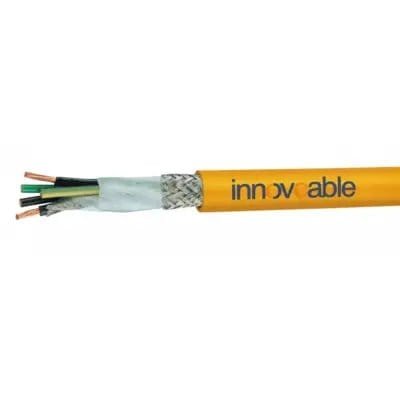

Cabo de Potência e Controle; Blindado; Uso Móvel;  600/1000V; 4 + 3 condutores; max. 50,00mm²,  Veias Numeradas; INNOVLON™ / PVC, Resistência a chama e Óleos; -30°C/+80°C

Cabo Uso Móvel Blindado Controle / Comando / Potência Esteira Porta-Cabos Robótica Inversor de Frequência Servoflex® SK C PVC 1KV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Servomotor de Alta Performance para Sistemas de AutomaçãoDesenvolvido para aplicações em esteiras porta-cabos, este cabo de servomotor garante a conexão ideal e livre de interferências entre drives e conversores de frequência. Sua estrutura de baixa capacitância oferece transmissão de energia e dados confiável, assegurando máxima eficiência e longevidade para equipamentos em movimento constante.
  • Conexão Segura e Blindada: Malha de cobre estanhado com alta cobertura protege contra interferência eletromagnética (EMC).
  • Flexibilidade para Movimento: Projetado para milhões de ciclos em esteiras porta-cabos com alta aceleração.
  • Robusto e Confiável: Altamente resistente a óleos, graxas e fluidos refrigerantes, ideal para ambientes industriais agressivos.
  • Compatibilidade e Certificação Internacional: Fabricado dentro das mais rigidas normas globais, garantindo sua qualidade e segurança.
  • Operação em Ampla Temperatura: Desempenho consistente em ampla faixa de temperatura, para instalações em ambientes secos ou úmidos.

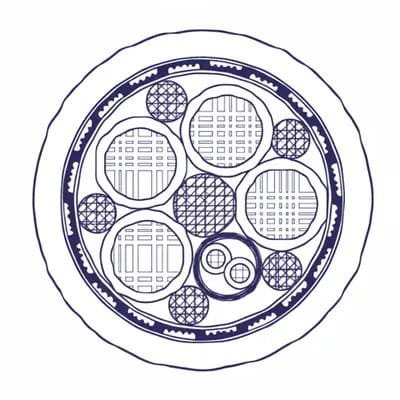

DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a DIN VDE 0295 cl. 5 resp. IEC 60228 cl. 5
  • Isolação do núcleo: INNOVLON™
  • Identificação do núcleo: núcleos de alimentação: Preto com impressão Branca U/L1/C/L+; V/L2; W/L3/D/L- & GNYE; núcleos de controle: 1 par, Preto e Branco; triplo: Preto com numerais Brancos 1. 2,3
  • Blindagem do elemento: par de controle resp. feixe triplo com blindagem de cobre estanhado
  • Trançado geral: núcleos e par resp. elemento triplo trançados juntos com enchimentos de alta flexibilidade
  • Blindagem geral: malha de cobre estanhado, cobertura aprox. 80%
  • Material da bainha externa: PVC
  • Cor da bainha: laranja, RAL 2003
DETALHES

Benefícios

  • Projetado para Esteiras Porta-Cabos: Desenvolvido para suportar os rigores de ciclos de flexão contínuos em aplicações móveis.
  • Alta Flexibilidade: Condutores de fios finos classe 5 que permitem raios de curvatura reduzidos, facilitando a instalação.
  • Resistência Química Superior: O revestimento externo em PVC é resistente a óleos, fluidos refrigerantes e lubrificantes.
  • Ampla Faixa de Temperatura: Opera com segurança em aplicações móveis numa faixa de -5°C a +80°C.
  • Transmissão de Sinal Segura: Blindagem eficiente com malha de cobre estanhado que protege contra interferência eletromagnética (EMC).
  • Segurança Aprimorada: Construído com material autoextinguível e retardante à chama, aumentando a segurança operacional.
  • Livre de Silicone: Adequado para uso em ambientes críticos, como linhas de pintura, onde a contaminação por silicone é proibida.
  • Conexão Otimizada de Servomotores: Baixa capacitância garante uma transmissão de energia eficiente entre o inversor e o motor.
  • Confiabilidade em Movimento: Projetado para percursos de até 5 metros em esteiras porta-cabos.
  • Certificação Internacional: Fabricado conforme as rigidas normas internacionais, atendendo a rigorosos padrões de qualidade e segurança para exportação.

Aplicações

  • Sistemas de Servoacionamento: Conexão de servomotores a conversores de frequência em conformidade com padrões de fabricantes.
  • Automação Industrial: Ideal para linhas de montagem, sistemas de manuseio e processos automatizados.
  • Máquinas-Ferramenta: Alimentação de motores e sensores em centros de usinagem CNC, fresadoras e tornos.
  • Robótica Industrial: Cabeamento de braços robóticos que exigem flexibilidade e durabilidade em movimentos contínuos.
  • Indústria de Embalagens: Utilizado em máquinas de embalar, rotular e paletizar que operam em alta velocidade.
  • Engenharia Mecânica: Aplicação versátil na construção de máquinas e equipamentos industriais em geral.
  • Sistemas de Transporte e Logística: Alimentação de motores em esteiras transportadoras e sistemas de armazenamento automatizado.
  • Maquinário para Processamento: Perfeito para máquinas que operam em ambientes industriais secos ou úmidos.
  • Equipamentos de Produção: Confiabilidade para alimentar componentes móveis em diversas máquinas de produção.
  • Projetos de Modernização: Solução robusta para atualização de sistemas de acionamento em máquinas existentes.
DADOS TÉCNICOS



Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoSERVOFLEX®
DescriçãoCabo de potência blindado de baixa capacitancia e com vias de controle para servo-motores, para aplicações em esteiras porta-cabos.
Parâmetros Elétricos
Tensão NominalUo/U: 600/1.000 V (IEC); 1.000 V (UL/CSA)
Tensão de Ensaio4 kV
Resistência do Condutor+20°C, de acordo com a IEC 60228 classe 5.
Resistência de Isolação+20°C, ≥ 20 MΩ x km.
Design do Produto
Material do CondutorFios de cobre nu.
Classe do CondutorDe acordo com a DIN VDE 0295 classe 5 / IEC 60228 classe 5.
Material da Isolação da VeiaINNOVLON™.
Identificação das ViasVias de potência: Preto com impressão branca (U/L1/C/L+; V/L2; W/L3/D/L-) e Verde/Amarelo. Vias de controle: Pares (Preto e Branco) ou trios (Preto com numerais brancos 1, 2, 3).
Tipo de TorçãoVias e elementos (pares/trios) torcidos juntos com enchimentos de alta flexibilidade.
BlindagemMalha de cobre estanhado com cobertura óptica de aproximadamente 80%. Elementos de controle (par/trio) também possuem blindagem individual.
Material da Cobertura ExternaPVC.
Cor da CoberturaLaranja, RAL 2003.
Características do Produto
Área de AplicaçãoConexão compatível com EMC entre conversores de frequência e servo-motores. Adequado para ambientes secos e úmidos.
Para flexão contínuaSim, projetado para esteiras porta-cabos.
Raio Mín. de Curvatura (Fixo)5 x diâmetro do cabo
Raio Mín. de Curvatura (Móvel)15 x diâmetro do cabo
Distância de Percurso (em esteira)Máximo de 5 m.
Velocidade de Percurso (em esteira)Máximo de 30 m/min (autoportante).
Aceleração (em esteira)Máximo de 2 m/s².
Temperatura, instalação fixa-30 °C a +80 °C.
Temperatura, movimento constante-5 °C a +80 °C.
Retardante de ChamasAutoextinguível e retardante de chamas de acordo com a IEC 60332-1; UL: VW1; CSA: FTI.
Resistente a QuímicosAmplamente resistente a graxas, líquidos de arrefecimento e lubrificantes.
Livre de SiliconeSim.
Normas e Aprovações
AprovaçõesUL/CSA-cURus 1.000 V, 80°C.
ConformidadeDESINA, Siemens MC 500, Bosch Rexroth, SEW, Lenze.
Normas AplicáveisDIN VDE 0295 cl. 5, IEC 60228 cl. 5, IEC 60332-1.



TABELA DE DIMENSIONAIS
StandardDimensionalDiamêtro-Ø [mm]Peso [kg/km]
Standard Lenze: WWW, VV, U, SW-WS, GNGE4 G 1 + (2 X 0,5)9,4140
4 G 1,5 + (2 X 0,5)10,4153
4 G 2,5 + (2 X 0,5)11,4219
4 G 4 + (2 X 1)13,7374
4 G 6 + (2 X 1)15,9462
4 G 10 + (2 X 1)19,1688
4 G 16 + (2 X 1)22,31.001
Diverse: WWW, VV, U, SW-WS, GNGE4 G 1,5 + (2 X 1)11,3158
4 G 2,5 + (2 X 1)12,3209
Diverse: U, V, 5, 6, W, GNGE, 7, 84 G 0,75 + 2 X (2 X 0,34)10,3145
4 G 2,5 + 2 X (2 X 0,75)13,8311
4 G 4 + 2 X (2 X 1)16,1416
4 G 6 + 2 X (2 X 1)19577
4 G 10 + 2 X (2 X 1)21,6812
4 G 16 + 2 X (2 X 1)251.088
4 G 25 + 2 X (2 X 1)27,61.460
4 G 35 + 2 X (2 X 1)30,41.882
Standard Siemens MC 500: V, U, W, GNGE4 G 1.58,6144
4 G 2.59,8213
4 G 411,9287
4 G 614,7434
4 G 1017,5631
4 G 1621,6927
4 G 2525,41.329
4 G 3529,51.831
4 G 5033,62.488
Standard Siemens MC 500: V, U, W, SW-WS, GNGE4 G 1.5 + (2 X 1.5)11210
4 G 2.5 + (2 X 1.5)12,4298
4 G 4 + (2 X 1.5)13,9398
4 G 6 + (2 X 1.5)16,1517
4 G 10 + (2 X 1.5)19,4720
4 G 16 + (2 X 1.5)22,51.042
4 G 25 + (2 X 1.5)26,51.449
4 G 35 + (2 X 1.5)311.949
4 G 50 + (2 X 1.5)342.622
Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 84 G 1 + 2 X (2 X 0,75)12216
4 G 1,5 + 2 X (2 X 0,75)13245
4 G 2,5 + 2 X (2 X 1)14334
4 G 4 + (2 X 1) + (2 X 1.5)16,3438
4 G 6 + (2 X 1) + (2 X 1.5)19,2604
4 G 10 + (2 X 1) + (2 X 1.5)22796
4 G 16 + 2 X (2 X 1.5)25,51.134
Standard SEW: U, V, W, 1, 2, 3, GNGE4 G 1.5 + (3 X 1)11,4225
4 G 2.5 + (3 X 1)13,4282
4 G 4 + (3 X 1)14,8378
4 G 6 + (3 X 1.5)17,4528
4 G 10 + (3 X 1.5)20,3758
4 G 16 + (3 X 1.5)23,71.059
