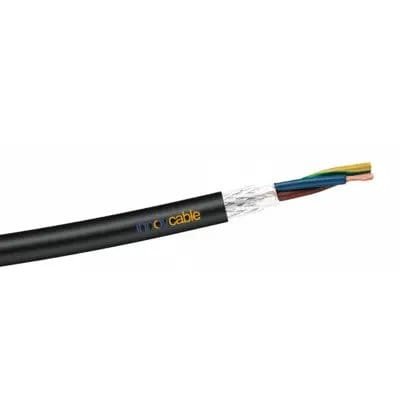

Cabo de Potência para inversor de frequencia;  0,6/1 kV; 4 condutores;  Max. 95,00 mm²; XLPE / PVC;  90°C

Cabo Uso Móvel Blindado Controle / Comando / Potência Esteira Porta-Cabos Inversor de Frequência InnoDrive® Servo 2XSL(ST)CYK-J EMV-UV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Performance Inabalável com o Cabo INNODRIVE SERVO 2XSL(ST)CYK-J EMV-UVLeve a precisão dos seus servo motores a qualquer ambiente, interno ou externo, com total confiança. Este cabo é a solução definitiva para sistemas de acionamento que exigem performance máxima sob condições adversas. Desenvolvido para resistir e operar com perfeição, ele conecta seus inversores de frequência com total integridade de sinal, mesmo sob sol, chuva ou baixas temperaturas.
  • Proteção Para Ambientes Externos: O revestimento preto é resistente aos raios UV, evitando a degradação e garantindo a durabilidade.
  • Flexibilidade em Baixas Temperaturas: Projetado para se manter flexível e funcional mesmo em climas mais frios.
  • Conexão Livre de Interferências: A blindagem dupla EMV assegura uma transmissão de dados e energia sem ruídos.
  • Potência Otimizada: A baixa capacitância e a isolação em XLPE (90°C) maximizam a potência e a distância da instalação.
  • Durabilidade Extrema: Resistente a umidade, óleos e agentes químicos, ideal para as aplicações industriais mais exigentes.

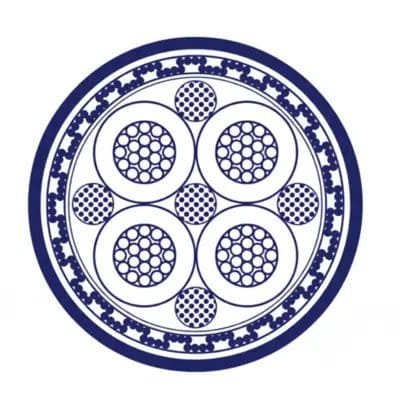

DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a IEC 60228 cl. 5
  • Isolamento da veia: XLPE
  • Identificação da veia: de acordo com a DIN VDE 0293-308 veias coloridas com GNGE
  • Encordoamento: veias torcidas em camadas
  • Blindagem geral: fita de poliéster laminado com alumínio, lado metálico para fora, cobertura 100% sob malha de cobre estanhado
  • Material da capa externa: PVC
  • Cor da capa: preta
  • Tensão nominal: Uo/U 0,6/1 kV
  • Tensão de ensaio: 4 kV
  • Resistência de isolamento: min. 200 MΩ x km
  • Temperatura de operação (fixo): -40°C / +90°C
  • Temperatura de operação (móvel): -15°C / +90°C
  • Temperatura no condutor: máx. +90°C (em operação); +250°C (em caso de curto-circuito)
  • Propriedades anti-chama: auto-extinguível e retardante de chamas de acordo com a IEC 60332-1
  • Características: capa de PVC resistente aos raios UV e flexível ao frio
  • Características: baixa capacidade de operação, baixa impedância de acoplamento
  • Características: permite a operação sem interferências de conversores de frequência através de uma blindagem otimizada em conformidade com a EMV
DETALHES

Benefícios

  • Proteção para uso externo: O revestimento externo preto de PVC é resistente aos raios UV, permitindo a instalação ao ar livre.
  • Flexibilidade em baixas temperaturas: A versão "K" mantém a flexibilidade em temperaturas de até -15°C em movimento.
  • Imunidade a ruídos: A blindagem dupla eficaz protege contra interferências eletromagnéticas, garantindo uma operação estável do conversor de frequência.
  • Longas distâncias de instalação: A baixa capacitância do cabo possibilita maiores comprimentos entre o inversor e o motor.
  • Desempenho em alta temperatura: Isolação em XLPE que suporta uma temperatura de até +90°C no condutor.
  • Resistência a óleos e químicos: Grande resistência a ácidos, bases e óleos, ideal para ambientes industriais agressivos.
  • Segurança aprimorada: Propriedades de autoextinção e retardância a chamas segundo a IEC 60332-1.
  • Alta capacidade de corrente: Projetado para suportar altas cargas de corrente, otimizando a transmissão de potência.
  • Instalação versátil: Adequado para aplicações fixas e com movimento ocasional em ambientes internos e externos.
  • Construção robusta: Condutores flexíveis de classe 5 e revestimento durável para uma longa vida útil.

Aplicações

  • Aplicações externas: Ideal para instalações ao ar livre, como em pátios industriais e equipamentos expostos ao tempo.
  • Sistemas de acionamento com inversor: Cabo de alimentação e controle para motores alimentados por conversores de frequência.
  • Indústria de refrigeração: Confiável em ambientes frios, como em câmaras frigoríficas e sistemas de refrigeração.
  • Máquinas de construção: Alimentação de motores em guindastes, esteiras transportadoras e outros equipamentos de construção.
  • Energia renovável: Conexão de componentes em sistemas de energia solar e eólica.
  • Indústria agrícola: Utilização em equipamentos agrícolas e sistemas de irrigação motorizados.
  • Estações de tratamento: Adequado para uso em estações de tratamento de água e efluentes.
  • Manuseio de materiais: Alimentação de motores em pontes rolantes e outros sistemas de movimentação de carga.
  • Instalações industriais gerais: Pode ser usado em locais secos, úmidos ou molhados, tanto internos quanto externos.
  • Projetos de automação: Para qualquer sistema de automação que opere em ambientes com variação de temperatura.
DADOS TÉCNICOS
Informações Gerais
MarcaINNODRIVE
Tipo de ProdutoCabo de potência, controle e conexão para sistemas de acionamento com tecnologia de conversor de frequência (VFD), com baixa capacitância, dupla blindagem EMV, resistente a UV e flexível a baixas temperaturas.
Parâmetros Elétricos
Voltagem NominalUo/U: 0,6/1 kV
Tensão de Operação MáximaMonofásico e trifásico: 700/1200 V; Corrente contínua: 900/1800 V
Voltagem de Ensaio4 kV
Resistência de IsolaçãoMínimo 200 MΩ x km
CapacitânciaBaixa capacitância de operação, permitindo maiores comprimentos de cabo entre motor e inversor.
Resistência de AcoplamentoBaixa resistência de acoplamento para ótima compatibilidade eletromagnética (EMV).
Design do Produto
Material do CondutorFios de cobre nu.
Classe do CondutorDe acordo com a IEC 60228 classe 5.
Material da Isolação da VeiaPolietileno reticulado (XLPE).
Identificação das ViasVeias coloridas de acordo com a DIN VDE 0293-308, com condutor de proteção verde-amarelo (GN/GE).
Tipo de TorçãoVeias torcidas em camadas.
BlindagemDupla blindagem: Folha de poliéster laminada com alumínio (cobertura 100%) e malha de cobre estanhado por cima.
Material da Cobertura ExternaComposto de PVC flexível a baixas temperaturas (K-version).
Cor da CoberturaPreto.
Características do Produto
Área de AplicaçãoInstalação fixa e aplicações com movimento ocasional e livre, sem esforço de tração. Adequado para ambientes secos, úmidos, molhados e para uso externo. Não é adequado para enterramento direto.
Livre de SiliconeSim, durante a produção.
Raio Mín. de Curvatura (Fixo)Ø ≤ 12mm: 5 x d; Ø ≤ 20mm: 7.5 x d; Ø > 20mm: 10 x d
Raio Mín. de Curvatura (Móvel)Ø ≤ 12mm: 10 x d; Ø ≤ 20mm: 15 x d; Ø > 20mm: 20 x d
Temperatura, instalação fixa-40 °C a +90 °C.
Temperatura, movimento constante-15 °C a +90 °C.
Temperatura máxima no condutor+90 °C (em operação); +250 °C (em caso de curto-circuito).
Retardante de chamaAutoextinguível e retardante de chama de acordo com a IEC 60332-1.
Resistente a UVSim.
Resistente a químicosAmplamente resistente a ácidos, bases e óleos especificados.
Normas Aplicáveis
ConformidadeRoHS, Diretiva de Baixa Tensão 2014/35/EU, CE.
PadrõesIEC 60228 cl. 5, DIN VDE 0293-308, IEC 60332-1.
TABELA DE DIMENSIONAIS
Formação n x mm²Diâmetro Externo (mm)Peso (kg/km)Capacidade de Corrente (A)Capacitância Condutor/Condutor (nF/km)
Capacitância Condutor/Blindagem (nF/km)
4 G 1,510,92122370110
4 G 2,5122703280130
4 G 413,33624290150
4 G 615,258254110170
4 G 101879475120190
4 G 1621,41.188,00100130220
4 G 2525,91.713,00127145230
4 G 3529,12.402,00158150260
4 G 5033,82.718,00192175290
4 G 7038,73.636,00246180300
4 G 9542,94.700,00298195320
