Cabo de Potência para inversor de frequencia;  0,6/1 kV; 2 a 4 condutores;  Max. 95/50 mm²; EPR-B / PVC;  90°C

Cabo Uso Móvel Blindado Concêntrico Controle / Comando / Potência Inversor de Frequência InnovFrequency® – NBR 7286

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Inversor de Frequência para Potência IninterruptaProjetado para as mais exigentes aplicações industriais e comerciais. Este cabo garante máxima eficiência, segurança e longa vida útil ao seu sistema, protegendo seu investimento e otimizando a performance dos seus equipamentos com a mais alta tecnologia em condução de energia.
  • Máxima Performance e Segurança: Isolação especial que suporta altas tensões e protege contra interferências.
  • Conexão Livre de Ruídos: Blindagem superior que elimina interferências eletromagnéticas, garantindo um sinal limpo.
  • Flexibilidade e Resistência: Composto por PVC especial (ST2), ideal para instalações que exigem mobilidade e durabilidade.
  • Ideal para Motores e Automação: Perfeito para bombas, elevadores, equipamentos de usinagem e automação industrial.
  • Vida Útil Prolongada: Alta resistência a umidade e agentes químicos, assegurando uma operação contínua e confiável.

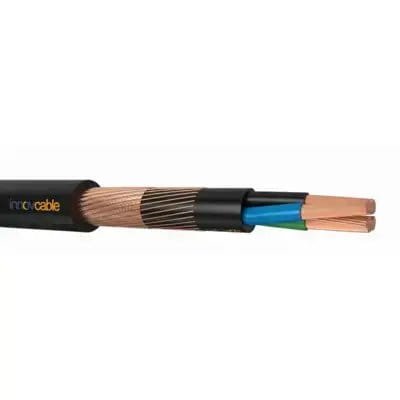

DESIGN DO PRODUTO
  • CONDUTOR FASE: Material do condutor fase : fios de cobre nu, tempera mole.
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
  • ISOLAÇÃO: Isolado com composto especial em dupla camada (EPR/B de alto modulo) nas cores Preto, Azul e Branco.
  • ENCHIMENTO: Capa intermediaria protetora em PVC especial.
  • CONDUTOR CONCÊNTRICO: Fios de cobre aplicados helicoidalmente. Seção de 50% do condutor fase para seções maiores que 16,0mm² e igual do condutor fase para seções menores que 16,0mm².
  • BLINDAGEM: Fita de cobre de espessura minima de 0,07mm com sobreposição.
  • COBERTURA: Capa externa em PVC especial anti-chama, resistente a intempéries e Raios UV. Na cor Preta.
  • – Fabricado livre de substancias nocivas e silicone.
  • – Voltagem nominal: 0,6/1kv.
  • – Teste de voltagem: 3.000 V.
  • – Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
  • – Raio min. de curvatura uso fixo:6 x d.
DETALHES

Benefícios

  • Proteção Superior: Blindagem em fita de cobre assegura máxima proteção contra interferências eletromagnéticas.
  • Performance Otimizada: Projetado para variadores de frequência, garante a máxima eficiência do motor.
  • Alta Segurança: Isolação em HEPR 105°C para extra proteção térmica e cobertura em PVC-ST2 resistente a chamas.
  • Durabilidade Elevada: Construído para resistir a ambientes industriais severos, óleos, graxas e umidade.
  • Conexão Confiável: Condutor de cobre nu flexível que facilita a instalação e garante conexões estáveis.
  • Flexibilidade na Instalação: Adequado para instalações fixas em bandejas, calhas ou eletrodutos.
  • Sinal Limpo e Estável: Aterramento eficiente que minimiza ruídos e perturbações no sistema elétrico.
  • Isolamento Robusto: Suporta tensões de até 1kV, ideal para sistemas de potência industriais.
  • Conformidade Técnica: Atende rigorosamente às normas NBR 7286, garantindo qualidade e segurança.
  • Redução de Falhas: A construção superior do cabo minimiza o risco de paradas inesperadas e manutenção.

Aplicações

  • Motores Industriais: Ligação de inversores de frequência a motores de indução trifásicos.
  • Sistemas de Bombeamento: Alimentação de bombas centrífugas e sistemas de recalque com controle de velocidade.
  • Ventilação e Exaustão: Acionamento de ventiladores e exaustores industriais em processos controlados.
  • Máquinas Operatrizes: Conexão em tornos, fresas e centros de usinagem CNC para controle preciso de velocidade.
  • Esteiras Transportadoras: Controle de velocidade e torque em linhas de montagem e transporte de materiais.
  • Compressores de Ar: Alimentação de compressores com partida suave e controle de demanda de ar.
  • Elevadores e Guindastes: Fornecimento de energia controlada para equipamentos de elevação de carga.
  • Agitadores e Misturadores: Acionamento de motores em tanques de mistura na indústria química e alimentícia.
  • Extrusoras e Injetoras: Aplicação em máquinas da indústria de plásticos que exigem controle de rotação.
  • Automação Industrial: Uso geral em sistemas automatizados para controle de movimento e processos.
DADOS TÉCNICOS



Informações Gerais
MarcaINNOVFREQUENCY®
Tipo de ProdutoCabo de potência para Inversor de Frequência (VFD - Variable Frequency Drive).
Parâmetros Elétricos
Voltagem Nominal0,6/1 kV
Capacidade de CorrenteConforme normas aplicáveis.
Design do Produto
Material do CondutorCobre eletrolítico nu.
Design do CondutorFlexível, classe 5 de encordoamento, conforme ABNT NBR NM 280.
Inclui condutor de proteção (Terra)Sim. Disponível em formação 3+3G (3 condutores de terra simétricos) ou 4G (1 condutor de terra).
BlindadoSim, dupla blindagem com fita de poliéster aluminizada e trança de fios de cobre estanhado (cobertura de 85%).
Formato do CaboRedondo
Material Base da Isolação da VeiaComposto termofixo de Polietileno reticulado (XLPE).
Material Base da Cobertura ExternaComposto termoplástico de Policloreto de vinila (PVC).
Abreviação do Material de CoberturaPVC
Cor da CoberturaPreto.
Identificação das ViasVeias de potência pretas numeradas (formação 3+3G) ou veias preta, branca e vermelha (formação 4G). Terra sempre verde ou verde/amarelo.
Características do Produto
Área de AplicaçãoAlimentação e controle de motores de corrente alternada com variação de frequência (VFD), sistemas de automação industrial, bombas, ventiladores e esteiras transportadoras.
Para flexão contínuaSim.
Raio Mín. de CurvaturaNão especificado.
Temperatura, regime permanente90 °C.
Temperatura, regime de sobrecarga130 °C.
Temperatura, regime de curto-circuito250 °C.
Retardante de chamaSim, autoextinguível e não propagante de chama conforme ABNT NBR NM IEC 60332-3-24 (Categoria C).
Resistente a UVNão especificado.
Resistente a químicosNão especificado.
Livre de halogênioNão, cobertura em PVC.
Resistente a óleoNão especificado.
Normas Aplicáveis
ABNT NBR 7286Cabos de potência com isolação sólida extrudada de polietileno reticulado (XLPE) para tensões de 1 kV a 35 kV.
ABNT NBR NM 280Condutores de cabos isolados (IEC 60228, MOD).
ABNT NBR NM IEC 60332-3-24Ensaio de queima vertical da fiação na categoria C.



TABELA DE DIMENSIONAIS
No. de Condutores n x mm2/mm2Diâmetro Ø mm ±10%Peso Cobre kg/kmPeso Aprox. Cobre kg/kmAWG
2 x 10 / 10193126508
2 x 16 / 16214898506
2 x 25 / 252476312104
3 x 10 / 1019.54087308
3 x 16 / 162264310006
3 x 25 / 162690215504
3 x 35 / 1627119017502
3 x 50 / 2529172322501
3 x 70 / 3533241029502/0
3 x 95 / 5038329641003/0
3 x 120 / 7041423650504/0
3 x 150 / 704551006000250 MCM
3 x 185 / 955063837550350 MCM
4 x 10 / 1020.55048908
4 x 16 / 1623.579612506
4 x 25 / 1628114218004
4 x 35 / 1629152620502
4 x 50 / 2533220327001
4 x 95 / 5043.5420850003/0
