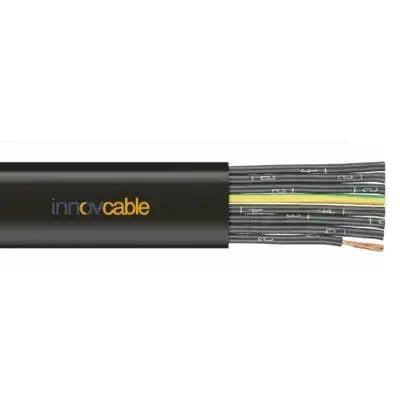

Cabo Chato de Potência e Controle, Uso Móvel;  300/500V; até 12 condutores, até 300,00mm²; Veias Numeradas; LSZH; CECO™ /CEAC™ , Resistência a chama e respingos de óleos; -40°C/+130°C

Cabo para Uso Móvel Ponte Rolantes, Pórticos, Esteira Porta-Cabos Chato / Flat CE NGFLGÖU Heavy Duty

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Chato NGFLGÖU: A Força que Move sua Indústria sem InterrupçõesProjetado para a mais alta performance em pontes rolantes, pórticos e esteiras porta-cabos. Este cabo chato garante máxima flexibilidade, resistência e uma vida útil superior, assegurando que suas operações críticas nunca parem por falhas ou manutenções constantes.
  • Flexibilidade Superior para Movimento: Construção extra flexível que resiste a milhões de ciclos sem apresentar fadiga.
  • Durabilidade em Ambientes Hostis: Capa de borracha especial imune à abrasão, óleos, graxas e intempéries.
  • Segurança Antichama Certificada: Composto autoextinguível que não propaga o fogo, protegendo seu valioso investimento.
  • Confiabilidade Máxima de Energia: Condutores de cobre nu classe 5 para uma alimentação elétrica sempre estável.
  • Solução Ideal para Equipamentos Móveis: Garante o desempenho superior em qualquer sistema que exija movimentação contínua.
DESIGN DO PRODUTO
  •  Material do condutor: fios de cobre nu
  •  Classe do condutor: de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
  •  Isolamento da Veia: CECO™ Composto Elastomérico Especial para uso móvel. (LSZH)
  • Cores das veias: Pretas numeradas sequencialmente com ou sem verde terra (G) de acordo com VDE 0293.
  •  Condutores em paralelo lado a lado.
  •  Capa externa: CEAC™ Composto Elastomérico Especial para aplicações moveis resistente a hidrolise, oxidação, calor, flexível em baixa temperatura, abrasão, respingos de óleos, graxas e lubrificantes, resistência a UV, ozônio e intempéries. (LSZH), antichama.
  •  Capa externa na cor preta.
  •  Voltagem nominal: 300/500V.
  •  Teste de voltagem: 2000V
  •  Raio de curvatura: de acordo com a VDE 0298 parte 3.
  •  Resistência do condutor: de acordo com a VDE 0295 e IEC 60228.
  •  Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
  •  Antichama conforme IEC 60332-1
  •  DIN VDE 0250 part 809
DETALHES

Benefícios

  • Máxima Flexibilidade: Projetado para suportar flexões constantes e severas em uma única direção.
  • Raio de Curvatura Reduzido: Seu formato chato permite um raio de curvatura significativamente menor que os cabos redondos.
  • Resistência Superior: Cobertura de policloreto de vinila (PVC) ou borracha, resistente a óleos, graxas e intempéries.
  • Otimização de Espaço: O design achatado permite uma instalação mais compacta e organizada em esteiras e festoons.
  • Longa Vida Útil: Construído para operações contínuas, garantindo menos paradas para manutenção.
  • Proteção Eletromagnética: Versões com blindagem em malha de cobre para proteger contra interferência (EMC).
  • Segurança Operacional: Material da cobertura com característica de não propagação de chama.
  • Fácil Manuseio: Facilidade na instalação em sistemas de carros porta-cabos e esteiras.
  • Versatilidade de Condutores: Disponível em múltiplas configurações de vias e bitolas para diversas necessidades de energia e controle.
  • Confiabilidade Elevada: Garante a operação contínua de equipamentos críticos em ambientes industriais.

Aplicações

  • Pontes Rolantes: Alimentação e controle de energia para movimentação de cargas em indústrias e armazéns.
  • Pórticos e Guindastes: Conexões elétricas seguras para equipamentos de grande porte em pátios e portos.
  • Sistemas de Festoon: Ideal para sistemas de carros porta-cabos que organizam e guiam a fiação em movimento.
  • Transelevadores: Alimentação de energia para sistemas automatizados de armazenamento e recuperação.
  • Elevadores e Monta-cargas: Utilizado como cabo de comando e força em sistemas de elevação vertical.
  • Máquinas de Pátio: Fornecimento de energia para equipamentos móveis em áreas de armazenamento e produção.
  • Equipamentos de Mineração: Resistência para alimentar máquinas em ambientes agressivos de mineração.
  • Mesas de Transferência: Garante a alimentação contínua em sistemas de transferência de materiais.
  • Carros de Transferência: Aplicação em sistemas que movimentam produtos entre diferentes fases da produção.
  • Sistemas de Automação: Solução robusta para qualquer sistema que exija movimento linear flexível e contínuo.
DADOS TÉCNICOS
Informações Gerais
Marca / CategoriaChatos (Flat)
Tipo de ProdutoCabo de Potência e Controle
Parâmetros Elétricos
Voltagem Nominal300/500V
Voltagem de Ensaio3000V
Resistência do Condutorde acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
Resistência do IsolamentoMin.20 MΩX Km em 20 ° C
Design do Produto
Material do CondutorCobre Nu
Design do Condutorde acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
Inclui condutor de proteção (Terra)Opcional
Tipo de TorçãoEm paralelo
BlindadoNão
Com armaduraNão
Formato do CaboChato (Flat)
Material Base da Isolação da VeiaCECO™ Composto Elastomérico Especial para uso móvel. (LSZH)
Material Base da Capa IntermediariaNão aplicável
Material Base da Cobertura ExternaCEAC™ Composto Elastomérico Especial para aplicações moveis resistente a hidrolise, oxidação, calor, flexível em baixa temperatura, abrasão, respingos de óleos, graxas e lubrificantes, resistência a UV, ozônio e intempéries. (LSZH), antichama.
Abreviação do Material de CoberturaCEAC™
Cor da CoberturaPreta
Identificação das ViasNumérica
Código de cores das viasVDE 0293-1 EN 50334
Características do Produto
Área de AplicaçãoUso móvel, Ponte rolante, esteiras porta cabos, festoons, pórticos, guindastes
Para flexão contínuaSim
Para carga de torçãoNão
Raio Mín. de Curvatura, instalação fixade acordo com DIN VDE 0298 parte 3
Raio Mín. de Curvatura, movimento constantede acordo com DIN VDE 0298 parte 3
Velocidadede acordo com DIN VDE 0298 parte 3
Comprimento Transversalde acordo com DIN VDE 0298 parte 3
Aceleraçãode acordo com DIN VDE 0298 parte 3
Ciclos de Dobrade acordo com DIN VDE 0298 parte 3
Temperatura, instalação fixa-40 °C a 130 °C
Temperatura, movimento ocasional-20 °C a 130 °C
Temperatura, flexão contínua-15 °C a 120 °C
Retardante de chamaDe acordo com a IEC 60332-1
Resistente a UVSim
Resistente a químicosSim
L
TABELA DE DIMENSIONAIS



Dimensão n x mm²Diametro mm (H x B)Peso Cu Kg/Km
Peso Total Kg/Km
4 X 1,55,4 X 15,6 - 6,4 X 17,358175
5 X 1,55,4 X 20,3 - 6,4 X 22,072225
7 X 1,55,4 X 26,1 - 6,4 X 29,1101300
8 X 1,55,4 X 29,3 - 6,4 X 32,0115340
10 X 1,56,0 X 37,7 - 7,2 X 40,7144465
12 X 1,56,0 X 43,5 - 7,2 X 47,5173542
4 X 2,56,6 X 18,7 - 7,8 X 20,796260
5 X 2,56,6 X 24,0 - 7,8 X 26,0120330
7 X 2,56,6 X 31,0 - 7,8 X 33,9168450
8 X 2,56,6 X 35,0 - 7,8 X 38,0192500
10 X 2,57,2 X 45,0 - 8,2 X 48,0240680
12 X 2,57,2 X 50,8 - 8,2 X 54,8288800
4 X 48,0 X 23,0 - 9,4 X 25,3154400
5 X 48,0 X 29,0 - 9,4 X 32,2192510
7 X 48,0 X 38,5 - 9,4 X 41,5269690
4 X 68,7 X 25,4 - 10,3 X 28,0230500
5 X 68,7 X 31,7 - 10,3 X 35,0288640
7 X 68,7 X 42,0 - 10,3 X 45,8403860
4 X 109,9 X 30,3 - 11,0 X 33,1384730
5 X 109,9 X 38,0 - 11,0 X 41,5480980
7 X 109,9 X 51,4 - 11,0 X 56,16721.260,00
4 X 1611,5 X 35,0 - 12,8 X 38,36141.020,00
7 X 1612,1 X 59,2 - 13,4 X 63,81.075,001.880,00
4 X 2513,1 X 41,5 - 14,4 X 44,89601.450,00
5 X 2513,7 X 52,0 - 14,4 X 56,61.200,001.840,00
7 X 2514,3 X 71,2 - 16,1 X 75,81.680,002.720,00
4 X 3515,1 X 47,0 - 16,4 X 50,01.344,001.990,00
7 X 3515,4 X 80,2 - 17,0 X 84,82.352,003.670,00
4 X 5017,3 X 55,0 - 18,9 X 59,01.920,002.700,00
4 X 7020,1 X 63,6 - 21,7 X 66,22.688,003.720,00
4 X 9522,7 X 72,5 - 24,9 X 77,13.648,004.930,00
4 X 12025,0 X 80,3 - 26,6 X 84,94.608,006.050,00
6 X 4 X 1,511,5 X 51,0 - 13,2 X 56,03511.110,00
6 X 4 X 2,515,3 X 66,0 - 17,5 X 71,55851.810,00
