Cabo de Instrumentação e Controle; Blindagem individual e coletiva; 500V; 2 a 24 pares; max. 1,30mm²,  Pares Numerados; LSZH, XLPE / PVC, Resistência a chama; +90°C

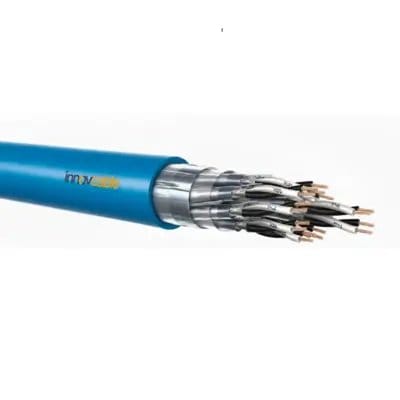

Cabo de Instrumentação RE-2X(St)Yv-fl PiMf Segurança Intrinseca

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação para Sistemas de Alta Performance Projetado para a mais alta performance em sistemas de automação e processamento de dados. Este cabo garante a transmissão de informações com máxima fidelidade e segurança, mesmo nos ambientes mais exigentes, graças à sua construção superior e blindagem de alta qualidade.
  • Instalação Versátil e Segura: Pode ser instalado em áreas secas ou úmidas, ao ar livre e até diretamente enterrado no solo, oferecendo máxima flexibilidade.
  • Transmissão Livre de Interferências: Blindagem de alta qualidade protege o sinal contra ruídos eletromagnéticos, garantindo a precisão e integridade dos seus dados.
  • Durabilidade e Longa Vida Útil: Isolação em XLPE e cobertura reforçada em PVC para uma operação confiável e duradoura, mesmo sob condições adversas.
  • Resistência a Ambientes Hostis: Resistente a raios UV (versão preta) e a temperaturas extremas (-30 a +70°C), ideal para instalações externas.
  • Segurança Contra Incêndios: Composto com material retardante à chama (IEC 60332-3-24 Cat. C), que aumenta a segurança de toda a sua instalação.

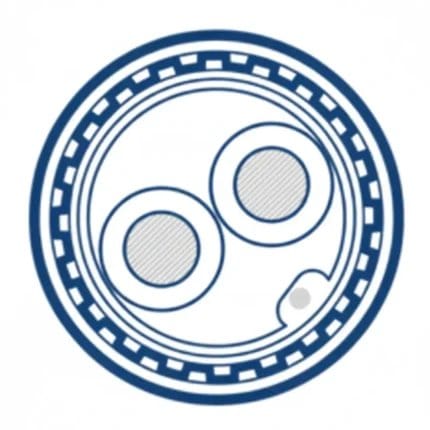

DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: construção de 7 fios de acordo com IEC 60228 classe 2
  • Isolamento do núcleo: XLPE (polietileno reticulado)
  • Identificação do núcleo: pares: cor única com numerais: núcleo A preto, núcleo B: branco; trio: núcleo A: branco, núcleo B: vermelho, núcleo C: preto, núcleo A e C com numerais
  • Encordoamento: pares trançados em camadas
  • Blindagem do elemento: pares em folha de metal (PiMf) com fio de dreno estanhado subjacente de 0,5 mm
  • Blindagem geral: folha de alumínio revestida de poliéster (24 μm) com fio de dreno estanhado subjacente de 0,5 mm² (7x0,30 mm)
  • Material da bainha externa: PVC
  • Cor da bainha: preto ou azul RAL 5015 para sistemas intrinsecamente seguros
DETALHES

Benefícios

  • Transmissão de dados confiável: Ideal para comunicação de dados com taxas de até 200 kBit/s em sistemas MSR e EDP.
  • Alta qualidade de sinal: As características de transmissão são garantidas por uma trançagem e blindagem de alta qualidade.
  • Instalação versátil: Apropriado para instalação fixa em áreas secas e úmidas, ao ar livre e enterro direto no solo.
  • Resistência à temperatura: Opera com segurança em uma ampla faixa de temperatura, de -30°C a +70°C em instalações fixas.
  • Proteção robusta: O revestimento reforçado de PVC e a resistência aos raios UV (versão preta) garantem uma longa vida útil.
  • Segurança contra chamas: Material retardante à chama conforme a norma VDE 0482-266-2-4/IEC 60332-3-24 (Cat. C).
  • Blindagem eficaz: A blindagem com folha de alumínio revestida de plástico e fio de dreno de cobre estanhado protege contra interferências eletromagnéticas.
  • Excelente isolamento: Isolação em XLPE que garante uma resistência de isolamento de 1000 MOhmxkm.
  • Condutores de qualidade: Condutor de cobre nu, classe 2, com construção de 7 fios para ótima condutividade.
  • Conformidade com normas: Fabricado de acordo com a norma EN 50288-7, garantindo a qualidade e segurança.

Aplicações

  • Sistemas de automação industrial: Comunicação de dados em sistemas de controle de processos e medição (MSR).
  • Equipamentos de processamento de dados: Transmissão de sinais em sistemas de processamento eletrônico de dados (EDP).
  • Instalações externas: Perfeito para uso ao ar livre devido à sua resistência aos raios UV e ampla faixa de temperatura operacional.
  • Aplicações subterrâneas: Pode ser enterrado diretamente no solo, tornando-o ideal para instalações de longa distância.
  • Ambientes industriais úmidos: Adequado para instalação em locais úmidos, garantindo uma operação confiável.
  • Circuitos de segurança intrínseca: Utilizado em áreas classificadas como Zona 1 e 2, Grupo II, para garantir a segurança em ambientes potencialmente explosivos.
  • Sistemas de controle e instrumentação: Transmissão de sinais analógicos e digitais em diversos equipamentos de controle.
  • Plantas químicas e petroquímicas: Resistente a ambientes agressivos, sendo uma escolha segura para essas indústrias.
  • Máquinas e equipamentos: Conexão de sensores e atuadores que requerem uma transmissão de sinal livre de interferências.
  • Infraestrutura de edifícios: Utilizado em sistemas de gerenciamento e automação predial para uma comunicação de dados estável.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE®
Tipo de Produto Cabo de instrumentação para transmissão de sinais analógicos e digitais. Modelo RE-2X(St)Yv-fl PIMF.
Parâmetros Elétricos
Voltagem Nominal 300 V (AC IEC)
Voltagem de Ensaio 1,5 kV
Resistência do Condutor 0.5mm²: máx. 36.70 Ω/km; 0.75mm²: máx. 25.00 Ω/km; 1.3mm²: máx. 14.20 Ω/km
Resistência de Isolação Mín. 5 GΩ x km
Capacidade de Corrente De acordo com a DIN VDE.
Capacitância Máx. 115 nF/km
Indutância Aprox. 1 mH/km
Acoplamento Capacitivo Máx. 500 pF / 500 m
Design do Produto
Material do Condutor Fios de cobre nu.
Design do Condutor Construção de 7 fios, de acordo com a IEC 60228 classe 2.
Inclui condutor de proteção (Terra) Não especificado. Possui fio de dreno de cobre estanhado sob as blindagens.
Tipo de Torção Pares torcidos em camadas.
Blindagem Sim, blindagem individual e total.
Blindagem por Elemento Pares em fita metálica (PiMf) com fio de dreno de cobre estanhado de 0.6mm.
Blindagem Total Fita de alumínio revestida de plástico (24 µm) com fio de dreno de cobre estanhado de 0.5mm².
Formato do Cabo Redondo
Material Base da Isolação da Via XLPE (polietileno reticulado).
Material Base da Cobertura Externa PVC, versão robusta e reforçada.
Abreviação do Material de Cobertura PVC
Cor da Cobertura Preto ou Azul (RAL 5015 para sistemas de segurança intrínseca).
Identificação das Vias Cor única com numerais impressos.
Código de cores das vias Pares: Via A preta, Via B branca. Trios: Via A branca, Via B vermelha, Via C preta.
Características do Produto
Área de Aplicação Tecnologia de medição e controle de processos, sistemas de segurança intrínseca (zona 1 e 2, grupo II), instalações em locais secos e úmidos, uso externo e subterrâneo.
EMC Sim.
Para flexão contínua Não especificado. Faixa de temperatura para movimentação definida.
Raio Mín. de Curvatura 7.5 x diâmetro do cabo (instalação fixa).
Temperatura, instalação fixa -40 °C a +70 °C.
Temperatura, em movimento -5 °C a +50 °C.
Temperatura máxima no condutor +90 °C.
Retardante de chama Sim, de acordo com IEC 60332-1-2 e IEC 60332-3-24 (Cat. C).
Resistente a UV Sim, de acordo com UL 1581 Seção 1200.
Resistente a químicos Altamente resistente a ácidos, bases e óleos comuns.
Livre de halogênio Não especificado (cobertura de PVC geralmente contém halogênios).
Resistente a óleo Sim, de acordo com ICEA S-73-532/NEMA WC 57-2004 § 6.9.3.
Normas Aplicáveis
Padrão de Construção EN 50288-7
Segurança Intrínseca IEC 60079-14
Condutor IEC 60228 classe 2
Comportamento em caso de incêndio IEC 60332-1-2, IEC 60332-3-24 (Cat. C)
Resistência a Óleo ICEA S-73-532 / NEMA WC 57-2004
Resistência a UV UL 1581 Seção 1200
Regulamentação CPR Eca
TABELA DE DIMENSIONAIS
Formação mm² diamêtro [mm] Peso [kg/Km] Cor
02X2X0.5 10.7 120 Black
04X2X0.5 12.1 160 Black
06X2X0.5 14.1 210 Black
08X2X0.5 14.9 225 Black
12X2X0.5 17.4 340 Black
16X2X0.5 19.5 430 Black
24X2X0.5 23 580 Black
02X2X0.75 11.4 140 Black
04X2X0.75 13 190 Black
06X2X0.75 15.2 260 Black
08X2X0.75 16.1 310 Black
12X2X0.75 18.8 410 Black
16X2X0.75 21.1 530 Black
24X2X0.75 25.5 760 Black
02X2X1 10.4 118 Black
02X2X1.3 12.6 135 Black
04X2X1.3 14.4 220 Black
06X2X1.3 17 301 Black
08X2X1.3 18 389 Black
12X2X1.3 21.3 580 Black
16X2X1.3 24.3 719 Black
24X2X1.3 29 1090 Black
02X2X0.5 10.7 120 Blue
04X2X0.5 12.1 160 Blue
06X2X0.5 14.1 210 Blue
08X2X0.5 14.9 225 Blue
12X2X0.5 17.4 340 Blue
16X2X0.5 19.5 430 Blue
24X2X0.5 23 580 Blue
02X2X0.75 11.4 140 Blue
04X2X0.75 13 190 Blue
06X2X0.75 15.2 260 Blue
08X2X0.75 16.1 310 Blue
12X2X0.75 18.8 410 Blue
16X2X0.75 21.1 530 Blue
24X2X0.75 25.5 760 Blue
02X2X1.3 12.6 135 Blue
04X2X1.3 14.4 220 Blue
06X2X1.3 17 301 Blue
08X2X1.3 18 389 Blue
12X2X1.3 21.3 580 Blue
16X2X1.3 24.3 719 Blue
24X2X1.3 29 1090 Blue
