Cabo de Instrumentação;  Blindado em Fita Individual/Coletiva e Trança de Cobre; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Blindado em Fita Individual e Coletiva (BFIC) / Trança de Cobre (TC) (SCI) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

💡 Adicionar ao carrinho — compra imediata. O desconto da sua faixa de volume entra automaticamente e você fecha o pedido online.
📋 Adicionar ao pedido de orçamento — nossa equipe analisa e retorna com proposta. Indicado para grandes volumes, prazos especiais ou quando você precisa somar cabos que não estão à venda online.

Cabo de Instrumentação BFIC / TC 300V NBR 10300 SCIDesenvolvido para máxima eficiência industrial, este modelo inovador otimiza suas instalações. Com design inteligente, entrega altíssima flexibilidade, redução de peso e economia de espaço em painéis, garantindo proteção absoluta e comunicação impecável.
  • Design Compacto e Leve: Diâmetro reduzido que economiza espaço valioso em calhas e abarrotados eletrodutos.
  • Máxima Flexibilidade Industrial: Estrutura extremamente maleável, facilitando curvas complexas e montagens em espaços curtos.
  • Blindagem EMC Superior: Fita aluminizada e trança de cobre bloqueiam interferências e ruídos perfeitamente.
  • Alta Confiabilidade e Segurança: Cobertura antichama, imune a raios UV, umidade e produtos químicos severos.
  • Performance e Economia: Reduz custos de projeto e peso estrutural mantendo certificação e compatibilidade Hart®.

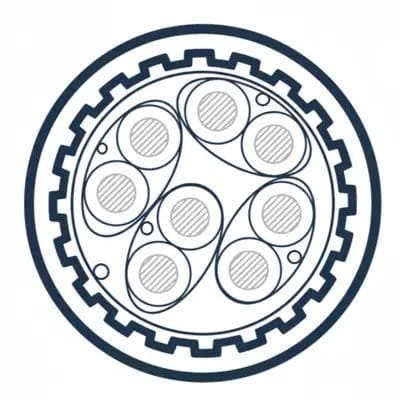

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares, ternas ou quadras.
  • Passo de torção: 50 a 65mm.
  • Blindagem individual em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm² formado por fios de cobre eletrolítico estanhados.
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm², formado por fios de cobre eletrolítico estanhados.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado).
  • Blindagem em malha de fios de cobre nu.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
DETALHES

Benefícios

  • Diâmetro externo reduzido: Cabo fino, ocupando menos espaço em calhas e painéis.
  • Alta flexibilidade: Muito maleável, facilitando curvas complexas em espaços curtos nas máquinas.
  • Leve e econômico: Reduz o peso estrutural e otimiza os custos de instalação.
  • Transmissão superior: Condutores de cobre puro garantem menor resistência e comunicação eficiente.
  • Proteção EMC máxima: Blindagem em fita e trança de cobre previne interferências externas.
  • Segurança elevada: Capa em PVC antichama garante instalações industriais muito mais seguras.
  • Durabilidade extrema: Altamente resistente a produtos químicos, umidade e raios UV contínuos.
  • Protocolo Hart: Compatível com sinais analógicos 4-20mA e conexões industriais ponto a ponto.
  • Rastreabilidade ágil: Identificação por cores que acelera as manutenções e montagens de painéis.
  • Operação contínua: Tensão de 300V minimiza falhas elétricas e previne paradas imprevistas.

Aplicações

  • Automação industrial: Condução de sinais analógicos e digitais em processos de manufatura.
  • Instrumentação direta: Conexões ponto a ponto entre instrumentos de campo e painéis.
  • Sistemas de controle: Alimentação para relés e componentes eletrônicos em painéis industriais.
  • Redes de sensores: Ligação eficiente de medidores de vazão, pressão e temperatura.
  • Ambientes com ruído: Áreas fabris que exigem alta proteção contra interferência eletromagnética.
  • Indústria química: Operação em ambientes onde a resistência química é exigência fundamental.
  • Setor petroquímico: Desempenho contínuo em complexos de processamento e linhas fabris.
  • Geração elétrica: Transmissão de comandos e medições em usinas e subestações.
  • Instalações fixas: Infraestruturas críticas que exigem cabeamento durável e resistente.
  • Projetos customizados: Solução versátil para necessidades complexas em engenharia e automação.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de instrumentação BFIC BTC 300V NBR 10300.
Parâmetros Elétricos
Tensão de Isolamento300V
Resistência Elétrica Máxima do CondutorVaria conforme a seção: 37,08 Ω/km (0,50mm²), 25,24 Ω/km (0,75mm²), 18,64 Ω/km (1,00mm²), 12,46 Ω/km (1,50mm²), 7,63 Ω/km (2,50mm²)
Resistência de IsolamentoVaria conforme a seção: 55 MΩ/km (0,50mm²), 47 MΩ/km (0,75mm²), 43 MΩ/km (1,00mm²), 37 MΩ/km (1,50mm²), 40 MΩ/km (2,50mm²) a 20°C
CapacitânciaVaria conforme a seção: 150 nF/km (0,50mm²), 169 nF/km (0,75mm²), 180 nF/km (1,00mm²), 199 nF/km (1,50mm²), 188 nF/km (2,50mm²)
IndutânciaVaria conforme a seção: 0,34 mH/km (0,50mm²), 0,32 mH/km (0,75mm²), 0,31 mH/km (1,00mm²), 0,29 mH/km (1,50mm²), 0,30 mH/km (2,50mm²)
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole.
Classe de EncordoamentoClasse 2 conforme NBR NM 280 (opcional classe 5).
Tipo de TorçãoCondutores reunidos em pares, ternas ou quadras.
Passo de Torção50 a 65mm.
BlindagemBlindagem individual e coletiva em fita de poliéster aluminizada com condutor dreno flexível de cobre estanhado (0,5 mm²). Blindagem adicional em malha de fios de cobre nu.
SeparadorFita de poliéster.
Cabo de ComunicaçãoCondutor de 0,50mm² com isolação em PVC/A na cor azul (quando aplicável).
Formato do CaboRedondo (cobertura perfeitamente cilíndrica para áreas classificadas opcional).
Material Base da Isolação da VeiaComposto termoplástico à base de cloreto de polivinila (PVC/A).
Material Base da Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Cor da CoberturaPreto
Identificação das ViasPares: Preto e Branco; Ternas: Preto, Branco e Vermelho.
Características do Produto
Área de AplicaçãoInstalações fixas para condução de sinais analógicos (4-20mA) e digitais, instrumentação ponto a ponto, protocolo Hart®, ligações de sensores, medidores e relés em ambientes industriais.
Temperatura, instalação fixaAté 70°C em regime contínuo.
Temperatura máxima no condutor70°C (PVC/A).
Retardante de chamaSim, antichama e autoextinguível conforme NBR NM IEC 60332-3-23, categoria B.
Resistente a UVSim.
Resistente a químicosSim.
Resistente a umidadeSim.
Proteção contra InterferênciaExcelente proteção contra interferências eletromagnéticas externas e imunidade a "crosstalk" (diafonia).
Normas Aplicáveis
ABNT NBR 10300(Pares, ternas e quadras)
ABNT NBR NM 280(Condutores)
ABNT NBR NM IEC 60332-3-23(Ensaio de propagação vertical da chama)
ABNT NBR 6812(Não especificado)
ABNT NBR 6251(Não especificado)
ABNT/MERCOSUL: NM-IEC 60228(Condutores)
TABELA DE DIMENSIONAIS
TipoSeção Nominal (mm²)Número de ElementosDiâmetro Externo (mm)Peso Nominal (Kg/Km)Resistência Elétrica Máxima (Ω/km)Capacitância (nF/km)Indutância (mH/km)Resistência de Isolamento (MΩ/km a 20°C)
Pares0,529,35180,1737,081500,3455
Pares0,5312,24247,6337,081500,3455
Pares0,5412,61278,5337,081500,3455
Pares0,5513,03305,8837,081500,3455
Pares0,5613,81334,5337,081500,3455
Pares0,5714,49366,1737,081500,3455
Pares0,5815,56420,537,081500,3455
Pares0,5916,18456,0637,081500,3455
Pares0,51016,75481,9137,081500,3455
Pares0,51117,52518,2737,081500,3455
Pares0,51218,03552,2937,081500,3455
Pares0,51318,54577,4837,081500,3455
Pares0,51419,02615,2737,081500,3455
Pares0,51519,49639,8437,081500,3455
Pares0,51619,95672,937,081500,3455
Pares0,51720,38696,5337,081500,3455
Pares0,51820,82720,4537,081500,3455
Pares0,51921,43765,2437,081500,3455
Pares0,52021,84793,1737,081500,3455
Pares0,52122,22820,7837,081500,3455
Pares0,52222,61852,7937,081500,3455
Pares0,52322,98875,6737,081500,3455
Pares0,52423,35907,3537,081500,3455
Pares0,52523,761049,337,081500,3455
Pares0,7529,85200,0925,241690,3247
Pares0,75313,0927925,241690,3247
Pares0,75413,5316,4125,241690,3247
Pares0,75513,98350,3725,241690,3247
Pares0,75614,84386,3325,241690,3247
Pares0,75715,61425,1125,241690,3247
Pares0,75816,76487,8225,241690,3247
Pares0,75917,45530,4625,241690,3247
Pares0,751018,09563,2725,241690,3247
Pares0,751118,93607,3725,241690,3247
Pares0,751219,5648,2825,241690,3247
Pares0,751320,07680,3625,241690,3247
Pares0,751420,6724,9725,241690,3247
Pares0,751521,14756,3525,241690,3247
Pares0,751621,65796,1925,241690,3247
Pares0,751722,12826,5225,241690,3247
Pares0,751822,62857,1825,241690,3247
Pares0,751923,28909,6425,241690,3247
Pares0,752023,73944,2625,241690,3247
Pares0,752124,17978,5225,241690,3247
Pares0,752224,61017,1825,241690,3247
Pares0,752325,011046,6825,241690,3247
Pares0,752425,431084,9725,241690,3247
Pares0,752525,861234,2925,241690,3247
Pares1210,28218,5118,641800,3143
Pares1313,81307,8818,641800,3143
Pares1414,26351,5818,641800,3143
Pares1514,78391,9218,641800,3143
Pares1615,73434,8418,641800,3143
Pares1716,57480,4318,641800,3143
Pares1817,7855118,641800,3143
Pares1918,53600,4118,641800,3143
Pares11019,22639,8918,641800,3143
Pares11120,12691,3118,641800,3143
Pares11220,74738,8318,641800,3143
Pares11321,37777,5118,641800,3143
Pares11421,95828,6618,641800,3143
Pares11522,53866,5918,641800,3143
Pares11623,09912,9318,641800,3143
Pares11723,6949,7118,641800,3143
Pares11824,14986,8518,641800,3143
Pares11924,851046,5818,641800,3143
Pares12025,341087,6318,641800,3143
Pares12125,811128,2918,641800,3143
Pares12226,291173,3518,641800,3143
Pares12326,741209,2218,641800,3143
Pares12427,191253,8818,641800,3143
Pares12527,641410,2118,641800,3143
Pares1,5210,79243,7512,461990,2937
Pares1,5314,78348,8912,461990,2937
Pares1,5415,29403,6112,461990,2937
Pares1,5515,87455,0712,461990,2937
Pares1,5616,94509,7712,461990,2937
Pares1,5717,89566,9812,461990,2937
Pares1,5819,21650,6612,461990,2937
Pares1,5920,06711,6612,461990,2937
Pares1,51020,84762,6212,461990,2937
Pares1,51121,82826,4612,461990,2937
Pares1,51222,53885,412,461990,2937
Pares1,51323,23935,512,461990,2937
Pares1,51423,89997,9912,461990,2937
Pares1,51524,551047,2612,461990,2937
Pares1,51625,181104,9112,461990,2937
Pares1,51725,761152,9112,461990,2937
Pares1,51826,371201,3212,461990,2937
Pares1,51927,141273,4912,461990,2937
Pares1,52027,71325,7812,461990,2937
Pares1,52128,231377,6312,461990,2937
Pares1,52228,771433,8712,461990,2937
Pares1,52329,281480,8912,461990,2937
Pares1,52429,791536,712,461990,2937
Pares1,52530,271705,7112,461990,2937
Pares2,5211,87300,797,631880,340
Pares2,5316,59437,57,631880,340
Pares2,5417,19513,677,631880,340
Pares2,5517,88586,797,631880,340
Pares2,5619,14664,577,631880,340
Pares2,5720,27744,57,631880,340
Pares2,5821,75853,547,631880,340
Pares2,5922,76937,157,631880,340
Pares2,51023,681010,57,631880,340
Pares2,51124,811098,357,631880,340
Pares2,51225,641179,517,631880,340
Pares2,51326,481251,847,631880,340
Pares2,51427,251336,47,631880,340
Pares2,51528,031407,757,631880,340
Pares2,51628,781487,397,631880,340
Pares2,51729,471557,237,631880,340
Pares2,51830,191627,557,631880,340
Pares2,51931,061723,637,631880,340
Pares2,52031,721797,737,631880,340
Pares2,52132,351871,317,631880,340
Pares2,52232,991949,297,631880,340
Pares2,52333,592017,967,631880,340
Pares2,52434,192095,427,631880,340
Pares2,52534,722287,227,631880,340
Ternas0,5210,97194,8137,081500,3455
Ternas0,5312,24249,3837,081500,3455
Ternas0,5413,52288,4837,081500,3455
Ternas0,5514,39320,0737,081500,3455
Ternas0,5615,29350,3337,081500,3455
Ternas0,5716,1383,5837,081500,3455
Ternas0,5817,27440,3337,081500,3455
Ternas0,5918477,4237,081500,3455
Ternas0,51018,67504,7837,081500,3455
Ternas0,51119,53543,0737,081500,3455
Ternas0,51220,15578,6537,081500,3455
Ternas0,51320,73605,0637,081500,3455
Ternas0,51421,29644,2537,081500,3455
Ternas0,51521,84670,0537,081500,3455
Ternas0,51622,37704,3337,081500,3455
Ternas0,51722,88729,3537,081500,3455
Ternas0,51823,34754,0237,081500,3455
Ternas0,51924,08801,2637,081500,3455
Ternas0,52024,43829,2837,081500,3455
Ternas0,52124,96858,837,081500,3455
Ternas0,52225,31891,0637,081500,3455
Ternas0,52325,84916,0237,081500,3455
Ternas0,52426,19948,1237,081500,3455
Ternas0,52526,93990,737,081500,3455
Ternas0,75211,67220,9925,241690,3247
Ternas0,75313,09297,7225,241690,3247
Ternas0,75414,53336,5625,241690,3247
Ternas0,75515,5377,5325,241690,3247
Ternas0,75616,5417,5425,241690,3247
Ternas0,75717,41460,3725,241690,3247
Ternas0,75818,68528,0525,241690,3247
Ternas0,75919,49574,6425,241690,3247
Ternas0,751020,24611,4125,241690,3247
Ternas0,751121,18659,9225,241690,3247
Ternas0,751221,87704,8325,241690,3247
Ternas0,751322,52740,5325,241690,3247
Ternas0,751423,15788,9525,241690,3247
Ternas0,751523,76823,9725,241690,3247
Ternas0,751624,35867,4325,241690,3247
Ternas0,751724,92901,5725,241690,3247
Ternas0,751825,44935,3225,241690,3247
Ternas0,751926,24992,7825,241690,3247
Ternas0,752026,631029,7525,241690,3247
Ternas0,752127,221068,4125,241690,3247
Ternas0,752227,621109,625,241690,3247
Ternas0,752328,211143,6825,241690,3247
Ternas0,752428,611184,6925,241690,3247
Ternas0,752529,411237,4525,241690,3247
Ternas1212,26245,4618,641800,3143
Ternas1313,81323,6318,641800,3143
Ternas1415,38381,8818,641800,3143
Ternas1516,44431,9318,641800,3143
Ternas1617,53481,3518,641800,3143
Ternas1718,52533,4418,641800,3143
Ternas1819,87611,5118,641800,3143
Ternas1920,75667,3118,641800,3143
Ternas11021,57713,1918,641800,3143
Ternas11122,57771,5118,641800,3143
Ternas11223,32825,4618,641800,3143
Ternas11324,03870,1818,641800,3143
Ternas11424,72927,5618,641800,3143
Ternas11525,39971,5318,641800,3143
Ternas11626,031023,9118,641800,3143
Ternas11726,661066,9218,641800,3143
Ternas11827,221109,5118,641800,3143
Ternas11928,071176,7718,641800,3143
Ternas12028,51222,4718,641800,3143
Ternas12129,15127018,641800,3143
Ternas12229,581319,9118,641800,3143
Ternas12330,221362,8518,641800,3143
Ternas12430,651412,5618,641800,3143
Ternas12531,511475,0818,641800,3143
Ternas1,5213,03280,9912,461990,2937
Ternas1,5314,78377,7612,461990,2937
Ternas1,5416,55452,2812,461990,2937
Ternas1,5517,74518,2512,461990,2937
Ternas1,5618,98583,9412,461990,2937
Ternas1,5720,1652,1412,461990,2937
Ternas1,5821,57747,9512,461990,2937
Ternas1,5922,56819,8212,461990,2937
Ternas1,51023,49881,6712,461990,2937
Ternas1,51124,6956,9512,461990,2937
Ternas1,51225,451026,8112,461990,2937
Ternas1,51326,251087,412,461990,2937
Ternas1,51427,031160,612,461990,2937
Ternas1,51527,781220,3612,461990,2937
Ternas1,51628,511288,512,461990,2937
Ternas1,51729,211347,212,461990,2937
Ternas1,51829,851405,4512,461990,2937
Ternas1,51930,781489,7912,461990,2937
Ternas1,52031,271551,0312,461990,2937
Ternas1,521321614,2812,461990,2937
Ternas1,52232,491679,7112,461990,2937
Ternas1,52333,221738,3512,461990,2937
Ternas1,52433,71803,5612,461990,2937
Ternas1,52534,641883,1712,461990,2937
Ternas2,5213,73315,997,631880,340
Ternas2,5315,43407,767,631880,340
Ternas2,5417,25487,287,631880,340
Ternas2,5518,44553,257,631880,340
Ternas2,5619,68618,947,631880,340
Ternas2,5720,8687,147,631880,340
Ternas2,5822,27782,957,631880,340
Ternas2,5923,26854,827,631880,340
Ternas2,51024,19916,677,631880,340
Ternas2,51125,3991,957,631880,340
Ternas2,51226,151061,817,631880,340
Ternas2,51326,951122,47,631880,340
Ternas2,51427,731695,67,631880,340
Ternas2,51528,481255,367,631880,340
Ternas2,51629,211323,57,631880,340
Ternas2,51729,911382,27,631880,340
Ternas2,51830,551440,457,631880,340
Ternas2,51931,481524,797,631880,340
Ternas2,52031,971586,037,631880,340
Ternas2,52132,71649,287,631880,340
Ternas2,52233,191714,717,631880,340
Ternas2,52333,921773,357,631880,340
Ternas2,52434,41838,567,631880,340
Ternas2,52535,341918,177,631880,340
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
