Cabo de Instrumentação;  Blindado em Fita Individual e Coletiva; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC;  Antichama; +70°C

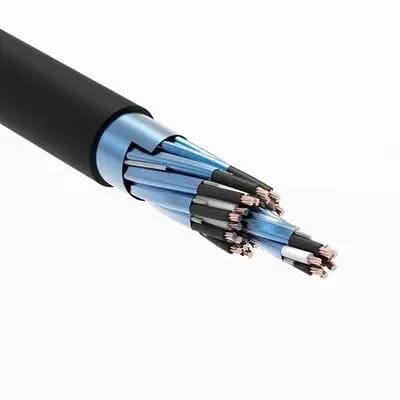

Cabo de Instrumentação Blindado em Fita Individual e Coletiva (BFIC) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação BFIC: Confiabilidade e Proteção para sua IndústriaProjetado para as mais exigentes aplicações industriais em automação, controle e instrumentação. Este cabo garante a máxima confiabilidade na transmissão de sinais, protegendo suas operações contra perdas e interferências eletromagnéticas.
  • Blindagem Superior Dupla: Máxima proteção contra interferências eletromagnéticas e crosstalk, assegurando a pureza total do seu sinal.
  • Performance Elétrica Excepcional: Composto por cobre 100% puro, oferece menor resistência ôhmica e perda dielétrica para sinais precisos.
  • Robusto e Confiável: Excelente flexibilidade e resistência a produtos químicos, umidade e raios UV, ideal para ambientes industriais.
  • Segurança em Primeiro Lugar: Propriedade antichama e autoextinguível que não propaga o fogo, atendendo às mais rigorosas normas.
  • Ampla Compatibilidade de Aplicação: Perfeito para sinais analógicos (4-20mA), digitais, protocolo Hart, sensores e sistemas de automação industrial.

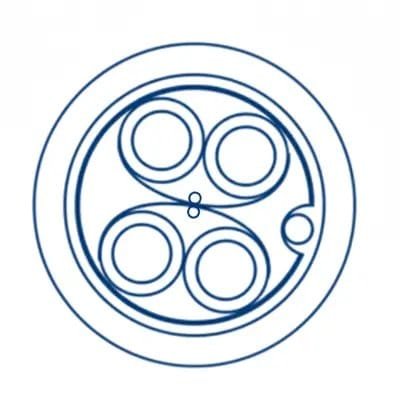

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares ou ternas ou quadras.
  • Passo de torção: 50 a 65mm
  • Blindagem individual em fita de poliéster aluminizada, com condutor dreno flexível de seção 0.5 mm², formado por fios de cobre eletrolítico estanhado.
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm², formado por fios de cobre eletrolítico estanhado.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado)
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1) na cor Preta.
DETALHES

Benefícios

  • Sinal Superior: Blindagem individual e coletiva que oferece máxima proteção contra interferências e diafonia (crosstalk).
  • Segurança Aprimorada: Composto com propriedade antichama, que não propaga o fogo e aumenta a segurança das instalações.
  • Alta Durabilidade: Excelente resistência a produtos químicos, umidade e raios UV, garantindo longa vida útil em ambientes agressivos.
  • Instalação Facilitada: Grande flexibilidade que permite uma montagem simples, mesmo em locais com acesso restrito ou percursos sinuosos.
  • Confiabilidade de Sinal: Ideal para protocolo Hart e sinais (4-20mA), assegurando uma comunicação precisa e estável.
  • Condutividade Pura: Fabricado com cobre eletrolítico puro, resultando em menor resistência elétrica e máxima eficiência na transmissão.
  • Produto Nacional: Cabo 100% fabricado no Brasil, garantindo qualidade e conformidade com as normas técnicas vigentes (NBR 10300).
  • Isolamento Eficiente: Isolação em PVC/A para 70°C, assegurando a integridade dos condutores e a performance elétrica do cabo.
  • Versatilidade Superior: Opções de fabricação customizadas para atender necessidades específicas de cada projeto industrial.
  • Desempenho Estável: Baixa perda dielétrica que garante a qualidade do sinal transmitido em longas distâncias sem degradação.

Aplicações

  • Automação Industrial: Conexão de sensores, medidores e atuadores em linhas de produção para controle preciso de processos.
  • Instrumentação de Campo: Transmissão de sinais analógicos (4-20mA) e digitais entre instrumentos e salas de controle.
  • Sistemas com Protocolo Hart: Utilizado para comunicação ponto a ponto em sistemas de instrumentação inteligente e transmissores.
  • Painéis de Comando: Ligação de relés, contatores e outros dispositivos eletrônicos em painéis de controle e distribuição.
  • Indústrias de Processo: Ideal para plantas químicas, petroquímicas, de papel e celulose e de alimentos, devido à sua robustez.
  • Usinas de Açúcar e Etanol: Aplicação em ambientes industriais severos, resistindo a agentes químicos e variações de temperatura.
  • Sistemas de Medição: Conexão de medidores de vazão, pressão, temperatura e nível em diversos tipos de plantas industriais.
  • Instalações Fixas: Perfeito para infraestruturas industriais que demandam uma solução de cabeamento fixa, segura e confiável.
  • Máquinas e Equipamentos: Interligação de componentes eletrônicos e sensores em equipamentos industriais de forma geral.
  • Projetos de Engenharia: Solução versátil para engenheiros e projetistas em novas instalações ou modernização de plantas.
DADOS TÉCNICOS



Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de instrumentação com blindagem individual e coletiva (BFIC), 300V, conforme NBR 10300.
Parâmetros Elétricos
Tensão de Isolamento300V
Resistência Elétrica Máxima do CondutorVaria conforme a seção: 37,08 Ω/km (0,50mm²), 25,24 Ω/km (0,75mm²), 18,64 Ω/km (1,00mm²), 12,46 Ω/km (1,50mm²), 7,63 Ω/km (2,50mm²)
Resistência de Isolamento (20°C)Varia conforme a seção: 55 MΩ/km (0,50mm²), 47 MΩ/km (0,75mm²), 43 MΩ/km (1,00mm²), 37 MΩ/km (1,50mm²), 40 MΩ/km (2,50mm²)
Capacitância MáximaVaria conforme a seção: 150 nF/km (0,50mm²), 169 nF/km (0,75mm²), 180 nF/km (1,00mm²), 199 nF/km (1,50mm²), 188 nF/km (2,50mm²)
Indutância MáximaVaria conforme a seção: 0,34 mH/km (0,50mm²), 0,32 mH/km (0,75mm²), 0,31 mH/km (1,00mm²), 0,29 mH/km (1,50mm²), 0,30 mH/km (2,50mm²)
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole. (Opção de cobre estanhado sob consulta)
Classe do CondutorEncordoamento classe 2 conforme NBR NM 280. (Opção de classe 5 sob consulta)
Isolação das VeiasComposto termoplástico à base de cloreto de polivinila (PVC/A).
Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Cor da CoberturaPreta.
BlindagemBlindagem individual (fita de poliéster aluminizada com dreno de cobre estanhado 0,5mm²) e blindagem coletiva (fita de poliéster aluminizada com dreno de cobre estanhado 0,5mm²).
Reunião dos CondutoresPares, ternas ou quadras.
Passo de Torção50 a 65 mm.
SeparadorFita de poliéster.
Cabo de ComunicaçãoCondutor de 0,50mm² com isolação em PVC/A na cor azul (quando aplicado).
Código de Cores das ViasPares: Preto e Branco. Ternos: Preto, Branco e Vermelho.
Características do Produto
Área de AplicaçãoInstalações fixas para condução de sinais analógicos (4-20mA) e digitais, instrumentação ponto a ponto, protocolo Hart, ligação de sensores e medidores em ambientes industriais.
Temperatura Máxima no Condutor70°C em regime contínuo.
Retardante de ChamaSim, antichama e autoextinguível conforme NBR NM IEC 60332-3-23, categoria B.
Resistente a UVSim.
Resistente a QuímicosSim, resistente a produtos químicos e umidade. (Opção de PVC especial resistente a óleos e graxas sob consulta).
Proteção contra InterferênciaRecomendado para locais que exigem altos níveis de proteção contra interferências eletromagnéticas e diafonia ("crosstalk").
FlexibilidadeExcelente flexibilidade.
Normas Aplicáveis
ABNT NBR 10300Cabos de instrumentação com isolação extrudada de PE ou PVC para tensões até 300 V.
ABNT NBR NM 280Condutores de cabos isolados.
ABNT NBR NM IEC 60332-3-23Ensaio de propagação vertical da chama em condutores e cabos em feixes - Categoria B.
ABNT NBR 6812Fios e cabos elétricos - Queima vertical (fogueira).
ABNT NBR 6251Cabos de potência com isolação extrudada para tensões de 1 kV a 35 kV.



TABELA DE DIMENSIONAIS
TipoSeção Nominal (mm²)Resistência Elétrica Máxima (Ω/km)Capacitância (nF/Km)Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20°C)
Pares0,537,081500,3455
Ternas0,537,081500,3455
Pares0,7525,241690,3247
Ternas0,7525,241690,3247
Pares118,641800,3143
Ternas118,641800,3143
Pares1,512,461990,2937
Ternas1,512,461990,2937
Pares2,57,631880,340
Ternas2,57,631880,340



TipoSeção Nominal (mm²)NúmeroDiâmetro Externo (mm)
Peso Nominal (Kg/Km)
Pares0,527,1283,66
Pares0,5310,56130,51
Pares0,5410,98160,1
Pares0,5511,45185,65
Pares0,5612,53215,89
Pares0,5713,3243,72
Pares0,5814,03275,7
Pares0,5914,93315,28
Pares0,51015,56338,1
Pares0,51116,19360,9
Pares0,51216,76392,11
Pares0,51317,33414,47
Pares0,51418,08459,35
Pares0,51518,61481,73
Pares0,51619,12512,75
Pares0,51719,6534,66
Pares0,51820,09556,7
Pares0,51920,54587,27
Pares0,52021,21624,66
Pares0,52121,64650,88
Pares0,52222,07681,51
Pares0,52322,49703,17
Pares0,52422,9733,63
Pares0,52523,12862,02
Ternas0,529,14115,71
Ternas0,5310,56155,61
Ternas0,5412,21206,51
Ternas0,5513,18244,06
Ternas0,5614,19277,46
Ternas0,5715,3322,7
Ternas0,5816,15364,31
Ternas0,5916,96405,62
Ternas0,51017,92447,17
Ternas0,51118,65479,45
Ternas0,51219,34520,27
Ternas0,51320,2562,63
Ternas0,51420,83607,72
Ternas0,51521,44639,41
Ternas0,51622,04679,74
Ternas0,51722,61711,11
Ternas0,51823,33754,32
Ternas0,51923,92794,98
Ternas0,52024,32829,46
Ternas0,52124,91865,7
Ternas0,52225,3904,57
Ternas0,52325,89936,42
Ternas0,52426,5989,35
Ternas0,52527,091025,91
Pares0,7527,6398,64
Pares0,75311,63160,11
Pares0,75412,08196,24
Pares0,75512,61228,4
Pares0,75613,57259,13
Pares0,75714,63301,28
Pares0,75815,44340,23
Pares0,75916,2378,85
Pares0,751016,9408,18
Pares0,751117,81446,92
Pares0,751244,92603,75
Pares0,751319,07514,09
Pares0,751419,66556,15
Pares0,751520,25584,99
Pares0,751621,03633,6
Pares0,751721,55662,2
Pares0,751822,1690,96
Pares0,751922,6728,2
Pares0,752023,1761,01
Pares0,752123,79806,26
Pares0,752224,27843,55
Pares0,752324,73871,84
Pares0,752425,19908,93
Pares0,752525,43939,65
Ternas0,7527,84125,31
Ternas0,75311,63193,94
Ternas0,75412,08241,35
Ternas0,75512,61284,78
Ternas0,75613,57326,79
Ternas0,75714,63380,22
Ternas0,75815,44430,45
Ternas0,75916,2480,34
Ternas0,751016,9520,95
Ternas0,751117,81570,97
Ternas0,751218,44620,25
Ternas0,751319,07660,69
Ternas0,751419,66714,03
Ternas0,751520,46764,99
Ternas0,751621,03814,03
Ternas0,751721,55853,91
Ternas0,751822,1893,95
Ternas0,751922,6942,46
Ternas0,752023,31998,92
Ternas0,752123,791043,08
Ternas0,752224,271091,64
Ternas0,752324,731131,21
Ternas0,752425,191179,57
Ternas0,752525,571272,62
Pares1211,15117,23
Pares1312,35182,68
Pares1412,84224,93
Pares1513,41263,24
Pares1614,66308,13
Pares1715,58349,37
Pares1816,45394,68
Pares1917,49448,88
Pares11018,25484,9
Pares11119520,89
Pares11219,69565,16
Pares11320,58611,52
Pares11421,22660,15
Pares11521,86695,57
Pares11622,47739,59
Pares11723,04774,41
Pares11823,84822,07
Pares11924,38865,8
Pares12024,92905,11
Pares12125,44944,2
Pares12225,96987,7
Pares12326,671036,35
Pares12427,161079,9
Pares12527,421116,8
Ternas128,27145,47
Ternas1312,35225,05
Ternas1412,84281,42
Ternas1513,41333,86
Ternas1614,66392,87
Ternas1715,58448,23
Ternas1816,45507,66
Ternas1917,49575,99
Ternas11018,25626,12
Ternas11119676,24
Ternas11219,69734,64
Ternas11320,58795,11
Ternas11421,22857,88
Ternas11521,86907,42
Ternas11622,47965,56
Ternas11723,041014,5
Ternas11823,841076,28
Ternas11924,381134,13
Ternas12024,921187,57
Ternas12125,441240,79
Ternas12225,961298,41
Ternas12326,671361,18
Ternas12427,161418,85
Ternas12531,881527,33
Pares1,528,94142,77
Pares1,5313,28215,24
Pares1,5414,04275,64
Pares1,5514,67325,03
Pares1,5616,05382,13
Pares1,5717,08434,79
Pares1,5818,26501,17
Pares1,5919,19557,94
Pares1,51020,03605,28
Pares1,51121,09663,8
Pares1,51221,85719,74
Pares1,51322,62766,84
Pares1,51423,33826,74
Pares1,51524,25886,3
Pares1,51624,94941,92
Pares1,51725,58988,26
Pares1,51826,241034,82
Pares1,51927,051104,12
Pares1,52027,661154,95
Pares1,52128,241205,53
Pares1,52228,821260,51
Pares1,52329,591322,17
Pares1,52430,141377,19
Pares1,52530,431425,15
Ternas1,528,94181,37
Ternas1,5313,49280,28
Ternas1,5414,04352,84
Ternas1,5514,88429,41
Ternas1,5616,05497,92
Ternas1,5717,08569,88
Ternas1,5818,26655,56
Ternas1,5919,19731,63
Ternas1,51020,03798,27
Ternas1,51121,09876,08
Ternas1,51221,85951,32
Ternas1,51322,621017,72
Ternas1,51423,331096,92
Ternas1,51524,251175,78
Ternas1,51624,941250,69
Ternas1,51725,581316,33
Ternas1,51826,241382,19
Ternas1,51927,051470,8
Ternas1,52027,661540,92
Ternas1,52128,241610,8
Ternas1,52228,821685,08
Ternas1,52329,381750,3
Ternas1,52430,141840,35
Ternas1,52535,181955,51
Pares2,5210,74206,26
Pares2,5316,36320,99
Pares2,5417,05399,45
Pares2,5518,05483,8
Pares2,5619,5559,8
Pares2,5721650,07
Pares2,5822,22733,74
Pares2,5923,58829,36
Pares2,51024,63903,37
Pares2,51125,69977,37
Pares2,51226,851073,59
Pares2,51327,811147,2
Pares2,51428,71233,43
Pares2,51529,81322,28
Pares2,51630,661404,23
Pares2,51731,451476,72
Pares2,51832,481566,8
Pares2,51933,241648,17
Pares2,520341725,13
Pares2,52134,721801,74
Pares2,52235,661901,73
Pares2,52336,351973,95
Pares2,52437,042054,98
Pares2,52537,412127,93
Ternas2,5210,74268,13
Ternas2,5316,36413,8
Ternas2,5417,26532,35
Ternas2,5518,05638,48
Ternas2,5619,5745,42
Ternas2,5721866,63
Ternas2,5822,22981,23
Ternas2,5923,581107,79
Ternas2,51024,631212,74
Ternas2,51125,691317,67
Ternas2,51226,851444,82
Ternas2,51327,811549,37
Ternas2,51428,71666,54
Ternas2,51529,81786,33
Ternas2,51630,661899,21
Ternas2,51731,452002,63
Ternas2,51832,272106,37
Ternas2,51933,242235,96
Ternas2,520342343,86
Ternas2,52134,722451,4
Ternas2,52235,662582,32
Ternas2,52336,352685,49
Ternas2,52437,042797,45
Ternas2,52543,763013,99
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
