Cabo de Instrumentação;  Blindagem Individual em Fita + Fita de Cobre; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Blindado em Fita Individual (BFI) / Fita de Cobre (FC) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação BFI FC: A Blindagem Definitiva para Seus SinaisDesenvolvido para ambientes industriais críticos que exigem máxima integridade de sinal analógico e digital. Sua construção superior com dupla blindagem assegura uma transmissão de dados limpa e estável, eliminando interferências e o indesejado efeito de crosstalk.
  • Blindagem Dupla Superior: Proteção máxima contra interferências com blindagem individual e uma segunda em fita de cobre.
  • Transmissão Livre de Ruídos: Imunidade total ao crosstalk (diafonia), garantindo que cada sinal chegue puro ao seu destino.
  • Robusto e Confiável: Excelente resistência a umidade, raios UV e produtos químicos, além de ser antichama para maior segurança.
  • Versatilidade para a Indústria: Ideal para sinais analógicos (4-20mA), digitais, protocolo Hart®, sensores e medidores diversos.
  • Performance Elétrica Superior: Condutores 100% cobre puro para menor resistência ôhmica, garantindo máxima eficiência e performance na transmissão de dados.

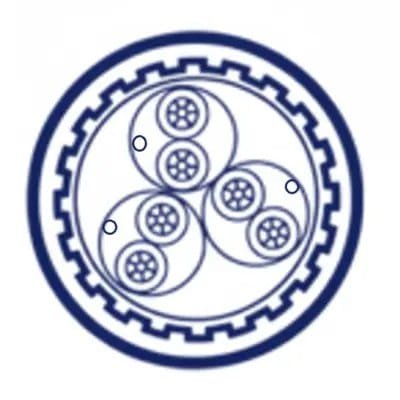

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares ou ternas ou quadras.
  • Passo de torção: 50 a 65mm
  • Blindagem individual em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm² formado por fios de cobre eletrolítico estanhado.
  • Separador em fita de poliéster.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado)
  • Capa intermediária em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Blindagem em fita de cobre.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1) na cor Preta.
DETALHES

Benefícios

  • Transmissão de Sinal Superior: Condução de sinais analógicos e digitais com alta fidelidade.
  • Máxima Imunidade a Ruídos: Dupla blindagem que protege contra interferências eletromagnéticas.
  • Segurança Aprimorada: Propriedade antichama, não propaga o fogo em caso de incêndio.
  • Alta Durabilidade: Excelente resistência a umidade, produtos químicos e raios UV.
  • Condutor de Alta Pureza: Fabricado com cobre eletrolítico puro para menor resistência.
  • Instalação Versátil: Flexibilidade ideal para montagens em ambientes industriais complexos.
  • Prevenção de Diafonia: Blindagem individual por par que evita o "crosstalk" entre sinais.
  • Compatibilidade Garantida: Atende ao protocolo Hart® para instrumentação inteligente.
  • Operação Confiável: Desempenho estável em diversas condições de temperatura e ambiente.
  • Produto Nacional: Fabricação 100% brasileira com garantia de qualidade e suporte.

Aplicações

  • Automação Industrial: Controle e supervisão de processos em linhas de produção.
  • Instrumentação Ponto a Ponto: Conexão direta de sensores, medidores e transmissores.
  • Sinais Analógicos 4-20mA: Utilizado em malhas de corrente para controle de processos.
  • Sistemas de Controle Digital: Transmissão de dados digitais em plantas industriais.
  • Alimentação de Dispositivos: Energização de relés, contatores e outros componentes de painéis.
  • Indústria Petroquímica: Instalações em refinarias, plataformas e plantas de processamento.
  • Setor de Papel e Celulose: Aplicações robustas em ambientes com alta umidade e químicos.
  • Sistemas de Supervisão SCADA: Interligação de equipamentos de campo com salas de controle.
  • Usinas de Açúcar e Etanol: Resistência para ambientes agressivos e de alta produção.
  • Indústrias em Geral: Solução versátil para instalações fixas em diversos segmentos.
DADOS TÉCNICOS



Informações Gerais
MarcaINNOVCABLE
FabricanteSupplycable Industria de Cabos Especiais
Tipo de ProdutoCabo de Instrumentação com blindagem individual e fita de cobre (BFI FC), para instalações fixas.
Parâmetros Elétricos
Tensão de Isolamento300V
Resistência Elétrica Máxima do Condutor0,50 mm²: 37,08 Ω/km
0,75 mm²: 25,24 Ω/km
1,00 mm²: 18,64 Ω/km
1,50 mm²: 12,46 Ω/km
2,50 mm²: 7,63 Ω/km
Resistência de Isolamento (a 20°C)0,50 mm²: 55 MΩ/km
0,75 mm²: 47 MΩ/km
1,00 mm²: 43 MΩ/km
1,50 mm²: 37 MΩ/km
2,50 mm²: 40 MΩ/km
Capacitância Mútua0,50 mm²: 150 nF/km
0,75 mm²: 169 nF/km
1,00 mm²: 180 nF/km
1,50 mm²: 199 nF/km
2,50 mm²: 188 nF/km
Indutância Mútua0,50 mm²: 0,34 mH/km
0,75 mm²: 0,32 mH/km
1,00 mm²: 0,31 mH/km
1,50 mm²: 0,29 mH/km
2,50 mm²: 0,30 mH/km
Design do Produto
Material do CondutorFios de cobre eletrolítico nu (99,90% de pureza), têmpera mole.
Design do CondutorEncordoamento classe 2 conforme NBR NM 280 (opcional classe 5 sob consulta).
Material da Isolação da VeiaComposto termoplástico à base de Cloreto de Polivinila (PVC/A).
Tipo de TorçãoCondutores reunidos em pares, ternas ou quadras.
Passo de Torção50 a 65 mm.
Blindagem IndividualFita de poliéster aluminizada com condutor dreno flexível de 0,5 mm² de cobre estanhado.
SeparadorFita de poliéster.
Capa IntermediáriaComposto termoplástico à base de Cloreto de Polivinila (PVC/ST1).
Blindagem ColetivaFita de cobre.
Material da Cobertura ExternaComposto termoplástico à base de Cloreto de Polivinila (PVC/ST1).
Cor da CoberturaPreta.
Código de Cores das ViasPares: Preto e Branco.
Ternas: Preto, Branco e Vermelho.
Cabo de ComunicaçãoOpcional: Condutor de 0,50 mm² com isolação em PVC/A na cor azul.
Características do Produto
Área de AplicaçãoInstalações fixas para condução de sinais analógicos (4-20mA), digitais, instrumentação ponto a ponto, protocolo Hart®, sensores, medidores e relés em ambientes industriais.
Proteção contra InterferênciaRecomendado para proteção contra interferências eletromagnéticas externas e imunidade a "crosstalk" (diafonia).
Temperatura Máxima no Condutor70°C em regime contínuo.
Retardante de ChamaSim, antichama e autoextinguível.
Resistente a UVSim.
Resistente a QuímicosSim, resistente a umidade e produtos químicos em geral.
Opções de Construção (Sob Consulta)- Condutor de cobre estanhado ou classe 5.
- Outras seções e quantidade de veias.
- Isolação para temperaturas superiores (PVC/E 105°C, XLPE 90/125°C, HEPR 90°C, PE 80°C).
- Cobertura em PE, PVC/E, PVC/ST2, PVC especial (resistente a óleos) ou LSZH (não halogenado).
- Cobertura cilíndrica para áreas classificadas (Ex).
Normas Aplicáveis
ABNT NBR 10300Construção e especificação de cabos de instrumentação.
ABNT/MERCOSUL NM-280Condutores de cabos isolados.
ABNT NBR NM IEC 60332-3-23 (Cat. B)Ensaio de propagação vertical da chama.
ABNT NBR 6812Referenciada.
ABNT NBR 6251Referenciada.



TABELA DE DIMENSIONAIS
TipoSeção Nominal (mm²)NúmeroDiâmetro Externo (mm)Peso Nominal (Kg/Km)Resistência Elétrica Máxima (Ω/km)Capacitância (nF/km)Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20°C)
Pares0,5211,33195,8337,081500,3455
Pares0,5314,22268,5237,081500,3455
Pares0,5414,59300,0937,081500,3455
Pares0,5515,02328,237,081500,3455
Pares0,5615,79358,2637,081500,3455
Pares0,5716,48391,1437,081500,3455
Pares0,5817,55446,6437,081500,3455
Pares0,5918,17483,3237,081500,3455
Pares0,51018,73510,1837,081500,3455
Pares0,51119,51547,5637,081500,3455
Pares0,51220,02582,5137,081500,3455
Pares0,51320,53608,6237,081500,3455
Pares0,51421,01647,2737,081500,3455
Pares0,51521,48672,7137,081500,3455
Pares0,51621,94706,637,081500,3455
Pares0,51722,36730,9937,081500,3455
Pares0,51822,8755,7137,081500,3455
Pares0,51923,42801,2337,081500,3455
Pares0,52023,82829,8937,081500,3455
Pares0,52124,21858,237,081500,3455
Pares0,52224,6890,9137,081500,3455
Pares0,52324,97914,4637,081500,3455
Pares0,52425,34946,9237,081500,3455
Pares0,52525,741089,1137,081500,3455
Pares0,75212,82216,5825,241690,3247
Pares0,75315,08301,4425,241690,3247
Pares0,75415,49339,6125,241690,3247
Pares0,75515,96374,4325,241690,3247
Pares0,75616,83411,9625,241690,3247
Pares0,75717,6452,1325,241690,3247
Pares0,75818,75516,1525,241690,3247
Pares0,75919,44560,0425,241690,3247
Pares0,751020,07593,9925,241690,3247
Pares0,751120,91639,2325,241690,3247
Pares0,751221,49681,1825,241690,3247
Pares0,751322,06714,2925,241690,3247
Pares0,751422,59759,8625,241690,3247
Pares0,751523,12792,2225,241690,3247
Pares0,751623,64832,9825,241690,3247
Pares0,751724,11864,1725,241690,3247
Pares0,751824,6895,7325,241690,3247
Pares0,751925,2794925,241690,3247
Pares0,752025,72984,4525,241690,3247
Pares0,752126,151019,4925,241690,3247
Pares0,752226,591058,9425,241690,3247
Pares0,7523271089,1825,241690,3247
Pares0,752427,421128,2325,241690,3247
Pares0,752527,841277,9325,241690,3247
Pares1212,27235,8918,641800,3143
Pares1315,8331,6518,641800,3143
Pares1416,25376,1718,641800,3143
Pares1516,77417,4418,641800,3143
Pares1617,71462,0818,641800,3143
Pares1718,55509,1818,641800,3143
Pares1819,77581,1918,641800,3143
Pares1920,52631,9618,641800,3143
Pares11021,21672,6918,641800,3143
Pares11122,11725,3518,641800,3143
Pares11222,7377418,641800,3143
Pares11323,36813,8118,641800,3143
Pares11423,94866,0218,641800,3143
Pares11524,5290518,641800,3143
Pares11625,08952,3618,641800,3143
Pares11725,59990,0718,641800,3143
Pares11826,131028,1818,641800,3143
Pares11926,831088,818,641800,3143
Pares12027,331130,7618,641800,3143
Pares12127,81172,2718,641800,3143
Pares12228,281218,1918,641800,3143
Pares12328,731254,8718,641800,3143
Pares12429,181300,3618,641800,3143
Pares12529,631457,1118,641800,3143
Pares1,5214,5256,6412,461990,2937
Pares1,5316,94366,3612,461990,2937
Pares1,5417,45421,6712,461990,2937
Pares1,5518,03473,812,461990,2937
Pares1,5619,1529,7312,461990,2937
Pares1,5720,05588,0212,461990,2937
Pares1,5821,37672,9212,461990,2937
Pares1,5922,22734,8912,461990,2937
Pares1,51023786,7512,461990,2937
Pares1,51123,98851,5712,461990,2937
Pares1,51224,69911,3112,461990,2937
Pares1,51325,39962,2212,461990,2937
Pares1,51426,051025,4712,461990,2937
Pares1,51526,711075,512,461990,2937
Pares1,51627,341133,8712,461990,2937
Pares1,51727,921182,5412,461990,2937
Pares1,51828,531231,6512,461990,2937
Pares1,51929,31304,5512,461990,2937
Pares1,52029,861357,4812,461990,2937
Pares1,52130,391409,9412,461990,2937
Pares1,52230,931466,812,461990,2937
Pares1,52331,441514,412,461990,2937
Pares1,52431,951570,812,461990,2937
Pares1,52532,431739,7112,461990,2937
Pares2,5214,03314,947,631880,340
Pares2,5318,75457,067,631880,340
Pares2,5419,35533,937,631880,340
Pares2,5520,04607,847,631880,340
Pares2,5621,3687,087,631880,340
Pares2,5722,43768,297,631880,340
Pares2,5823,91878,747,631880,340
Pares2,5924,92963,57,631880,340
Pares2,51025,841037,917,631880,340
Pares2,51126,971126,917,631880,340
Pares2,51227,81209,037,631880,340
Pares2,51328,641282,327,631880,340
Pares2,51429,411367,777,631880,340
Pares2,51530,191440,017,631880,340
Pares2,51630,941520,517,631880,340
Pares2,51731,631591,157,631880,340
Pares2,51832,351662,297,631880,340
Pares2,51933,221759,227,631880,340
Pares2,52033,881834,087,631880,340
Pares2,52134,511908,397,631880,340
Pares2,52235,151987,17,631880,340
Pares2,52335,752056,467,631880,340
Pares2,52436,352134,627,631880,340
Pares2,52536,882326,877,631880,340
Ternas0,5212,96211,9637,081500,3455
Ternas0,5314,22270,2737,081500,3455
Ternas0,5415,51310,8837,081500,3455
Ternas0,5516,37343,6437,081500,3455
Ternas0,5617,27375,4237,081500,3455
Ternas0,5718,08410,0237,081500,3455
Ternas0,5819,26468,0437,081500,3455
Ternas0,5919,99506,3437,081500,3455
Ternas0,51020,65534,8237,081500,3455
Ternas0,51121,52574,2137,081500,3455
Ternas0,51222,13610,8137,081500,3455
Ternas0,51322,72638,2137,081500,3455
Ternas0,51423,28678,3437,081500,3455
Ternas0,51523,83705,0637,081500,3455
Ternas0,51624,35740,2537,081500,3455
Ternas0,51724,87766,1137,081500,3455
Ternas0,51825,32791,5937,081500,3455
Ternas0,51926,06839,6837,081500,3455
Ternas0,52026,42868,3837,081500,3455
Ternas0,52126,94898,7337,081500,3455
Ternas0,52227,3931,6637,081500,3455
Ternas0,52327,83957,4437,081500,3455
Ternas0,52428,18990,1937,081500,3455
Ternas0,52528,921033,4237,081500,3455
Ternas0,75213,66239,2425,241690,3247
Ternas0,75315,08310,1625,241690,3247
Ternas0,75416,52360,725,241690,3247
Ternas0,75517,48402,9825,241690,3247
Ternas0,75618,49444,6925,241690,3247
Ternas0,75719,4489,0425,241690,3247
Ternas0,75820,67558,1325,241690,3247
Ternas0,75921,47606,0925,241690,3247
Ternas0,751022,22644,1125,241690,3247
Ternas0,751123,16693,8525,241690,3247
Ternas0,751223,85739,925,241690,3247
Ternas0,751324,5776,7125,241690,3247
Ternas0,751425,14826,1925,241690,3247
Ternas0,751525,75862,2425,241690,3247
Ternas0,751626,34906,7125,241690,3247
Ternas0,751726,91941,7925,241690,3247
Ternas0,751827,42976,4525,241690,3247
Ternas0,751928,231034,8625,241690,3247
Ternas0,752028,621072,625,241690,3247
Ternas0,752129,211112,1825,241690,3247
Ternas0,752229,611154,1325,241690,3247
Ternas0,752330,21189,1225,241690,3247
Ternas0,752430,591230,8625,241690,3247
Ternas0,752531,391284,3525,241690,3247
Ternas1214,25264,6518,641800,3143
Ternas1315,8347,418,641800,3143
Ternas1417,37407,4918,641800,3143
Ternas1518,42458,9718,641800,3143
Ternas1619,52510,2518,641800,3143
Ternas1720,5156418,641800,3143
Ternas1821,86643,6218,641800,3143
Ternas1922,74700,918,641800,3143
Ternas11023,55748,1418,641800,3143
Ternas11124,56807,818,641800,3143
Ternas11225,3186318,641800,3143
Ternas11326,02908,9318,641800,3143
Ternas11426,71967,4618,641800,3143
Ternas11527,381012,5618,641800,3143
Ternas11628,021066,0418,641800,3143
Ternas11728,651110,0818,641800,3143
Ternas11829,211153,6618,641800,3143
Ternas11930,061221,9618,641800,3143
Ternas12030,491268,4918,641800,3143
Ternas12131,141317,0418,641800,3143
Ternas12231,571367,7718,641800,3143
Ternas12332,211411,718,641800,3143
Ternas12432,641462,2118,641800,3143
Ternas12533,51525,5318,641800,3143
Ternas1,5215,19295,1812,461990,2937
Ternas1,5316,94395,2412,461990,2937
Ternas1,5418,71471,0712,461990,2937
Ternas1,5519,9538,0612,461990,2937
Ternas1,5621,14605,0912,461990,2937
Ternas1,5722,26674,4712,461990,2937
Ternas1,5823,73771,5812,461990,2937
Ternas1,5924,72844,5112,461990,2937
Ternas1,51025,65907,3412,461990,2937
Ternas1,51126,76983,6712,461990,2937
Ternas1,51227,611054,4312,461990,2937
Ternas1,51328,411115,8812,461990,2937
Ternas1,51429,191189,912,461990,2937
Ternas1,51529,941250,4712,461990,2937
Ternas1,51630,671319,3912,461990,2937
Ternas1,51731,371378,8412,461990,2937
Ternas1,51832,011437,812,461990,2937
Ternas1,51932,941522,9612,461990,2937
Ternas1,52033,431584,812,461990,2937
Ternas1,52134,161648,7812,461990,2937
Ternas1,52234,651714,812,461990,2937
Ternas1,52335,381774,1512,461990,2937
Ternas1,52435,861839,9312,461990,2937
Ternas1,52536,81920,2112,461990,2937
Ternas2,5216,67374,417,631880,340
Ternas2,5318,75512,037,631880,340
Ternas2,5420,84620,127,631880,340
Ternas2,5522,25718,557,631880,340
Ternas2,5623,72817,857,631880,340
Ternas2,5725,04919,127,631880,340
Ternas2,5826,71050,957,631880,340
Ternas2,5927,881155,627,631880,340
Ternas2,51028,971249,937,631880,340
Ternas2,51130,251359,497,631880,340
Ternas2,51231,251461,577,631880,340
Ternas2,51332,21554,277,631880,340
Ternas2,51433,121659,417,631880,340
Ternas2,51534,011751,067,631880,340
Ternas2,51634,881850,977,631880,340
Ternas2,51735,711941,297,631880,340
Ternas2,51836,462031,037,631880,340
Ternas2,51937,532149,397,631880,340
Ternas2,52038,112241,737,631880,340
Ternas2,52138,972336,617,631880,340
Ternas2,52239,552433,087,631880,340
Ternas2,52340,412523,297,631880,340
Ternas2,52440,982619,497,631880,340
Ternas2,52542,062732,847,631880,340
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
