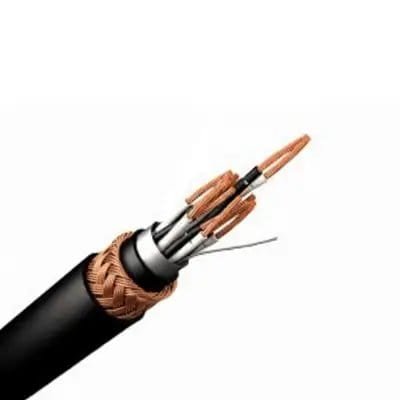

Cabo de Instrumentação;  Blindado em Fita e Trança de Cobre; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Blindado em Fita (BF) / Trança de Cobre (TC) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Máxima Proteção de Sinal para Instrumentação Industrial Desenvolvido para a transmissão confiável de sinais em ambientes com alta interferência. Sua construção com dupla blindagem garante a integridade dos dados vitais para o controle e a automação de seus processos com total segurança.
  • Dupla Blindagem Robusta: A blindagem coletiva com malha de cobre bloqueia interferências, garantindo um sinal puro e sem ruídos.
  • Alta Performance e Eficiência: Fabricado com cobre 100% puro para menor resistência ôhmica, assegurando a máxima qualidade do sinal.
  • Segurança Operacional Elevada: Possui cobertura antichama que não propaga o fogo, protegendo seu patrimônio e sua equipe.
  • Resistência em Ambientes Severos: Sua capa externa é resistente a umidade, óleos, produtos químicos e raios solares UV.
  • Versatilidade na Aplicação: Perfeito para sinais analógicos, digitais e protocolo Hart, conectando diversos sensores, medidores e CLPs.

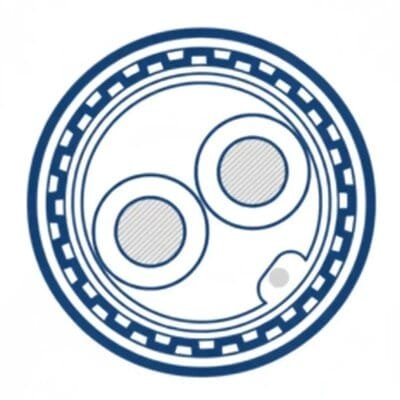

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares, ternas ou quadras.
  • Passo de torção: 50 a 65mm
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm², formado por fios de cobre eletrolítico estanhado.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado)
  • Capa intermediaria em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Blindagem em malha de fios de cobre nu.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
DETALHES

Benefícios

  • Transmissão de Sinal Confiável: Blindagem coletiva eficiente contra interferências eletromagnéticas e diafonia (crosstalk).
  • Alta Performance Elétrica: Fabricado com cobre eletrolítico puro, garantindo menor resistência ôhmica e perda de sinal.
  • Segurança Aprimorada: Composto com características antichama e autoextinguível, conforme a norma NBR NM IEC 60332-3-23.
  • Resistência em Ambientes Hostis: Cobertura em PVC resistente a produtos químicos, umidade e raios UV.
  • Facilidade na Instalação: Alta flexibilidade que simplifica o manuseio e a montagem em campo.
  • Compatibilidade Garantida: Desenvolvido para atender plenamente ao protocolo Hart® em sinais digitais (4-20mA).
  • Durabilidade Superior: Construção robusta para instalações fixas em ambientes industriais, assegurando longa vida útil.
  • Identificação Rápida: Pares e ternas identificados por cores distintas que otimizam o tempo de conexão.
  • Qualidade Assegurada: Produto 100% nacional, fabricado seguindo rigorosos padrões de qualidade e normas técnicas.
  • Versatilidade de Construção: Disponibilidade de fabricação customizada para atender a diferentes necessidades de projeto.

Aplicações

  • Sinais Analógicos e Digitais: Condução de sinais de controle e processo, como 4-20mA, em malhas de automação.
  • Instrumentação Ponto a Ponto: Conexão direta entre instrumentos de campo e sistemas de controle em painéis.
  • Sensores e Medidores: Ligação de sensores de pressão, temperatura, nível, vazão e outros medidores industriais.
  • Alimentação de Dispositivos: Utilizado para alimentar relés convencionais, eletrônicos e outros equipamentos de baixo consumo.
  • Automação Industrial: Ideal para uso geral em plantas industriais, conectando CLPs, atuadores e sistemas supervisórios.
  • Indústria Química e Petroquímica: Aplicações em instalações fixas que demandam alta confiabilidade e segurança.
  • Siderurgia e Mineração: Transmissão de sinais em ambientes severos, com presença de agentes químicos e umidade.
  • Usinas de Açúcar e Etanol: Monitoramento e controle de processos em todas as etapas da produção industrial.
  • Setor de Papel e Celulose: Empregado na instrumentação de máquinas e equipamentos de grande porte.
  • Saneamento e Tratamento de Água: Conexão de sensores e medidores em estações de tratamento e sistemas de distribuição.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de Instrumentação Blindado (BF BTC)
Origem 100% Nacional
Parâmetros Elétricos
Tensão de Isolamento 300V
Resistência Elétrica Máxima do Condutor Varia conforme a seção. Ex: $37,08 Omega/km$ para $0,50 mm^2$; $7,63 Omega/km$ para $2,50 mm^2$
Resistência de Isolamento Varia conforme a seção. Ex: $55 MOmega/km$ a 20°C para $0,50 mm^2$; $40 MOmega/km$ a 20°C para $2,50 mm^2$
Capacitância Varia conforme a seção. Ex: $150 nF/km$ para $0,50 mm^2$; $188 nF/km$ para $2,50 mm^2$
Indutância Varia conforme a seção. Ex: $0,34 mH/km$ para $0,50 mm^2$; $0,30 mH/km$ para $2,50 mm^2$
Protocolo Suportado Atende protocolo Hart® (4-20mA)
Design do Produto
Material do Condutor Fios de cobre eletrolítico nu (99,90% de pureza), têmpera mole
Design do Condutor Encordoamento classe 2
Formação Reunião dos condutores em pares, ternas ou quadras
Passo de Torção 50 a 65mm
Material Base da Isolação da Veia Composto termoplástico à base de cloreto de polivinila (PVC/A)
Código de cores das vias Pares: Preto e Branco. Ternas: Preto, Branco e Vermelho
Separador Fita de poliéster
Blindagem Coletiva Fita de poliéster aluminizada com condutor dreno flexível de cobre estanhado ($0,5 mm^2$)
Material Base da Capa Intermediária Composto termoplástico à base de cloreto de polivinila (PVC/ST1)
Blindagem Geral Malha de fios de cobre nu
Material Base da Cobertura Externa Composto termoplástico à base de cloreto de polivinila (PVC/ST1)
Cabo de Comunicação (Opcional) Seção $0,50 mm^2$, isolação em PVC/A, cor azul
Características do Produto
Área de Aplicação Instalações fixas para condução de sinais analógicos (4-20mA) e digitais, instrumentação ponto a ponto, protocolo Hart®, ligações de sensores, medidores e relés em ambientes industriais
Proteção EMI Proteção contra interferências eletromagnéticas externas e máxima imunidade contra "crosstalk" (diafonia)
Temperatura máxima no condutor 70°C (em regime contínuo)
Retardante de chama Sim, anti-chamas e autoextinguível
Resistente a UV Sim
Resistente a químicos Sim
Resistente a umidade Sim
Opções de Construção (Sob Consulta)
Material do Condutor Opcional Cobre estanhado
Classe de Encordoamento Opcional Classe 5 (alta flexibilidade)
Isolação para outras temperaturas PVC/E ($105^{circ}C$), XLPE ($90^{circ}C$ ou $125^{circ}C$), HEPR ($90^{circ}C$), PE ($80^{circ}C$)
Materiais da Cobertura Opcionais PE, PVC/E, PVC/ST2, PVC especial resistente a óleos/graxas, LSZH (composto poliolefínico não halogenado)
Formato da Cobertura Opcional Perfeitamente cilíndrica para áreas classificadas (Ex)
Normas Aplicáveis
ABNT NBR 10300, NBR 6812, NBR 6251
ABNT/MERCOSUL NM-280, NM-IEC 60228
Ensaio de Propagação de Chama NBR NM IEC 60332-3-23, categoria B
TABELA DE DIMENSIONAIS
Seção Nominal (mm²) Resistência Elétrica Máxima (Ω/km) Capacitância (nF/km) Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20°C)
0,5 37,08 150 0,34 55
0,75 25,24 169 0,32 47
1 18,64 180 0,31 43
1,5 12,46 199 0,29 37
2,5 7,63 188 0,3 40
Tipo Seção Nominal (mm²) Nº de Elementos (Pares/Ternas) Diâmetro Externo (mm)
Peso Nominal (Kg/Km)
Pares 0,5 1 8,93 121,48
Pares 0,5 2 9,76 151,18
Pares 0,5 3 12,99 218,52
Pares 0,5 4 13,41 241,74
Pares 0,5 5 13,88 265,88
Pares 0,5 6 14,75 296,2
Pares 0,5 7 15,52 324,97
Pares 0,5 8 16,67 370,69
Pares 0,5 9 17,36 398,97
Pares 0,5 10 17,99 426,26
Pares 0,5 11 18,93 463,53
Pares 0,5 12 19,4 490,14
Pares 0,5 13 19,97 516,74
Pares 0,5 14 20,51 542,66
Pares 0,5 15 21,04 568,58
Pares 0,5 16 21,55 594,16
Pares 0,5 17 22,03 619,06
Pares 0,5 18 22,52 644,31
Pares 0,5 19 23,18 681,18
Pares 0,5 20 23,64 705,98
Pares 0,5 21 24,07 730,43
Pares 0,5 22 24,5 754,89
Pares 0,5 23 24,92 778,99
Pares 0,5 24 25,33 803,09
Pares 0,5 25 25,97 851,17
Pares 0,75 1 9,35 133,93
Pares 0,75 2 10,27 170,83
Pares 0,75 3 13,85 249,43
Pares 0,75 4 14,3 279,16
Pares 0,75 5 14,83 309,92
Pares 0,75 6 15,79 347,51
Pares 0,75 7 16,64 383,39
Pares 0,75 8 17,87 437,44
Pares 0,75 9 18,63 472,77
Pares 0,75 10 19,33 507,01
Pares 0,75 11 20,24 551,99
Pares 0,75 12 20,87 585,47
Pares 0,75 13 21,5 618,95
Pares 0,75 14 22,09 651,67
Pares 0,75 15 22,68 684,39
Pares 0,75 16 23,25 716,74
Pares 0,75 17 23,77 748,33
Pares 0,75 18 24,32 780,3
Pares 0,75 19 25,03 824,83
Pares 0,75 20 25,53 856,31
Pares 0,75 21 26,01 887,41
Pares 0,75 22 26,49 918,5
Pares 0,75 23 26,95 949,21
Pares 0,75 24 27,41 979,92
Pares 0,75 25 28,07 1036,49
Pares 1 1 9,71 145,25
Pares 1 2 10,7 189,03
Pares 1 3 14,57 277,93
Pares 1 4 15,06 313,95
Pares 1 5 15,63 351,07
Pares 1 6 16,67 395,59
Pares 1 7 17,59 438,26
Pares 1 8 18,88 500,15
Pares 1 9 19,71 542,22
Pares 1 10 20,47 583,11
Pares 1 11 21,43 635,39
Pares 1 12 22,12 675,46
Pares 1 13 22,8 715,53
Pares 1 14 23,44 754,78
Pares 1 15 24,08 794,03
Pares 1 16 24,69 832,88
Pares 1 17 25,26 870,91
Pares 1 18 25,85 909,35
Pares 1 19 26,6 961,12
Pares 1 20 27,14 999,03
Pares 1 21 27,66 1036,52
Pares 1 22 28,18 1074,02
Pares 1 23 28,68 1111,09
Pares 1 24 29,17 1148,16
Pares 1 25 39,65 2492,96
Pares 1,5 1 10,27 164,45
Pares 1,5 2 11,37 220,44
Pares 1,5 3 15,71 326,95
Pares 1,5 4 16,26 374,24
Pares 1,5 5 16,89 422,78
Pares 1,5 6 18,06 479,59
Pares 1,5 7 19,09 534,34
Pares 1,5 8 20,48 609,94
Pares 1,5 9 21,41 664,02
Pares 1,5 10 22,25 716,77
Pares 1,5 11 23,31 781,92
Pares 1,5 12 24,07 833,75
Pares 1,5 13 24,84 885,59
Pares 1,5 14 25,55 936,51
Pares 1,5 15 26,26 987,43
Pares 1,5 16 26,95 1037,89
Pares 1,5 17 27,59 1087,45
Pares 1,5 18 28,25 1137,45
Pares 1,5 19 29,06 1202,03
Pares 1,5 20 29,67 1251,45
Pares 1,5 21 30,25 1300,4
Pares 1,5 22 30,83 1349,34
Pares 1,5 23 31,39 1397,82
Pares 1,5 24 31,94 1446,3
Pares 1,5 25 32,65 1524,75
Pares 2,5 1 11,58 214,94
Pares 2,5 2 12,96 298,8
Pares 2,5 3 18,37 450,64
Pares 2,5 4 19,06 522,8
Pares 2,5 5 19,85 596,63
Pares 2,5 6 21,3 681,61
Pares 2,5 7 22,59 763,8
Pares 2,5 8 24,23 872,12
Pares 2,5 9 25,38 953,41
Pares 2,5 10 26,43 1032,91
Pares 2,5 11 27,7 1128,09
Pares 2,5 12 28,65 1206,36
Pares 2,5 13 29,61 1284,62
Pares 2,5 14 30,5 1361,67
Pares 2,5 15 31,39 1438,71
Pares 2,5 16 32,25 1515,13
Pares 2,5 17 33,04 1590,33
Pares 2,5 18 33,86 1666,14
Pares 2,5 19 34,83 1760,49
Pares 2,5 20 35,59 1835,52
Pares 2,5 21 36,31 1909,9
Pares 2,5 22 37,04 1984,29
Pares 2,5 23 37,73 2058,04
Pares 2,5 24 38,42 2131,8
Pares 2,5 25 39,21 2243,65
Ternas 0,5 1 8,79 123,9
Ternas 0,5 2 10,87 165,64
Ternas 0,5 3 12,14 217,33
Ternas 0,5 4 13,43 254,31
Ternas 0,5 5 14,29 283,87
Ternas 0,5 6 15,19 312
Ternas 0,5 7 16 343,17
Ternas 0,5 8 17,18 395,32
Ternas 0,5 9 17,9 430,36
Ternas 0,5 10 18,57 456,71
Ternas 0,5 11 19,43 490,7
Ternas 0,5 12 20,05 524,3
Ternas 0,5 13 20,63 548,74
Ternas 0,5 14 21,2 585,97
Ternas 0,5 15 21,74 609,82
Ternas 0,5 16 22,27 642,17
Ternas 0,5 17 22,78 665,27
Ternas 0,5 18 23,24 688,03
Ternas 0,5 19 23,98 732,02
Ternas 0,5 20 24,33 758,17
Ternas 0,5 21 24,86 785,77
Ternas 0,5 22 25,21 816,17
Ternas 0,5 23 25,74 839,22
Ternas 0,5 24 26,09 869,46
Ternas 0,5 25 27,04 922,4
Ternas 0,75 1 9,24 138,73
Ternas 0,75 2 11,57 191,05
Ternas 0,75 3 12,99 254,57
Ternas 0,75 4 14,43 301,03
Ternas 0,75 5 15,4 339,74
Ternas 0,75 6 16,41 377,37
Ternas 0,75 7 17,31 417,87
Ternas 0,75 8 18,58 480,67
Ternas 0,75 9 19,39 524,98
Ternas 0,75 10 20,14 559,5
Ternas 0,75 11 21,08 604,46
Ternas 0,75 12 21,77 647,15
Ternas 0,75 13 22,42 680,64
Ternas 0,75 14 23,05 726,88
Ternas 0,75 15 23,66 759,71
Ternas 0,75 16 24,26 801,01
Ternas 0,75 17 24,83 833
Ternas 0,75 18 25,34 864,61
Ternas 0,75 19 26,14 918,58
Ternas 0,75 20 26,54 953,46
Ternas 0,75 21 27,13 989,96
Ternas 0,75 22 27,52 1029,07
Ternas 0,75 23 28,11 1061,01
Ternas 0,75 24 28,51 1099,94
Ternas 0,75 25 29,52 1164,05
Ternas 1 1 9,63 152,44
Ternas 1 2 12,17 214,88
Ternas 1 3 13,72 289,55
Ternas 1 4 15,29 345,2
Ternas 1 5 16,34 392,79
Ternas 1 6 17,44 439,61
Ternas 1 7 18,43 489,16
Ternas 1 8 19,77 562,13
Ternas 1 9 20,65 615,44
Ternas 1 10 21,47 658,87
Ternas 1 11 22,48 713,41
Ternas 1 12 23,23 764,95
Ternas 1 13 23,94 807,26
Ternas 1 14 24,63 862,26
Ternas 1 15 25,29 903,85
Ternas 1 16 25,94 953,87
Ternas 1 17 26,56 994,54
Ternas 1 18 27,12 1034,79
Ternas 1 19 27,98 1098,35
Ternas 1 20 28,41 1141,77
Ternas 1 21 29,05 1186,96
Ternas 1 22 29,48 1234,6
Ternas 1 23 30,13 1275,2
Ternas 1 24 30,56 1322,65
Ternas 1 25 31,62 1397,36
Ternas 1,5 1 10,23 176,98
Ternas 1,5 2 13,1 256,52
Ternas 1,5 3 14,85 350,82
Ternas 1,5 4 16,63 423
Ternas 1,5 5 17,82 486,65
Ternas 1,5 6 19,06 550,01
Ternas 1,5 7 20,18 615,88
Ternas 1,5 8 21,64 706,93
Ternas 1,5 9 22,64 776,47
Ternas 1,5 10 23,56 835,99
Ternas 1,5 11 24,67 907,7
Ternas 1,5 12 25,52 975,24
Ternas 1,5 13 26,32 1033,5
Ternas 1,5 14 27,1 1104,38
Ternas 1,5 15 27,86 1161,82
Ternas 1,5 16 28,58 1227,64
Ternas 1,5 17 29,29 1284,04
Ternas 1,5 18 29,92 1339,97
Ternas 1,5 19 30,86 1420,71
Ternas 1,5 20 31,35 1479,64
Ternas 1,5 21 32,08 1540,58
Ternas 1,5 22 32,56 1603,7
Ternas 1,5 23 33,29 1660,03
Ternas 1,5 24 33,78 1722,94
Ternas 1,5 25 34,93 1816,43
Ternas 2,5 1 12,1 238,85
Ternas 2,5 2 15,99 364,81
Ternas 2,5 3 18,37 509,53
Ternas 2,5 4 20,77 622,72
Ternas 2,5 5 22,39 725,92
Ternas 2,5 6 24,07 830,29
Ternas 2,5 7 25,59 936,49
Ternas 2,5 8 27,42 1073,27
Ternas 2,5 9 28,77 1182,89
Ternas 2,5 10 30,03 1282,05
Ternas 2,5 11 31,46 1396,7
Ternas 2,5 12 32,61 1503,59
Ternas 2,5 13 33,7 1601,05
Ternas 2,5 14 34,75 1710,91
Ternas 2,5 15 35,77 1807,26
Ternas 2,5 16 36,76 1911,83
Ternas 2,5 17 37,72 2006,76
Ternas 2,5 18 38,58 2101,07
Ternas 2,5 19 39,77 2224,76
Ternas 2,5 20 40,43 2321,57
Ternas 2,5 21 41,42 2421,09
Ternas 2,5 22 42,08 2522,01
Ternas 2,5 23 43,07 2616,85
Ternas 2,5 24 43,73 2717,48
Ternas 2,5 25 45,14 2858,82
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
