Cabo de Instrumentação;  Blindado em Fita e Fita de Aço; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Blindado em Fita (BF) / Fita de Aço (FA) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação BF FA: A Solução Definitiva para Sinais Industriais Projetado para as mais exigentes aplicações industriais, este cabo garante a transmissão de sinais analógicos e digitais com máxima fidelidade. Sua construção robusta com dupla blindagem e fita de aço oferece proteção superior, assegurando a integridade e a continuidade dos seus processos.
  • Proteção Superior Contra Interferência: Blindagem coletiva que anula ruídos eletromagnéticos e diafonia, garantindo um sinal limpo.
  • Máxima Resistência Mecânica: Armadura com fita de aço galvanizado protege contra impactos, esmagamento e outras agressões.
  • Fidelidade Total do Sinal: Condutores 100% cobre que asseguram menor resistência ôhmica e mínima perda dielétrica.
  • Durabilidade em Ambientes Hostis: Cobertura resistente a umidade, raios UV, produtos químicos e com propriedade antichama.
  • Ampla Aplicação Industrial: Ideal para sinais 4-20mA, protocolo Hart®, sensores diversos, medidores e automação em geral.

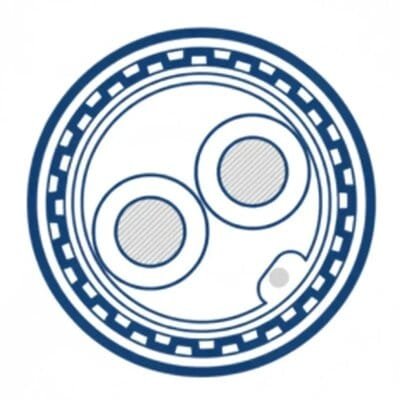

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares, ternas ou quadras.
  • Passo de torção: 50 a 65mm
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm², formado por fios de cobre eletrolítico estanhado.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado)
  • Capa intermediaria em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Fita de aço galvanizado.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
DETALHES

Benefícios

  • Proteção superior de sinal: Blindagem coletiva com fita aluminizada que assegura máxima imunidade a interferências eletromagnéticas e diafonia.
  • Alta resistência mecânica: Possui fita de aço galvanizado, oferecendo excelente proteção contra impactos e agressões mecânicas.
  • Transmissão confiável: Condutor de cobre puro com baixa resistência ôhmica, garantindo mínima perda de sinal e maior eficiência.
  • Segurança elevada: Composto com características antichama e autoextinguível, em conformidade com as rigorosas normas de segurança contra incêndio.
  • Durabilidade em ambientes industriais: Construção robusta e flexível com resistência a produtos químicos, umidade e raios UV.
  • Compatibilidade de protocolo: Otimizado para sinais analógicos (4-20mA), digitais e para a comunicação com protocolo Hart®.
  • Qualidade assegurada: Fabricado com cobre eletrolítico 100% virgem, proporcionando desempenho superior e maior vida útil ao cabo.
  • Instalação simplificada: A flexibilidade do cabo facilita o manuseio e a montagem em eletrocalhas e leitos industriais.
  • Sinal limpo e estável: A blindagem eficiente com dreno de cobre estanhado previne ruídos e interferências externas no sinal.
  • Proteção robusta: Cobertura em PVC que reforça a proteção do cabo contra as condições adversas do ambiente industrial.

Aplicações

  • Instrumentação de processos: Condução de sinais analógicos e digitais para controle e monitoramento em ambientes industriais.
  • Sistemas de automação: Ligação de sensores de pressão, temperatura, nível e vazão a sistemas de controle centralizados.
  • Redes de comunicação industrial: Utilização em sistemas de instrumentação ponto a ponto e com comunicação via protocolo Hart®.
  • Circuitos de comando e controle: Alimentação de relés, contatores e outros dispositivos eletrônicos em painéis elétricos.
  • Ambientes com ruído eletromagnético: Ideal para instalações em plantas industriais com alta densidade de motores e inversores de frequência.
  • Instalações fixas: Aplicação geral em indústrias químicas, petroquímicas, de papel e celulose, e de alimentos.
  • Áreas com risco de impacto: Perfeito para locais onde o cabo está sujeito a danos por impacto, graças à sua proteção mecânica.
  • Medidores e detectores: Conexão confiável de diversos tipos de medidores e detectores para aquisição de dados precisa.
  • Indústria de mineração e siderurgia: Empregado em ambientes severos que exigem um cabo com alta robustez e confiabilidade de sinal.
  • Projetos de engenharia: Solução versátil para diversas necessidades de transmissão de sinal em projetos de engenharia customizados.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de instrumentação com blindagem em fita de aço (BF FA) para 300V.
Parâmetros Elétricos
Tensão de Isolamento 300V
Ensaios de Rotina Resistência elétrica do condutor a 20°C, Tensão elétrica em Corrente Alternada, Resistência de isolamento.
Parâmetros Elétricos por Seção
Seção Nominal de 0,50 mm² Resistência Elétrica Máxima: 37,08 Ω/km | Capacitância: 150 nF/km | Indutância: 0,34 mH/km | Resistência de Isolamento (20°C): 55 MΩ/km
Seção Nominal de 0,75 mm² Resistência Elétrica Máxima: 25,24 Ω/km | Capacitância: 169 nF/km | Indutância: 0,32 mH/km | Resistência de Isolamento (20°C): 47 MΩ/km
Seção Nominal de 1,00 mm² Resistência Elétrica Máxima: 18,64 Ω/km | Capacitância: 180 nF/km | Indutância: 0,31 mH/km | Resistência de Isolamento (20°C): 43 MΩ/km
Seção Nominal de 1,50 mm² Resistência Elétrica Máxima: 12,46 Ω/km | Capacitância: 199 nF/km | Indutância: 0,29 mH/km | Resistência de Isolamento (20°C): 37 MΩ/km
Seção Nominal de 2,50 mm² Resistência Elétrica Máxima: 7,63 Ω/km | Capacitância: 188 nF/km | Indutância: 0,30 mH/km | Resistência de Isolamento (20°C): 40 MΩ/km
Design do Produto
Material do Condutor Fios de cobre eletrolítico nu, têmpera mole (99,90% de pureza).
Design do Condutor Encordoamento classe 2, conforme NBR NM 280.
Material Base da Isolação da Veia Composto termoplástico à base de cloreto de polivinila (PVC/A).
Tipo de Torção Condutores reunidos em pares, ternas ou quadras.
Passo de Torção 50 a 65 mm.
Separador Fita de poliéster.
Blindagem Blindagem coletiva em fita de poliéster aluminizada com dreno de cobre estanhado (0,5 mm²) e blindagem mecânica em fita de aço galvanizado.
Material da Capa Intermediária Composto termoplástico à base de cloreto de polivinila (PVC/ST1).
Material da Cobertura Externa Composto termoplástico à base de cloreto de polivinila (PVC/ST1).
Código de Cores das Vias Pares: Preto e Branco. Ternas: Preto, Branco e Vermelho.
Cabo de Comunicação (Opcional) Condutor de 0,50 mm² com isolação em PVC/A na cor azul.
Características do Produto
Área de Aplicação Instalações fixas, condução de sinais analógicos (4-20mA), digitais, instrumentação ponto a ponto, protocolo Hart®, ligações de sensores, medidores e alimentação de relés em ambientes industriais.
Temperatura Máxima no Condutor 70°C em regime contínuo.
Retardante de Chama Sim, antichama e autoextinguível conforme NBR NM IEC 60332-3-23, categoria B.
Resistente a UV Sim.
Resistente a Químicos Sim.
Resistente a Umidade Sim.
Proteção Mecânica Excelente resistência a impactos devido à fita de aço galvanizado.
Proteção Eletromagnética Proteção contra interferências eletromagnéticas externas e imunidade contra "crosstalk" (diafonia).
Opções de Construção (Sob Consulta)
Condutor Cobre estanhado; Classe 5 de encordoamento.
Materiais de Isolação (Outras Temperaturas) PVC/E (105°C), XLPE (90°C ou 125°C), HEPR (90°C), PE (80°C).
Materiais de Cobertura PE, PVC/E, PVC/ST2, PVC especial resistente a óleos e químicos, LSZH (não halogenado).
Formato da Cobertura Perfeitamente cilíndrica para uso com prensa cabo em áreas classificadas (Ex).
Normas Aplicáveis
ABNT NBR 10300 Construção de cabos de instrumentação.
ABNT NBR NM 280 / NM-IEC 60228 Condutores de cabos isolados.
ABNT NBR NM IEC 60332-3-23 Ensaio de propagação vertical da chama.
ABNT NBR 6812 Fios e cabos elétricos - Queima vertical (fogueira).
ABNT NBR 6251 Cabos de potência com isolação extrudada.
TABELA DE DIMENSIONAIS
Seção Nominal (mm²) Tipo Número de Pares/Ternas Diâmetro Externo (mm) Peso Nominal (Kg/Km) Resistência Elétrica Máxima (Ω/km) Capacitância (Nf/km) Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20°C)
0,5 Pares 1 8,67 128,33 37,08 150 0,34 55
0,5 Pares 2 9,41 156,02 37,08 150 0,34 55
0,5 Pares 3 12,3 221,04 37,08 150 0,34 55
0,5 Pares 4 12,67 246,72 37,08 150 0,34 55
0,5 Pares 5 13,09 268,9 37,08 150 0,34 55
0,5 Pares 6 13,87 292,77 37,08 150 0,34 55
0,5 Pares 7 14,56 319,54 37,08 150 0,34 55
0,5 Pares 8 15,63 366,59 37,08 150 0,34 55
0,5 Pares 9 16,25 397,2 37,08 150 0,34 55
0,5 Pares 10 16,81 418,02 37,08 150 0,34 55
0,5 Pares 11 17,58 448,17 37,08 150 0,34 55
0,5 Pares 12 18,09 477,11 37,08 150 0,34 55
0,5 Pares 13 18,61 497,22 37,08 150 0,34 55
0,5 Pares 14 19,08 529,9 37,08 150 0,34 55
0,5 Pares 15 19,56 549,36 37,08 150 0,34 55
0,5 Pares 16 20,02 577,28 37,08 150 0,34 55
0,5 Pares 17 20,44 595,74 37,08 150 0,34 55
0,5 Pares 18 20,88 614,51 37,08 150 0,34 55
0,5 Pares 19 21,5 652,87 37,08 150 0,34 55
0,5 Pares 20 21,9 675,61 37,08 150 0,34 55
0,5 Pares 21 22,29 698 37,08 150 0,34 55
0,5 Pares 22 22,68 724,79 37,08 150 0,34 55
0,5 Pares 23 23,05 742,45 37,08 150 0,34 55
0,5 Pares 24 23,42 768,9 37,08 150 0,34 55
0,5 Pares 25 24,03 812,94 37,08 150 0,34 55
0,5 Ternas 1 8,95 135,42 37,08 150 0,34 55
0,5 Ternas 2 11,03 179,57 37,08 150 0,34 55
0,5 Ternas 3 12,3 234,79 37,08 150 0,34 55
0,5 Ternas 4 13,59 273,18 37,08 150 0,34 55
0,5 Ternas 5 14,45 303,85 37,08 150 0,34 55
0,5 Ternas 6 15,35 333,4 37,08 150 0,34 55
0,5 Ternas 7 16,16 365,85 37,08 150 0,34 55
0,5 Ternas 8 17,34 419,37 37,08 150 0,34 55
0,5 Ternas 9 18,06 455,55 37,08 150 0,34 55
0,5 Ternas 10 18,73 481,96 37,08 150 0,34 55
0,5 Ternas 11 19,59 518,07 37,08 150 0,34 55
0,5 Ternas 12 20,21 552,63 37,08 150 0,34 55
0,5 Ternas 13 20,79 578 37,08 150 0,34 55
0,5 Ternas 14 21,36 616,12 37,08 150 0,34 55
0,5 Ternas 15 21,9 640,84 37,08 150 0,34 55
0,5 Ternas 16 22,43 674,03 37,08 150 0,34 55
0,5 Ternas 17 22,94 697,93 37,08 150 0,34 55
0,5 Ternas 18 23,4 721,45 37,08 150 0,34 55
0,5 Ternas 19 24,14 766,32 37,08 150 0,34 55
0,5 Ternas 20 24,49 793,12 37,08 150 0,34 55
0,5 Ternas 21 25,02 821,5 37,08 150 0,34 55
0,5 Ternas 22 25,37 852,53 37,08 150 0,34 55
0,5 Ternas 23 25,9 876,34 37,08 150 0,34 55
0,5 Ternas 24 26,25 907,2 37,08 150 0,34 55
0,5 Ternas 25 27,2 960,93 37,08 150 0,34 55
0,75 Pares 1 9,09 141,29 25,24 169 0,32 47
0,75 Pares 2 9,92 176,12 25,24 169 0,32 47
0,75 Pares 3 13,15 252,77 25,24 169 0,32 47
0,75 Pares 4 13,57 284,82 25,24 169 0,32 47
0,75 Pares 5 14,04 313,48 25,24 169 0,32 47
0,75 Pares 6 14,91 344,57 25,24 169 0,32 47
0,75 Pares 7 15,68 378,37 25,24 169 0,32 47
0,75 Pares 8 16,83 433,67 25,24 169 0,32 47
0,75 Pares 9 17,52 471,24 25,24 169 0,32 47
0,75 Pares 10 18,15 498,92 25,24 169 0,32 47
0,75 Pares 11 18,99 536,67 25,24 169 0,32 47
0,75 Pares 12 19,56 572,37 25,24 169 0,32 47
0,75 Pares 13 20,13 599,24 25,24 169 0,32 47
0,75 Pares 14 20,67 638,61 25,24 169 0,32 47
0,75 Pares 15 21,2 664,75 25,24 169 0,32 47
0,75 Pares 16 21,71 699,31 25,24 169 0,32 47
0,75 Pares 17 22,19 724,33 25,24 169 0,32 47
0,75 Pares 18 22,68 749,7 25,24 169 0,32 47
0,75 Pares 19 23,34 795,58 25,24 169 0,32 47
0,75 Pares 20 23,8 824,87 25,24 169 0,32 47
0,75 Pares 21 24,23 853,77 25,24 169 0,32 47
0,75 Pares 22 24,66 887,07 25,24 169 0,32 47
0,75 Pares 23 25,08 911,19 25,24 169 0,32 47
0,75 Pares 24 25,49 944,1 25,24 169 0,32 47
0,75 Pares 25 26,13 996,46 25,24 169 0,32 47
0,75 Ternas 1 9,4 150,99 25,24 169 0,32 47
0,75 Ternas 2 11,73 206,02 25,24 169 0,32 47
0,75 Ternas 3 13,15 273,49 25,24 169 0,32 47
0,75 Ternas 4 14,59 321,54 25,24 169 0,32 47
0,75 Ternas 5 15,56 361,48 25,24 169 0,32 47
0,75 Ternas 6 16,57 400,7 25,24 169 0,32 47
0,75 Ternas 7 17,47 442,64 25,24 169 0,32 47
0,75 Ternas 8 18,74 506,95 25,24 169 0,32 47
0,75 Ternas 9 19,55 552,54 25,24 169 0,32 47
0,75 Ternas 10 20,3 588,24 25,24 169 0,32 47
0,75 Ternas 11 21,24 634,45 25,24 169 0,32 47
0,75 Ternas 12 21,93 678,21 25,24 169 0,32 47
0,75 Ternas 13 22,58 712,75 25,24 169 0,32 47
0,75 Ternas 14 23,21 759,98 25,24 169 0,32 47
0,75 Ternas 15 23,82 793,79 25,24 169 0,32 47
0,75 Ternas 16 24,42 836,03 25,24 169 0,32 47
0,75 Ternas 17 24,99 868,91 25,24 169 0,32 47
0,75 Ternas 18 25,5 901,38 25,24 169 0,32 47
0,75 Ternas 19 26,3 956,33 25,24 169 0,32 47
0,75 Ternas 20 26,7 991,93 25,24 169 0,32 47
0,75 Ternas 21 27,29 1029,31 25,24 169 0,32 47
0,75 Ternas 22 27,68 1069,12 25,24 169 0,32 47
0,75 Ternas 23 28,27 1101,92 25,24 169 0,32 47
0,75 Ternas 24 28,67 1141,54 25,24 169 0,32 47
0,75 Ternas 25 29,68 1206,52 25,24 169 0,32 47
1 Pares 1 9,45 153,04 18,64 180 0,31 43
1 Pares 2 10,35 194,69 18,64 180 0,31 43
1 Pares 3 13,88 281,96 18,64 180 0,31 43
1 Pares 4 14,33 320,18 18,64 180 0,31 43
1 Pares 5 14,84 355,09 18,64 180 0,31 43
1 Pares 6 15,79 393,07 18,64 180 0,31 43
1 Pares 7 16,63 433,6 18,64 180 0,31 43
1 Pares 8 17,84 496,66 18,64 180 0,31 43
1 Pares 9 18,6 540,89 18,64 180 0,31 43
1 Pares 10 19,29 575,14 18,64 180 0,31 43
1 Pares 11 20,18 620,1 18,64 180 0,31 43
1 Pares 12 20,81 662,3 18,64 180 0,31 43
1 Pares 13 21,43 695,67 18,64 180 0,31 43
1 Pares 14 22,01 741,46 18,64 180 0,31 43
1 Pares 15 22,59 774,03 18,64 180 0,31 43
1 Pares 16 23,15 814,99 18,64 180 0,31 43
1 Pares 17 23,67 846,34 18,64 180 0,31 43
1 Pares 18 24,21 878,07 18,64 180 0,31 43
1 Pares 19 24,91 931,08 18,64 180 0,31 43
1 Pares 20 25,41 966,68 18,64 180 0,31 43
1 Pares 21 25,88 1001,87 18,64 180 0,31 43
1 Pares 22 26,35 1041,45 18,64 180 0,31 43
1 Pares 23 26,8 1071,81 18,64 180 0,31 43
1 Pares 24 27,26 1110,97 18,64 180 0,31 43
1 Pares 25 27,91 1171,14 18,64 180 0,31 43
1 Ternas 1 9,79 165,34 18,64 180 0,31 43
1 Ternas 2 12,33 230,73 18,64 180 0,31 43
1 Ternas 3 13,88 309,71 18,64 180 0,31 43
1 Ternas 4 15,45 367,1 18,64 180 0,31 43
1 Ternas 5 16,5 416,03 18,64 180 0,31 43
1 Ternas 6 17,6 464,59 18,64 180 0,31 43
1 Ternas 7 18,59 515,71 18,64 180 0,31 43
1 Ternas 8 19,93 590,32 18,64 180 0,31 43
1 Ternas 9 20,81 645,02 18,64 180 0,31 43
1 Ternas 10 21,63 689,73 18,64 180 0,31 43
1 Ternas 11 22,64 745,63 18,64 180 0,31 43
1 Ternas 12 23,39 798,34 18,64 180 0,31 43
1 Ternas 13 24,1 841,79 18,64 180 0,31 43
1 Ternas 14 24,79 897,87 18,64 180 0,31 43
1 Ternas 15 25,45 940,53 18,64 180 0,31 43
1 Ternas 16 26,1 991,57 18,64 180 0,31 43
1 Ternas 17 26,72 1033,21 18,64 180 0,31 43
1 Ternas 18 27,28 1074,4 18,64 180 0,31 43
1 Ternas 19 28,14 1139,02 18,64 180 0,31 43
1 Ternas 20 28,57 1183,23 18,64 180 0,31 43
1 Ternas 21 29,21 1229,38 18,64 180 0,31 43
1 Ternas 22 29,64 1277,78 18,64 180 0,31 43
1 Ternas 23 30,29 1319,32 18,64 180 0,31 43
1 Ternas 24 30,72 1367,52 18,64 180 0,31 43
1 Ternas 25 31,78 1443,16 18,64 180 0,31 43
1,5 Pares 1 10,03 173,85 12,46 199 0,29 37
1,5 Pares 2 11,06 228,22 12,46 199 0,29 37
1,5 Pares 3 15,06 334,46 12,46 199 0,29 37
1,5 Pares 4 15,58 384,32 12,46 199 0,29 37
1,5 Pares 5 16,16 431,02 12,46 199 0,29 37
1,5 Pares 6 17,24 481,82 12,46 199 0,29 37
1,5 Pares 7 18,19 534,91 12,46 199 0,29 37
1,5 Pares 8 19,52 612,22 12,46 199 0,29 37
1,5 Pares 9 20,37 668,92 12,46 199 0,29 37
1,5 Pares 10 21,15 715,47 12,46 199 0,29 37
1,5 Pares 11 22,15 773,79 12,46 199 0,29 37
1,5 Pares 12 22,85 828,18 12,46 199 0,29 37
1,5 Pares 13 23,56 873,73 12,46 199 0,29 37
1,5 Pares 14 24,22 931,6 12,46 199 0,29 37
1,5 Pares 15 24,88 976,24 12,46 199 0,29 37
1,5 Pares 16 25,52 1029,22 12,46 199 0,29 37
1,5 Pares 17 26,1 1072,47 12,46 199 0,29 37
1,5 Pares 18 26,71 1116,16 12,46 199 0,29 37
1,5 Pares 19 27,49 1182,42 12,46 199 0,29 37
1,5 Pares 20 28,05 1229,9 12,46 199 0,29 37
1,5 Pares 21 28,59 1276,91 12,46 199 0,29 37
1,5 Pares 22 29,12 1328,32 12,46 199 0,29 37
1,5 Pares 23 29,64 1370,45 12,46 199 0,29 37
1,5 Pares 24 30,15 1421,38 12,46 199 0,29 37
1,5 Pares 25 30,84 1495,9 12,46 199 0,29 37
1,5 Ternas 1 10,42 191,16 12,46 199 0,29 37
1,5 Ternas 2 13,31 275,84 12,46 199 0,29 37
1,5 Ternas 3 15,06 375,99 12,46 199 0,29 37
1,5 Ternas 4 16,85 450,95 12,46 199 0,29 37
1,5 Ternas 5 18,05 516,92 12,46 199 0,29 37
1,5 Ternas 6 19,29 583,08 12,46 199 0,29 37
1,5 Ternas 7 20,42 651,52 12,46 199 0,29 37
1,5 Ternas 8 21,89 745,3 12,46 199 0,29 37
1,5 Ternas 9 22,89 817,22 12,46 199 0,29 37
1,5 Ternas 10 23,82 878,99 12,46 199 0,29 37
1,5 Ternas 11 24,93 953,08 12,46 199 0,29 37
1,5 Ternas 12 25,79 1022,73 12,46 199 0,29 37
1,5 Ternas 13 26,59 1083,08 12,46 199 0,29 37
1,5 Ternas 14 27,37 1155,97 12,46 199 0,29 37
1,5 Ternas 15 28,13 1215,4 12,46 199 0,29 37
1,5 Ternas 16 28,86 1285,17 12,46 199 0,29 37
1,5 Ternas 17 29,57 1341,45 12,46 199 0,29 37
1,5 Ternas 18 30,21 1399,22 12,46 199 0,29 37
1,5 Ternas 19 31,15 1481,99 12,46 199 0,29 37
1,5 Ternas 20 31,64 1542,59 12,46 199 0,29 37
1,5 Ternas 21 32,37 1605,39 12,46 199 0,29 37
1,5 Ternas 22 32,86 1670,15 12,46 199 0,29 37
1,5 Ternas 23 33,6 1728,32 12,46 199 0,29 37
1,5 Ternas 24 34,08 1792,85 12,46 199 0,29 37
1,5 Ternas 25 35,24 1888,28 12,46 199 0,29 37
2,5 Pares 1 11,8 231,56 7,63 188 0,3 40
2,5 Pares 2 13,2 319,38 7,63 188 0,3 40
2,5 Pares 3 18,66 477,8 7,63 188 0,3 40
2,5 Pares 4 19,35 557,88 7,63 188 0,3 40
2,5 Pares 5 20,15 635,27 7,63 188 0,3 40
2,5 Pares 6 21,62 719,82 7,63 188 0,3 40
2,5 Pares 7 22,92 805,9 7,63 188 0,3 40
2,5 Pares 8 24,57 921,28 7,63 188 0,3 40
2,5 Pares 9 25,73 1010,69 7,63 188 0,3 40
2,5 Pares 10 26,8 1089,45 7,63 188 0,3 40
2,5 Pares 11 28,07 1183,15 7,63 188 0,3 40
2,5 Pares 12 29,04 1269,4 7,63 188 0,3 40
2,5 Pares 13 30 1346,81 7,63 188 0,3 40
2,5 Pares 14 30,9 1436,21 7,63 188 0,3 40
2,5 Pares 15 31,8 1512,38 7,63 188 0,3 40
2,5 Pares 16 32,66 1596,71 7,63 188 0,3 40
2,5 Pares 17 33,46 1670,99 7,63 188 0,3 40
2,5 Pares 18 34,29 1745,87 7,63 188 0,3 40
2,5 Pares 19 35,27 1847,13 7,63 188 0,3 40
2,5 Pares 20 36,04 1925,59 7,63 188 0,3 40
2,5 Pares 21 36,77 2003,39 7,63 188 0,3 40
2,5 Pares 22 37,5 2085,59 7,63 188 0,3 40
2,5 Pares 23 38,2 2158,34 7,63 188 0,3 40
2,5 Pares 24 38,9 2239,89 7,63 188 0,3 40
2,5 Pares 25 39,68 2352,74 7,63 188 0,3 40
2,5 Ternas 1 12,33 259,31 7,63 188 0,3 40
2,5 Ternas 2 16,26 392,58 7,63 188 0,3 40
2,5 Ternas 3 18,66 546,88 7,63 188 0,3 40
2,5 Ternas 4 21,09 665,32 7,63 188 0,3 40
2,5 Ternas 5 22,72 773,12 7,63 188 0,3 40
2,5 Ternas 6 24,41 882,76 7,63 188 0,3 40
2,5 Ternas 7 25,94 993,92 7,63 188 0,3 40
2,5 Ternas 8 27,79 1135,89 7,63 188 0,3 40
2,5 Ternas 9 29,16 1250,2 7,63 188 0,3 40
2,5 Ternas 10 30,42 1353,87 7,63 188 0,3 40
2,5 Ternas 11 31,87 1473,21 7,63 188 0,3 40
2,5 Ternas 12 33,03 1584,43 7,63 188 0,3 40
2,5 Ternas 13 34,13 1686,16 7,63 188 0,3 40
2,5 Ternas 14 35,19 1800,18 7,63 188 0,3 40
2,5 Ternas 15 36,22 1900,67 7,63 188 0,3 40
2,5 Ternas 16 37,22 2009,32 7,63 188 0,3 40
2,5 Ternas 17 38,19 2108,24 7,63 188 0,3 40
2,5 Ternas 18 39,05 2206,47 7,63 188 0,3 40
2,5 Ternas 19 40,26 2334,4 7,63 188 0,3 40
2,5 Ternas 20 40,93 2434,88 7,63 188 0,3 40
2,5 Ternas 21 41,93 2538,36 7,63 188 0,3 40
2,5 Ternas 22 42,59 2642,92 7,63 188 0,3 40
2,5 Ternas 23 43,59 2741,68 7,63 188 0,3 40
2,5 Ternas 24 44,26 2845,93 7,63 188 0,3 40
2,5 Ternas 25 45,67 2991,43 7,63 188 0,3 40
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

BOBINA1 (1)
BOBINA2
empilhadeira

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.

2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
