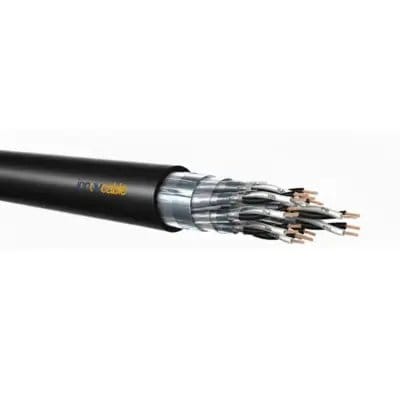

Cabo de Instrumentação;  Blindado em Fita; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Blindado em Fita (BF) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação Blindado para Performance Industrial Desenvolvido para instalações industriais que exigem máxima confiabilidade na transmissão de sinais. Este cabo possui blindagem coletiva superior, garantindo proteção total contra interferências eletromagnéticas e diafonia (“crosstalk”), assegurando a precisão e a integridade dos seus dados.
  • Proteção e Segurança Total: Material com propriedade antichama, protegendo seus equipamentos e sua equipe.
  • Transmissão de Sinal Pura: Blindagem coletiva que elimina interferências eletromagnéticas e ruídos externos.
  • Alta Durabilidade e Resistência: Excelente flexibilidade e proteção contra produtos químicos, umidade e raios UV.
  • Conectividade Industrial Versátil: Perfeito para sinais analógicos, digitais, protocolo Hart e sensores diversos.
  • Qualidade de Ponta a Ponta: Fabricado com cobre 100% virgem, garantindo máxima condutividade e eficiência.

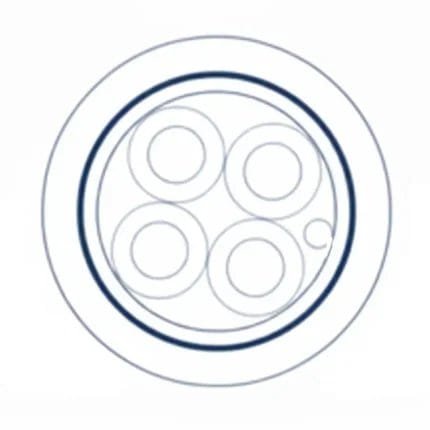

DESIGN DO PRODUTO
  • Condutor: Encordoado, formado por fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 2 NBR NM 280.
  • Isolação: Composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião: Condutores reunidos em pares, ternas ou quadras.
  • Passo de torção: 50 a 65mm.
  • Blindagem: Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm² formado por fios de cobre eletrolítico estanhado.
  • Cabo de Comunicação (quando aplicado): Formado por condutor encordoado de seção 0,50mm² com isolação em (PVC/A) na cor azul.
  • Cobertura: Composto termoplástico à base de cloreto de polivinila (PVC/ST1) na cor Preta.
DETALHES

Benefícios

  • Sinalização segura: Blindagem coletiva que protege contra interferências eletromagnéticas.
  • Alta flexibilidade: Pode ser fabricado com condutores classe 5 para máxima maleabilidade.
  • Resistência superior: Excelente contra produtos químicos, umidade e raios UV.
  • Segurança aprimorada: Propriedade antichama e autoextinguível para maior proteção.
  • Qualidade garantida: Fabricado com cobre eletrolítico puro para menor perda dielétrica.
  • Transmissão eficiente: Baixa resistência ôhmica para melhor performance do sinal.
  • Redução de ruídos: Máxima imunidade contra o surgimento de "crosstalk" (diafonia).
  • Instalação versátil: Utilizado em instalações fixas em ambientes industriais.
  • Compatibilidade de protocolo: Atende ao protocolo Hart (4-20mA) e sinais digitais.
  • Durabilidade elevada: Cobertura em PVC resistente, com opções para óleos e graxas.

Aplicações

  • Sinais analógicos: Ideal para a condução de sinais de instrumentação (4-20mA).
  • Sinais digitais: Utilizado na transmissão de dados em sistemas de automação.
  • Instrumentação ponto a ponto: Conexão direta entre dispositivos de medição e controle.
  • Protocolo Hart: Empregado em sistemas que utilizam essa tecnologia de comunicação.
  • Ligação de sensores: Conecta uma ampla variedade de sensores industriais ao sistema.
  • Medidores diversos: Alimentação e comunicação com medidores de vazão, pressão, etc.
  • Alimentação de relés: Utilizado para energizar relés convencionais e eletrônicos.
  • Automação industrial: Aplicação geral em processos e plantas industriais.
  • Controle de processos: Essencial em sistemas que necessitam de monitoramento preciso.
  • Ambientes agressivos: Pode ser usado em locais com presença de umidade e agentes químicos.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de instrumentação BF, para instalações fixas.
Parâmetros Elétricos
Tensão de Isolamento 300V
Ensaios de Rotina Resistência elétrica do condutor a 20°C, Tensão elétrica em Corrente Alternada, Resistência de isolamento.
Resistência Elétrica Máxima Varia conforme a seção: 37,08 Ω/km (0,50mm²), 25,24 Ω/km (0,75mm²), 18,64 Ω/km (1,00mm²), 12,46 Ω/km (1,50mm²), 7,63 Ω/km (2,50mm²)
Capacitância Varia conforme a seção: 150 nF/km (0,50mm²), 169 nF/km (0,75mm²), 180 nF/km (1,00mm²), 199 nF/km (1,50mm²), 188 nF/km (2,50mm²)
Indutância Varia conforme a seção: 0,34 mH/km (0,50mm²), 0,32 mH/km (0,75mm²), 0,31 mH/km (1,00mm²), 0,29 mH/km (1,50mm²), 0,30 mH/km (2,50mm²)
Resistência de Isolamento Varia conforme a seção: 55 MΩ/km (0,50mm²), 47 MΩ/km (0,75mm²), 43 MΩ/km (1,00mm²), 37 MΩ/km (1,50mm²), 40 MΩ/km (2,50mm²)
Design do Produto
Material do Condutor Fios de cobre eletrolítico nu, têmpera mole. Opcional em cobre estanhado.
Classe de Encordoamento Classe 2. Opcional classe 5.
Isolação da Veia Composto termoplástico à base de cloreto de polivinila (PVC/A).
Reunião dos Condutores Pares, ternas ou quadras.
Passo de Torção 50 a 65mm.
Blindagem Blindagem coletiva em fita de poliéster aluminizada com condutor dreno flexível de 0,5 mm² de cobre estanhado.
Separador Fita de poliéster.
Cabo de Comunicação Condutor de 0,50mm² com isolação em PVC/A na cor azul (quando aplicado).
Cobertura Externa Composto termoplástico à base de cloreto de polivinila (PVC/ST1).
Cor da Cobertura Preta.
Identificação das Vias Pares: Preto e Branco. Ternas: Preto, Branco e Vermelho.
Características do Produto
Área de Aplicação Instalações fixas para condução de sinais analógicos (4-20mA), digitais, instrumentação ponto a ponto, protocolo Hart, ligações de sensores, medidores e alimentação de relés em ambientes industriais.
Temperatura Máxima no Condutor 70°C em regime contínuo (PVC/A).
Retardante de chama Sim, antichama e autoextinguível.
Resistente a UV Sim.
Resistente a Químicos Sim, resistente a umidade e produtos químicos. Opcional em PVC especial para óleos e graxas.
Livre de Halogênio (LSZH) Disponível como opção construtiva.
Proteção EMI Proteção contra interferências eletromagnéticas externas e imunidade contra "crosstalk" (diafonia).
Opções Construtivas (Sob Consulta)
Condutor Cobre estanhado, Classe 5 de encordoamento.
Material de Isolação (Outras Temperaturas) PVC/E (105°C), XLPE (90°C ou 125°C), HEPR (90°C), PE (80°C).
Material da Cobertura PE, PVC/E, PVC/ST2 (resistente a óleos), LSZH.
Formato da Cobertura Cobertura cilíndrica para prensa cabo em áreas classificadas (Ex).
Normas Aplicáveis
ABNT/MERCOSUL NM-280, NM-IEC 60228
ABNT NBR 10300, NBR 6812, NBR 6251
Ensaio de Propagação de Chama NBR NM IEC 60332-3-23, categoria B
TABELA DE DIMENSIONAIS
Configuração Seção Nominal (mm²) Número de Elementos Diâmetro Externo (mm)
Peso Nominal (Kg/Km)
Pares 0,5 1 6,15 47,66
Pares 0,5 2 7,04 69,82
Pares 0,5 3 10,5 110,19
Pares 0,5 4 10,95 134,66
Pares 0,5 5 11,45 155,26
Pares 0,5 6 12,38 174,88
Pares 0,5 7 13,21 198,32
Pares 0,5 8 13,99 226,04
Pares 0,5 9 14,73 253,58
Pares 0,5 10 15,41 271,92
Pares 0,5 11 16,08 290,39
Pares 0,5 12 16,7 317,25
Pares 0,5 13 17,31 335,39
Pares 0,5 14 17,88 366,49
Pares 0,5 15 18,45 384,47
Pares 0,5 16 19 411,14
Pares 0,5 17 19,51 428,67
Pares 0,5 18 20,03 446,49
Pares 0,5 19 20,52 472,79
Pares 0,5 20 21,01 494,75
Pares 0,5 21 21,47 516,55
Pares 0,5 22 21,94 542,82
Pares 0,5 23 22,38 560,13
Pares 0,5 24 22,82 586,3
Pares 0,5 25 23,06 605,7
Pares 0,75 1 6,6 56,22
Pares 0,75 2 7,58 84,95
Pares 0,75 3 11,42 134,6
Pares 0,75 4 11,91 165,4
Pares 0,75 5 12,47 192,41
Pares 0,75 6 13,5 218,99
Pares 0,75 7 14,41 249,32
Pares 0,75 8 15,28 283,92
Pares 0,75 9 16,1 318,32
Pares 0,75 10 16,84 343,47
Pares 0,75 11 17,59 368,78
Pares 0,75 12 18,27 402,42
Pares 0,75 13 18,95 427,37
Pares 0,75 14 19,58 465,23
Pares 0,75 15 20,21 489,99
Pares 0,75 16 20,82 523,43
Pares 0,75 17 21,38 547,69
Pares 0,75 18 21,97 572,28
Pares 0,75 19 22,5 605,3
Pares 0,75 20 23,04 633,99
Pares 0,75 21 23,56 662,5
Pares 0,75 22 24,07 695,51
Pares 0,75 23 24,56 719,51
Pares 0,75 24 25,05 752,4
Pares 0,75 25 25,31 778,09
Pares 1 1 6,98 64,3
Pares 1 2 8,05 99,37
Pares 1 3 12,19 157,81
Pares 1 4 12,73 194,75
Pares 1 5 13,33 228
Pares 1 6 14,45 261,3
Pares 1 7 15,43 298,28
Pares 1 8 16,37 339,54
Pares 1 9 17,25 380,57
Pares 1 10 18,06 412,31
Pares 1 11 18,87 444,24
Pares 1 12 19,61 484,44
Pares 1 13 20,34 515,98
Pares 1 14 21,02 560,38
Pares 1 15 21,71 591,72
Pares 1 16 22,36 631,72
Pares 1 17 22,97 662,48
Pares 1 18 23,6 693,65
Pares 1 19 24,19 733,17
Pares 1 20 24,77 768,39
Pares 1 21 25,32 803,42
Pares 1 22 25,88 842,94
Pares 1 23 26,41 873,44
Pares 1 24 26,94 912,84
Pares 1 25 27,22 944,66
Pares 1,5 1 7,58 78,5
Pares 1,5 2 8,77 125
Pares 1,5 3 13,41 198,91
Pares 1,5 4 14,01 246,96
Pares 1,5 5 14,69 291,45
Pares 1,5 6 15,93 336,83
Pares 1,5 7 17,04 385,78
Pares 1,5 8 18,08 438,99
Pares 1,5 9 19,07 491,96
Pares 1,5 10 19,98 535,56
Pares 1,5 11 20,89 579,41
Pares 1,5 12 21,71 631,43
Pares 1,5 13 22,53 674,82
Pares 1,5 14 23,29 731,02
Pares 1,5 15 24,05 774,19
Pares 1,5 16 24,79 826,02
Pares 1,5 17 25,47 868,52
Pares 1,5 18 26,18 911,5
Pares 1,5 19 26,83 962,77
Pares 1,5 20 27,48 1009,76
Pares 1,5 21 28,1 1056,51
Pares 1,5 22 28,72 1107,74
Pares 1,5 23 29,32 1150,01
Pares 1,5 24 29,91 1201,15
Pares 1,5 25 30,22 1244,06
Pares 2,5 1 8,99 111,18
Pares 2,5 2 10,47 183,68
Pares 2,5 3 16,27 294
Pares 2,5 4 17,01 367,29
Pares 2,5 5 17,86 437,38
Pares 2,5 6 19,41 510,53
Pares 2,5 7 20,79 586,97
Pares 2,5 8 22,09 667,66
Pares 2,5 9 23,33 748,07
Pares 2,5 10 24,46 818,92
Pares 2,5 11 25,59 890,16
Pares 2,5 12 26,62 969,31
Pares 2,5 13 27,64 1039,97
Pares 2,5 14 28,59 1123,26
Pares 2,5 15 29,55 1193,64
Pares 2,5 16 30,47 1272,62
Pares 2,5 17 31,31 1342,07
Pares 2,5 18 32,2 1412,25
Pares 2,5 19 33,01 1490,48
Pares 2,5 20 33,82 1564,51
Pares 2,5 21 34,6 1638,21
Pares 2,5 22 35,38 1716,51
Pares 2,5 23 36,12 1785,65
Pares 2,5 24 36,86 1863,77
Pares 2,5 25 37,25 1931,92
Ternas 0,5 1 7,02 67,51
Ternas 0,5 2 9,35 108,47
Ternas 0,5 3 10,77 143,36
Ternas 0,5 4 12,21 182,8
Ternas 0,5 5 13,18 214,65
Ternas 0,5 6 14,19 242,35
Ternas 0,5 7 15,09 273,8
Ternas 0,5 8 15,94 309,28
Ternas 0,5 9 16,75 344,47
Ternas 0,5 10 17,5 370,47
Ternas 0,5 11 18,44 406,08
Ternas 0,5 12 19,13 440,87
Ternas 0,5 13 19,78 466,53
Ternas 0,5 14 20,41 505,3
Ternas 0,5 15 21,02 530,7
Ternas 0,5 16 21,62 564,75
Ternas 0,5 17 22,19 589,87
Ternas 0,5 18 22,7 614,53
Ternas 0,5 19 23,5 661,07
Ternas 0,5 20 23,9 689,51
Ternas 0,5 21 24,49 719,48
Ternas 0,5 22 24,88 752,32
Ternas 0,5 23 25,47 777,89
Ternas 0,5 24 25,87 810,74
Ternas 0,5 25 26,88 869,12
Ternas 0,75 1 7,48 79,44
Ternas 0,75 2 10,05 128,42
Ternas 0,75 3 11,63 172,74
Ternas 0,75 4 13,22 221,63
Ternas 0,75 5 14,29 262,72
Ternas 0,75 6 15,4 299,68
Ternas 0,75 7 16,41 340,36
Ternas 0,75 8 17,34 385,04
Ternas 0,75 9 18,24 429,42
Ternas 0,75 10 19,07 464,58
Ternas 0,75 11 20,09 509,75
Ternas 0,75 12 20,85 553,7
Ternas 0,75 13 21,57 588,51
Ternas 0,75 14 22,27 636,4
Ternas 0,75 15 22,94 670,92
Ternas 0,75 16 23,6 714,09
Ternas 0,75 17 24,23 748,32
Ternas 0,75 18 24,8 782,06
Ternas 0,75 19 25,66 838,27
Ternas 0,75 20 26,1 875,76
Ternas 0,75 21 26,76 914,86
Ternas 0,75 22 27,19 956,74
Ternas 0,75 23 27,85 991,45
Ternas 0,75 24 28,28 1033,33
Ternas 0,75 25 29,36 1112,66
Ternas 1 1 7,86 90,71
Ternas 1 2 10,65 152,31
Ternas 1 3 12,35 206,62
Ternas 1 4 14,07 265,51
Ternas 1 5 15,23 316,18
Ternas 1 6 16,43 362,75
Ternas 1 7 17,52 412,94
Ternas 1 8 18,53 467,08
Ternas 1 9 19,5 520,89
Ternas 1 10 20,4 565,41
Ternas 1 11 21,48 621,17
Ternas 1 12 22,31 674,48
Ternas 1 13 23,09 718,61
Ternas 1 14 23,84 775,82
Ternas 1 15 24,58 819,63
Ternas 1 16 25,28 872,07
Ternas 1 17 25,97 915,54
Ternas 1 18 26,58 958,48
Ternas 1 19 27,5 1025,55
Ternas 1 20 27,97 1072,13
Ternas 1 21 28,68 1120,55
Ternas 1 22 29,15 1171,53
Ternas 1 23 29,86 1215,55
Ternas 1 24 30,33 1266,54
Ternas 1 25 31,46 1348,29
Ternas 1,5 1 8,47 110,59
Ternas 1,5 2 11,58 190,2
Ternas 1,5 3 13,49 261,66
Ternas 1,5 4 15,41 337,71
Ternas 1,5 5 16,71 405,09
Ternas 1,5 6 18,05 468,41
Ternas 1,5 7 19,27 535,26
Ternas 1,5 8 20,4 606
Ternas 1,5 9 21,49 676,36
Ternas 1,5 10 22,49 737,4
Ternas 1,5 11 23,68 810,81
Ternas 1,5 12 24,6 880,63
Ternas 1,5 13 25,47 941,22
Ternas 1,5 14 26,32 1014,86
Ternas 1,5 15 27,14 1075,09
Ternas 1,5 16 27,93 1143,93
Ternas 1,5 17 28,69 1203,77
Ternas 1,5 18 29,38 1263,03
Ternas 1,5 19 30,38 1348,05
Ternas 1,5 20 30,91 1410,86
Ternas 1,5 21 31,7 1475,72
Ternas 1,5 22 32,23 1542,92
Ternas 1,5 23 33,02 1603,38
Ternas 1,5 24 33,55 1670,59
Ternas 1,5 25 34,76 1772,35
Ternas 2,5 1 9,88 155,53
Ternas 2,5 2 13,77 275,76
Ternas 2,5 3 16,15 385,82
Ternas 2,5 4 18,55 500,51
Ternas 2,5 5 20,17 605,48
Ternas 2,5 6 21,85 706,47
Ternas 2,5 7 23,37 810,77
Ternas 2,5 8 24,78 918,83
Ternas 2,5 9 26,13 1026,42
Ternas 2,5 10 27,39 1124,55
Ternas 2,5 11 28,82 1237,77
Ternas 2,5 12 29,97 1344,68
Ternas 2,5 13 31,06 1442,26
Ternas 2,5 14 32,11 1552,85
Ternas 2,5 15 33,13 1649,98
Ternas 2,5 16 34,12 1755,67
Ternas 2,5 17 35,08 1852,32
Ternas 2,5 18 35,94 1948,23
Ternas 2,5 19 37,13 2073,72
Ternas 2,5 20 37,79 2172,97
Ternas 2,5 21 38,78 2274,79
Ternas 2,5 22 39,44 2378,44
Ternas 2,5 23 40,43 2475,86
Ternas 2,5 24 41,09 2579,51
Ternas 2,5 25 42,5 2726,51
Tipo de Cabo Seção Nominal (mm²) Resistência Elétrica Máxima (Ω/km) Capacitância (nF/km) Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20ºC)
BF PVC/PVC 70ºC NBR 10300 0,5 37,08 150 0,34 55
BF PVC/PVC 70ºC NBR 10300 0,75 25,24 169 0,32 47
BF PVC/PVC 70ºC NBR 10300 1 18,64 180 0,31 43
BF PVC/PVC 70ºC NBR 10300 1,5 12,46 199 0,29 37
BF PVC/PVC 70ºC NBR 10300 2,5 7,63 188 0,3 40
BFIC PVC/PVC 105ºC NBR 10300 2,5 7,63 188 0,3 40
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
