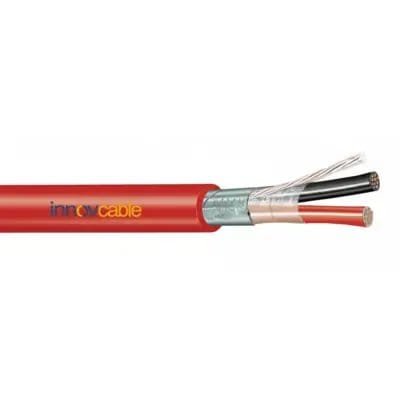

Cabo de Instrumentação e Controle para Incêndio; Blindado ; 300 V; 1 par ou trio; max. 2,50mm²; PVC / PVC, Antichama; +70°C

Cabo de Incêndio Blindado em Fita (BF) – 300V – NBR 17240

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Alarme de Incêndio Blindado para Máxima SegurançaProjetado para sistemas críticos de detecção e alarme de incêndio, onde falhar não é opção. Sua construção robusta com blindagem especial garante que seu sistema de segurança opere com máxima eficiência, protegendo vidas e patrimônios.
  • Segurança Contra o Fogo: Composto antichama e autoextinguível, que retarda a propagação das chamas no local.
  • Sinal Puro e Confiável: Blindagem eficiente que anula interferências e diafonia, garantindo comunicação livre de falhas.
  • Alta Durabilidade e Versatilidade: Resistente à umidade, químicos e raios UV, ideal para qualquer ambiente industrial.
  • Performance Superior: Suporta temperaturas de operação de até 105°C, mantendo a integridade em condições extremas.
  • Certificação NBR 17240: Total conformidade com a norma, assegurando a confiabilidade e aprovação do seu sistema.
DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/E) 105º C.
  • Reunião dos condutores em pares ou ternas.
  • Par: Preto / Vermelho
  • Terna: Preto / Vermelho / Branco
  • Passo de torção: 50 a 65mm
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm², formado por fios de cobre eletrolítico estanhado.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1) na cor Vermelha.
DETALHES

Benefícios

  • Proteção Eletromagnética: Blindagem coletiva que garante máxima proteção contra interferências externas.
  • Sinal Íntegro: Alta imunidade contra diafonia (crosstalk), assegurando a clareza na comunicação.
  • Segurança Elevada: Propriedade antichama e autoextinguível, em conformidade com a norma NBR NM IEC 60332-3-23.
  • Alta Temperatura de Operação: Suporta regime contínuo de até 105°C, garantindo performance em ambientes exigentes.
  • Excelente Flexibilidade: Facilita a instalação em eletrodutos e locais com curvas acentuadas.
  • Resistência Superior: Construído para resistir a produtos químicos, umidade e à exposição de raios UV.
  • Conformidade Total: Projetado para atender plenamente aos requisitos da norma NBR 17240.
  • Descarga Segura: Condutor dreno que assegura a descarga elétrica adequada da blindagem.
  • Versatilidade de Compostos: Pode ser fabricado com isolação em LSZH (não halogenado) para locais de alta circulação.
  • Durabilidade Garantida: Cobertura em PVC de alta resistência mecânica para instalações fixas duradouras.

Aplicações

  • Sistemas de Detecção e Alarme de Incêndio: Ideal para a interligação de centrais, acionadores e detectores.
  • Instrumentação Industrial: Condução de sinais analógicos (4-20mA) e digitais em processos industriais.
  • Redes com Protocolo Hart®: Utilizado para comunicação ponto a ponto em sistemas de automação.
  • Ligação de Sensores: Conexão confiável de medidores de vazão, pressão, temperatura e outros sensores.
  • Sistemas de Iluminação de Emergência: Alimentação de circuitos de iluminação conforme a NBR 10898.
  • Segurança Contra Intrusão: Aplicação em sistemas de segurança patrimonial para ligação de periféricos.
  • Automação Predial e Industrial: Alimentação e controle de relés convencionais e eletrônicos.
  • Medição Remota: Empregado em sistemas que necessitam de coleta de dados a distância de forma segura.
  • Acionadores Manuais: Perfeito para conectar acionadores manuais de alarme de incêndio à central de controle.
  • Sirenes e Sinalizadores: Conexão de dispositivos de alerta sonoros e visuais em sistemas de emergência.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
ModeloFIRE ALARM BF 300V NBR 17240
Tipo de ProdutoCabo para instalações fixas de sistemas de alarme e detecção de incêndio.
Parâmetros Elétricos
Tensão de Isolamento300V
Opções de Tensão (sob consulta)600V, 750V, 0,6/1KV
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole (Padrão). Cobre estanhado (sob consulta).
Design do CondutorEncordoamento classe 2 conforme NBR NM 280 (Padrão). Classes 1, 4 ou 5 (sob consulta).
Material Base da Isolação da VeiaComposto termoplástico de PVC/E para 105°C.
Isolação Alternativa (sob consulta)PVC/A (70°C), XLPE (90°C ou 125°C), HEPR (90°C), PE (80°C).
Reunião das ViasCondutores reunidos em pares ou ternas.
Passo de Torção50 a 65 mm.
Código de Cores das ViasPar: Preto e Vermelho. Terna: Preto, Vermelho e Branco.
SeparadorFita de poliéster.
BlindadoSim, blindagem coletiva em fita de poliéster aluminizada.
Condutor DrenoFlexível, seção 0,5 mm², formado por fios de cobre eletrolítico estanhado.
Material Base da Cobertura ExternaComposto termoplástico de PVC/ST1.
Cobertura Alternativa (sob consulta)PE, PVC/E, PVC/ST2, PVC especial resistente a óleos e químicos, LSZH (não halogenado).
Cor da CoberturaVermelha.
Impressão na CoberturaINNOVCABLE FIRE ALARM BF (formação) 300V 105°C NBR 17240 OF: XXXX/ANO.
Características do Produto
Área de AplicaçãoSistemas de alarme de incêndio, condução de sinais (analógicos e digitais), instrumentação, protocolo Hart®, sensores, medidores, relés, sistemas de segurança contra intrusão e iluminação de emergência.
Proteção EMIRecomendado para proteção contra interferências eletromagnéticas externas e diafonia (crosstalk).
Temperatura Máxima no Condutor105°C em regime contínuo.
FlexibilidadeExcelente flexibilidade.
Retardante de chamaSim, antichama e autoextinguível conforme NBR NM IEC 60332-3-23, categoria B.
Resistente a UVSim.
Resistente a UmidadeSim.
Resistente a QuímicosSim.
Normas Aplicáveis
Normas de ReferênciaNBR 17240, NBR-6880, NBR-6148, NBR-9441, NBR-10898, NBR-13848, NBR-11836, NBR NM IEC 60332-3-23.
Dados Dimensionais e Mecânicos
Dimensional (n x mm²)Diâmetro Externo (Ø mm)Espessura da Cobertura (mm)Peso (kg/km)Força Máx. de Puxamento (kgf)
1P x 1,0 mm²6,30,4568
1P x 1,5 mm²7,00,47112
1P x 2,5 mm²8,80,610620
1T x 1,0 mm²6,70,47012
1T x 1,5 mm²7,40,49118
1T x 2,5 mm²9,30,614030
TABELA DE DIMENSIONAIS



Dimensional n x mm²Diâmetro externo Ø mmEspessura da cobertura (mm)Peso kg/kmForça máx. de puxamento (kgf)
1P x 1,0mm²6,30,4568
1P x 1,5mm²7,00,47112
1P x 2,5mm²8,80,610620
1T x 1,0mm²6,70,47012
1T x 1,5mm²7,40,49118
1T x 2,5mm²9,30,614030
