Cabo de Potência e Controle; 0,6/1 kV ; 2 a 25 condutores; max. 95,00mm²; PVC / PVC, Resistência a chama e óleos; +80°C

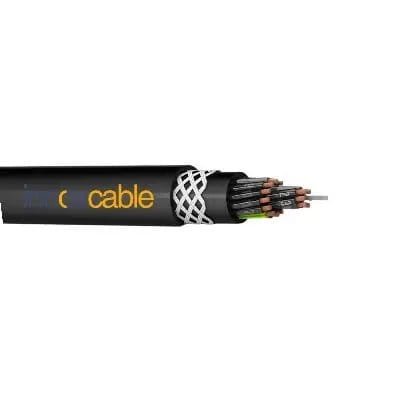

Cabo de Controle / Comando PVC JZ/OZ-YCY BLACK 0,6/1KV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Solução Definitiva em Cabos de Controle para Automação Industrial Projetado para instalações elétricas que exigem o máximo em transmissão de dados e sinais sem perdas. Este cabo oferece dupla funcionalidade, sendo ideal para instalações fixas e aplicações flexíveis, garantindo comunicação perfeita em seus sistemas.
  • Transmissão Livre de Interferências: Blindagem EMC que garante a integridade e a precisão dos seus sinais.
  • Máxima Versatilidade de Aplicação: Para instalações fixas e flexíveis em ambientes internos e externos.
  • Durabilidade Comprovada em Condições Extremas: Cobertura externa de PVC resistente a raios UV, ácidos e bases.
  • Desempenho Superior para Energia: Tensão nominal de 0,6/1kV para sistemas de alta performance.
  • Segurança Contra Incêndios: Material autoextinguível e retardante à chama, minimizando riscos e protegendo seu patrimônio.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a IEC 60228 cl. 5
  • Material de isolamento do condutor: PVC
  • Identificação do condutor: de acordo com a DIN VDE 0293, condutores pretos com numerais brancos: G: com GNGE
  • Encordoamento: condutores trançados em camadas
  • Material do revestimento interno: PVC
  • Blindagem geral: malha de cobre estanhado; cobertura aprox. 85%
  • Material do revestimento externo: PVC
  • Cor do revestimento: preto, RAL 9005
  • Tensão nominal: Uo/U: 0,6/1 kV
  • Tensão de teste: 4 kV
  • Resistência do condutor: de acordo com a IEC 60228 cl. 5
  • Resistência de isolamento: mín. 20 MΩ x km
  • Capacidade de carga de corrente: conforme DIN VDE, ver anexo técnico
  • Raio de curvatura mínimo fixo: 6 x d
  • Raio de curvatura mínimo móvel: 15 x d
  • Temperatura de operação fixa mín./máx.: -40°C / +80°C
  • Temperatura de operação móvel mín./máx.: -15°C / +70°C
  • Temperatura máx. no condutor: +70°C em operação: +160°C em caso de curto-circuito
  • Comportamento ao fogo: autoextinguível e retardador de chama de acordo com a IEC 60332-1
  • Padrão: semelhante a EN 50525-2-51 com espessura de isolamento para 1 kV
DETALHES

Benefícios

  • Proteção Eletromagnética: Blindagem eficaz que garante transmissão de sinal limpa e segura.
  • Alta Robustez Mecânica: Revestimento interno que oferece proteção mecânica superior contra danos.
  • Resistência Química: Composto resistente a óleos, ácidos e diversas soluções alcalinas.
  • Uso Externo Seguro: Cobertura externa de PVC com elevada resistência aos raios UV.
  • Ampla Faixa de Temperatura: Operação segura em temperaturas de instalação fixa de -40°C a +80°C.
  • Segurança Contra Incêndio: Propriedades autoextinguíveis e retardantes à chama para maior segurança.
  • Versatilidade na Instalação: Ideal para instalações fixas ou aplicações com movimento moderado.
  • Tensão de Operação Elevada: Adequado para sistemas elétricos com tensão de até 0,6/1kV.
  • Uso em Ambientes Úmidos: Permite instalação em locais secos, úmidos e até molhados.
  • Sinalização sem Perdas: Garante a transmissão de dados e sinais de forma confiável.

Aplicações

  • Máquinas Industriais: Conexão em centros de usinagem e máquinas ferramentas.
  • Linhas de Montagem: Alimentação e sinal para equipamentos em linhas de produção.
  • Sistemas de Automação: Transmissão de dados e sinais em processos automatizados.
  • Esteiras Transportadoras: Comando de motores e sensores em sistemas de transporte.
  • Painéis de Comando: Fiação de painéis elétricos de controle e distribuição.
  • Engenharia de Plantas: Instalações em plantas industriais e de processo.
  • Sistemas HVAC: Alimentação de equipamentos de aquecimento, ventilação e ar condicionado.
  • Indústria de Embalagens: Controle de máquinas de embalar, envasar e rotular.
  • Equipamentos de Elevação: Conexão para pontes rolantes e sistemas de guindastes.
  • Bombas e Compressores: Alimentação de motores para bombas e compressores.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de energia, controle, conexão e ligação blindado (ÖPVC-JZ/OZ-YCY) para instalação fixa e aplicações flexíveis.
Parâmetros Elétricos
Voltagem Nominal Uo/U: 0,6/1 kV
Voltagem de Ensaio 4 kV
Resistência do Condutor Conforme IEC 60228 classe 5.
Resistência de Isolação Mínimo 20 MΩ x km.
Capacidade de Corrente Conforme DIN VDE, ver anexo técnico.
Design do Produto
Material do Condutor Fios de cobre nu.
Classe do Condutor Classe 5, conforme IEC 60228.
Material da Isolação da Veia PVC.
Identificação das Vias Conforme DIN VDE 0293: veias pretas com numeração branca. Com condutor de proteção (terra) verde-amarelo (G) ou sem.
Tipo de Torção Veias torcidas em camadas.
Material da Capa Interna PVC.
Blindagem Trança de cobre estanhado com cobertura de aprox. 85% (EMV).
Material da Cobertura Externa PVC.
Cor da Cobertura Preto (RAL 9005).
Características do Produto
Área de Aplicação Para transmissão de dados e sinais sem perdas em instalações elétricas. Para instalação fixa e aplicações flexíveis sem esforço de tração e sem guia de cabo definida. Adequado para ambientes secos, úmidos e molhados. Uso externo permitido, mas não para enterramento.
Para flexão contínua Sim, para movimentação livre sem esforço de tração.
Raio Mín. de Curvatura (instalação fixa) 6 x diâmetro do cabo.
Raio Mín. de Curvatura (movimento) 15 x diâmetro do cabo.
Temperatura, instalação fixa -40 °C a +80 °C.
Temperatura, movimento constante -15 °C a +70 °C.
Temperatura máxima no condutor +70 °C em operação; +160 °C em caso de curto-circuito.
Retardante de chama Autoextinguível e retardante de chamas conforme IEC 60332-1.
Resistente a UV Sim.
Resistente a químicos Amplamente resistente a ácidos, bases e óleos especificados.
Livre de silicone Sim (durante a produção).
Livre de LABS Sim (durante a produção).
Normas e Aprovações
Padrão de referência Similar a EN 50525-2-51.
Construção do Condutor IEC 60228 cl. 5.
Identificação das Vias DIN VDE 0293.
Comportamento em caso de incêndio IEC 60332-1.
Diretivas Diretiva de Baixa Tensão 2014/35/EU (CE).
Conformidade RoHS.
TABELA DE DIMENSIONAIS
Dimensão n x mm² Ø Externo mm Peso kg/km
2 X 0,5 8,1 117
3 G 0,5 8,4 135
4 G 0,5 9,2 150
5 G 0,5 9,9 173
7 G 0,5 11,4 198
12 G 0,5 14,4 313
18 G 0,5 17 408
25 G 0,5 20,2 638
2 X 0,75 8,5 135
3 G 0,75 8,9 149
4 G 0,75 9,7 169
5 G 0,75 11 197
7 G 0,75 12,8 315
12 G 0,75 15,8 410
18 G 0,75 17,7 550
25 G 0,75 21,7 782
2 X 1 9,2 150
3 G 1 9,7 163
4 G 1 10,6 198
5 G 1 12,4 239
7 G 1 13,7 335
12 G 1 16,4 522
18 G 1 19,4 628
25 G 1 22,6 855
2 X 1,5 10,1 181
3 G 1,5 11,1 206
4 G 1,5 12,6 240
5 G 1,5 13,5 294
7 G 1,5 15,3 383
12 G 1,5 19,2 660
18 G 1,5 22,2 806
25 G 1,5 25,1 1.180,00
2 X 2,5 11,3 191
3 G 2,5 12,7 298
4 G 2,5 14,2 345
5 G 2,5 15,9 457
7 G 2,5 17,3 581
12 G 2,5 21,7 877
18 G 2,5 25,5 1.053,00
25 G 2,5 29,4 1.373,00
2 X 4 14,1 247
3 G 4 15,1 301
4 G 4 16 527
5 G 4 17,7 661
7 G 4 19 823
4 G 6 17,7 715
5 G 6 19 832
7 G 6 22,1 1.205,00
4 G 10 21,7 964
5 G 10 23,8 1.020,00
4 G 16 25,2 1.184,00
5 G 16 27,6 1.402,00
4 G 25 29,8 1.762,00
5 G 25 32,7 2.209,00
4 G 35 32,7 2.495,00
5 G 35 38,7 2.739,00
4 G 50 39,6 4.004,00
5 G 50 44,9 5.118,00
4 G 70 46 5.467,00
5 G 70 50,4 6.834,00
4 G 95 51 5.849,00
