Cabo de Potência e Controle; 500V a 0,6/1 kV; 2 a 12 condutores; max. 95,00mm²; PVC / PVC, Resistência a chama; +80°C

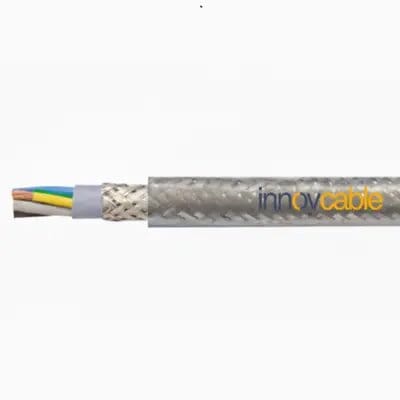

Cabo de Controle / Comando PVC JB/OB YCY

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle Blindado ÖPVC-JB/OB YCY para Performance Industrial Superior Projetado para instalações elétricas que exigem máxima confiabilidade na transmissão de dados e sinais. Garante performance superior, segurança e conexão estável para controle e automação em diversos ambientes industriais.
  • Blindagem Superior com EMC: Malha de cobre que garante transmissão de dados sem perdas ou interferências eletromagnéticas.
  • Alta Resistência Química e Mecânica: Protegido contra óleos, ácidos e bases, com reforço de bainha interna.
  • Versatilidade em Aplicações: Ideal para instalações fixas ou flexíveis em ambientes secos, úmidos e molhados.
  • Segurança Contra Incêndios: Material autoextinguível e retardante à chama, garantindo mais proteção para sua instalação.
  • Performance em Temperaturas Extremas: Operação confiável em uma ampla faixa de temperatura, de -40°C a +80°C.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a IEC 60228 cl. 5
  • Isolamento do núcleo: PVC
  • Identificação do núcleo: colorido: até 5 núcleos de acordo com DIN VDE 0293-308; a partir de 6 núcleos código de cores Innovcable; G: com GNYE
  • Torção: Torcido em camadas
  • Material da capa interna: PVC
  • Blindagem geral: trança de cobre estanhado, cobertura de aprox. 85%
  • Material da capa externa: PVC
  • Cor da capa: transparente
DETALHES

Benefícios

  • Transmissão de sinal confiável: Blindagem em malha de cobre para proteção contra interferência eletromagnética (EMC).
  • Alta resistência química: É amplamente resistente a ácidos, bases e óleos especificados.
  • Excelente flexibilidade: Condutores de classe 5 que permitem aplicações flexíveis e fáceis.
  • Proteção mecânica aprimorada: Possui um revestimento interno que garante maior robustez e durabilidade.
  • Ampla faixa de temperatura: Operação segura em instalações fixas de -40°C a +80°C.
  • Segurança contra incêndio: Material autoextinguível e retardante à chama, conforme a norma IEC 60332-1.
  • Instalação versátil: Adequado para aplicações fixas e flexíveis sem tensão de tração.
  • Uso em vários ambientes: Ideal para instalação em locais secos, úmidos e molhados.
  • Inspeção visual clara: O revestimento externo transparente permite a fácil verificação da blindagem.
  • Conectividade segura: Projetado para alimentação e controle, garantindo transmissão de dados sem perdas.

Aplicações

  • Engenharia de instalações: Como cabo de alimentação e controle em diversas instalações elétricas.
  • Automação industrial: Conexão de sensores e atuadores em linhas de produção automatizadas.
  • Máquinas e ferramentas: Fiação para equipamentos industriais que necessitam de sinais livres de interferência.
  • Painéis de controle: Ligação de componentes em quadros de comando elétrico e de distribuição.
  • Sistemas de transporte: Utilizado em esteiras e outros sistemas de movimentação de materiais.
  • Tecnologia de medição e controle: Para transmissão de sinais em equipamentos de teste e controle.
  • Indústria de embalagens: Alimentação de máquinas em linhas de embalagem que exigem comunicação estável.
  • Sistemas de climatização: Em circuitos de controle para aquecimento, ventilação e ar-condicionado.
  • Construção de equipamentos: Solução versátil para projetos customizados de máquinas e dispositivos.
  • Instalações prediais: Aplicações em sistemas de automação predial para controle e supervisão.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de controle, potência e conexão em PVC, blindado, para transmissão de dados e sinais sem perdas.
Parâmetros Elétricos
Voltagem Nominal Uo/U: até 16mm² 300/500V, a partir de 25mm² 0,6/1kV
Voltagem de Ensaio 4 kV
Resistência de Isolação Mínimo de 20 MΩ x km
Capacidade de Corrente De acordo com a DIN VDE, ver guias técnicos.
Conformidade EMC Sim, blindagem em conformidade com EMC.
Design do Produto
Material do Condutor Fios de cobre nu.
Classe do Condutor De acordo com a IEC 60228 classe 5.
Resistência do Condutor De acordo com a IEC 60228 classe 5.
Inclui condutor de proteção (Terra) Sim (versões JB), com condutor verde/amarelo.
Tipo de Torção Veias torcidas em camadas.
Blindagem Malha de cobre estanhado, cobertura de aproximadamente 85%.
Material Base da Isolação da Veia PVC
Material Base da Capa Interna PVC
Material Base da Cobertura Externa PVC
Abreviação do Material de Cobertura PVC
Cor da Cobertura Transparente
Identificação das Vias Até 5 veias: coloridas de acordo com a DIN VDE 0293-308; A partir de 6 veias: código de cores Innovcable.
Características do Produto
Área de Aplicação Instalações elétricas, para instalação fixa e aplicações flexíveis sem estresse de tração e sem guia de cabo definida. Adequado para ambientes secos, úmidos e molhados.
Para flexão contínua Sim, para aplicações flexíveis sem estresse de tração.
Raio Mín. de Curvatura Instalação fixa: 6 x diâmetro do cabo; Movimento constante: 15 x diâmetro do cabo.
Carga de tração Não aplicável, deve ser instalado sem estresse de tração.
Temperatura, instalação fixa -40 °C a +80 °C.
Temperatura, movimento constante -15 °C a +70 °C.
Temperatura máxima no condutor +70 °C em operação; +150 °C em caso de curto-circuito.
Retardante de chama Autoextinguível e retardante de chamas de acordo com a IEC 60332-1.
Resistente a UV Uso externo apenas com proteção UV.
Resistente a químicos Amplamente resistente a ácidos, bases e tipos de óleo especificados.
Resistente a óleo Sim, resistente a tipos de óleo especificados.
Normas e Aprovações
Norma Base Similar à EN 50525-2-51.
Normas Aplicáveis IEC 60228 cl. 5; DIN VDE 0293-308; IEC 60332-1.
Fabricado de acordo CE, EAC, CPR Eca
TABELA DE DIMENSIONAIS
Tipo Dimension Outer-Ø [mm] Cu Index [kg/km] Weight [kg/km]
ÖPVC-JB/OB-YCY 300/500 V
2 X 0,5 6,9 41 74
3 G 0,5 7,3 46 78
4 G 0,5 7,9 55 95
5 G 0,5 8,4 66 111
7 G 0,5 9,1 81 140
12 G 0,5 11,5 139 227
2 X 0,75 7,5 46 77
3 G 0,75 7,9 58 91
3 X 0,75 7,9 58 91
4 G 0,75 8,4 64 109
5 G 0,75 9,1 77 136
6 G 0,75 9,8 88 167
7 G 0,75 9,7 102 174
8 G 0,75 11,2 104 214
12 G 0,75 12,7 177 270
2 X 1 7,9 56 91
3 G 1 8,2 65 107
4 G 1 8,8 78 137
5 G 1 9,6 89 164
7 G 1 10,4 113 199
12 G 1 13,5 188 330
2 X 1,5 8,7 65 115
3 G 1,5 9 83 137
4 G 1,5 9,7 100 173
5 G 1,5 10,6 125 210
7 G 1,5 11,4 196 282
12 G 1,5 15,2 280 435
2 X 2,5 10 112 160
3 G 2,5 10,5 146 210
4 G 2,5 11,5 167 267
5 G 2,5 12,5 200 319
7 G 2,5 14 288 395
12 G 2,5 18,2 477 640
4 G 4 13,7 237 369
5 G 4 15,3 280 446
7 G 4 16,6 388 556
4 G 6 16,1 318 503
5 G 6 17,3 441 611
7 G 6 18,8 505 798
4 G 10 19,4 558 764
5 G 10 21,8 714 943
4 G 16 22,6 804 1.080
5 G 16 25,2 1.053 1.325
ÖPVC-JB/OB-YCY 0,6/1 kV
4 G 25 28,9 1.289 1.624
5 G 25 31,8 1.446 2.270
4 G 35 32,2 1.680 2.135
5 G 35 36,4 1.975 2.771
4 G 50 38,8 2.342 3.362
4 G 70 43,7 3.103 4.320
4 G 95 50,4 4.055 5.849
