Cabo de Potência e Controle; 0,6/1 kV; 2 a 61 condutores; max. 4,00mm²; LSZH; HEPR / PUR-AC, Resistência a chama e óleos; +90°C

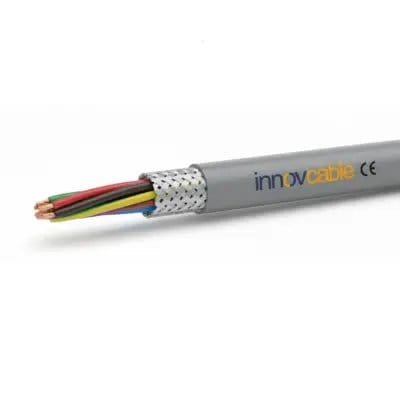

Cabo de Controle / Comando Poliuretano PUR LiHC11Y Livre de Halogênio

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle LiHC11Y: Performance para Automação Industrial Desenvolvido para as aplicações industriais mais críticas, garante a transmissão de sinais com máxima fidelidade. Sua construção robusta oferece proteção, durabilidade e flexibilidade para manter suas operações funcionando perfeitamente, sem paradas inesperadas e com total confiança.
  • Sinal Puro e Confiável: Blindagem superior que bloqueia interferências eletromagnéticas, garantindo a precisão dos seus equipamentos e dados.
  • Resistência Incomparável: Cobertura em PUR resistente a óleos, produtos químicos, UV e abrasão para ambientes agressivos.
  • Versatilidade Total: Ideal para uso interno ou externo, em instalações fixas ou com movimento contínuo.
  • Instalação Simplificada: Extrema flexibilidade que facilita a montagem em espaços complexos, otimizando seu tempo.
  • Segurança em Primeiro Lugar: Livre de halogênios e com baixa emissão de fumaça, protegendo vidas e equipamentos.

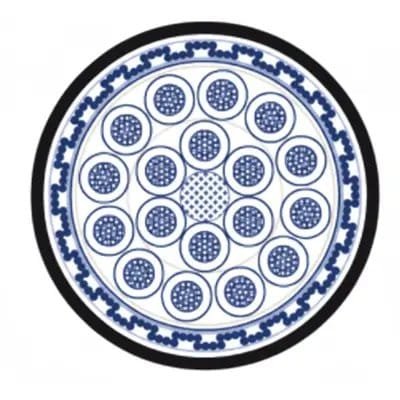

DESIGN DO PRODUTO
  • Condutores: condutores de cobre nu classe 5 de acordo com a EN 60228
  • Isolamento: composto especial livre de halogênio
  • Identificação das vias: cores de acordo com a DIN 47100
  • Disposição das vias: vias torcidas juntas ou pares torcidos juntos
  • Blindagem: trança de fios de cobre estanhado com cobertura de ≥85%
  • Revestimento externo: composto especial de PUR, resistente a óleos (EN 60811-404), resistente a hidrocarbonetos, refrigerantes industriais e radiação UV, retardante de chama e livre de halogênio (conforme EN 60332-1-2, EN 60754); cor: cinza
DETALHES

Benefícios

  • Alta Flexibilidade: Construído com condutores classe 5, ideal para instalações móveis e raios de curvatura reduzidos.
  • Proteção EMC Superior: A blindagem com trança de cobre estanhado assegura transmissão de sinais livre de interferências eletromagnéticas.
  • Resistência Química e a Óleos: Revestimento externo em PUR (poliuretano) resistente a óleos, hidrocarbonetos e fluidos de refrigeração industrial.
  • Segurança Aprimorada: Composto livre de halogênio, retardante à chama e com baixa emissão de fumaça, aumentando a segurança.
  • Uso Interno e Externo: A cobertura especial em PUR oferece resistência aos raios UV, permitindo instalação em ambientes externos.
  • Ampla Faixa de Temperatura: Operação confiável em uma vasta gama de temperaturas, de -40°C a +80°C em instalações fixas.
  • Elevada Durabilidade Mecânica: O revestimento robusto em PUR oferece excelente proteção contra abrasão, rasgos e estresses mecânicos.
  • Instalação Versátil: Perfeito para instalações fixas e conexões móveis em ambientes industriais secos ou úmidos.

Aplicações

  • Automação Industrial: Circuitos de controle e sinalização em sistemas de engenharia de controle e linhas de produção.
  • Máquinas-Ferramenta: Conexão de sensores e atuadores em equipamentos industriais que operam em ambientes com óleos e químicos.
  • Sistemas de Medição: Transmissão precisa de sinais analógicos e digitais para instrumentação e tecnologia de medição.
  • Equipamentos Móveis: Alimentação e controle de dispositivos portáteis e equipamentos que exigem movimentação constante.
  • Painéis de Controle: Fiação interna de painéis de comando, controle e distribuição em aplicações industriais diversas.
  • Engenharia Eletrônica: Ideal para sistemas de controle eletrônico que demandam proteção contra interferência eletromagnética.
  • Equipamentos Externos: Aplicações instaladas ao ar livre, onde a resistência aos raios UV e às intempéries é fundamental.
  • Indústria em Geral: Solução robusta e confiável para circuitos de controle em qualquer aplicação industrial.
DADOS TÉCNICOS



Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de controle flexível, blindado, livre de halogênio, com cobertura de PUR e condutores coloridos.
Parâmetros Elétricos
Voltagem Nominal Uo/U: 300/500 V
Voltagem de Ensaio 3000 V
Resistência de Isolação 20 MΩ x km
Capacitância Máxima (Veia/Veia) 150 pF/m
Capacitância Máxima (Veia/Blindagem) 270 pF/m
Indutância Aproximada 0,65 mH/km
Design do Produto
Material do Condutor Fios de cobre nu.
Classe do Condutor Classe 5, de acordo com a EN 60228.
Material Base da Isolação da Veia Composto especial isento de halogênio.
Identificação das Vias Cores, de acordo com a DIN 47100.
Disposição das Vias Vias torcidas juntas ou pares torcidos juntos.
Blindagem Malha de fio de cobre estanhado com cobertura ≥85%.
Material Base da Cobertura Externa Composto especial de PUR.
Cor da Cobertura Cinza.
Características do Produto
Área de Aplicação Circuitos de controle e sinalização, aplicações industriais, tecnologia de medição, transmissão de sinais analógicos e digitais. Para instalação fixa e dispositivos móveis/portáteis.
Para flexão contínua Sim.
Raio Mín. de Curvatura (flexível) 10 x diâmetro do cabo
Raio Mín. de Curvatura (fixo) 5 x diâmetro do cabo
Temperatura, instalação fixa -40 °C a 80 °C.
Temperatura, movimento constante -5 °C a 80 °C.
Proteção EMC Sim, a blindagem oferece proteção contra campos eletromagnéticos externos (aproximadamente 50 dB).
Retardante de chama Sim, de acordo com a EN 60332-1-2.
Resistente a UV Sim.
Resistente a químicos Sim, resistente a hidrocarbonetos e fluidos refrigerantes industriais.
Livre de halogênio Sim, de acordo com a EN 60754.
Baixa emissão de fumaça Sim, de acordo com a EN 61034.
Resistente a óleo Sim, de acordo com a EN 60811-404.
Aplicação em ambiente externo Sim.
Aplicação em ambiente interno Sim, em locais secos e úmidos.
Normas Aplicáveis
Condutor EN 60228 (Classe 5)
Identificação das vias DIN 47100
Retardante de chama EN 60332-1-2
Livre de Halogênio EN 60754
Baixa emissão de fumaça EN 61034
Resistência a óleo EN 60811-404
Diretivas LVD 2014/35/EU, RoHS 2015/863/EU, CPR 305/2011 (EN 50575)



TABELA DE DIMENSIONAIS
n x mm² Diâmetro externo* [mm]
Peso aprox. do cabo [kg/km]
2x0,5 5,4 43
3x0,5 5,7 48
4x0,5 6,1 57
5x0,5 6,8 72
6x0,5 7,4 84
7x0,5 7,4 88
8x0,5 8,1 101
10x0,5 9,8 136
12x0,5 9,8 144
14x0,5 10,2 162
16x0,5 10,7 182
18x0,5 11,5 207
19x0,5 11,5 211
21x0,5 12 231
25x0,5 13,9 295
27x0,5 13,9 300
30x0,5 14,3 325
34x0,5 15,4 375
37x0,5 15,4 385
40x0,5 16,3 430
42x0,5 17,5 460
50x0,5 18,2 530
56x0,5 18,9 575
61x0,5 19,5 615
2x0,75 5,8 50
3x0,75 6,1 57
4x0,75 6,8 73
5x0,75 7,4 88
6x0,75 8 104
7x0,75 8 109
8x0,75 9,1 133
10x0,75 10,6 170
12x0,75 10,6 181
14x0,75 11,3 209
16x0,75 11,9 235
18x0,75 12,5 260
19x0,75 12,5 265
21x0,75 13,2 305
25x0,75 15,1 370
27x0,75 15,1 380
30x0,75 16 425
34x0,75 17,2 490
37x0,75 17,2 505
40x0,75 17,7 545
42x0,75 19,3 590
50x0,75 20,1 675
56x0,75 20,7 735
61x0,75 21,5 795
2x1,0 6,1 56
3x1,0 6,4 66
4x1,0 7,2 85
5x1,0 7,8 103
6x1,0 8,4 122
7x1,0 8,4 129
8x1,0 9,6 156
10x1,0 11,4 205
12x1,0 11,4 219
14x1,0 11,9 247
16x1,0 12,8 290
18x1,0 13,6 325
19x1,0 13,6 335
21x1,0 14,2 365
25x1,0 16,4 450
27x1,0 16,4 465
30x1,0 17 510
34x1,0 18,4 590
37x1,0 18,4 610
40x1,0 19 660
42x1,0 20,5 705
50x1,0 21,5 820
56x1,0 22,2 890
61x1,0 22,8 955
2x1,5 7,1 76
3x1,5 7,5 91
4x1,5 8,2 115
5x1,5 9,3 145
6x1,5 10 172
7x1,5 10 182
8x1,5 11 212
10x1,5 13,3 290
12x1,5 13,3 310
14x1,5 14,1 355
16x1,5 14,9 400
18x1,5 16 460
19x1,5 16 470
21x1,5 16,8 515
25x1,5 19,1 625
27x1,5 19,1 645
30x1,5 19,7 705
34x1,5 21,4 820
37x1,5 21,4 850
40x1,5 22,2 915
42x1,5 23,9 980
50x1,5 25,3 1150
56x1,5 26,1 1255
61x1,5 26,8 1345
2x2,5 8,2 104
3x2,5 9,1 134
4x2,5 9,9 169
5x2,5 10,7 206
6x2,5 11,9 252
7x2,5 11,9 265
10x2,5 16,2 430
12x2,5 16,2 465
14x2,5 16,9 525
16x2,5 17,8 595
18x2,5 19 670
21x2,5 19,9 755
25x2,5 22,7 920
30x2,5 23,5 1040
34x2,5 25,7 1220
37x2,5 25,7 1270
42x2,5 28,7 1465
50x2,5 29,9 1695
2x4,0 9,9 159
3x4,0 10,5 197
4x4,0 11,7 255
5x4,0 12,9 325
7x4,0 14,2 420
10x4,0 19,1 645
12x4,0 19,1 705
2x2x0,5 7,7 77
3x2x0,5 9,2 104
4x2x0,5 9,9 124
5x2x0,5 10,6 151
6x2x0,5 10,9 161
7x2x0,5 12,4 191
8x2x0,5 12,9 211
10x2x0,5 14 253
12x2x0,5 14,8 285
14x2x0,5 16,1 335
16x2x0,5 17,2 385
18x2x0,5 17,9 410
20x2x0,5 18,6 455
24x2x0,5 19,1 515
2x2x0,75 8,5 90
3x2x0,75 9,9 125
4x2x0,75 10,7 151
5x2x0,75 11,7 191
6x2x0,75 12,1 206
7x2x0,75 13,6 242
8x2x0,75 14,2 265
10x2x0,75 15,2 310
12x2x0,75 16,6 375
14x2x0,75 17,5 420
16x2x0,75 18,9 480
18x2x0,75 19,7 535
20x2x0,75 20,3 570
24x2x0,75 20,9 635
2x2x1,0 9,4 126
3x2x1,0 10,5 144
4x2x1,0 11,5 181
5x2x1,0 12,4 221
6x2x1,0 12,8 240
7x2x1,0 14,4 280
8x2x1,0 15,1 310
10x2x1,0 16,5 380
12x2x1,0 17,6 440
14x2x1,0 18,8 505
16x2x1,0 20,1 575
18x2x1,0 20,9 625
20x2x1,0 21,8 690
24x2x1,0 22,4 795
2x2x1,5 10,7 161
3x2x1,5 12,2 195
4x2x1,5 13,2 239
5x2x1,5 14,4 300
6x2x1,5 14,9 325
7x2x1,5 17 390
8x2x1,5 17,8 430
10x2x1,5 19,2 520
12x2x1,5 20,5 605
14x2x1,5 21,9 700
16x2x1,5 23,4 795
18x2x1,5 24,8 885
20x2x1,5 25,6 965
24x2x1,5 26,3 1110
2x2x2,5 12,7 229
3x2x2,5 14,4 275
4x2x2,5 16 350
5x2x2,5 17,2 435
6x2x2,5 17,8 480
7x2x2,5 20,2 560
8x2x2,5 21,1 625
10x2x2,5 22,8 760
12x2x2,5 24,3 885
14x2x2,5 26,3 1030
16x2x2,5 28,1 1180
