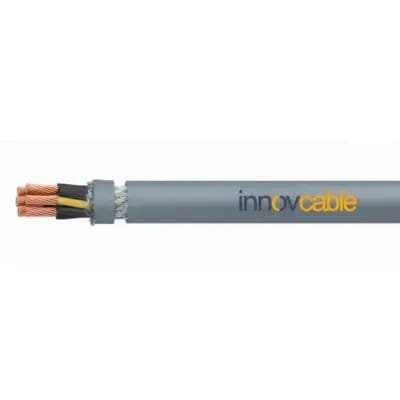

Cabo de Potência e Controle; 300/500 V; 2 a 25 condutores; max. 25,00mm²; LSZH; POLIOLEFINA / POLIOLEFINA, Resistência a chama Cca; +90°C

Cabo de Controle / Comando JZ/OZ-CH FRNC Cca Livre de Halogênio

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

A Escolha Definitiva em Cabos de Segurança e Performance Projetado para instalações elétricas que exigem máxima confiabilidade e proteção contra fogo. Este cabo blindado garante segurança e transmissão de sinal superior em ambientes críticos.
  • Segurança Máxima Contra Incêndios: Composto livre de halogênios (LSFOH), não propaga chamas e tem baixa emissão de fumaça.
  • Proteção Eletromagnética Superior: Blindagem em malha de cobre estanhado garante sinais limpos e sem interferências.
  • Versátil e Flexível: Ideal para instalações fixas ou aplicações móveis com livre movimento, em ambientes secos e úmidos.
  • Ideal para Locais Críticos: Essencial para hospitais, shoppings, indústrias e locais com grande circulação de pessoas.
  • Alta Durabilidade e Conformidade: Resistente a uma ampla faixa de temperatura e em conformidade com as mais rigorosas normas europeias (RoHS, CE).
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a IEC 60228 cl. 5
  • Material de isolamento do condutor: composto especial isento de halogéneo
  • Identificação do condutor: de acordo com a DIN VDE 0293 condutores pretos com números brancos, G = GNGE

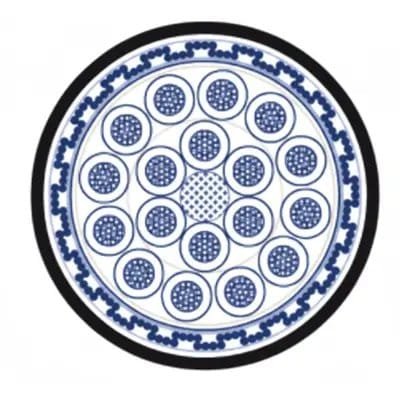

  • Torção: condutores Torcidos em camadas
  • Blindagem geral: malha de cobre estanhado, cobertura aprox. 85%
  • Material da capa externa: composto especial isento de halogéneo
  • Cor da bainha: cinza, RAL 7001
  • Tensão nominal: Uo/U: 300/500 V
  • Tensão de teste: 3 kV
  • Resistência do condutor: de acordo com a IEC 60228 cl. 5
  • Resistência de isolamento: mín. 20 MΩx km
  • Capacidade de corrente: de acordo com a DIN VDE, ver anexo técnico
  • Raio de curvatura mínimo fixo: 6 x d
  • Raio de curvatura mínimo móvel: 15 x d
  • Temperatura de operação fixa mín/máx: -40°C / +70°C
  • Temperatura de operação móvel mín/máx: -15°C / +70°C
  • Isenção de halogéneo: de acordo com a IEC 60754-1
  • Densidade da fumaça: de acordo com a IEC 61034-2
  • Corrosividade: de acordo com a IEC 60754-2
  • Comportamento ao fogo: isento de halogéneo e retardador de chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24 Cat. C resp. IEC 60332-3-25 Cat. A
  • Norma: com base na EN 50525-2-51
DETALHES

Benefícios

  • Segurança Aprimorada: Livre de halogênio, com baixa emissão de fumaça e gases corrosivos em caso de incêndio.
  • Proteção Eletromagnética: Blindagem com malha de cobre estanhado garante transmissão de sinal livre de interferências.
  • Alta Flexibilidade: Condutores de classe 5 permitem instalação em espaços com raios de curvatura reduzidos.
  • Versatilidade de Instalação: Adequado para aplicações fixas e flexíveis com movimentação livre.
  • Conformidade Ambiental: Composto livre de halogênio e em conformidade com a diretiva RoHS.
  • Ampla Faixa de Temperatura: Operação segura em instalações fixas de -40°C a +70°C.
  • Retardância à Chama: Comportamento de chama aprimorado, não propagando o fogo e aumentando a segurança.
  • Instalação em Diversos Ambientes: Ideal para uso em locais secos e úmidos, internamente.
  • Qualidade Certificada: Desenvolvido em conformidade com as normas europeias e internacionais de segurança.
  • Material de Alta Performance: Composto especial sem halogênio no isolamento e na cobertura externa.

Aplicações

  • Edifícios Públicos: Essencial para aeroportos, hospitais e escolas com alta concentração de pessoas.
  • Indústria e Automação: Como cabo de controle e energia em instalações industriais e linhas de produção.
  • Data Centers: Protege equipamentos sensíveis contra interferências e garante segurança em caso de fogo.
  • Painéis de Controle: Conexão de componentes em painéis elétricos e de comando.
  • Sistemas de Segurança: Alimentação e controle de sistemas de alarme e iluminação de emergência.
  • Infraestrutura Crítica: Uso em usinas de energia e subestações onde a segurança é primordial.
  • Construção de Máquinas: Para fiação interna de equipamentos e máquinas que exigem flexibilidade e proteção EMC.
  • Instalações Comerciais: Em shoppings, hotéis e teatros, protegendo pessoas e bens valiosos.
  • Sistemas de Climatização (AVAC): Para controle e alimentação de unidades em áreas de grande circulação.
  • Projetos de Engenharia: Solução robusta e segura para instalações elétricas em zonas com risco de incêndio.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de energia, controle e conexão, blindado, livre de halogênio e ecológico para instalação fixa e aplicações flexíveis.
Modelo JZ/OZ-CH FRNC Cca
Classificação CPR (BauPVO) Cca
Parâmetros Elétricos
Voltagem Nominal Uo/U: 300/500 V
Voltagem de Ensaio 3 kV
Resistência do Condutor De acordo com a IEC 60228 cl. 5
Resistência de Isolação Mínimo 20 MΩ x km
Capacidade de Corrente De acordo com a DIN VDE, ver anexo técnico.
Design do Produto
Material do Condutor Fios de cobre nu
Classe do Condutor De acordo com a IEC 60228 classe 5
Material da Isolação da Via Composto especial livre de halogênio
Identificação das Vias Vias pretas com numeração branca, conforme DIN VDE 0293
Inclui condutor de proteção (Terra) Disponível com condutor de proteção (G = verde/amarelo) ou sem.
Tipo de Torção Vias torcidas em camadas
Blindagem Malha de cobre estanhado, cobertura de aprox. 85%
Material da Cobertura Externa Composto especial livre de halogênio
Cor da Cobertura Cinza, RAL 7001
Características do Produto
Área de Aplicação Instalações elétricas, áreas com risco de incêndio e locais com alta concentração de pessoas e bens. Adequado para ambientes secos e úmidos.
Recomendação EMC Recomendado para aplicações que exigem compatibilidade eletromagnética (EMC).
Livre de halogênio Sim, de acordo com a IEC 60754-1
Livre de Silicone / LABS Sim (durante a produção)
Raio Mín. de Curvatura (instalação fixa) 6 x diâmetro do cabo
Raio Mín. de Curvatura (movimento) 15 x diâmetro do cabo
Temperatura, instalação fixa -40 °C a +70 °C
Temperatura, movimento constante -15 °C a +70 °C
Comportamento em caso de incêndio Livre de halogênio e retardante de chamas
Densidade da Fumaça De acordo com a IEC 61034-2
Corrosividade dos Gases De acordo com a IEC 60754-2
Resistente a UV Requer proteção UV para uso externo.
Uso Subterrâneo Não é adequado para enterramento.
Normas Aplicáveis
Condutor IEC 60228 cl. 5
Identificação DIN VDE 0293
Retardância à Chama IEC 60332-1-2, IEC 60332-3-24 Cat. C / IEC 60332-3-25 Cat. A
Livre de Halogênio IEC 60754-1, IEC 60754-2
Fumaça IEC 61034-2
Padrão de Referência Similar a EN 50525-2-51
Conformidade RoHS, Diretiva de Baixa Tensão 2014/35/EU (CE)
TABELA DE DIMENSIONAIS
Dimensão n x mm² Ø Externo mm Peso kg/km
2 X 0,5 5,4 44
3 G 0,5 5,7 52
3 X 0,5 5,7 52
4 G 0,5 6,3 67
4 X 0,5 6,3 67
5 G 0,5 6,9 79
5 X 0,5 6,9 79
7 G 0,5 7,6 100
7 X 0,5 7,6 100
12 G 0,5 9,7 159
12 X 0,5 9,7 159
18 G 0,5 11,4 223
18 X 0,5 11,4 223
25 G 0,5 13,3 291
25 X 0,5 13,3 291
2 X 0,75 6 51
3 G 0,75 6,3 68
3 X 0,75 6,3 68
4 G 0,75 6,8 81
4 X 0,75 6,8 81
5 G 0,75 7,6 101
5 X 0,75 7,6 101
7 G 0,75 8,2 122
7 X 0,75 8,2 122
12 G 0,75 10,7 197
12 X 0,75 10,7 197
18 G 0,75 12,6 284
18 X 0,75 12,6 284
25 G 0,75 14,9 392
2 X 1 6,3 63
3 G 1 6,7 77
3 X 1 6,7 77
4 G 1 7,2 98
4 X 1 7,2 98
5 G 1 8 117
5 X 1 8 117
7 G 1 8,6 147
7 X 1 8,6 147
12 G 1 11,3 255
18 G 1 13,5 340
25 G 1 15,7 484
2 X 1,5 6,9 76
3 G 1,5 7,5 101
3 X 1,5 7,5 101
4 G 1,5 8,1 123
4 X 1,5 8,1 123
5 G 1,5 9 153
5 X 1,5 9 153
7 G 1,5 9,7 194
7 X 1,5 9,7 194
12 G 1,5 12,7 313
18 G 1,5 15,4 472
25 G 1,5 17,8 620
3 G 2,5 9 147
3 X 2,5 9 147
4 G 2,5 9,7 187
5 G 2,5 10,8 227
7 G 2,5 11,9 290
4 G 4 11,5 268
5 G 4 12,7 332
4 G 6 13,8 394
5 G 6 15,3 499
4 G 10 17,1 614
5 G 10 19,2 753
4 G 16 19,8 972
4 G 25 24,5 1.355
5 G 25 27,9 1.799
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
