Cabo de Potência e Controle;  Blindado em Fita de Cobre; Max. 10,00mm²; Até 1,0mm² 500V; De 1,50mm² a 10,00mm² 1000V;  2 a 56 condutores; Veias Numeradas; XLPE-HEPR / PVC;  Antichama; +70°C

Cabo de Controle/Comando Blindado em Fita de Cobre (BFC) XLPE-HEPR/PVC – NBR 7290

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

A Escolha Definitiva em Cabos de Controle para Automação IndustrialProjetado para as mais exigentes aplicações industriais, onde precisão e confiabilidade são cruciais. Oferece construção robusta, flexibilidade superior e blindagem eficiente, garantindo a total integridade dos sinais de controle em seu sistema.
  • Blindagem Superior Contra Interferência: A fita de cobre anula ruídos eletromagnéticos, garantindo sinais limpos e seguros.
  • Alta Performance e Segurança: Isolação para 90°C que suporta altas temperaturas e curtos-circuitos com máxima proteção.
  • Flexibilidade na Instalação: Condutor classe 5 que permite manuseio rápido, mesmo em locais de difícil acesso.
  • Durabilidade em Ambientes Hostis: Resistente a umidade, raios UV, intempéries e diversos produtos químicos.
  • Ampla Versatilidade: Ideal para automação, comando e sinalização em usinas, subestações e indústrias em geral.

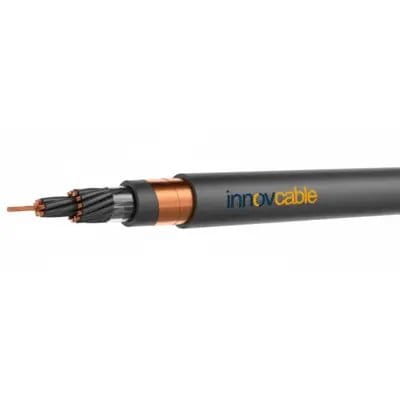

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5 NBR NM 280.
  • Isolação em composto (HEPR - borracha de etilenopropileno) ou XLPE 90°C.
  • Separador em fita de poliéster.
  • Capa intermediaria em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Blindagem em fita de cobre.
  • Fita não-higroscópica, se aplicável.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ ST2).
DETALHES

Benefícios

  • Alta Flexibilidade: Condutor com encordoamento classe 5, ideal para fácil manuseio e instalações em espaços reduzidos.
  • Proteção Eletromagnética: A blindagem em fita de cobre assegura a transmissão de sinais livre de interferências externas.
  • Elevada Resistência: Possui boa resistência a raios UV, umidade, intempéries e a determinados produtos químicos.
  • Suporte a Altas Temperaturas: Isolação em XLPE/HEPR para operar em regime contínuo de até 90°C com segurança.
  • Segurança e Conformidade: Fabricado segundo as normas ABNT NBR 7290, garantindo um produto confiável e de alto desempenho.
  • Versatilidade de Instalação: Adequado para montagem em eletrodutos, canaletas, leitos e painéis elétricos.
  • Durabilidade Superior: Projetado para suportar as condições adversas de áreas industriais, químicas e usinas geradoras.
  • Opções Personalizáveis: Pode ser fabricado com compostos especiais para resistência a óleos e graxas.
  • Tensão de Isolação: Disponível em versões para até 500V e 1000V, atendendo a diversas especificações de projetos.
  • Identificação Clara: As veias podem ser numeradas ou coloridas, simplificando o processo de instalação e manutenção.

Aplicações

  • Circuitos de Comando e Controle: Utilizado em equipamentos elétricos para sinalização, comando e controle.
  • Automação Industrial: Ideal para a automação de subestações, áreas industriais e sistemas microprocessados.
  • Painéis Elétricos: Empregado em ligações de botoeiras, alimentação e cabeamento interno de painéis de controle.
  • Usinas Geradoras: Aplicado em sistemas de controle e supervisão em usinas de geração de energia.
  • Indústria Química e Petroquímica: Confiabilidade para instalações fixas em ambientes industriais agressivos.
  • Sistemas de Cabeamento: Utilizado em projetos de cabeamento estruturado para transmissão de sinais de controle.
  • Ligação de Máquinas: Alimentação e interligação de diversos tipos de máquinas industriais em instalações fixas.
  • Instalações Prediais e Industriais: Perfeito para montagem em eletrodutos, eletrocalhas, canaletas e bandejas.
  • Equipamentos Elétricos: Conexão de componentes em equipamentos que exigem proteção contra interferências.
  • Infraestrutura: Aplicação em bancos de dutos para a distribuição de circuitos de comando em grandes plantas.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de controle BFC XLPE-HEPR/PVC com blindagem em fita de cobre.
Parâmetros Elétricos
Tensão de IsolaçãoAté 1,0 mm²: 500V; De 1,50 mm² a 10,00 mm²: 1000V (0,6/1kV).
Ensaios de RotinaResistência elétrica do condutor a 20°C, Tensão elétrica em Corrente Alternada, Resistência de isolamento.
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole.
Classe do EncordoamentoClasse 5, conforme NBR NM 280.
Material Base da Isolação da VeiaComposto de HEPR (borracha de etilenopropileno) ou XLPE.
SeparadorFita de poliéster.
Material Base da Capa IntermediáriaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
BlindagemFita de cobre para proteção contra interferências eletromagnéticas.
Fita Não-HigroscópicaAplicável, conforme a necessidade da construção.
Material Base da Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST2).
Identificação das ViasVeias pretas ou brancas numeradas sequencialmente.
Inclui condutor de proteção (Terra)Disponível sob pedido com uma via verde.
Código de cores das viasPode ser construído com veias coloridas sob consulta.
Características do Produto
Área de AplicaçãoInstalações fixas em circuitos de controle, comando, sinalização, equipamentos elétricos, cabeamento estruturado, automação de subestações, usinas e áreas industriais.
Modo de InstalaçãoSistemas fixos de eletrodutos (embutidos ou expostos), canaletas, banco de dutos, eletrocalhas, leitos e painéis elétricos.
Temperatura Máxima no Condutor+90°C em regime permanente.
Temperatura Máxima de Curto-Circuito+250°C (por no máximo 5 segundos).
Retardante de chamaSim, conforme NBR NM IEC 60332-3-23 (Categoria B).
Resistente a UVSim.
Resistente a IntempériesSim.
Resistente a UmidadeSim.
Resistente a QuímicosResistência a determinados produtos químicos.
FlexibilidadeBoa flexibilidade.
Livre de Halogênio (LSZH)Disponível como opção de construção sob consulta.
Opções de Construção (Sob Consulta)
Condutor OpcionalCondutor de cobre estanhado.
Classe de Encordoamento OpcionalClasse 2.
Materiais de Isolação AlternativosPVC/E (105°C), PVC/A (70°C), PE (80°C).
Materiais de Cobertura AlternativosPE, PVC/E, PVC/ST2, PVC especial resistente a óleos e graxas, LSZH.
Formato da Cobertura OpcionalPerfeitamente cilíndrica para aplicações com prensa cabo em áreas classificadas (Ex).
Normas Aplicáveis
ABNT NBR 7290Requisitos de desempenho para cabos de controle.
ABNT NBR NM 280Condutores de cabos isolados.
ABNT NBR 6251Cabos de potência com isolação extrudada.
ABNT NBR NM IEC 60332-3-23Ensaio de queima vertical da chama na categoria B.
TABELA DE DIMENSIONAIS



Seção Nominal (mm²)Número de CondutoresDiâmetro Externo (mm)Peso Nominal (kg/km)
0,5028,52120,55
0,5038,79136,52
0,5049,60175,08
0,5059,75191,31
0,50610,28206,86
0,50710,28216,32
0,50810,83234,22
0,50912,32275,41
0,501012,73296,44
0,501112,73304,45
0,501212,94320,44
0,501313,40341,31
0,501413,40348,96
0,501513,91374,40
0,501613,91381,75
0,501714,44402,78
0,501814,44409,55
0,501914,44416,66
0,502015,19447,03
0,502115,72463,43
0,502215,72474,48
0,502315,72489,93
0,502415,72496,41
0,502515,72511,69
0,7528,54113,88
0,7538,84132,15
0,7549,75171,71
0,7559,92190,48
0,75610,51208,36
0,75710,51220,24
0,75811,12240,34
0,75912,74284,13
0,751013,20307,53
0,751113,20318,09
0,751213,41337,04
0,751313,92360,32
0,751413,92370,57
0,751514,49398,42
0,751614,49408,39
0,751715,09431,83
0,751815,09441,33
0,751915,09450,97
0,752015,91484,34
0,752116,50503,20
0,752216,50516,91
0,752316,50535,01
0,752416,50544,16
0,752516,50562,11
1,0028,89124,54
1,0039,23146,30
1,00410,22191,30
1,00510,40213,21
1,00611,04234,53
1,00711,04249,73
1,00811,71273,48
1,00913,44322,22
1,001013,94349,16
1,001113,94362,92
1,001214,15385,58
1,001314,71412,40
1,001414,71425,81
1,001515,33457,22
1,001615,33470,32
1,001715,98497,32
1,001815,98509,91
1,001915,98522,65
1,002016,85560,23
1,002117,50582,63
1,002217,50599,41
1,002317,50620,59
1,002417,50632,80
1,002517,50653,81
1,5029,45142,70
1,5039,83170,65
1,50410,95224,90
1,50511,16252,43
1,50611,88279,89
1,50711,88300,99
1,50812,64331,19
1,50914,54388,39
1,501015,10421,63
1,501115,10441,10
1,501215,31470,29
1,501315,94503,37
1,501415,94522,46
1,501516,65560,17
1,501616,65578,89
1,501717,38612,18
1,501817,38630,34
1,501917,38648,67
1,502018,34693,55
1,502119,07722,22
1,502219,07744,53
1,502319,07771,25
1,502419,07788,97
1,502519,07815,49
2,50211,18193,38
2,50311,70237,79
2,50413,21317,82
2,50513,49360,10
2,50614,48403,84
2,50714,48440,55
2,50815,50488,01
2,50917,93568,67
2,501018,69618,69
2,501118,69653,18
2,501218,90699,86
2,501319,76749,67
2,501419,76783,64
2,501520,71838,14
2,501620,71871,62
2,501721,70921,71
2,501821,70954,42
2,501921,70987,36
2,502022,931052,13
2,502123,921097,52
2,502223,921134,30
2,502323,921175,48
2,502423,921207,59
2,502523,921248,51
4,00212,48245,08
4,00313,06304,87
4,00414,78408,17
4,00515,09464,38
4,00616,22523,35
4,00716,22574,73
4,00817,38638,24
4,00920,08739,15
4,001020,94804,73
4,001120,94853,35
4,001221,15915,66
4,001322,12980,94
4,001422,121028,91
4,001523,211098,94
4,001623,211146,31
4,001724,331211,93
4,001824,331258,37
4,001924,331305,09
4,002025,701387,18
4,002126,821448,00
4,002226,821498,42
4,002326,821553,24
4,002426,821598,94
4,002526,821653,44
6,00213,95315,59
6,00314,63400,48
6,00416,64537,99
6,00517,01617,50
6,00618,33701,28
6,00718,33776,81
6,00819,68866,09
6,00922,77998,00
6,001023,781088,81
6,001123,781160,97
6,001223,991248,78
6,001325,131339,19
6,001425,131410,56
6,001526,401505,80
6,001626,401576,43
6,001727,711667,27
6,001827,711736,77
6,001927,711806,63
6,002029,281916,32
6,002130,592002,24
6,002230,592075,64
6,002330,592153,44
6,002430,592222,05
6,002530,592299,46
10,00216,18444,71
10,00317,02578,64
10,00419,50779,84
10,00519,96905,81
10,00621,581038,42
10,00721,581161,77
10,00823,251301,41
10,00926,961491,88
10,001028,211632,21
10,001128,211751,21
10,001228,421888,94
10,001329,822028,73
10,001429,822146,73
10,001531,382291,45
10,001631,382408,51
10,001733,002548,84
10,001833,002664,45
10,001933,002780,53
10,002034,882943,45
10,002136,503078,70
10,002236,503198,07
10,002336,503321,83
10,002436,503436,30
10,002536,503559,57
