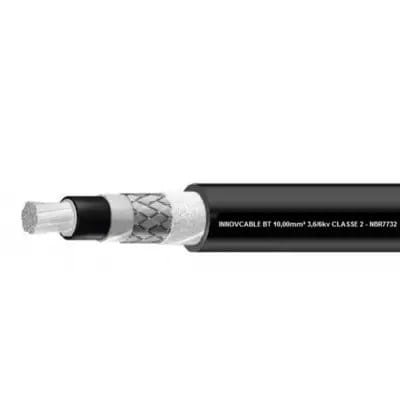

Cabo de potência para balizamento em aeroportos; Blindado BT; 6/6 kV; 1 condutor;  10mm²; EPR-B (XLPE) / PVC;  90°C

Cabo de Balizamento Auxílio Luminosos Aeroporto NBR 7732 3,6/6kv ­BLINDADO BT

Este produto está fora de estoque e indisponível.

Cabo de Balizamento Aéreo: Segurança e Performance para PistasEssencial para a iluminação de pistas de pouso e decolagem, nosso cabo garante máxima confiabilidade e operação contínua. É a solução definitiva para aeroportos que buscam eficiência e durabilidade.
  • Segurança Operacional Elevada: Proteção superior contra umidade, raios UV e intempéries, garantindo a integridade do sistema.
  • Instalação Simples e Rápida: Alta flexibilidade do condutor (classe 5) que facilita o manuseio e otimiza o tempo.
  • Durabilidade Excepcional: Desenvolvido para longa vida útil, reduzindo custos com trocas e manutenções corretivas.
  • Performance Elétrica Confiável: Assegura alimentação estável para os sistemas de iluminação, crucial em operações críticas.
  • Norma Técnica Assegurada: Totalmente fabricado em conformidade com a NBR 7732, atestando sua máxima qualidade.
DESIGN DO PRODUTO
  • Condutor: Fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5.
  • Isolação: Composto termofixo (HEPR) 90°C.
  • Capa Intermediaria: Composto termoplástico (PVC)
  • Blindagem: Trança de fios de cobre nú, cobertura 85%
  • Cobertura: Composto termoplástico (PVC) ST2.
  • Norma Aplicável: NBR 7732.
  • Tensão de Isolação: 3,6/6 kV.
DETALHES

Benefícios

  • Durabilidade Superior: Cobertura em Neoprene, oferecendo máxima resistência a intempéries e raios UV.
  • Alta Resistência Química: Composto imune à degradação por óleos, graxas e outros agentes químicos comuns em aeroportos.
  • Segurança Operacional: Isolação em EPR para 90°C, garantindo performance estável e segura sob altas temperaturas.
  • Confiabilidade Máxima: Projetado para circuitos série de alta tensão (3,6/6 kV), assegurando operação contínua.
  • Versatilidade na Instalação: Flexibilidade para ser diretamente enterrado, instalado em eletrodutos ou bandejas.
  • Performance Elétrica: Condutor de cobre eletrolítico que garante excelente condutividade e eficiência energética.
  • Proteção Contra Umidade: Estrutura robusta que impede a penetração de água, ideal para instalações subterrâneas.
  • Qualidade Certificada: Fabricado em conformidade com a norma NBR 7732, atestando sua qualidade e segurança.
  • Manutenção Reduzida: A elevada robustez dos materiais construtivos minimiza custos com reparos e substituições.
  • Longevidade Assegurada: Desenvolvido para suportar as condições agressivas do ambiente aeroportuário por longos períodos.

Aplicações

  • Iluminação de Pistas de Pouso: Alimentação dos circuitos em série que acionam as luzes centrais e de borda da pista.
  • Sinalização de Pistas de Táxi: Conexão das luzes de guia (azuis) que orientam as aeronaves entre o pátio e as pistas.
  • Balizamento de Zonas de Toque: Energia para as luzes que marcam a área precisa para o pouso seguro das aeronaves.
  • Sistemas de Luzes de Aproximação (ALS): Fornecimento de energia para as luzes de aproximação antes da cabeceira da pista.
  • Iluminação de Cabeceiras: Conexão das luzes (verdes e vermelhas) que indicam o início e o fim da pista de pouso.
  • Circuitos de Stopway: Alimentação das luzes de sinalização da zona de parada, usada em situações de emergência.
  • Infraestrutura Aeroportuária: Essencial em projetos de construção, modernização e expansão de sistemas de balizamento.
  • Sinalização de Pátios de Aeronaves: Utilizado em sistemas de iluminação para áreas de estacionamento e manobra de aeronaves.
  • Instalações Subterrâneas Críticas: Ideal para aplicação em dutos e canaletas que demandam máxima proteção e confiabilidade.
  • Sistemas Visuais de Rampa (PAPI/VASI): Alimentação dos indicadores de aproximação de precisão nas laterais da pista.
DADOS TÉCNICOS



Informações Gerais
MarcaInnovcable
Tipo de ProdutoCabo para Balizamento de Aeroporto (BT)
Norma PrincipalNBR 7732
Parâmetros Elétricos
Tensão de Isolação3,6/6 kV
Design do Produto
Material do CondutorFios de cobre nu, têmpera mole.
Design do CondutorEncordoamento classe 2.
Material Base da Isolação da VeiaComposto termofixo de borracha etilenopropileno (EPR/A).
Material Base da capa internaComposto termoplástico à base de policloreto de vinila (PVC).
BlindagemTrança de cobre nú, cobertura 85%
Material Base da Cobertura ExternaComposto termoplástico à base de policloreto de vinila (PVC).
Cor da CoberturaPreta.
Características do Produto
Área de AplicaçãoCircuitos de alimentação e distribuição de energia em subestações, instalações comerciais e industriais e principalmente em circuitos de balizamento de pistas de aeroportos.
Modo de InstalaçãoPode ser instalado ao ar livre, em eletrodutos, em bandejas ou diretamente enterrados.
Temperatura máxima no condutor (Regime Permanente)90 °C
Temperatura máxima no condutor (Regime de Sobrecarga)130 °C
Temperatura máxima no condutor (Regime de Curto-Circuito)250 °C
Retardante de chamaSim, não propagante de chamas.
Resistente a UVSim, resistente à ação dos raios solares.
Normas Aplicáveis
Norma de ConstruçãoNBR 7732 - Cabos de potência com isolação sólida extrudada de borracha etilenopropileno (EPR) para tensões de 1 kV a 35 kV.



TABELA DE DIMENSIONAIS
Seção nominal (mm²)Espessura da Isolação (mm)Espessura da capa externa (mm)Diâmetro externo (mm)
Peso aprox.(kg/km)
103,41,416,3319,8
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
