Cabo de Automação; AFS; Uso fixo;  De 24 a 91 Ω/km (conforme bitola AWG); PE/PVC; 150V a 300V rms; Preto

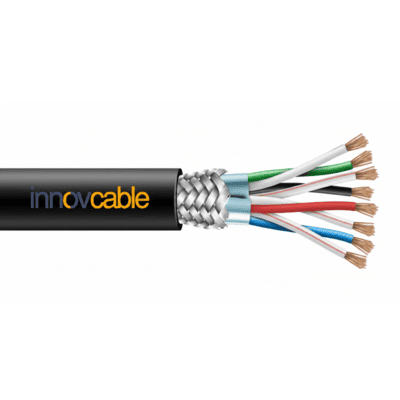

CABO AFS INNOVTRONIC® FITA ALUMINIZADA + TRANÇA DE COBRE ESTANHADO

Cabo AFS INNOVTRONIC®: Dupla Blindagem Global para Máxima Performance e Proteção O Cabo AFS é a solução definitiva para quem exige integridade total na transmissão de sinais em ambientes com alta interferência. Projetado com uma avançada blindagem dupla, ele combina tecnologia e flexibilidade para garantir que seus equipamentos operem com máxima precisão e sem interrupções.
  • Dupla Blindagem Global: Construído com fita de poliéster aluminizada e trança de cobre estanhado para proteção externa superior.
  • Confiabilidade Hospitalar e Industrial: Ideal para equipamentos médicos sensíveis, automação industrial, comercial e sistemas de áudio.
  • Instalação Ágil e Colorida: Vias identificadas por cores específicas que facilitam o manuseio e evitam erros na hora da conexão.
  • Sustentabilidade e Flexibilidade: Cobertura em PVC flexível livre de metais pesados (LMP), protegendo o meio ambiente e seu projeto.
  • Gravação a Laser Permanente: Identificação indelével na capa externa que não apaga, garantindo segurança e rastreabilidade total do produto.
Design do Produto
  • Condutor: Corda de cobre eletrolítico mole estanhado.
  • Isolação: Polietileno ou Policloreto de vinila, PE ou PVC/A (70°C).
  • Cores dos pares: Natural e vermelho / natural e preto / natural e azul / natural e verde / preto e vermelho / preto e azul / vermelho e azul / vermelho verde / azul e verde / amarelo e natural / amarelo e vermelho.
  • Blindagem do conjunto: Fita de poliéster aluminizada + trança de cobre estanhado.
  • Cobertura: Policloreto de vinila PVC flexível (70°C), na cor preta.
Detalhes

Benefícios

  • Dupla Blindagem Global: Combinação de fita de poliéster aluminizada e trança de cobre estanhado.
  • Máxima Proteção: Excelente performance contra interferências eletromagnéticas externas no sistema.
  • Alta Flexibilidade: Condutores em corda de cobre mole que facilitam a instalação em locais curvos.
  • Identificação por Cores: Vias coloridas que simplificam o manuseio e evitam erros de conexão.
  • Ecologicamente Correto: Cobertura em PVC flexível livre de metais pesados (LMP) para maior segurança.
  • Controle de Metragem: Gravação dupla na capa externa que otimiza a gestão e o corte do estoque.
  • Resistência à Oxidação: Cobre eletrolítico estanhado que garante maior durabilidade das conexões.
  • Qualidade Assegurada: Fabricação sob normas rigorosas de qualidade com certificação ISO 9001.
  • Versatilidade Térmica: Projetado para operar com estabilidade em ambientes de até 70°C.
  • Confiabilidade de Sinal: Estrutura interna que evita quedas de desempenho em equipamentos sensíveis.

Aplicações

  • Equipamentos Hospitalares: Interligação de sistemas médicos que exigem alta fidelidade de sinal.
  • Automação Comercial: Conexão de periféricos, caixas e terminais em ambientes de varejo.
  • Sistemas de Áudio: Interconexão de dispositivos sonoros profissionais com proteção contra ruídos.
  • Automação Industrial: Controle de processos fabris e comunicação entre máquinas no chão de fábrica.
  • Processamento de Dados: Transmissão de informações em sistemas de baixa tensão e controle.
  • Segurança Eletrônica: Cabeamento de sistemas de monitoramento e controle de acesso predial.
  • Instrumentação: Ligação de sensores e medidores que operam em áreas com interferência.
  • Sistemas de Refrigeração: Controle de unidades térmicas e sensores de temperatura industriais.
  • Informática Industrial: Redes de comunicação para terminais de operação em ambientes severos.
  • Instalações de Baixa Tensão: Uso geral em eletrônicos que demandam cabo blindado em pares.
Dados Técnicos
Informações Gerais
Marca Innovcable®
Tipo de Produto Cabo AFS - Cabo para interligação com dupla blindagem.
Parâmetros Elétricos
Tensão de Operação 250V a 300V rms
Resistência do Condutor Interno De 24 a 91 Ω/km (conforme bitola AWG).
Design do Produto
Material do Condutor Corda de cobre eletrolítico mole estanhado.
Material da Isolação Polietileno (PE) ou Policloreto de vinila (PVC/A 70°C).
Identificação das Vias (Cores) Natural/Vermelho, Natural/Preto, Natural/Azul, Natural/Verde, Preto/Vermelho, Preto/Azul, Vermelho/Azul, Vermelho/Verde, Azul/Verde, Amarelo/Natural, Amarelo/Vermelho.
Blindagem do Conjunto (Dupla) Fita de poliéster aluminizada + trança de cobre estanhado.
Material da Cobertura (Capa) Policloreto de vinila (PVC) flexível (70°C).
Características da Capa Livre de metais pesados (LMP) e com gravação dupla da metragem.
Cor da Cobertura Preta.
Opções Construtivas (Sob Consulta) PVC (105°C), LSZH (Baixa fumaça e zero halogênio) e condutor de cobre nu.
Características e Aplicações
Área de Aplicação Sistemas de equipamentos hospitalares, automação comercial e industrial, e interligação de sistemas de áudio.
Proteção contra Interferência Dupla blindagem global para excelente performance contra interferências eletromagnéticas externas.
Flexibilidade Alta flexibilidade para facilitar a instalação e o manuseio.
Controle de Estoque Facilitado pela gravação dupla da metragem na capa externa.
Normas Aplicáveis
Gestão da Qualidade ISO 9001 (SGS)
Tabela de Dimensionais
Tipo Bitola (AWG) Formação (Vias/Pares) Diâmetro Ext. (mm) Peso Aprox. (kg/km) Resistência Máx. (Ω/km) Tensão (V)
AFS 24 AWG 1 Par (2v) 4,7 26 91 250
AFS 24 AWG 2 Pares (4v) 6,9 46 91 250
AFS 24 AWG 3 Pares (6v) 7,4 56 91 300
AFS 22 AWG 1 Par (2v) 5,4 33 55 300
AFS 22 AWG 2 Pares (4v) 8 60 55 300
AFS 22 AWG 3 Pares (6v) 8,7 74 55 300
AFS 22 AWG 5 Pares (10v) 9,4 97,17 55 300
AFS 22 AWG 7 Pares (14v) 10,9 127 55 300
AFS 20 AWG 1 Par (2v) 6,2 45 35 300
AFS 20 AWG 2 Pares (4v) 10,1 87 35 300
AFS 18 AWG 1 Par (2v) 7,5 62 24 300
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
