Cabos Navais – IEC Standard

Cabos navais instrumentação 150/250V (300V)

    INNOVCABLE INNOVSHORE CONTROLE / INSTRUMENTAÇÃO 150/250V (300V)

    1. Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5, de acordo com a IEC 60228.*1,7
    2. Isolação dos condutores em composto especial isento de halogênios LSOH (HF-90). *4
    3. Cobertura final em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE CONTROLE/INSTRUMENTAÇÂO __mm² 0,15/0,25KV 90°C OF: XXXX/ANO

    Dos condutores – isolação na cor branca ou preta numerada sequencialmente. *3

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
    Utilizados a bordo de navios em instalações fixas, bandejas, calhas, conduítes, painéis, dentre outros. Indicado para utilização em circuitos de controle, comando e sinalização em conformidade com a IEC 60092-352. Os cabos INNOVSHORE CONTROLE/INSTRUMENTAÇÃO 0,15/0,25KV oferece máxima resistência a produtos químicos, umidades e raios UV. Não halógeno e com melhoria sob condição de incêndio, anti-chama, não produz gases tóxicos e corrosivos. Superam as especificações das IEC’s indicadas.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 0,50mm² / 71 x 2,50mm²
    • 52 x 4,00mm²
    • 42 x 6,00mm²
    • 20 x 10,0mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE CONTROLE / INSTRUMENTAÇÃO BLINDADO BTC/BTS 150/250V (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5, de acordo com a IEC 60228. *1,7
    2) Isolação dos condutores em composto especial isento de halogênios LSOH (HF-90). *4
    3) Enfitamento ou enchimento extrudado.
    4) Blindagem: Trança de fios de cobre nu (BTC) ou cobre estanhado (BTS) com cobertura >90%. *8
    5) Cobertura final em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    Gravação Externa:
    CABO INNOVSHORE CONTROLE/INSTRUMENTAÇÃO BLINDADO BTC/BTS __ x __mm² 0,15/0,25KV 90°C OF: XXXX/ANO

    Dos condutores – isolação na cor branca ou preta numerada sequencialmente. *3

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
    Possuí excelente proteção contra interferência eletromagnética.
    São utilizados em instalações fixas, em bandejas, calhas, conduítes, painéis, dentre outros. Indicado para utilização em circuitos de controle, comando e sinalização, alimentação, ligação de máquinas, dentre outros ambientes. Os cabos CABO INNOVSHORE CONTROLE/INSTRUMENTAÇÃO BLINDADO BTC/BTS 0,15/0,25KV oferece máxima resistência a produtos químicos, umidades e raios UV. Não halógeno e com melhoria sob condição de incêndio, anti-chama, não produz gases tóxicos e corrosivos. Superam as especificações das IEC’s indicadas.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias.
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de blindagens:
    BTS – Blindagem em trança de fios de cobre estanhado
    BTC – Blindagem em trança de fios de cobre nu

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO BLINDADO BF 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem coletiva em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO BF __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO BLINDADO BF são recomendados para os casos em que sejam exigidos excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

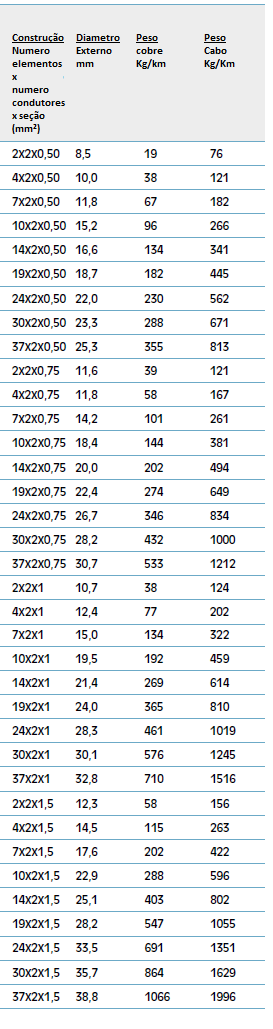

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO BLINDADO BFI 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem individual em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO BFI __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO BLINDADO BFI 0,15/0,25KV (300V) são recomendados para os casos em que seja exigido excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO BLINDADO BFIC 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem individual em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5-) Blindagem coletiva em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO BFIC __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO BLINDADO BFIC 0,15/0,25KV (300V) são recomendados para os casos em que seja exigido excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ARMADO ATC/ATS 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    5) Fita poliéster.
    6) Armação: Trança de fios de cobre nu (ATC) ou fios de cobre estanhado (ATS) com cobertura >90% *8
    7) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO ATC/ATS __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    Cabo armado prove proteção onde é requerido.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO ARMADO ATC/ATS 0,15/0,25KV (300V) possuem excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo armado em trança de fios de cobre nu (ATC) ou fios de cobre estanhado (ATS). Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de armações:
    ATC – Armação em trança de fios de cobre nu
    ATS – Armação em trança de fios de cobre estanhado

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ARMADO ATA/AFC/AFA 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    5) Capa interna em composto poliolefínico isento de halogênios LSOH (SHF1). *5
    6) Armação: Trança de fios de aço galvanizado (ATA) com cobertura >90%; fita de cobre (AFC) ou fita de aço galvanizado (AFA) aplicada com sobreposição. *8
    7) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO ATA/AFC/AFA __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    Cabo armado prove proteção onde é requerido.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO ARMADO ATA/AFC/AFA 0,15/0,25KV (300V) possuem excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de armações:
    ATA – Armação em trança de fios de aço galvanizado
    AFC – Armação em fita de cobre
    AFA – Armação em fita de aço galvanizado

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATA/AFC/AFA BF 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem coletiva em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Capa interna em composto poliolefínico isento de halogênios (SHF1). *5
    6) Armação: Trança de fios de aço galvanizado (ATA) com cobertura >90%; fita de cobre (AFC) ou fita de aço galvanizado (AFA) aplicada com sobreposição. *8
    7) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ATA/AFC/AFA BF __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    Cabo armado prove proteção onde é requerido.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATA/AFC/AFA BF 0,15/0,25KV (300V) são recomendados para os casos em que seja exigido excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de armações:
    ATA – Armação em trança de fios de aço galvanizado
    AFC – Armação em fita de cobre
    AFA – Armação em fita de aço galvanizado

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATA/AFC/AFA BFI 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem individual em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Capa interna em composto poliolefínico isento de halogênios (SHF1). *5
    6) Armação: Trança de fios de aço galvanizado (ATA) com cobertura >90%; fita de cobre (AFC) ou fita de aço galvanizado (AFA) aplicada com sobreposição. *8
    7) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO ATA/AFC/AFA BFI __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    Cabo armado prove proteção onde é requerido.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATA/AFC/AFA BFI 0,15/0,25KV (300V) são recomendados para os casos em que seja exigido excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de armações:
    ATA – Armação em trança de fios de aço galvanizado
    AFC – Armação em fita de cobre
    AFA – Armação em fita de aço galvanizado

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATA/AFC/AFA BFIC 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem individual em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Blindagem coletiva em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    6) Capa interna em composto poliolefínico isento de halogênios (SHF1). *5
    7) Armação: Trança de fios de aço galvanizado (ATA) com cobertura >90%; fita de cobre (AFC) ou fita de aço galvanizado (AFA) aplicada com sobreposição. *8
    8) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO ATA/AFC/AFA BFIC __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    Cabo armado prove proteção onde é requerido.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATA/AFC/AFA BFIC 0,15/0,25KV (300V) são recomendados para os casos em que seja exigido excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de armações:
    ATA – Armação em trança de fios de aço galvanizado
    AFC – Armação em fita de cobre
    AFA – Armação em fita de aço galvanizado

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATC/ATS BF 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem coletiva em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Fita poliester / enchimento extrudado.
    6) Armação: Trança de fios de cobre nu (ATC) ou fios de cobre estanhado (ATS) com cobertura >90% *8
    7) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO ATC/ATS BF __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    Cabo armado prove proteção onde é requerido.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATC/ATS BF 0,15/0,25KV (300V) são recomendados para os casos em que seja exigido excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de armações:
    ATC – Armação em trança de fios de cobre nu
    ATS – Armação em trança de fios de cobre estanhado

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATC/ATS BFI 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem individual em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Fita de poliéster.
    6) Armação: Trança de fios de cobre nu (ATC) ou cobre estanhado (ATS) com cobertura >90%.* 8
    7) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO ATC/ATS BFI __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATC/ATS BFI 0,15/0,25KV (300V) são recomendados para os casos em que seja exigido excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de armações:
    ATS – Armação em trança de fios de cobre estanhado
    ATC – Armação em trança de fios de cobre nu

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATC/ATS BFIC 0,15/0,25KV (300V)

    1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. IEC 60228. *1,7
    2) Isolação em composto especial isenta de halogênios LSOH (HF-90). *4
    3) Condutor de comunicação com seção 0,5mm², em composto LSOH (HF-90), Identificação através da isolação na cor azul (apenas para cabos com 2 ou mais pares, ternas ou quadras) – (Opcional). *4
    4) Blindagem individual em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    5) Blindagem coletiva em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
    6) Fita de poliéster.
    7) Armação: Trança de fios de cobre nu (ATC) ou cobre estanhado (ATS) com cobertura >90%.* 8
    8) Cobertura em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

    Identificação

    – Gravação Externa:
    INNOVCABLE INNOVSHORE INSTRUMENTAÇÂO ATC/ATS BFIC __mm² 0,15/0,25KV (300V) 90°C OF: XXXX/ANO.

    Dos condutores – através das cores da isolação, sendo:
    preta e branca (cabos em pares)
    preta, branca e vermelha (cabos em ternas).
    preta, branca, vermelha e verde (cabos em quadras).*3

    Identificação através de numeração sequencial.

    Especificações Aplicáveis

    Encordoamento: IEC 60228
    Isolação Primária: 150/250 V (300 V) – IEC 60092-376.
    Escolha e instalação de cabos elétricos: IEC 60092-352.
    Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
    As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
    Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
    Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
    Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
    Livre de halogênios (Halogen Free): IEC-60754-1/2
    Aplicação: IEC 60092 séries.

    Aplicações

    Construído e concebido para o exigente ambiente de perfuração offshore e a indústria naval.
    São utilizados em instalações fixas, na condução de sinais analógicos (4 – 20mA) e digitais, instrumentação ponto a ponto, protocolo Hart ®, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos, em ambientes industriais de forma geral. Os cabos de Instrumentação INNOVSHORE INSTRUMENTAÇÃO ARMADO/BLINDADO ATC/ATS BFIC 0,15/0,25KV (300V) são recomendados para os casos em que seja exigido excelentes níveis de proteção contra interferências eletromagnéticas externas, e máxima imunidade contra o surgimento de “crosstalk” (diafonia) entre os diversos pares/ternas, proporcionando descarga elétrica dos mesmos. Excelente flexibilidade, resistência a produtos químicos, umidades e raios UV. Cabo Armado com fios de aço galvanizado. Não halogeno e anti-chama, não produzindo gases tóxicos e corrosivos.

    Temperatura Máxima do Condutor

    SERVIÇO CONTINUO: 90°C – IEC 60092-360
    CURTO CIRCUITO: 250°C

    Notas

    * Fabricamos com outras configurações:
    1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
    2) Cores da capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul // CZ – Cinza.
    Podemos fabricar outras cores sob solicitação.
    3) Diferentes secções e quantidade de veias, máximo até:
    • 71 x 2 x 0,50mm² / 71 x 2 x 2,50mm²
    • 71 x 3 x 0,50mm² / 71 x 3 x 2,50mm²
    • 36 x 4 x 0,50mm² / 36 x 4 x 2,50mm²
    4) Material de isolação das veias:
    EPR – 90 ºC
    HEPR – 90 ºC
    XLPE – 90 ºC
    5) Material da capa intermediaria e da cobertura:
    ST2
    SE
    SHF2
    6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
    7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
    Condutor de cobre nu – CN
    Condutor de cobre estanhado – SN
    8) Tipos de armações:
    ATS – Armação em trança de fios de cobre estanhado
    ATC – Armação em trança de fios de cobre nu

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE INNOVSHORE NAVAL COAXIAL RG6 ARMADO

    Condutores: Ø=0.72±0.025mm
    Dieletrico: PE Ø=4.70±0.10mm
    Blindagem 1: Al / poliéster / Al. 100% coberto
    Blindagem 2: Trança de cobre estanhada 144 x 0,16mm
    Capa intermediaria: SHF1 LSZH, baixa emissão de fumaça e gases tóxicos
    Armadura: malha de fios de aço galvanizado. 144 x0,16mm
    Capa externa: SHF1 LSZH, baixa emissão de fumaça e gases tóxicos na cor preta
    CARACTERÍSTICAS ELÉTRICAS:
    Impedância: Ω75+/-5
    Nominal Atenuacão@100MHz dB/100m 6.9
    Nominal Atenuacão@200MHz dB/100m 9.0
    Nominal Atenuacão@300MHz dB/100m 11.8
    Nominal Atenuacão@400MHz dB/100m 13.1
    Nominal Atenuacão@500MHz dB/100m 15.4
    Nominal Atenuacão@900MHz dB/100m 21.5
    Nominal Atenuacão@1700MHz dB/100m 29.4
    Capacitância pF/m 53.5
    Velocidade de propagação % 83
    Condutor DCR Ω/km 21.4
    Blindagem DCR Ω/km 7.5
    Indutância μH/m 0.32
    Tempo de atraso ns/m 4
    CARACTERÍSTICAS TERMAIS E MECÂNICAS:
    Raio de curvatura : 15×OD.
    Diâmetro final: 11,2mm

    Identificação

    INNOVCABLE COAXIAL RG6 ARMOURED – IEC 60332-3-22

    Especificações Aplicáveis

    IEC 60092-350
    IEC 60754-1,2
    IEC 61034-1,2
    IEC 60332-3-22
    NEK 606:2004

    Aplicações

    Cabo coaxial de 75Ω adequado para instalação a bordo de navios e outros ambientes marinhos de interior.

    Temperatura Máxima do Condutor

    -30℃ ~ +75℃.

    Notas

    **A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

    Download PDF português Download PDF EnglishDownload PDF Español
