Cabos de Controle Especiais Flexíveis
Cabos de Controle Especiais – PVC
INNOVCABLE PVC JB/OB
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308; acima de 6 condutores código de cores Innovcable com ou sem veia terra (G).
-Torcido em camadas.
– Capa externa em PVC especial resistente a UV super flexível, fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: até 16,0mm² 300/500V; acima de 25,0mm² 0,6/1kv
– Teste de voltagem: 4.000 V
– Voltagem de curto circuito: Min. 8000V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– min. raio de curvatura uso fixo: 4 x d
– min. raio de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JB/OB n (x) ou (G) mm² 300/500V ou 0,6/1kv 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos em geral, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Pode ser aplicado em área externa possui proteção/resistência UV. Antichama e retardante a chama de acordo com a norma IEC 60332-1. Fabricado livre de substancias nocivas e silicone.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
INNOVCABLE PVC JB/OB PLUS
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308; acima de 6 condutores código de cores Innovcable com ou sem veia terra (G).
-Torcido em camadas.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: até 16,0mm² 300/500V; acima de 25,0mm² 0,6/1kv
– Teste de voltagem: 4.000 V
– Voltagem de curto circuito: Min. 8000V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– min. raio de curvatura uso fixo: 4 x d
– min. raio de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JB/OB PLUS n (x) ou (G) mm² 300/500V ou 0,6/1kv 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, com baixa perca na transmissão de dados e na transmissão de sinais, para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Possui proteção UV (uso externo). Antichama e retardante a chama. Fabricado livre de substancias nocivas e silicone.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
INNOVCABLE PVC JB/OB YCY
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308; acima de 6 condutores código de cores Innovcable com ou sem veia terra (G).
-Torcido em camadas.
– Capa intermediaria protetora em PVC especial.
– Blindagem: blindagem de fios de cobre estanhado, cobertura de 85%.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)).
– Fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: até 16,0mm² 300/500V; acima de 25,0mm² 0,6/1kv
– Teste de voltagem: 4.000 V
– Voltagem de curto circuito: Min. 8000V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– Raio min. de curvatura uso fixo:6 x d
– Raio min. de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa: INNOVCABLE JB/OB-YCY n (x) ou (G) mm² 300/500V ou 0,6/1 Kv 70°C OF:XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, com baixa perca na transmissão de dados e na transmissão de sinais, para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)). Fabricado livre de substancias nocivas e silicone. Blindagem protetora contra interferência eletromagnética. Recomendado para aplicações de EMC. Teste de voltagem de 4000V. Proteção mecânica adicional através da armação intermediaria.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
INNOVCABLE PVC JB/OB YSY
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308; acima de 6 condutores código de cores Innovcable com ou sem veia terra (G).
– Torcido em camadas.
– Capa intermediaria protetora em PVC especial.
– Armadura: fios de aço, cobertura de 85%.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)).
– Fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: até 16,0mm² 300/500V; acima de 25,0mm² 0,6/1kv
– Teste de voltagem: 4.000 V
– Voltagem de curto circuito: Min. 8000V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo20 MΩX Km.
– Raio min. de curvatura uso fixo:6 x d
– Raio min. de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JB/OB-YSY n (x) ou (G) mm² 300/500V ou 0,6/1Kv 70°C OF:XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, com excelente proteção mecânica, para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Proteção UV (uso externo). Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)). Fabricado livre de substancias nocivas e silicone. Tripla proteção, Armadura em fios de aço para alta proteção mecânica e proteção magnética (fios de aço a prova de oxidação com blindagem interna adicional). Teste de voltagem de 4000V.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

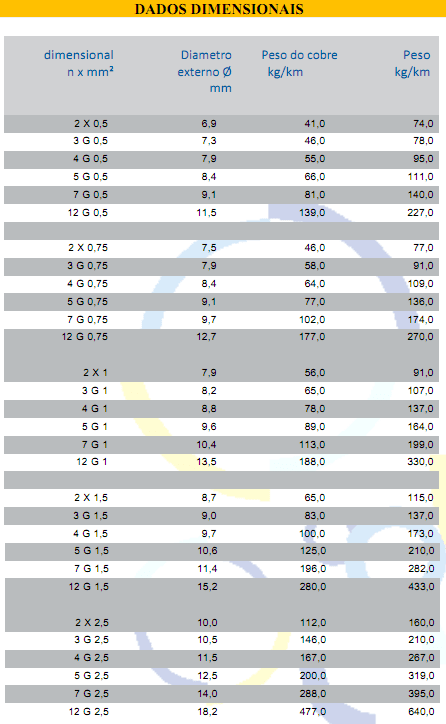

INNOVCABLE PVC JB/OB CY
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308; acima de 6 condutores código de cores Innovcable com ou sem veia terra (G).
-Torcido em camadas.
– Blindagem: blindagem de fios de cobre estanhado, cobertura de 85%.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)).
– Fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 300/500V
– Teste de voltagem: cabo/cabo 4.000 V ; cabo/blindagem 2.000 V
– Capacitância: cabo/cabo ca. 120 nF/Km; cabo/blindagem ca. 155 nF/Km.
– Indutância: ca. 0,67 mH/Km
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Mínimo 20 MΩX Km.
– Raio min. de curvatura uso fixo: 6 x d
– Raio min. de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação Externa:
INNOVCABLE JB/OB-CY n (x) ou (G) mm² 300/500V 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, com baixa perca na transmissão de dados e na transmissão de sinais, para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)). Fabricado livre de substancias nocivas e silicone. Blindagem protetora contra interferência eletromagnética. Recomendado para aplicações de EMC. Teste de voltagem de 4000V.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
INNOVCABLE PVC JZ/OZ
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
– Torcido em camadas.
– Capa externa em PVC especial resistente a UV super flexível, fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 300/500V
– Teste de voltagem: 4.000 V
– Voltagem de curto circuito: Min. 8000V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– min. raio de curvatura uso fixo: 4 x d
– min. raio de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JZ/OZ n (x) ou (G) mm² 300/500V 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos em geral, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Pode ser aplicado em área externa possui proteção/resistência UV. Antichama e retardante a chama de acordo com a norma IEC 60332-1.Fabricado livre de substancias nocivas e silicone.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
INNOVCABLE PVC JZ/OZ PLUS
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
– Torcido em camadas.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 300/500V
– Teste de voltagem: 4.000 V
– Voltagem de curto circuito: Min. 8000V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– min. raio de curvatura uso fixo: 4 x d
– min. raio de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JZ/OZ PLUS n (x) ou (G) mm² 300/500V 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos em geral, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Pode ser aplicado em área externa possui proteção/resistência UV. Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad). Fabricado livre de substancias nocivas e silicone.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

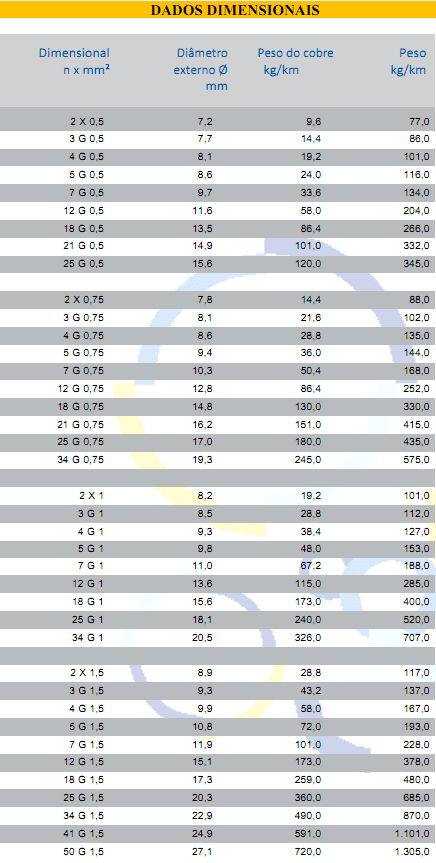

INNOVCABLE PVC JZ/OZ YSY
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
– Torcido em camadas.
– Capa intermediaria protetora em PVC especial.
– Armadura: fios de aço, cobertura de 85%.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)).
– Fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 300/500V
– Teste de voltagem: 4.000 V
– Voltagem de curto circuito: Min. 8000V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5.
– Resistência do isolamento: Minimo 20 MΩX Km.
– Raio min. de curvatura uso fixo: 6 x d
– Raio min. de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa: INNOVCABLE JZ/OZ-YSY n (x) ou (G) mm² 300/500V 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, com excelente proteção mecânica, para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Proteção UV (uso externo). Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)). Fabricado livre de substancias nocivas e silicone. Tripla proteção, Armadura em fios de aço para alta proteção mecânica e proteção magnética (fios de aço a prova de oxidação com blindagem interna adicional). Teste de voltagem de 4000V
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

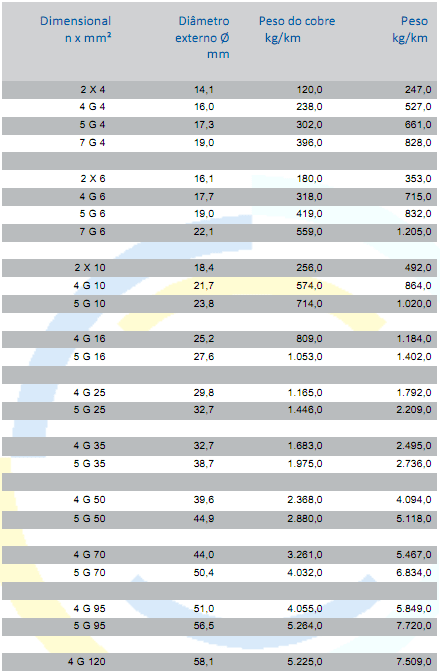

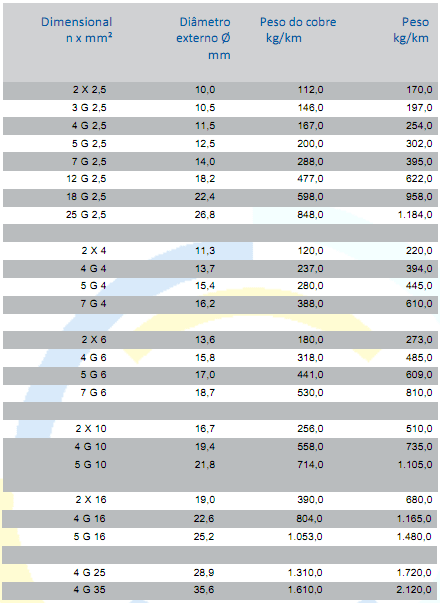

INNOVCABLE PVC JZ/OZ YCY
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
– Torcido em camadas.
– Capa intermediaria protetora em PVC especial.
– Blindagem: blindagem de fios de cobre estanhado, cobertura de 85%.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)).
– Fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 300/500V
– Teste de voltagem: 4.000 V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– Raio min. de curvatura uso fixo: 6 x d
– Raio min. de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JZ/OZ-YCY n (x) ou (G) mm² 300/500V 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, com baixa perca na transmissão de dados e na transmissão de sinais, para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)). Fabricado livre de substancias nocivas e silicone. Blindagem protetora contra interferência eletromagnética. Recomendado para aplicações de EMC. Teste de voltagem de 4000V. Proteção mecânica adicional através da Armação intermediaria.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

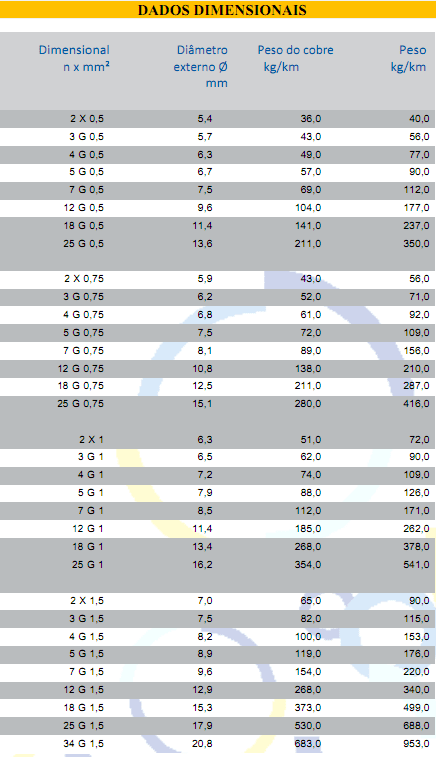

INNOVCABLE PVC JZ/OZ CY TINY
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: composto termoplástico à base de cloreto de polivinila (PVC) 70ºC – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
-Torcido em camadas.
– Blindagem: blindagem de fios de cobre estanhado, cobertura de 85%.
– Capa externa em composto termoplástico à base de cloreto de polivinila (PVC) Antichama
– Fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JZ/OZ-CY TINY n (x) ou (G) mm² 300/500V 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, com baixa perca na transmissão de dados e na transmissão de sinais, para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Possui proteção UV (uso externo). Antichama e retardante a chama. Fabricado livre de substancias nocivas e silicone. Blindagem protetora contra interferência eletromagnética. Recomendado para aplicações de EMC.
Temperatura Máxima do Condutor
+70ºC
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos.
– Pode ser construído com veias coloridas.
A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

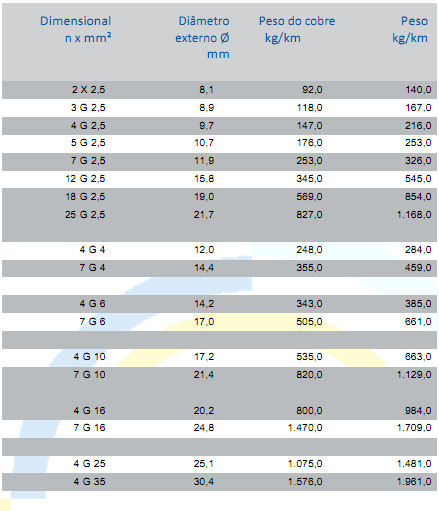

INNOVCABLE PVC JZ/OZ CY
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
-Torcido em camadas.
– Blindagem: blindagem de fios de cobre estanhado, cobertura de 85%.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)).
– Fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 300/500V
– Teste de voltagem: cabo/cabo 4.000 V ; cabo/blindagem 2.000 V.
– Capacitância: cabo/cabo ca. 120 nF/Km; cabo/blindagem ca. 155 nF/Km.
– Indutância: ca. 0,67 mH/Km
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Mínimo 20 MΩX Km.
– Raio min. de curvatura uso fixo: 6 x d
– Raio min. de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JZ/OZ-CY n (x) ou (G) mm² 300/500V 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, com baixa perca na transmissão de dados e na transmissão de sinais, para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)). Fabricado livre de substancias nocivas e silicone. Blindagem protetora contra interferência eletromagnética. Recomendado para aplicações de EMC. Teste de voltagem de 4000V.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

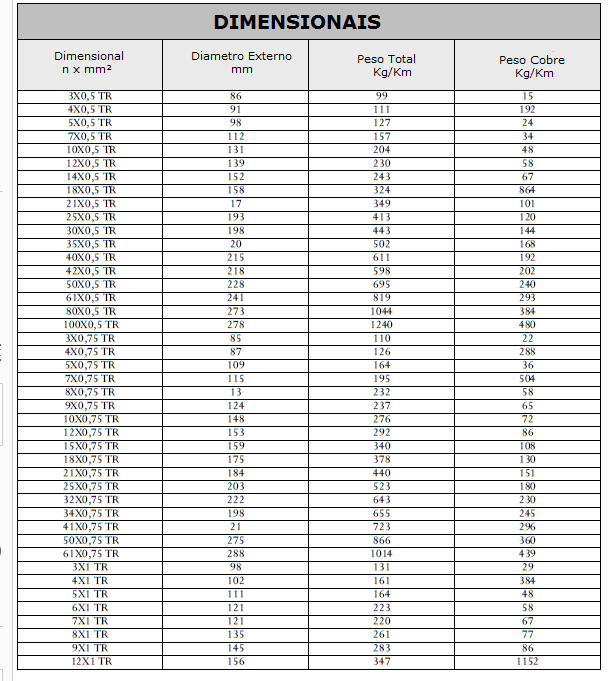

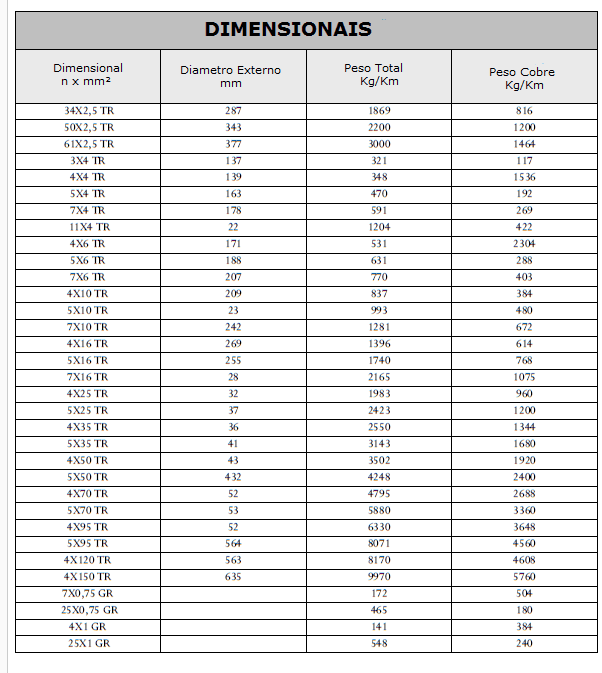

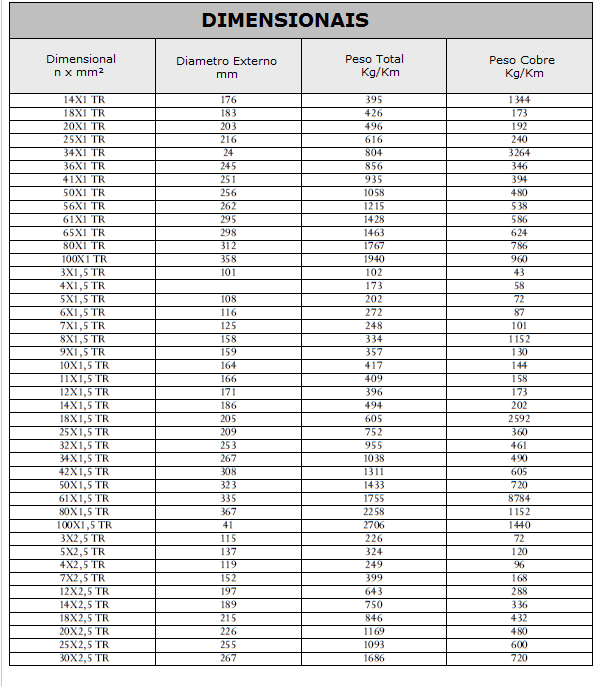

INNOVCABLE PVC YSLYSY-JZ
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial YI2
– Cores das veias: Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G) / (G) = com 1 condutor verde para terra; (X) = sem condutor verde para terra.
-Torcido em camadas.
– Capa intermediaria: PVC especial TM2, Cor cinza (GR)
– Armação: malha de fios de aço galvanizado.
– Capa externa em PVC especial TM2.
– Capa externa fabricada na cor Transparente (TR) ou Cinza (GR)
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 300/500V
– Teste de voltagem: cabo/cabo 3.000 V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Mínimo 20 MΩX Km.
– Raio min. de curvatura uso fixo: 6 x d
– Raio min. de curvatura se móvel: 20 x d
– Retardante a chama de acordo com a: VDE 0482-332-1-2/IEC 60332-1
Identificação
Gravação do cabo: INNOVCABLE YSLYSY-JZ n (x) ou (G) mm² 300/500V +70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para controle, potencia ou instrumentação, armado com malha de fios de aço galvanizado. Pode ser utilizado em instalações fixas ou aplicações flexíveis. Cabo utilizado para medição, checagem e controle de plantas industriais e sistemas de engenharia. Ele possui mobilidade irrestrita sem forçar o controle do movimento e sem expor a um stress de tensão. Pode ser aplicado em locais secos e úmidos com requirimentos rigorosos de segurança
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra.
TR= Transparente
GR= Cinza
– Podemos produzir sob consulta diversas outras opções e configurações de cabos.
– A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
– Sob requerimento podemos fabricar na tensão de 0,6/1KV

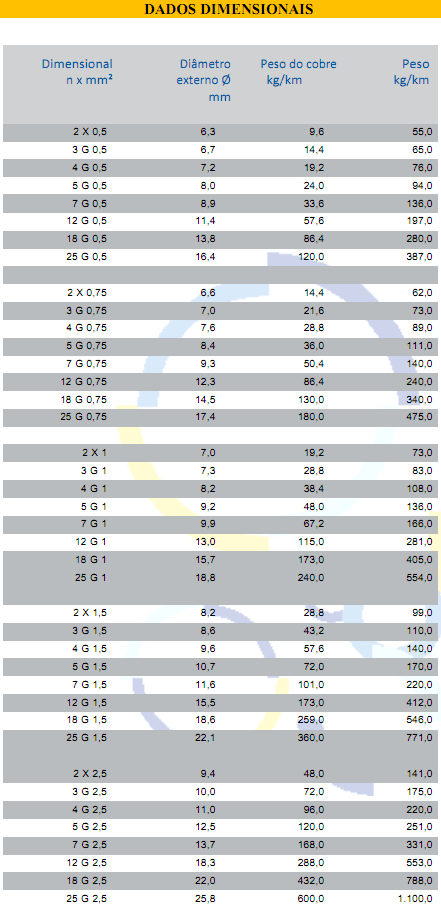

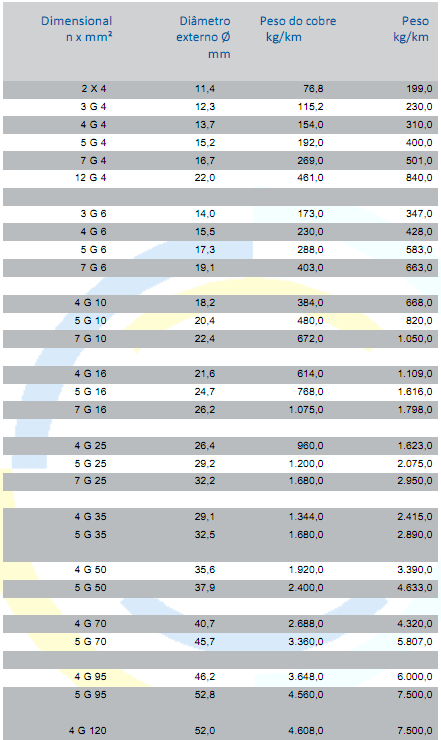

INNOVCABLE PVC JZ/OZ BLACK 0,6/1kV
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
-Torcido em camadas.
– Capa externa em PVC especial resistente a óleos, graxas, ácidos fabricada na cor preta.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 0,6/1Kv.
– Teste de voltagem: 4.000 V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– min. raio de curvatura uso fixo: 4 x d
– min. raio de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
– Gravação de identificação externa:
INNOVCABLE JZ/OZ BLACK n (x) ou (G) mm² 0,6/1Kv 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos em geral, para transmissão de dados e transmissão de sinais, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Pode ser aplicado em área externa possuindo aplicação UV. Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad). Fabricado livre de substancias nocivas e silicone. Voltagem de operação 0,6/1kv. Teste de voltagem de 4000V.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

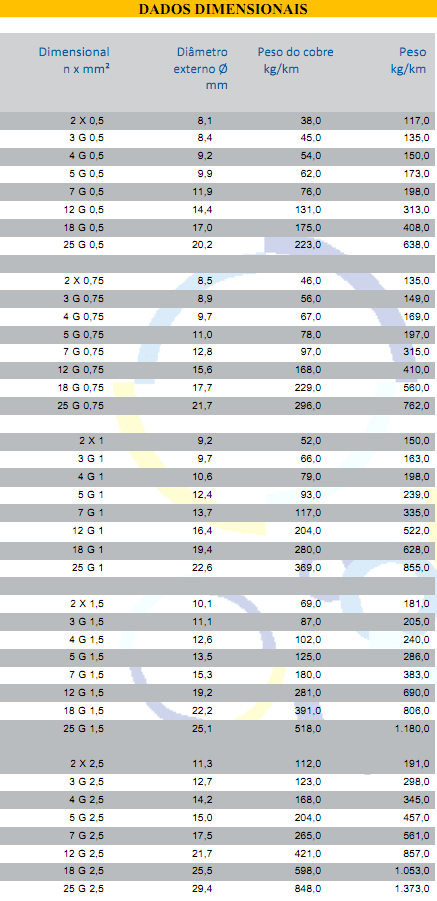

INNOVCABLE PVC JZ/OZ-YCY BLACK 0,6/1KV
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial 70°C – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
-Torcido em camadas.
– Capa intermediaria protetora em PVC especial.
– Blindagem: blindagem de fios de cobre estanhado, cobertura de 85%.
– Capa externa em PVC especial lresistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)).
– Fabricada na cor Preta RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 0,6/1KV
– Teste de voltagem: 4.000 V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Mínimo 20 MΩX Km.
– Raio min. de curvatura uso fixo:6 x d
– Raio min. de curvatura se móvel: 15 x d
– Antichama e retardante de chama de acordo com a IEC 60332-1
Identificação
– Todos os cabos com identificação (G) possuem 1 via verde para terra, (x) sem condutor verde para terra.
Gravação de identificação externa:
INNOVCABLE JZ/OZ-YCY BLACK n (x) ou (G) mm² 0,6/1Kv 70°C OF: XXXX/ANO
Especificações Aplicáveis
Aplicações
Cabo para potencia, controle e ligações de equipamentos elétricos, para uso em sistemas servo motores com tecnologia de inversor de frequência,para aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a norma IEC 60332-1. Resistente a óleos, graxas, ácidos e radiação (até 80x106cJ/Kg (até 80 Mrad)). Voltagem de operação: 0,6/1kv. Fabricado livre de substancias nocivas e silicone. Recomendado para aplicações de EMC. Teste de voltagem de 4000V. Proteção mecânica adicional através da armação intermediaria.
Temperatura Máxima do Condutor
min/max: -30° C / +70 ° C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra (OZ).
– Podemos produzir sob consulta diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

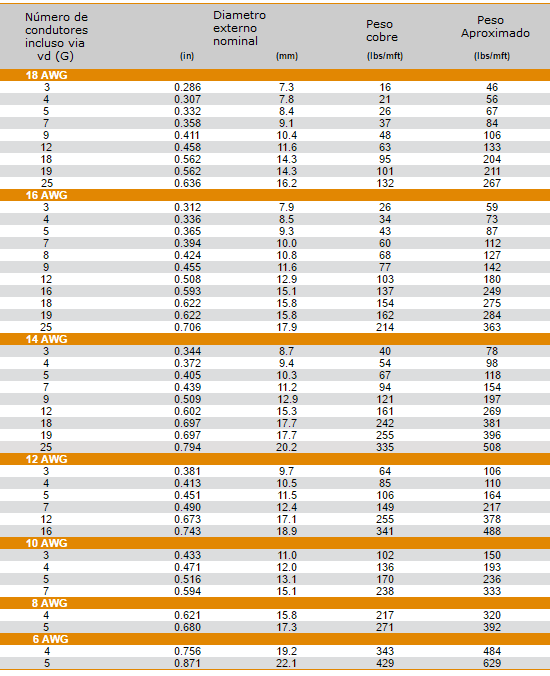

INNOVCABLE PVC TRAY VTC TC-ER
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial para aplicação TC-ER – Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem condutor verde terra (G).
– Torcido em camadas.
– Capa externa em PVC especial para aplicação TC-ER, resistente a óleos, graxas, ácidos, movimentação, chama, intempéries, UV, aurora boreal, fabricada na cor Cinza RAL 7001.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal:
UL TC: 600V
UL WTTC: 1000V
UL AWM/ cRU AWM: 1000V
– Teste de voltagem: 2000V
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– min. raio de curvatura: 4 x d
Identificação
INNOVCABLE PVC TRAY VTC 600V TC-ER ___ x ___AWG SUN RES DIR BUR ROHS OP
Especificações Aplicáveis
TC-ER per UL 1277
WTTC per UL 2277
AWM 20886
UL Oil Res I
Aplicações
Cabo de Instalação fácil e econômica devido a não necessidade de utilização de conduíte (adequada para instalação aberta), conforme UL TC-ER & CSA CIC.
O isolamento de PVC especial para aplicações TC-ER, mostra-se superior aos produtos de PVC/Nylon, alem de permitir uma redução de dimensionais.
Este produto é Resistente a torção, óleos, chama, frio, UV, aurora boreal e com resistência mecânica
Temperatura Máxima do Condutor
– UL TC /c(UL) CIC: -25°C to +90°C
– Uso flexível: -5° to +90°C
– Uso fixo: -40°C to +105°C
Notas
G = com 1 condutor verde para terra;
x = sem condutor verde para terra
– Podemos produzir sob consulta diversas outras opções e configurações de cabos.
– A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

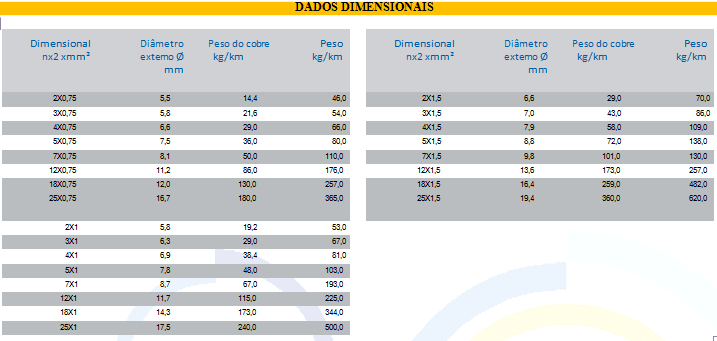

INNOVCABLE INNOVTRONIC-OZ EB LIYY-OZ
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC esp. 105° C
– Veias brancas ou pretas identificadas por numero sequenciais de acordo com a VDE 0293 sem verde terra (G).
– Torcidos em camadas.
– Capa externa: PVC especial resistente a óleos, graxas, ácidos.
– Capa externa na cor Azul, RAL 5015.
– Voltagem nominal: 300/500V
– Teste de voltagem: 3.000 V
– Resistência do condutor: de acordo com a VDE 0295 classe 5 e IEC 60228 classe 5.
– Resist. do isolamento: Min.20 MΩX Km.
– Capacitância: 120nF/Km
– Indutividade: ca. 0,65mH/Km
– Raio min. de curvatura fixa: até 12mm 5 x d> 12mm 7,5 x d
– Raio min. de curvatura movel: até 12mm 10 x d até 20mm 15 x d; . 20mm 20 x d.
Identificação
INNOVCABLE – INNOVTRONIC-0Z EB LIYY-OZ n x 2 x mm² 300V OF: XXXX/ANO.
Especificações Aplicáveis
Aplicações
- Cabo para tecnologia de transmissão de dados, controle e ligação de processos controladores de medição e de Instrumentação para transmissão de dados e sinais sem perdas.
- Para aplicações fixas e pequenas movimentações. Possui proteção UV (uso externo).
- Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24.
- Resistente a óleos, graxas, ácidos. Adequado para ambientes secos e úmidos.
- Cabo intrinsecamente seguro para a classe de proteção de circuitos elétricos ‘i’ VDE 0165.
- Sistemas intrinsecamente seguros são circuitos onde nenhuma faísca e efeitos térmicos em operação normal possam inflamar as zonas circundantes.
- <50 V AC e <75 V AC
- Ele não atende os requisitos da 2006/95/EC- CE
Temperatura Máxima do Condutor
-30° C / +105° C
– Antichama de acordo com a IEC 60332-1
Notas
– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

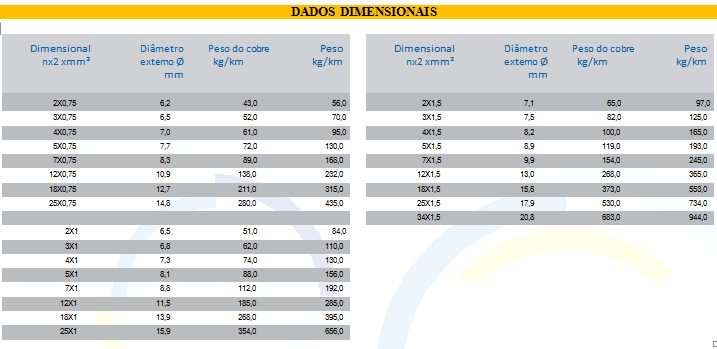

INNOVCABLE INNOVTRONIC-OZ-CY EB LIYCY-OZ
– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC esp. 105° C
– Veias brancas ou pretas identificadas por numero sequenciais de acordo com a VDE 0293 sem verde terra (G).
– Torcidos em camadas.
– Blindagem em malha de cobre estanhado SN cobertura aproximada de 85%.
– Capa externa: PVC especial resistente a óleos, graxas, ácidos.
– Capa externa na cor Azul, RAL 5015.
– Voltagem nominal: 300/500V
– Teste de voltagem: 3.000 V
– Resistência do condutor: de acordo com a VDE 0295 classe 5 e IEC 60228 classe 5.
– Resist. do isolamento: Min.20 MΩX Km.
– Capacitância: cabo/cabo 120nF/Km; cabo/blindagem 160 nF/Km
– Indutividade: ca. 0,65mH/Km
– Raio min. de curvatura fixa: até 12mm 5 x d> 12mm 7,5 x d
– Raio min. de curvatura móvel: até 12mm 10 x d até 20mm 15 x d; . 20mm 20 x d.
Identificação
INNOVCABLE – INNOVTRONIC-OZ-CY EB LIYCY-OZ n x 2 x mm² 300V OF:XXXX/ANO.
Especificações Aplicáveis
Aplicações
- Cabo para tecnologia de transmissão de dados, controle e ligação de processos controladores de medição e de Instrumentação para transmissão de dados e sinais sem perdas.
- Para aplicações fixas e pequenas movimentações.
- Possui proteção UV (uso externo).
- Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24.
- Resistente a óleos, graxas, ácidos.
- Adequado para ambientes secos e úmidos.
- Cabo intrinsecamente seguro para a classe de proteção de circuitos elétricos “i” VDE 0165.
- Sistemas intrinsecamente seguros são circuitos onde nenhuma faísca e efeitos térmicos em operação normal possam inflamar as zonas circundantes.
- Ele não atende os requisitos da 2006/95/EC- CE.
- < 50 V AC e < 75 V AC
Temperatura Máxima do Condutor
-30° C / +105° C
– Antichama de acordo com a IEC 60332-1
Notas
– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

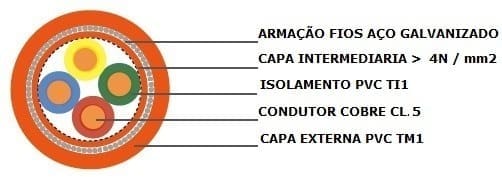

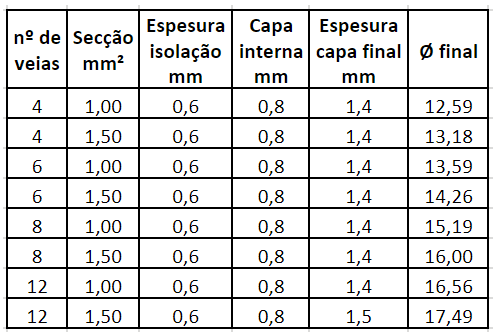

INNOVCABLE CABO PARA SINALIZAÇÃO SEMAFÓRICA BS 6346
– Material do condutor: fio de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: composto termoplástico à base de cloreto de polivinila (PVC) TI1.
– Torcido em camadas.
– Capa intermediaria: Composto polimérico com uma resistência à tração não inferior a 4N / mm2 e uma ruptura de alongamento não inferior a 50%.
– Armação: fios de aço galvanizado, cobertura de 85%.
– Capa externa em composto termoplástico à base de cloreto de polivinila (PVC) antichama tipo TM1 conforme BS EN 50363
– Fabricada na cor Laranja.
– Fabricado livre de substancias nocivas e silicone.
• Tensão de isolamento: 600/1000V
• Ensaios de rotina:
Resistência elétrica do condutor a 20ºC
Tensão elétrica em Corrente Alternada
Resistência de isolamento.
.- Teste de voltagem: 4.000 V
– Temperatura de curto circuito: +160ºC
– Queda de voltagem: mV/A/m
1,00 mm²: 25
1,50mm²: 38
– Resistência do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Resistência do isolamento: Minimo 20 MΩX Km.
– min. raio de curvatura uso fixo: 6 x d
Identificação
Cores dos condutores:
4 condutores: VD/VM/AM/AZ
6 condutores: VD/VM/AM/AZ/BC/PT
8 condutores: VD/VM/AM/AZ/BC/PT/CZ/LJ
12 condutores: VD/VM/AM/AZ/BC/PT/CZ/LJ/MR/VL/RS/BJ
Especificações Aplicáveis
Aplicações
Para a interconexão de equipamentos de sinalização de tráfego ou outras aplicações que requerem configurações de condutores com robustez mecânica.
Temperatura Máxima do Condutor
min/max: -15° C / +70 ° C
Notas
– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
CENTROS DE PESQUISA E DO CONHECIMENTO
Com o objetivo de se destacar e liderar através da pesquisa de ponta, a Innovcable acompanha de perto os avanços e as inovações desenvolvidas por importantes centros de excelência e pesquisa no setor elétrico, com especial atenção à área de cabos, tanto no Brasil quanto no cenário internacional.
A seguir, apresentamos alguns dos principais polos de conhecimento que são referência para o nosso trabalho:
Bases de Conhecimento da Innovcable
- ACADEMIA DO CONHECIMENTO:APLICAÇÃO E INSTALAÇÃO DE CABOS MOVEIS – PONTE ROLANTE, GUINDASTES, FESTOONS, ELEVADORES, ESTEIRAS DE GUINDASTES…
- GUIA DE CABOS MÓVEIS INNOVCABLE:QUAIS CABOS MÓVEIS UTILIZAR?
- PORQUE USAR CABOS MÓVEIS INNOVCABLE:CONSIDERAÇÕES DO PORQUE UTLIZAR CABOS MÓVEIS
- ORIENTAÇÕES DE ARMAZENAMENTO E TRANSPORTE DE CABOS
- GLOSSÁRIO:TERMOS TÉCNICOS EM INGLÊS
- TABELAS DE CÓDIGO DE CORES:CONFORME DIM47100, BS4737, BS5308
- COEFICIENTES DE TEMPERATURA DO COBRE: Constantes para converter resistência em várias temperaturas para a temperatura de referência padrão de 20°c e recíprocos das constantes para converter resistência a 20°c a outras temperaturas.
- DADOS DIVERSOS DE METAIS
- TABELAS: CENELEC – VDE
- TABELAS DE DIMENSIONAMENTO: Cabos de energia – NBR 5410
- TABELAS DE CABOS E FIOS TERMOPAR DE COMPENSAÇÃO E EXTENSÃO
- CLASSE DO CONDUTOR: mm² X AWG
- INFORMAÇÕES TÉCNICAS DIVERSAS
- CÓDIGOS E NOMENCLATURAS CABOS NAVAIS CONFORME NEK606
- CAPAS SHF1 E SHF2 DE ACORDO COM A NEK-606
- RESISTÊNCIA DOS MATERIAIS DE ISOLAMENTO E CAPA, COMPARATIVO DAS PROPRIEDADES
- RESISTÊNCIA DA ARMAÇÃO / ARMOUR RESISTANCE
- CLASSIFICAÇÕES DE CORRENTE E QUEDA DE TENSÃO VOL 1 – IEE
- CLASSIFICAÇÕES DE CORRENTE E QUEDA DE TENSÃO VOL 2 – IEE
- NORMAS DE DESEMPENHO NO FOGO: Fire Performance Cable Standards
- RAIO DE CURVATURA MÍNIMA PERMITIDA: DE ACORDO COM A DIN VDE 0298 parte 3
- STANDARDS
- CÁLCULOS DE QUEDA DE TENSÃO: Voltage Drop Calculations
Bases de Dados e Mecanismos de Busca Acadêmica
- IEEE Xplore Digital Library: IEEE
- ACM Digital Library: ACM
- ScienceDirect: SCIENCE DIRECT
- Scopus: SCOPUS
- Portal de Periódicos da CAPES: CAPES
- Google Scholar (Google Acadêmico): GOOGLE ACADÊMICO
Periódicos e Revistas Científicas de Destaque
- IEEE Transactions on Power Systems: (Disponível através do IEEE Xplore)
- IEEE Transactions on Power Delivery: (Disponível através do IEEE Xplore)
- IEEE Transactions on Communications: (Disponível através do IEEE Xplore)
- Revista Telecomunicações (Inatel): INATEL
- Revista Controle & Automação (SBA): SBA
- Directory of Open Access Journals (DOAJ): DOAJ
Repositórios Institucionais e Grupos de Pesquisa
- Biblioteca Digital Brasileira de Teses e Dissertações (BDTD): BDTD
- GEPOC – Grupo de Eletrônica de Potência e Controle (UFSM): GEPOC
Entidades de Normas Técnicas
Estas organizações são responsáveis por desenvolver e publicar as normas que garantem a segurança, qualidade e interoperabilidade de cabos elétricos e de comunicação.
- ABNT (Associação Brasileira de Normas Técnicas): É o Foro Nacional de Normalização no Brasil. As normas ABNT, como a NBR 5410 (instalações elétricas de baixa tensão), são fundamentais para qualquer projeto no país.
- ABNT
- Para consulta ao acervo: ABNT COLEÇÃO
- IEC (International Electrotechnical Commission): A Comissão Eletrotécnica Internacional é a organização líder mundial na elaboração e publicação de normas internacionais para todas as tecnologias elétricas, eletrônicas e relacionadas. Muitas normas ABNT são baseadas nas normas IEC.
- ISO (International Organization for Standardization): Embora seja uma organização de padronização para uma vasta gama de indústrias, a ISO também publica normas relevantes para o setor de cabos, especialmente relacionadas a sistemas de gestão da qualidade (ISO 9001).
- UL (Underwriters Laboratories): Uma organização global de ciência da segurança, muito conhecida por suas certificações de produtos. As normas UL são uma referência importante de segurança, especialmente para produtos destinados ao mercado norte-americano.
- TIA (Telecommunications Industry Association): Principal associação para a indústria de tecnologias da informação e comunicação (TIC). Desenvolve normas para cabeamento estruturado, como as da série ANSI/TIA-568, que são referência mundial para redes de comunicação.
Associações, Sindicatos e Entidades Reguladoras
Estas organizações representam os interesses da indústria, promovem a qualidade e regulamentam o setor.
- ANATEL (Agência Nacional de Telecomunicações): É o órgão regulador do setor de telecomunicações no Brasil. A Anatel é responsável pela homologação e certificação de produtos de telecomunicações, incluindo cabos de rede e fibra óptica.
- Sindicel (Sindicato da Indústria de Condutores Elétricos, Trefilação e Laminação de Metais não Ferrosos do Estado de São Paulo): Representa as indústrias do setor, atuando na defesa de seus interesses e na promoção de ações de combate ao mercado ilegal de cabos.
- Qualifio (Associação Brasileira pela Qualidade dos Fios e Cabos Elétricos): Entidade que monitora a qualidade dos fios e cabos elétricos comercializados no Brasil, mantendo uma lista de fabricantes aprovados e não conformes.
- Abinee (Associação Brasileira da Indústria Elétrica e Eletrônica): Representa nacionalmente os setores elétrico e eletrônico, atuando em diversas frentes, incluindo questões de normalização e regulamentação.
- BICSI: Uma associação profissional global que apoia a comunidade da tecnologia da informação e comunicação (TIC). Oferece educação, certificações e publicações de padrões para projeto e instalação de sistemas de cabeamento.
- International Cablemakers Federation (ICF): Fórum global que reúne os CEOs das principais empresas produtoras de fios e cabos do mundo para discutir tendências e desafios do setor.
Gigantes da Pesquisa: As Universidades de Ponta no Brasil na Área de Cabos Elétricos e de Comunicação
O Brasil possui um ecossistema robusto de universidades públicas que são verdadeiras referências em pesquisa e desenvolvimento nas áreas de engenharia elétrica e de comunicação. Diversas delas abrigam laboratórios de ponta e grupos de pesquisa com reconhecimento internacional que atuam diretamente com os temas de cabos de potência, fibras ópticas, materiais dielétricos e sistemas de comunicação.
A seguir, destacamos algumas das principais universidades de primeira linha e seus respectivos centros de excelência no assunto:
1. Universidade Estadual de Campinas (Unicamp)
Foco principal: Comunicações Ópticas e Fotônica
Considerada um dos maiores polos de inovação em telecomunicações da América Latina, a Unicamp, especialmente através da sua Faculdade de Engenharia Elétrica e de Computação (FEEC) e do Instituto de Física Gleb Wataghin (IFGW), é líder absoluta em pesquisa de fibras ópticas e sistemas de comunicação. A proximidade e colaboração histórica com o CPQD (Centro de Pesquisa e Desenvolvimento em Telecomunicações) solidifica sua posição.
- Laboratórios e Grupos de Destaque:
- Laboratório de Comunicações Ópticas e em Micro-ondas (LAPCOM): Focado em pesquisa de amplificadores ópticos, fibras dopadas e propagação de ondas eletromagnéticas.
- Laboratório Integrado de Fotônica (LIF): Reúne diversos laboratórios e pesquisadores para o desenvolvimento de dispositivos fotônicos, fibras ópticas especiais e sistemas de comunicação.
- Grupo de Fenômenos Ultrarrápidos e Comunicações Ópticas (GFURCO): Realiza estudos avançados sobre fibras ópticas, dispositivos e fenômenos em altíssimas velocidades de transmissão.
2. Universidade Federal de Itajubá (UNIFEI)
Foco principal: Sistemas de Potência e Alta Tensão
A UNIFEI é uma referência histórica e de grande prestígio em sistemas elétricos de potência no Brasil. Seu Instituto de Sistemas Elétricos e Energia (ISEE) é um dos mais importantes do país, com forte atuação em estudos que envolvem cabos de potência, isolamento elétrico e transmissão de energia.
- Laboratórios e Grupos de Destaque:
- Laboratório de Alta Tensão (LAT-EFEI): Um dos mais renomados do país, realiza ensaios e testes em alta tensão em cabos, isoladores e outros equipamentos de sistemas elétricos. É pioneiro e fundamental para o desenvolvimento do setor elétrico nacional.
- Link: LAT-EFEI
- Instituto de Sistemas Elétricos e Energia (ISEE): Congrega diversos laboratórios e grupos de pesquisa em áreas como proteção de sistemas, qualidade de energia e automação, todas intrinsecamente ligadas ao desempenho e à aplicação de cabos elétricos.
- Laboratório de Alta Tensão (LAT-EFEI): Um dos mais renomados do país, realiza ensaios e testes em alta tensão em cabos, isoladores e outros equipamentos de sistemas elétricos. É pioneiro e fundamental para o desenvolvimento do setor elétrico nacional.
3. Universidade de São Paulo (USP)
Foco principal: Sistemas de Potência, Eletrônica de Potência e Telecomunicações
A USP, com seus múltiplos campi, possui uma pesquisa extremamente forte e diversificada. Tanto a Escola Politécnica (Poli-USP) em São Paulo quanto a Escola de Engenharia de São Carlos (EESC-USP) contam com laboratórios de excelência e grupos de pesquisa que atuam em temas correlatos a cabos.
- Laboratórios e Grupos de Destaque:
- Laboratório de Alta Tensão (EESC-USP): Localizado em São Carlos, atua no estudo de fenômenos de alta tensão, materiais isolantes e descargas elétricas.
- EESC-USP (Ver LAT na lista)
- Laboratório de Pesquisa em Proteção e Automação de Sistemas Elétricos (Poli-USP): Desenvolve pesquisas em proteção de sistemas elétricos, onde a modelagem e o comportamento de cabos em faltas são essenciais.
- Laboratório de Telecomunicações (EESC-USP): Com grupos dedicados a micro-ondas e óptica, desenvolve pesquisas relevantes para a área de cabos de comunicação.
- EESC-USP (Ver TELECOM na lista)
- Laboratório de Alta Tensão (EESC-USP): Localizado em São Carlos, atua no estudo de fenômenos de alta tensão, materiais isolantes e descargas elétricas.
4. Universidade Federal de Santa Catarina (UFSC)
Foco principal: Eletrônica de Potência e Sistemas de Energia
A UFSC é um polo de excelência reconhecido mundialmente em eletrônica de potência. As pesquisas desenvolvidas são cruciais para a aplicação de cabos em sistemas de conversão de energia, acionamento de motores e conexão de fontes renováveis.
- Laboratórios e Grupos de Destaque:
- Instituto de Eletrônica de Potência (INEP): Um dos grupos de pesquisa mais produtivos do mundo na área. Desenvolve tecnologia de ponta para conversores e inversores de energia, que se conectam através de cabos a diversas cargas e fontes.
5. Universidade Federal de Minas Gerais (UFMG)
Foco principal: Telecomunicações e Eletromagnetismo Aplicado
A UFMG possui um programa de pós-graduação consolidado em Engenharia Elétrica, com grupos de pesquisa relevantes para a área de comunicação e eletromagnetismo, que dão a base teórica e aplicada para o desenvolvimento de tecnologias de cabos e guias de onda.
- Laboratórios e Grupos de Destaque:
- Departamento de Engenharia Eletrônica (DELT): Possui laboratórios de pesquisa em telecomunicações e redes, onde se estuda desde a comunicação por fibra óptica até sistemas de comunicação sem fio, que muitas vezes dependem de uma infraestrutura cabeada robusta.
Institutos de Pesquisa
Cenário Nacional
1. CPQD (Centro de Pesquisa e Desenvolvimento em Telecomunicações) – Brasil
Foco principal: Tecnologias da Informação e Comunicação (TIC)
Com sede aqui em Campinas, o CPQD é o maior instituto de pesquisa em TIC da América Latina e uma peça-chave na história das telecomunicações brasileiras. Ele desenvolve desde a tecnologia de componentes ópticos até plataformas completas de software e hardware para redes 5G/6G, IoT e segurança cibernética. Para um engenheiro de comunicação, é uma referência obrigatória.
- Áreas e Plataformas Relevantes:
- Comunicações Ópticas: Pesquisa de ponta em dispositivos fotônicos, fibras ópticas especiais e sistemas de transmissão de altíssima capacidade.
- Conectividade sem Fio: Desenvolvimento e testes de sistemas para 5G, 6G e Open RAN.
- Validação e Ensaios: Laboratórios acreditados para ensaios e certificação de equipamentos, incluindo cabos e componentes, para conformidade com normas da ANATEL.
2. CEPEL (Centro de Pesquisas de Energia Elétrica) – Brasil
Foco principal: Geração, Transmissão e Distribuição de Energia Elétrica
O CEPEL é o braço de pesquisa do Grupo Eletrobras e o maior instituto de pesquisa em energia elétrica do hemisfério sul. Sua atuação é vital para a segurança e a evolução do Sistema Interligado Nacional (SIN). As pesquisas do CEPEL em equipamentos, materiais e sistemas de alta tensão têm impacto direto nas especificações e na operação de cabos de potência.
- Áreas e Grupos de Destaque:
- Laboratório de Equipamentos e Materiais (LEM): Realiza ensaios de alta tensão e alta corrente em cabos, transformadores e outros ativos do sistema elétrico.
- Link: CEPEL LEM
- Tecnologias de Transmissão: Pesquisas aplicadas em linhas de transmissão, subestações e equipamentos de alta tensão, incluindo o comportamento de cabos em condições extremas.
- Laboratório de Equipamentos e Materiais (LEM): Realiza ensaios de alta tensão e alta corrente em cabos, transformadores e outros ativos do sistema elétrico.
3. INMETRO (Instituto Nacional de Metrologia, Qualidade e Tecnologia) – Brasil
Foco principal: Metrologia Científica e Industrial, Avaliação da Conformidade
Embora seja primeiramente uma entidade reguladora e de metrologia, o INMETRO possui laboratórios de altíssimo nível que realizam pesquisa para estabelecer os padrões de medição do país. Sua Diretoria de Metrologia Científica e Tecnologia é fundamental para garantir que os ensaios em cabos e outros produtos sejam precisos e confiáveis em todo o Brasil.
- Áreas e Grupos de Destaque:
- Laboratório de Metrologia Elétrica (LABEL): Responsável por manter e disseminar os padrões nacionais para grandezas elétricas, base para todos os testes de cabos.
- Link: INMETRO LABEL
- Laboratório de Metrologia Elétrica (LABEL): Responsável por manter e disseminar os padrões nacionais para grandezas elétricas, base para todos os testes de cabos.
Cenário Internacional
1. Fraunhofer-Gesellschaft – Alemanha
Foco principal: Pesquisa Aplicada em Múltiplas Áreas da Engenharia
A Sociedade Fraunhofer é a maior organização de pesquisa aplicada da Europa, com 76 institutos espalhados pela Alemanha. Cada instituto tem um foco específico, e vários são referências mundiais nas áreas de comunicação e energia.
- Institutos de Destaque:
- Fraunhofer Institute for Telecommunications (Heinrich Hertz Institute – HHI): Líder mundial em pesquisa de redes de fibra óptica, componentes fotônicos, compressão de vídeo (criadores de padrões como H.264/AVC e H.265/HEVC) e comunicação sem fio.
- Link: HHI FRAUNHOFER
- Fraunhofer Institute for Energy Economics and Energy System Technology (IEE): Focado na transição energética, desenvolve tecnologia para integração de renováveis, redes inteligentes e estabilidade de sistemas de potência.
- Link: IEE FRAUNHOFER
- Fraunhofer Institute for Telecommunications (Heinrich Hertz Institute – HHI): Líder mundial em pesquisa de redes de fibra óptica, componentes fotônicos, compressão de vídeo (criadores de padrões como H.264/AVC e H.265/HEVC) e comunicação sem fio.
2. NIST (National Institute of Standards and Technology) – EUA
Foco principal: Ciência da Medição, Padrões e Tecnologia
Equivalente norte-americano do INMETRO, mas com uma atuação ainda mais abrangente em pesquisa fundamental e aplicada. O NIST é crucial para o desenvolvimento tecnológico dos EUA, criando os padrões e as tecnologias de medição que permitem a inovação em toda a indústria.
- Laboratórios e Grupos de Destaque:
- Communications Technology Laboratory (CTL): Desenvolve pesquisa fundamental em metrologia para redes 5G/6G, resiliência de redes e comunicação quântica.
- Material Measurement Laboratory (MML): Conduz pesquisa sobre as propriedades de materiais, incluindo polímeros usados em isolamento de cabos e materiais para eletrônica avançada.
3. NICT (National Institute of Information and Communications Technology) – Japão
Foco principal: Tecnologias da Informação e Comunicação
O NICT é o principal instituto de pesquisa pública do Japão na área de TIC. É conhecido por suas contribuições recordistas em transmissão por fibra óptica, tendo demonstrado as maiores taxas de transmissão do mundo em diversas ocasiões, além de forte pesquisa em redes quânticas e segurança.
- Grupos e Iniciativas de Destaque:
- Photonic Network System Laboratory: Pesquisa sistemas de transmissão óptica de ultra-alta capacidade, ultrapassando os limites do que é possível em um único cabo de fibra óptica.
4. CEA-Leti (Laboratoire d’électronique des technologies de l’information) – França
Foco principal: Microeletrônica, Nanotecnologia e Fotônica em Silício
Leti é um instituto do Comissariado de Energia Atômica e Energias Alternativas (CEA) da França e um líder global em miniaturização de tecnologias. Eles são pioneiros em “fotônica em silício”, que busca integrar componentes ópticos diretamente em chips de silício, uma revolução para as comunicações de curta e média distância.
- Grupos e Iniciativas de Destaque:
- Optics and Photonics Division: Desenvolve desde sensores de imagem até sistemas de comunicação óptica e LiDAR integrados em chips, impactando o futuro dos cabos de comunicação em data centers e computação de alta performance.
Essas instituições representam a vanguarda da pesquisa acadêmica no setor, formando profissionais altamente qualificados e desenvolvendo tecnologia que impulsiona toda a indústria de cabos.
