HydroCore® Cabo Naval NEK 606 Water Blocked P7 ou P7/P14 BFOU; 6/10kV; Potência Média Tensão; Armado; Max. 300,00mm²; 1 a 3 condutores; MICA + XLPE – EPR / SHF2 – SHF MUD / PUR; Fire resistant; +90°C
HydroCore® Cabo Naval Média Tensão – Fire Resistant PUR Water Blocked P7 ou P7/P14 BFOU 6/10kV
- Máxima Segurança Contra Fogo: Resistente ao fogo, com baixa fumaça e livre de halogênios para proteger vidas e equipamentos.
- Proteção Total Contra Umidade: Bloqueio de água impede falhas, assegurando a integridade do circuito e a continuidade da operação.
- Resistência a Lama e Abrasão: Revestimento especial (SHF MUD) que suporta as mais severas condições de perfuração e instalação.
- Durabilidade Mecânica Superior: Construído com condutores de cobre e blindagem reforçada para resistir a impactos e torções.
- Performance em Climas Extremos: Operação confiável de -20°C a +90°C, assegurando desempenho consistente em qualquer cenário.
|
Benefícios
| Aplicações
|
| Informações Gerais | |
|---|---|
| Tipo de Produto | Cabos Offshore & Marítimos NEK606 com bloqueio de água P7 ou P7/P14 BFOU. HydroCore® |
| Aplicações | Instalação fixa para energia de média tensão. São parcialmente bloqueados contra água, resistentes ao fogo, retardantes de chama, de baixa emissão de fumaça, livres de halogênio e resistentes a lama. |
| Parâmetros Elétricos | |
| Tensão de Operação | 6/10 kV ou 8.7/15 kV, dependendo da seção transversal. |
| Resistência DC Máxima do Condutor a 20°C | Varia de 0,734 Ω/km (para 25 mm²) a 0,0286 Ω/km (para 630 mm²). |
| Capacidade de Corrente Contínua a 45°C (1 núcleo) | Varia de 127 A (para 25 mm²) a 890 A (para 630 mm²). |
| Capacidade de Corrente Contínua a 45°C (3 núcleos) | Varia de 89 A (para 25 mm²) a 623 A (para 630 mm²). |
| Corrente de Curto-Circuito (1s) | Varia de 3580 A (para 25 mm²) a 90140 A (para 630 mm²). |

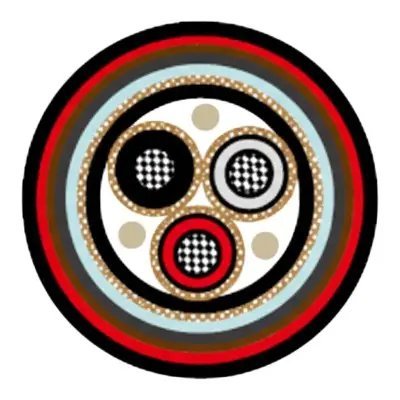

| Design do Produto | |
| Material do Condutor | Cobre estanhado, trançado e recozido, classe 2, conforme IEC 60228. |
| Tela do Condutor | Material semicondutor. |
| Isolação | Fita de Mica + XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em Fita de Mica + EPR mediante requerimento. |
| Tela da Isolação | Material semicondutor e malha de fios de cobre estanhado. |
| Preenchimento | Enchimentos com bloqueio de água, se necessário. |
| Separador (Bedding) | Composto livre de halogênio. Fita de PETP pode ser aplicada sobre o separador. |
| Armadura | Malha de fios de cobre estanhado. Fita de PETP pode ser aplicada sobre a malha. |
| Elementos de Bloqueio de Água | Fita e fios de bloqueio de água para estanqueidade longitudinal. |
| Capa Interna | Composto termofixo livre de halogênio, SHF2 (para TIPO P7), ou composto termofixo livre de halogênio e resistente a lama, SHF MUD (para TIPO P7/P14), na cor vermelha. |
| Capa Externa | Poliuretano para estanqueidade transversal à água. PE é opcional, mas não atende ao padrão de baixa emissão de fumaça. |
| Formato do Cabo | Redondo |
| Características do Produto | |
| Resistente ao Fogo | Sim, conforme IEC 60331-21. |
| Retardante de Chama | Sim, conforme IEC 60332-1. |
| Propagação Reduzida de Incêndio | Sim, conforme IEC 60332-3-22. |
| Livre de Halogênio | Sim, conforme IEC 60754-1,2. |
| Baixa Emissão de Fumaça | Sim, conforme IEC 61034-1,2. |
| Resistente a Lama | Sim (para o tipo P7/P14). |
| Raio Mín. de Curvatura | 15 x diâmetro externo (durante a instalação); 9 x diâmetro externo (após instalação fixa). |
| Faixa de Temperatura | -20°C a +90°C. |
| Normas Aplicáveis | |
| NEK 606 | IEC 60092-354 |
| IEC 60092-360 | IEC 60331-21 (Integridade do circuito) |
| IEC 60332-1 (Retardância a chama) | IEC 60332-3-22 (Propagação de incêndio reduzida) |
| IEC 60754-1,2 (Livre de halogênio) | IEC 61034-1,2 (Baixa emissão de fumaça) |
| IEC 60228 Classe 2 (Condutores) | VG 95218 parte 29 (Estanqueidade) |
| Construção (Nº de condutores x Seção transversal em mm²) | Espessura Nominal da Isolação (mm) | Espessura Nominal da Cobertura (mm) | Espessura Nominal da Bainha Interna (mm) | Espessura Nominal da Bainha Externa (mm) | Diâmetro Externo Nominal (mm) | Peso Nominal (kg/km) | Diâmetro Nominal do Condutor (mm) | Resistência Máxima CC @ 20°C (Ω/km) | Corrente Contínua Nominal @ 45°C 1 Condutor (A) | Corrente Contínua Nominal @ 45°C 3 Condutores (A) | Corrente de Curto-Circuito 1s (A) | Tensão de Operação (KV) |
| 1x16 | 3.4 | 1.5 | 1.2 | 1.0 | 27.6±2 | 1040 | ||||||
| 1x25 | 3.4 | 1.6 | 1.2 | 1.2 | 29.5±2 | 1208 | 6.5 | 734 | 127 | 89 | 3580 | 6/10 |
| 1x35 | 3.4 | 1.7 | 1.2 | 1.2 | 30.9±2 | 1386 | 7.4 | 529 | 157 | 110 | 5010 | 6/10 |
| 1x50 | 3.4 | 1.7 | 1.3 | 1.2 | 32.3±2 | 1575 | 8.7 | 391 | 196 | 137 | 7150 | 6/10 |
| 1x70 | 3.4 | 1.8 | 1.3 | 1.2 | 34.3±2 | 1901 | 10.3 | 0.27 | 242 | 169 | 10020 | 6/10 |
| 1x95 | 3.4 | 1.8 | 1.4 | 1.4 | 36.8±2 | 2268 | 12.2 | 195 | 293 | 205 | 13590 | 6/10 |
| 1x120 | 3.4 | 1.9 | 1.4 | 1.4 | 38.9±2 | 2741 | 13.8 | 154 | 339 | 237 | 17170 | 6/10 |
| 1x150 | 3.4 | 2.0 | 1.5 | 1.4 | 40.9±2 | 3140 | 15.1 | 126 | 389 | 272 | 21460 | 6/10 |
| 1x185 | 3.4 | 2.0 | 1.5 | 1.4 | 42.7±2 | 3612 | 17.0 | 0.1 | 444 | 311 | 26470 | 6/10 |
| 1x240 | 3.4 | 2.2 | 1.6 | 1.6 | 46.3±2 | 4389 | 19.6 | 762 | 522 | 365 | 34340 | 6/10 |
| 1x300 | 3.4 | 2.3 | 1.7 | 1.6 | 49.1±2 | 5177 | 21.9 | 607 | 601 | 421 | 42930 | 6/10 |
| 3x16 | 3.4 | 2.4 | 1.8 | 1.0 | 52.2±2 | 3969 | ||||||
| 3x25 | 3.4 | 2.5 | 1.8 | 1.2 | 55.6±2 | 4599 | 89 | 6/10 | ||||
| 3x35 | 3.4 | 2.6 | 1.9 | 1.2 | 58.8±2 | 5292 | 110 | 6/10 | ||||
| 3x50 | 3.4 | 2.7 | 2.0 | 1.2 | 61.7±2 | 6027 | 137 | 6/10 | ||||
| 3x70 | 3.4 | 2.9 | 2.1 | 1.2 | 66.1±2 | 7245 | 169 | 6/10 | ||||
| 3x95 | 3.4 | 3.1 | 2.2 | 1.4 | 71.2±2 | 8684 | 205 | 6/10 |
