HydroCore® Cabo Naval NEK 606 Water Blocked P5 ou P5/P12 BFOU; 0.6/1KV; Potência e Controle; Armado;  Max. 300,00mm²; 1 a 44 condutores; MICA + XLPE – EPR / SHF2 – SHF MUD / PUR;  Fire Resistant; +90°C

HydroCore® Cabo Naval Potência e Controle – Fire Resistant PUR Water Blocked P5 ou P5/P12 BFOU 0.6/1KV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

A Solução Definitiva em Cabos Offshore para Segurança Máxima. Projetado para as condições mais extremas em ambientes marítimos e offshore. Este cabo assegura a integridade de sistemas críticos de energia, controle e iluminação, oferecendo total confiabilidade e uma barreira impenetrável contra falhas.
  • Segurança Máxima Contra Fogo: Resistente ao fogo, com baixa emissão de fumaça e totalmente livre de halogênios.
  • Proteção Total Contra Umidade: Bloqueio de água transversal e longitudinal que previne falhas no sistema.
  • Construção Robusta e Durável: Armadura de cobre e revestimento externo resistente à lama e abrasão.
  • Ideal para Aplicações Críticas: Garante performance em sistemas de energia, controle e iluminação offshore.
  • Conformidade Internacional: Certificado pelas mais rígidas normas, como NEK 606, garantindo sua qualidade superior.

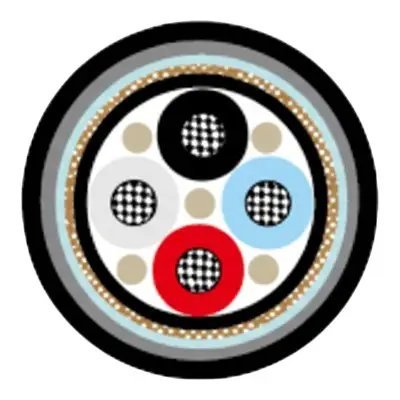

DESIGN DO PRODUTO
  • Condutores: Cobre estanhado trançado e compactado classe 5.
  • Isolamento: Fita de Mica + XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em Fita de Mica + EPR mediante requerimento.
  • Enchimento: Enchimentos bloqueadores de água, se necessário.
  • Revestimento interno: Composto sem halogênio, fita de acondicionamento PETP será aplicada sobre o revestimento, se necessário.
  • Armadura: Malha de fio de cobre estanhado, fita de acondicionamento PETP será aplicada sobre a malha, se necessário.
  • Elementos de Bloqueio de Água: Fita e cordões de bloqueio de água para proporcionar estanqueidade longitudinal.
  • Capa Interna: Composto termoendurecível sem halogênio, SHF2 (para o TIPO P5). Composto termoendurecível resistente à lama e livre de halogênio, SHF MUD (para o TIPO P5/P12), na cor preta.
  • Capa Externa: Poliuretano para proporcionar estanqueidade transversal à água, PE é opcional, mas não atende ao padrão de baixa emissão de fumaça.
DETALHES

Benefícios

  • Segurança Aprimorada: Resistente ao fogo e retardante à chamas, garantindo a integridade dos circuitos.
  • Proteção Ambiental: Composto livre de halogênio, com baixa emissão de fumaça e gases tóxicos.
  • Máxima Durabilidade: Revestimento externo de poliuretano e resistência à lama para ambientes agressivos.
  • Operação Confiável: Elementos que bloqueiam a entrada de água, assegurando a performance do cabo.
  • Isolamento Superior: Isolação em Mica + HEPR/XLPE para alta performance elétrica e térmica.
  • Resistência Mecânica: Armadura com trança de fios de cobre estanhado contra impactos.
  • Ampla Faixa de Temperatura: Operação segura em temperaturas que variam de -20°C a +90°C.
  • Condutividade Elevada: Condutores de cobre estanhado que previnem a oxidação e melhoram a conexão.
  • Instalação Versátil: Projetado para instalações fixas em sistemas de controle, energia e iluminação.
  • Conformidade com Normas: Atende aos rigorosos padrões internacionais IEC e NEK 606 para uso offshore.

Aplicações

  • Plataformas de Petróleo: Alimentação de sistemas de controle e energia em unidades offshore.
  • Sondas de Perfuração: Circuitos de iluminação e força em áreas com presença de lama de perfuração.
  • Navios e Embarcações: Instalações elétricas gerais em embarcações comerciais e de serviço.
  • Unidades FPSO: Distribuição de energia para equipamentos de produção, armazenamento e transferência.
  • Sistemas de Iluminação: Alimentação de circuitos de iluminação de emergência e de serviço a bordo.
  • Automação Marítima: Conexão de painéis de controle e instrumentação em ambientes marítimos.
  • Circuitos de Força: Distribuição de energia para motores, bombas e outros equipamentos essenciais.
  • Estaleiros e Portos: Aplicações em guindastes e outros equipamentos de manuseio de carga.
  • Indústria Naval: Utilizado na construção e reparo de diferentes tipos de navios e estruturas flutuantes.
  • Áreas Críticas de Segurança: Ideal para instalações onde a segurança contra incêndio é primordial.
DADOS TÉCNICOS



Informações Gerais
Fabricante/Fornecedor Innovcable HydroCore®
Tipo de Produto Cabos Offshore e Marítimos com Bloqueio de Água, tipo P5 ou P5/P12 BFOU.
Parâmetros Elétricos
Tensão de Operação 0.6/1 kV
Resistência Máxima DC (@ 20°C) Varia com a seção. Ex: 12,2 Ω/km para 1.5 mm²; 0,0607 Ω/km para 300 mm².
Capacidade de Corrente Contínua (@ 45°C) Varia com a seção e nº de vias. Valores especificados para 1, 2, 3 e 4 vias.
Fator de Correção de Temperatura Fatores de classificação fornecidos para temperaturas ambientes de 35°C a 80°C.
Corrente de Curto-Circuito (1s) Varia com a seção. Ex: 210 A para 1.5 mm²; 42930 A para 300 mm².
Design do Produto
Material do Condutor Cobre estanhado, recozido, trançado e compactado.
Design do Condutor Classe 5, de acordo com a IEC 60228. Disponível classe 2 mediante solicitação.
Material de Isolação da Via Fita de Mica + XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em Fita de Mica + EPR mediante requerimento.
Revestimento Interno (Bedding) Composto livre de halogênio.
Blindagem / Armadura Malha de fios de cobre estanhado.
Elementos de Bloqueio de Água Fitas e fios de bloqueio para estanqueidade longitudinal.
Material da Capa Interna Composto termoendurecível livre de halogênio, SHF2 (Tipo P5).
Material da Capa Externa Poliuretano para estanqueidade transversal.
Abreviação do Material de Cobertura Capa Interna: SHF2 ou SHF MUD. Capa Externa: Poliuretano (PUR).
Cor da Cobertura Capa interna preta.
Identificação das Vias Até 4 condutores coloridas. Multivias pretas numeradas sequencialmente.
Características do Produto
Área de Aplicação Sistemas de controle, energia e iluminação em instalações offshore e marítimas.
Resistente a Lama (MUD) Sim, para o tipo P5/P12 (capa interna SHF MUD).
Raio Mín. de Curvatura Instalação fixa: 6 x Diâmetro Externo; Durante a instalação: 8 x Diâmetro Externo.
Temperatura, instalação fixa -20 °C a +90 °C.
Temperatura, movimento constante Não especificado para movimento constante (uso fixo).
Resistência ao Fogo Sim, resistente ao fogo e mantém a integridade do circuito.
Retardante de chama Sim, retardante de chama e autoextinguível.
Livre de halogênio Sim.
Baixa Emissão de Fumaça Sim.
Resistente a Óleo A resistência a lama (MUD) implica resistência a fluidos de perfuração.
Normas Aplicáveis
Padrão Principal NEK 606
Construção do Cabo IEC 60092-353, IEC 60092-360
Condutor IEC 60228 Classe 2
Integridade do Circuito (Fogo) IEC 60331-21
Retardância à Chama IEC 60332-1, IEC 60332-3-22
Halogênio e Fumaça IEC 60754-1,2, IEC 61034-1,2
Estanqueidade VG 95218 parte 29



TABELA DE DIMENSIONAIS
Construção (Nº de condutores x Seção transversal mm²) Espessura Nominal da Isolação (mm) Espessura Nominal da Cama (mm) Espessura Nominal da Bainha Interna (mm) Espessura Nominal da Bainha Externa (mm) Diâmetro Externo Nominal (mm) Peso Nominal (kg/km)
1x1.5 1.0 1.1 1.1 1.0 11.3±2 152
1x2.5 1.0 1.1 1.1 1.0 11.7±2 168
1x4 1.0 1.1 1.1 1.0 12.4+2 231
1x6 1.0 1.1 1.1 1.0 12.9+2 263
1x10 1.0 1.1 1.2 1.0 14.7±2 326
1x16 1.0 1.1 1.2 1.0 15.9±2 410
1x25 1.2 1.1 1.3 1.2 18.7±2 614
1x35 1.2 1.1 1.3 1.2 19.6±2 725
1x50 1.4 1.1 1.4 1.2 21.4±2 935
1x70 1.4 1.1 1.4 1.2 23.0±2 1166
1x95 1.6 1.1 1.5 1.4 25.9±2 1512
1x120 1.6 1.2 1.6 1.4 27.8±2 1822
1x150 1.8 1.2 1.7 1.4 29.8±2 2163
1x185 2.0 1.2 1.7 1.4 32.2+2 2672
1x240 2.2 1.2 1.8 1.6 35.8±2 3329
1x300 2.4 1.2 1.9 1.6 38.5±2 4106
2x1.5 1.0 1.1 1.2 1.0 16.2±2 326
2x2.5 1.0 1.1 1.3 1.0 17.1±2 378
2x4 1.0 1.1 1.3 1.0 18.6±2 494
2x6 1.0 1.1 1.4 1.0 19.9±2 583
2x10 1.0 1.1 1.4 1.0 21.9±2 740
2x16 1.0 1.1 1.5 1.0 24.5+2 1034
2x25 1.2 1.2 1.6 1.2 28.8±2 1428
2x35 1.2 1.2 1.7 1.2 30.8±2 1701
2x50 1.4 1.2 1.9 1.2 34.8±2 2405
2x70 1.4 1.2 2.1 1.2 40.4±2 3423
2x95 1.6 1.2 2.3 1.4 44.4±2 4106
3x1.5 1.0 1.1 1.3 1.0 16.8±2 362
3x2.5 1.0 1.1 1.3 1.0 18.2+2 467
3x4 1.0 1.1 1.3 1.0 19.4±2 557
3x6 1.0 1.1 1.4 1.0 20.7±2 667
3x10 1.0 1.1 1.5 1.0 23.1±2 872
3x16 1.0 1.1 1.5 1.0 25.7±2 1218
3x25 1.2 1.2 1.7 1.2 30.5±2 1722
3x35 1.2 1.2 1.8 1.2 32.6±2 2079
3x50 1.4 1.2 2.0 1.2 36.7±2 2888
3x70 1.4 1.2 2.2 1.2 41.4±2 3859
3x95 1.6 1.4 2.4 1.4 47.5±2 5203
4x1.5 1.0 1.1 1.3 1.0 18.4±2 420
4x2.5 1.0 1.1 1.3 1.0 19.3±2 530
4x4 1.0 1.1 1.4 1.0 20.8±2 651
4x6 1.0 1.1 1.4 1.0 22.1±2 788
4x10 1.0 1.1 1.5 1.0 24.7±2 1034
4x16 1.0 1.2 1.6 1.0 27.9±2 1470
4x25 1.2 1.2 1.8 1.2 33.1±2 2095
4x35 1.2 1.2 1.9 1.2 35.5±2 2562
4x50 1.4 1.4 2.0 1.2 40.6±2 3602
4x70 1.4 1.4 2.2 1.2 45.1±2 4830
4x95 1.6 1.6 2.4 1.4 52.2±2 6442
5x1.5 1.0 1.1 1.4 1.0 19.7±2 536
5x2.5 1.0 1.1 1.4 1.0 20.8±2 625
6x1.5 1.0 1.1 1.4 1.0 21.0±2 572
6x2.5 1.0 1.1 1.4 1.0 22.4±2 683
7x1.5 1.0 1.1 1.4 1.0 21.0±2 620
7x2.5 1.0 1.1 1.4 1.0 22.4±2 735
8x1.5 1.0 1.1 1.5 1.0 23.8±2 751
8x2.5 1.0 1.1 1.5 1.0 25.5±2 830
9x1.5 1.0 1.1 1.6 1.0 25.3±2 756
9x2.5 1.0 1.1 1.6 1.0 27.1±2 903
10x1.5 1.0 1.1 1.6 1.0 25.6±2 830
10x2.5 1.0 1.1 1.6 1.0 27.4±2 1003
12x1.5 1.0 1.2 1.6 1.0 26.3±2 924
12x2.5 1.0 1.2 1.6 1.0 28.1±2 1097
14x1.5 1.0 1.2 1.7 1.0 27.5±2 1013
14x2.5 1.0 1.2 1.7 1.0 29.3±2 1218
16x1.5 1.0 1.2 1.7 1.0 28.7±2 1087
16x2.5 1.0 1.2 1.8 1.0 30.8±2 1328
19x1.5 1.0 1.2 1.7 1.0 29.4±2 1244
19x2.5 1.0 1.2 1.8 1.0 31.6±2 1517
20x1.5 1.0 1.2 1.8 1.0 31.5±2 1323
20x2.5 1.0 1.2 1.9 1.0 33.8±2 1622
23x1.5 1.0 1.2 1.9 1.0 33.8±2 1507
23x2.5 1.0 1.4 2.0 1.0 36.7±2 1895
24x1.5 1.0 1.2 2.0 1.0 35.2±2 1586
24x2.5 1.0 1.4 2.0 1.0 37.8±2 1943
27x1.5 1.0 1.2 2.0 1.0 35.9±2 1696
27x2.5 1.0 1.4 2.0 1.0 37.4±2 2069
30x1.5 1.0 1.2 2.0 1.0 36.9±2 1822
30x2.5 1.0 1.4 2.1 1.0 40.1±2 2347
32x1.5 1.0 1.4 2.0 1.0 37.5±2 1890
33x1.5 1.0 1.4 2.0 1.0 38.7±2 2037
33x2.5 1.0 1.4 2.2 1.0 41.6±2 2510
37x1.5 1.0 1.4 2.0 1.0 40.0±2 2195
37x2.5 1.0 1.4 2.3 1.0 43.2±2 2741
44x1.5 1.0 1.4 2.3 1.0 44.6±2 2583
44x2.5 1.0 1.4 2.4 1.0 48.2±2 3229
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
