DeepSea® Cabo Naval NEK 606 P111 RU/TU (P18 RU); 0.6/1KV; Potência e Controle;  Max. 300,00mm²; 1 a 44 condutores; XLPE / SHF2;  Flame Retardant; +90°C

DeepSea® Cabo Naval Potência e Controle – Flame Retardant SHF2 P111 RU/TU (P18 RU) 0.6/1kV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabos DeepSea® Offshore NEK 606: Performance e Segurança para Aplicações Marítimas Projetado para as condições mais exigentes em plataformas e embarcações. Garante máxima confiabilidade para sistemas de controle, energia e iluminação, assegurando proteção superior e continuidade operacional onde a segurança é primordial.
  • Segurança Máxima: Livre de halogênios, com baixa emissão de fumaça e retardante à chama, crucial para proteger vidas e equipamentos valiosos.
  • Construção Superior: Condutores de cobre estanhado com isolação XLPE, oferecendo performance elétrica confiável e durabilidade.
  • Revestimento Robusto SHF2: A capa externa de composto termoendurecível livre de halogênios garante proteção em ambientes marítimos.
  • Aplicações Essenciais: Ideal para sistemas críticos de energia, controle e iluminação a bordo de navios e plataformas offshore.
  • Conformidade Garantida: Fabricado sob as rigorosas normas NEK 606 e IEC, assegurando um desempenho que você pode confiar.

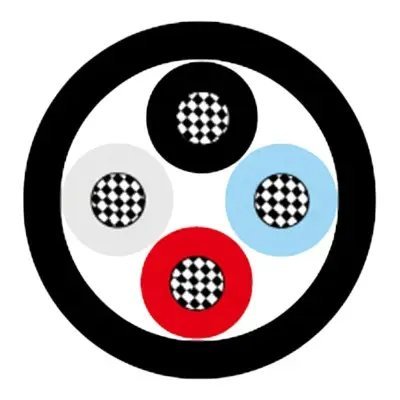

DESIGN DO PRODUTO
  • Condutores: Cobre estanhado recozido trançado para IEC 60228 classe 2 ou classe 5.
  • XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em EPR mediante requerimento.
  • Capa Externa: Composto termoendurecível sem halogênio, SHF2, na cor preta.
DETALHES

Benefícios

  • Segurança Contra Incêndio: Material retardante à chama que não propaga o fogo, crucial para ambientes confinados.
  • Baixa Emissão de Fumaça: Em caso de fogo, emite pouca fumaça, facilitando a evacuação e a visibilidade.
  • Livre de Halogênios: Não libera gases tóxicos ou corrosivos, protegendo equipamentos e vidas humanas.
  • Ampla Faixa de Temperatura: Desempenho confiável em condições operacionais de -20°C a +90°C.
  • Resistência à Corrosão: Condutores de cobre estanhado que garantem maior durabilidade em ambientes marítimos.
  • Instalação Facilitada: Raio de curvatura otimizado que permite a montagem em locais com espaço limitado.
  • Construção Robusta: Revestimento externo SHF2 que oferece proteção mecânica e durabilidade.
  • Conformidade Normativa: Atende a rigorosas normas internacionais como NEK 606 e IEC.
  • Versatilidade de Modelos: Grande variedade de bitolas e número de vias para diferentes necessidades de projeto.
  • Isolamento de Qualidade: Isolamento em EPR ou XLPE sem halogênio para um desempenho elétrico estável e seguro.

Aplicações

  • Plataformas Offshore: Ideal para instalações elétricas fixas em unidades de perfuração e produção.
  • Indústria Naval: Utilizado em navios, embarcações de serviço e outras estruturas marítimas.
  • Sistemas de Energia: Para distribuição de energia de baixa tensão em circuitos de força.
  • Sistemas de Controle: Conexão de painéis de controle, automação e instrumentação a bordo.
  • Circuitos de Iluminação: Alimentação de sistemas de iluminação em ambientes internos e externos de embarcações.
  • Áreas Industriais Marítimas: Aplicação em portos, estaleiros e outras instalações costeiras.
  • Equipamentos de Convés: Fornecimento de energia para guindastes, guinchos e outras máquinas.
  • Módulos de Acomodação: Fiação elétrica em áreas de convivência e operação em plataformas.
  • Salas de Máquinas e Bombas: Conexões elétricas em áreas com alta densidade de equipamentos.
  • Projetos de Energia Renovável: Adequado para parques eólicos offshore e outras instalações de energia no mar.
DADOS TÉCNICOS



Informações Gerais
Marca Innovcable DeepSea®
Tipo de Produto Cabos de Energia e Controle Offshore & Marítimos (NEK 606)
Modelo P111 RU/TU (Anteriormente P18 RU) 0.6/1kV
Aplicações Sistemas de controle, energia e iluminação.
Parâmetros Elétricos
Tensão de Operação 0.6/1 kV
Resistência DC Máxima @20°C Varia conforme a seção transversal (ex: 12,2 Ω/km para 1.5mm², 0.0607 Ω/km para 300mm²)
Capacidade de Corrente Contínua @45°C Depende do número de vias e da seção transversal (tabelas detalhadas fornecidas no datasheet)
Corrente de Curto-Circuito (1s) Varia conforme a seção transversal (ex: 210 A para 1.5mm², 42930 A para 300mm²)
Design do Produto
Material do Condutor Cobre recozido estanhado, trançado.
Classe do Condutor Classe 2 ou Classe 5, conforme IEC 60228.
Material de Isolação XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em EPR mediante requerimento.
Material da Cobertura Externa Composto termofixo sem halogênio, SHF2.
Cor da Cobertura Preto.
Características do Produto e Propriedades
Retardante de chama Sim, conforme IEC 60332-1 e IEC 60332-3-22.
Emissão de Fumaça Baixa emissão de fumaça, conforme IEC 61034-1,2.
Livre de halogênio Sim, conforme IEC 60754-1,2.
Faixa de Temperatura -20°C a +90°C.
Raio Mínimo de Curvatura 8 x Diâmetro Externo (durante a instalação); 6 x Diâmetro Externo (instalação fixa).
Normas Aplicáveis
NEK 606 Edição de 2016
IEC 60092-353 Cabos elétricos para navios - Parte 353: Cabos de força para tensões nominais de 1 kV e 3 kV
IEC 60092-360 Cabos elétricos para navios - Parte 360: Compostos de isolamento e revestimento para cabos de navios e offshore
IEC 60228 Condutores de cabos isolados
IEC 60332-1 Ensaios em cabos elétricos e de fibra ótica sob condições de fogo - Parte 1: Ensaio de propagação vertical da chama para um fio ou cabo isolado
IEC 60332-3-22 Ensaios em cabos elétricos e de fibra ótica sob condições de fogo - Parte 3-22: Ensaio de propagação vertical da chama de fios ou cabos montados em feixe na posição vertical - Categoria A
IEC 60754-1,2 Ensaio em gases liberados durante a combustão de materiais de cabos - Determinação do teor de gases ácidos de halogênio
IEC 61034-1,2 Medida da densidade da fumaça de cabos queimando sob condições definidas
Dimensões e Pesos (Exemplos)
1 via x 1.5 mm² Diâmetro Externo: 6.0 mm; Peso: 60 kg/km
3 vias x 2.5 mm² Diâmetro Externo: 11.1 mm; Peso: 205 kg/km
4 vias x 16 mm² Diâmetro Externo: 20.4 mm; Peso: 970 kg/km
4 vias x 120 mm² Diâmetro Externo: 46.0 mm; Peso: 5965 kg/km
19 vias x 2.5 mm² Diâmetro Externo: 24.6 mm; Peso: 935 kg/km
37 vias x 1.5 mm² Diâmetro Externo: 30.8 mm; Peso: 1315 kg/km



TABELA DE DIMENSIONAIS
Construção (Nº de Vias x Seção mm²) Diâmetro Nominal do Condutor (mm) Resistência Máxima CC a 20°C (Ω/km) Cap. de Corrente Contínua a 45°C (A) Corrente de Curto-Circuito 1s (A) Espessura Nominal da Isolação (mm) Espessura Nominal da Cobertura (mm) Diâmetro Externo Nominal (mm) Peso Nominal (kg/km)
1 Via
1 x 1.5 1.6 12.2 23 210 1.0 1.0 6.0 60
1 x 2.5 2.1 7.56 30 360 1.0 1.0 6.5 80
1 x 4 2.6 4.7 40 570 1.0 1.0 7.1 110
1 x 6 3.2 3.11 52 860 1.0 1.0 7.6 130
1 x 10 4 1.84 72 1430 1.0 1.1 8.5 165
1 x 16 5.1 1.16 96 2290 1.0 1.1 9.8 235
1 x 25 6.5 734 127 3580 1.2 1.2 11.7 355
1 x 35 7.4 529 157 5010 1.2 1.2 12.8 455
1 x 50 8.7 391 196 7150 1.4 1.3 14.4 595
1 x 70 10.3 0.27 242 10020 1.4 1.4 16.3 805
1 x 95 12.2 195 293 13590 1.6 1.5 18.7 1090
1 x 120 13.8 154 339 17170 1.6 1.5 20.3 1345
1 x 150 15.1 126 389 21460 1.8 1.6 22.4 1635
1 x 185 17.0 0.1 444 26470 2.0 1.7 24.9 2075
1 x 240 19.6 762 522 34340 2.2 1.8 28.1 2660
1 x 300 21.9 607 601 42930 2.4 1.9 30.8 3340
2 Vias
2 x 1.5 1.6 12.2 20 210 1.0 1.1 9.7 145
2 x 2.5 2.1 7.56 26 360 1.0 1.1 10.5 175
2 x 4 2.6 4.7 34 570 1.0 1.2 11.6 225
2 x 6 3.2 3.11 44 860 1.0 1.2 12.9 295
2 x 10 4 1.84 61 1430 1.0 1.3 14.8 420
2 x 16 5.1 1.16 82 2290 1.0 1.4 17.2 605
2 x 25 6.5 734 108 3580 1.2 1.5 21.3 940
2 x 35 7.4 529 133 5010 1.2 1.6 23.3 1185
2 x 50 8.7 391 167 7150 1.4 1.8 26.9 1585
2 x 70 10.3 0.27 206 10020 1.4 1.9 31.9 2280
2 x 95 12.2 195 249 13590 1.6 2.1 36.9 3090
3 Vias
3 x 1.5 1.6 12.2 16 210 1.0 1.1 10.3 165
3 x 2.5 2.1 7.56 21 360 1.0 1.2 11.1 205
3 x 4 2.6 4.7 28 570 1.0 1.2 12.5 280
3 x 6 3.2 3.11 36 860 1.0 1.3 13.6 360
3 x 10 4 1.84 50 1430 1.0 1.3 16.0 530
3 x 16 5.1 1.16 67 2290 1.0 1.4 18.5 770
3 x 25 6.5 734 89 3580 1.2 1.6 22.9 1200
3 x 35 7.4 529 110 5010 1.2 1.7 25.0 1525
3 x 50 8.7 391 137 7150 1.4 1.8 28.7 2030
3 x 70 10.3 0.27 169 10020 1.4 2.0 32.6 2765
3 x 95 12.2 195 205 13590 1.6 2.2 37.6 3745
4 Vias
4 x 1.5 1.6 12.2 16 210 1.0 1.2 11.2 200
4 x 2.5 2.1 7.56 21 360 1.0 1.2 12.4 255
4 x 4 2.6 4.7 28 570 1.0 1.3 13.7 340
4 x 6 3.2 3.11 36 860 1.0 1.3 15.2 455
4 x 10 4 1.84 50 1430 1.0 1.4 17.5 665
4 x 16 5.1 1.16 67 2290 1.0 1.5 20.4 970
4 x 25 6.5 734 89 3580 1.2 1.7 25.5 1530
4 x 35 7.4 529 110 5010 1.2 1.8 27.8 1955
4 x 50 8.7 391 137 7150 1.4 2.0 31.9 2600
4 x 70 10.3 0.27 169 10020 1.4 2.1 36.3 3540
4 x 95 12.2 195 205 13590 1.6 2.4 42.0 4815
Multi Vias
5 x 1.5 1.6 12.2 N/A 210 1.0 1.2 13.1 245
5 x 2.5 2.1 7.56 N/A 360 1.0 1.3 14.3 305
6 x 1.5 1.6 12.2 N/A 210 1.0 1.3 14.4 275
6 x 2.5 2.1 7.56 N/A 360 1.0 1.3 15.6 360
7 x 1.5 1.6 12.2 N/A 210 1.0 1.3 14.4 285
7 x 2.5 2.1 7.56 N/A 360 1.0 1.3 15.6 390
8 x 1.5 1.6 12.2 N/A 210 1.0 1.4 16.9 380
8 x 2.5 2.1 7.56 N/A 360 1.0 1.4 18.4 495
9 x 1.5 1.6 12.2 N/A 210 1.0 1.4 18.1 395
9 x 2.5 2.1 7.56 N/A 360 1.0 1.5 19.9 505
10 x 1.5 1.6 12.2 N/A 210 1.0 1.4 18.4 435
10 x 2.5 2.1 7.56 N/A 360 1.0 1.5 20.2 570
12 x 1.5 1.6 12.2 N/A 210 1.0 1.4 19.0 485
12 x 2.5 2.1 7.56 N/A 360 1.0 1.5 20.9 625
14 x 1.5 1.6 12.2 N/A 210 1.0 1.5 20.2 565
14 x 2.5 2.1 7.56 N/A 360 1.0 1.5 21.9 735
16 x 1.5 1.6 12.2 N/A 210 1.0 1.5 21.3 615
16 x 2.5 2.1 7.56 N/A 360 1.0 1.6 23.3 810
19 x 1.5 1.6 12.2 N/A 210 1.0 1.6 22.6 715
19 x 2.5 2.1 7.56 N/A 360 1.0 1.6 24.6 935
20 x 1.5 1.6 12.2 N/A 210 1.0 1.6 23.8 780
20 x 2.5 2.1 7.56 N/A 360 1.0 1.7 26.1 1035
23 x 1.5 1.6 12.2 N/A 210 1.0 1.7 25.9 905
23 x 2.5 2.1 7.56 N/A 360 1.0 1.8 28.4 1205
24 x 1.5 1.6 12.2 N/A 210 1.0 1.7 26.6 920
24 x 2.5 2.1 7.56 N/A 360 1.0 1.8 29.2 1220
27 x 1.5 1.6 12.2 N/A 210 1.0 1.7 27.2 985
27 x 2.5 2.1 7.56 N/A 360 1.0 1.8 29.9 1295
30 x 1.5 1.6 12.2 N/A 210 1.0 1.8 28.4 1110
30 x 2.5 2.1 7.56 N/A 360 1.0 1.9 31.1 1475
33 x 1.5 1.6 12.2 N/A 210 1.0 1.8 29.5 1190
33 x 2.5 2.1 7.56 N/A 360 1.0 1.9 32.3 1585
37 x 1.5 1.6 12.2 N/A 210 1.0 1.9 30.8 1315
37 x 2.5 2.1 7.56 N/A 360 1.0 2.0 33.8 1730
44 x 1.5 1.6 12.2 N/A 210 1.0 2.0 34.8 1560
44 x 2.5 2.1 7.56 N/A 360 1.0 2.2 38.4 2100
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
