DeepSea® Cabo Naval NEK 606 P125 SFOU ; 0.6/1KV; Potência e Controle; Armado;  Max. 300,00mm²; 1 a 37 condutores; MICA + XLPE – HFEPR / LSOH / SHF2;  Fire Resistant; +90°C

DeepSea® Cabo Naval Potência e Controle – Fire Resistant SHF2 P125 SFOU 0.6/1 kV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval NEK 606 DeepSea®: Segurança Máxima para Aplicações Offshore Projetado para sistemas críticos de energia, controle e iluminação em ambientes marítimos. Este cabo garante máxima confiabilidade e proteção, com materiais de alta performance que asseguram a integridade da sua operação em navios e plataformas.
  • Proteção Antichamas: Resistente ao fogo, com baixa fumaça e livre de halogênios para segurança máxima.
  • Construção Superior: Condutores de cobre estanhado com blindagem para alta durabilidade mecânica.
  • Performance Extrema: Opera de forma confiável em temperaturas de -20°C até +90°C.
  • Padrão NEK 606: Para atender as mais rigorosas normas da indústria offshore.
  • Uso Essencial: Ideal para sistemas vitais de força e controle em embarcações.

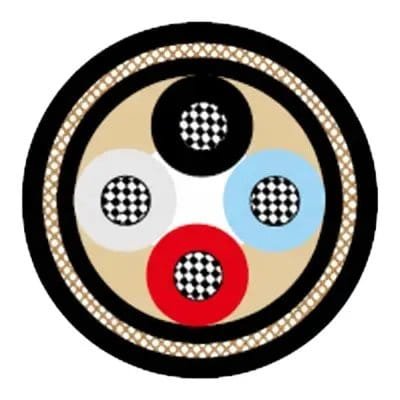

DESIGN DO PRODUTO
  • Condutores: Cobre trançado estanhado conforme IEC 60228 classe 2 ou classe 5.
  • Isolamento: Fita de mica + XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em Fita de mica + EPR mediante requerimento.
  • Separador: Composto extrudado livre de halogênio.
  • Armadura: Trança de fios de cobre estanhado.
  • Cobertura Externa: Composto termofixo livre de halogênio, SHF2, na cor preta.
DETALHES

Benefícios

  • Alta Segurança em Incêndio: O cabo é resistente ao fogo, retardante à chama e projetado para manter a integridade dos sistemas críticos por mais tempo durante um incêndio.
  • Baixa Emissão de Fumaça: Em caso de fogo, a baixa emissão de fumaça e a ausência de halogênios garantem maior visibilidade para evacuação e menor risco de intoxicação.
  • Resistência Superior: A construção com condutores de cobre estanhado e blindagem em trança de cobre oferece excelente proteção contra corrosão e interferência eletromagnética.
  • Isolamento de Alta Performance: O isolamento resistente ao fogo e o revestimento externo robusto (SHF2) garantem a operação segura em uma ampla faixa de temperatura, de -20°C a +90°C.
  • Durabilidade em Ambientes Hostis: Projetado conforme a norma NEK 606, é ideal para as condições exigentes de ambientes marítimos e offshore.
  • Confiabilidade de Transmissão: A blindagem eficaz protege os sinais de controle e a distribuição de energia contra ruídos elétricos externos.
  • Instalação Segura: Atende a múltiplas normas IEC, assegurando um produto confiável e seguro para instalações elétricas críticas.

Aplicações

  • Sistemas de Energia e Iluminação: Utilizado para a alimentação de circuitos de força e iluminação em embarcações, navios e plataformas.
  • Circuitos de Controle: Ideal para a fiação de sistemas de controle e instrumentação que exigem alta confiabilidade e segurança.
  • Plataformas de Petróleo e Gás: Aplicação em instalações offshore onde a resistência a ambientes agressivos e ao fogo é fundamental.
  • Construção Naval: Empregado em toda a fiação elétrica de navios, desde a casa de máquinas até painéis de comando e áreas de acomodação.
  • Sistemas de Emergência: Perfeito para circuitos essenciais que precisam continuar operando durante uma situação de incêndio, como alarmes e bombas.
  • Equipamentos Eletromecânicos: Alimentação de motores, painéis de distribuição e outros equipamentos em ambientes marítimos.
  • Áreas Críticas de Segurança: Instalação em locais onde a segurança humana e a proteção de equipamentos caros são prioridade máxima.
  • Instalações Fixas: Desenvolvido para instalações fixas em unidades offshore e embarcações de todos os tipos.
DADOS TÉCNICOS
Informações Gerais
Marca Innovcable
Tipo de Produto Cabos de força e controle resistentes ao fogo, para offshore e marinha (P125 SFOU 0.6/1 kV).
Aplicações Utilizados para sistemas de controle, força e iluminação. São resistentes ao fogo, retardantes de chama, de baixa emissão de fumaça e livres de halogênio.
Parâmetros Elétricos
Tensão de Operação 0.6/1 kV
Design do Produto
Material do Condutor Cobre estanhado trançado.
Classe do Condutor Classe 2 ou Classe 5 de acordo com a IEC 60228.
Isolação Fita de mica + XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em Fita de mica + EPR mediante requerimento.
Separador (Bedding) Composto extrudado livre de halogênio.
Blindagem (Armadura) Trança de fios de cobre estanhado.
Material da Cobertura Externa Composto termofixo livre de halogênio, SHF2.
Cor da Cobertura Preto.
Características do Produto
Resistente ao Fogo Sim.
Retardante de Chama Sim.
Baixa Emissão de Fumaça Sim.
Livre de Halogênio Sim.
Raio Mín. de Curvatura 8 x Diâmetro Externo (durante a instalação); 6 x Diâmetro Externo (instalação fixa).
Faixa de Temperatura -20°C a +90°C.
Normas Aplicáveis
NEK 606:2016 IEC 60092-353
IEC 60092-360 IEC 60331-21
IEC 60332-1 IEC 60332-3-22
IEC 60754-1,2 IEC 61034-2
TABELA DE DIMENSIONAIS
Construção (Nº de condutores x Seção mm²) Diâmetro Nominal do Condutor (mm) Máxima Resistência DC @20°C (Ω/km) Capacidade de Corrente Contínua @45°C (A) Corrente de Curto-Circuito 1s (A) Espessura Nominal da Isolação (mm) Diâmetro sob a Armadura (mm) Diâmetro Externo Nominal (mm) Peso Nominal (kg/km)
1 Condutor
1x16 5.1 1.16 96 2290 1.0 10.9 15.0 470
1x25 6.5 734 127 3580 1.2 12.6 17.0 620
1x35 7.4 529 157 5010 1.2 13.6 18.0 754
1x50 8.7 391 196 7150 1.4 14.7 20.0 900
1x70 10.3 0.27 242 10020 1.4 16.4 21.0 1140
1x95 12.2 195 293 13590 1.6 18.6 24.0 1500
1x120 13.8 154 339 17170 1.6 20.4 26.0 1800
1x150 15.1 126 389 21460 1.8 22.2 28.0 2150
1x185 17.0 0.1 444 26470 2.0 24.5 30.0 2630
1x240 19.6 762 522 34340 2.2 27.8 34.0 3320
1x300 21.9 607 601 42930 2.4 31.0 38.0 4030
2 Condutores
2x1.5 1.6 12.2 20 210 1.0 10.5 15.0 330
2x2.5 2.1 7.56 26 360 1.0 11.7 16.0 390
2x4 2.6 4.7 34 570 1.0 13.6 18.0 490
2x6 3.2 3.11 44 860 1.0 14.9 20.0 605
2x10 4.0 1.84 61 1430 1.0 16.5 21.0 800
2x16 5.1 1.16 82 2290 1.0 18.9 24.0 1060
3 Condutores
3x1.5 1.6 12.2 16 210 1.0 11.2 15.0 370
3x2.5 2.1 7.56 21 360 1.0 12.4 17.0 450
3x4 2.6 4.7 28 570 1.0 14.5 19.0 570
3x6 3.2 3.11 36 860 1.0 15.8 21.0 700
3x10 4.0 1.84 50 1430 1.0 17.5 23.0 980
3x16 5.1 1.16 67 2290 1.0 20.5 26.0 1350
3x25 6.5 734 89 3580 1.2 24.4 30.0 1860
3x35 7.4 529 110 5010 1.2 26.4 32.0 2140
3x50 8.7 391 137 7150 1.4 29.0 35.0 2670
3x70 10.3 0.27 169 10020 1.4 32.7 40.0 3540
3x95 12.2 195 205 13590 1.6 37.4 45.0 4710
4 Condutores
4x1.5 1.6 12.2 16 210 1.0 12.1 17.0 430
4x2.5 2.1 7.56 21 360 1.0 13.5 18.0 510
4x4 2.6 4.7 28 570 1.0 15.8 21.0 670
4x6 3.2 3.11 36 860 1.0 17.3 22.0 840
4x10 4.0 1.84 50 1430 1.0 19.6 25.0 1150
4x16 5.1 1.16 67 2290 1.0 22.5 28.0 1560
4x25 6.5 734 89 3580 1.2 26.8 33.0 2150
4x35 7.4 529 110 5010 1.2 29.1 35.0 2930
4x50 8.7 391 137 7150 1.4 31.9 39.0 3440
4x70 10.3 0.27 169 10020 1.4 36.0 43.0 4460
4x95 12.2 195 205 13590 1.6 41.3 49.0 5960
Múltiplos Condutores
5x1.5 1.6 12.2 16 210 1.0 13.4 18.0 500
5x2.5 2.1 7.56 21 360 1.0 14.8 19.0 600
7x1.5 1.6 12.2 16 210 1.0 14.6 19.0 590
7x2.5 2.1 7.56 21 360 1.0 16.1 21.0 720
12x1.5 1.6 12.2 16 210 1.0 19.4 25.0 960
12x2.5 2.1 7.56 21 360 1.0 21.5 27.0 1150
19x1.5 1.6 12.2 16 210 1.0 22.7 28.0 1245
19x2.5 2.1 7.56 21 360 1.0 25.4 31.0 1570
27x1.5 1.6 12.2 16 210 1.0 27.3 33.0 1710
27x2.5 2.1 7.56 21 360 1.0 30.6 37.0 2270
37x1.5 1.6 12.2 16 210 1.0 30.8 37.0 2240
37x2.5 2.1 7.56 21 360 1.0 34.4 41.0 2850
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
