DeepSea® Cabo Naval NEK 606 P112 (P19 ou P19/P21) RFOU / TFOU; 12/20(24)kV; Potência Média Tensão; Armado;  Max. 300,00mm²; 1 a 03 condutores; XLPE – EPR / LSOH / SHF2 – SHF2 MUD;  Flame Retardant; +90°C

DeepSea® Cabo Naval Média Tensão – Flame Retardant SHF2 P112 (P19 ou P19/P21) RFOU/TFOU 12/20(24)kV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Offshore NEK606 DeepSea®: Segurança e Confiabilidade em Média Tensão Desenvolvido para as condições mais severas em ambientes marítimos e offshore. Este cabo possui construção robusta que assegura máxima proteção, performance e transmissão de energia contínua, garantindo a integridade da sua operação.
  • Máxima segurança: Antichama, com baixa emissão de fumaça e totalmente livre de halogênios para proteger vidas.
  • Alta durabilidade: Possui blindagem robusta e uma cobertura especial que é resistente à lama e óleos.
  • Confiança superior: Condutores de cobre estanhado que garantem uma performance elétrica estável e muito mais duradoura.
  • Qualidade garantida: Aprovado e certificado pelas mais rigorosas normas globais, como a IEC e NEK 606.
  • Versatilidade de aplicação: É a solução ideal para instalações fixas de média tensão em plataformas e navios.

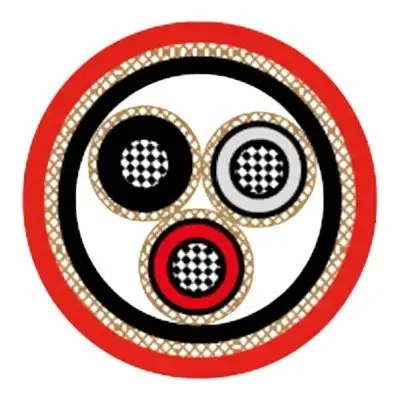

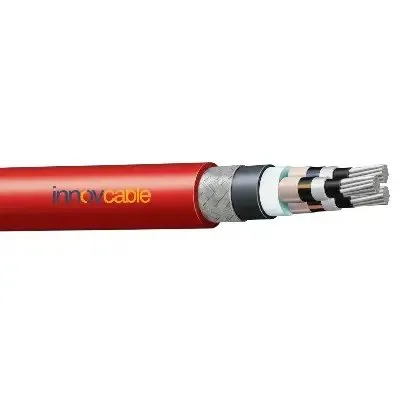

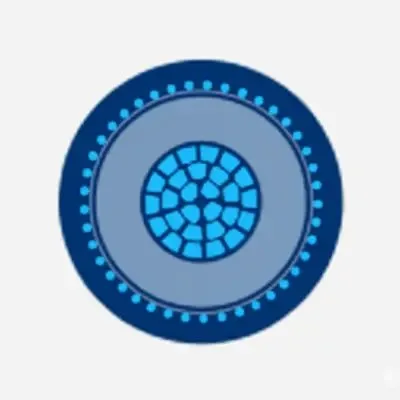

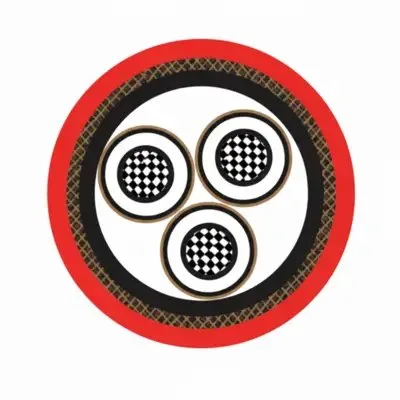

DESIGN DO PRODUTO
  • Condutores: Cobre trançado circular estanhado e recozido conforme IEC 60228 classe 2 ou classe 5.
  • Tela do Condutor: Material semicondutor.
  • Isolamento: XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em EPR mediante requerimento.
  • Tela de Isolamento: Material semicondutor e malha de fios de cobre estanhado.
  • Enchimento: Composto livre de halogênio.
  • Armadura: Malha de fios de cobre estanhado de acordo com a IEC 60092-350.
  • Revestimento Externo: Composto termofixo livre de halogênio, SHF2 (para o antigo TIPO P19), ou composto termofixo resistente a lama e livre de halogênio, SHF MUD (para o antigo TIPO P19/P21), na cor vermelha.
DETALHES

Benefícios

  • Segurança Aprimorada: Construção livre de halogênios, com baixa emissão de fumaça e retardante à chama, ideal para áreas confinadas.
  • Máxima Resistência: Projetado para suportar os mais agressivos ambientes offshore, incluindo lama e fluidos de perfuração.
  • Proteção Mecânica Superior: Armadura com trança de fios de cobre estanhado que oferece robustez contra impactos e esmagamento.
  • Alta Durabilidade: Excelente resistência à umidade, altas temperaturas, óleos e condições marítimas severas, garantindo longa vida útil.
  • Condutividade Confiável: Condutores de cobre estanhado que asseguram performance elétrica superior e ótima resistência à corrosão.
  • Flexibilidade na Instalação: A armadura em trança torna o cabo mais flexível, facilitando a montagem em locais de difícil acesso e com curvas.
  • Operação em Temperaturas Extremas: Adequado para operar com segurança em uma ampla faixa de temperatura, de -20°C a +90°C.
  • Blindagem Eficaz: A trança de cobre atua como uma blindagem eficiente contra interferências eletromagnéticas.
  • Leveza e Versatilidade: Mais leve que cabos com outras armaduras, sendo uma vantagem em instalações onde o peso é um fator crítico.
  • Conformidade com Normas: Fabricado segundo as rigorosas normas NEK 606 e IEC, garantindo qualidade e segurança.

Aplicações

  • Plataformas de Petróleo e Gás: Alimentação de energia em média tensão para equipamentos de perfuração, produção e processamento.
  • Indústria Naval e Marítima: Perfeito para instalações elétricas fixas em navios, sondas e outras embarcações.
  • Sistemas de Emergência Críticos: Fornecimento de energia confiável para sistemas de iluminação, alarmes e equipamentos de segurança.
  • Áreas Classificadas (Ex): Pode ser instalado com segurança tanto em áreas seguras quanto em zonas com risco de explosão.
  • Equipamentos de Perfuração: Sua resistência à lama e químicos o torna ideal para a alimentação de motores e sistemas em torres de perfuração.
  • Distribuição de Energia Offshore: Utilizado em circuitos de alimentação e distribuição de energia de média tensão em geral.
  • Ambientes Industriais Severos: Aplicações em plantas químicas, refinarias e locais com presença de agentes corrosivos.
  • Sistemas de Iluminação e Controle: Alimentação de painéis de controle, instrumentação e sistemas de iluminação em ambientes marítimos.
  • Equipamentos Eletromecânicos: Conexão de motores, bombas, compressores e outros equipamentos de grande porte.
  • Instalações Fixas de Média Tensão: Solução robusta para qualquer projeto que demande um cabo de energia seguro e durável.
DADOS TÉCNICOS
Informações Gerais
Marca Innovcable DeepSea®
Tipo de Produto P112 (Anteriormente P19 ou P19/P21) RFOU/TFOU 12/20(24)kV - Cabos de Média Tensão para Offshore & Marinha
Aplicações Instalação fixa para energia de média tensão. São retardantes de chama, de baixa emissão de fumaça, livres de halogênio e resistentes a lama.
Parâmetros Elétricos
Tensão de Operação 12/20 (24) kV
Resistência DC Máxima do Condutor a 20°C Varia de 1,16 Ω/km (16 mm²) a 0,0607 Ω/km (300 mm²)
Capacidade de Corrente Contínua @45°C (1 Núcleo) Varia de 96 A (16 mm²) a 601 A (300 mm²)
Capacidade de Corrente Contínua @45°C (3 Núcleos) Varia de 67 A (16 mm²) a 421 A (300 mm²)
Corrente de Curto-Circuito (1s) Varia de 2290 A (16 mm²) a 42930 A (300 mm²)
Design do Produto
Material do Condutor Cobre trançado anelado estanhado circular, classe 2 ou 5 conforme IEC 60228.
Tela do Condutor Material semicondutor.
Isolamento XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em EPR mediante requerimento.
Tela de Isolação Material semicondutor e malha de fios de cobre estanhado.
Separador (Bedding) Composto livre de halogênio.
Armadura Malha de fios de cobre estanhado conforme IEC 60092-350.
Cobertura Externa Composto termoendurecível livre de halogênio, SHF2, ou composto termoendurecível livre de halogênio e resistente a lama, SHF MUD.
Cor da Cobertura Vermelho.
Características Mecânicas e Térmicas
Raio de Curvatura 15 x Diâmetro Externo (durante a instalação); 9 x Diâmetro Externo (instalação fixa).
Faixa de Temperatura -20°C a +90°C.
Fatores de Correção de Temperatura Ambiente Fator de 1.1 (35°C) a 0.47 (80°C).
Normas Aplicáveis
NEK 606:2016 IEC 60092-354
IEC 60092-360 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 IEC 60228
IEC 60092-350 -
Temperatura Ambiente (°C) 35 40 45 50 55 60 65 70 75 80
Fator de Classificação 1.1 01.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47
TABELA DE DIMENSIONAIS
Construção (Nº x mm²) Área da Seção (mm²) Diâmetro do Condutor (mm) Espessura da Isolação (mm) Espessura Cobertura Interna (mm) Espessura Cobertura Externa (mm) Diâmetro Externo (mm) Peso Nominal (kg/km) Resistência Máx. DC @20°C (Ω/km) Corrente Contínua @45°C (1 Condutor) (A) Corrente Contínua @45°C (3 Condutores) (A) Corrente de Curto-Circuito (1s) (A)
1x16 16 5.2 5.5 1.2 1.4 28.0 1200 1.16 96 67 2290
1x25 25 6.5 5.5 1.2 1.5 31.6 1530 734 127 89 3580
1x35 35 7.4 5.5 1.3 1.8 32.3 1595 529 157 110 5010
1x50 50 8.7 5.5 1.8 1.4 33.8 1795 391 196 137 7150
1x70 70 10.3 5.5 1.9 1.4 34.6 2070 0.27 242 169 10020
1x95 95 12.2 5.5 2.0 1.5 37.0 2470 195 293 205 13590
1x120 120 13.8 5.5 2.0 1.5 38.8 2810 154 339 237 17170
1x150 150 15.1 5.5 2.1 1.6 40.7 3245 126 389 272 21460
1x185 185 17.0 5.5 2.2 1.6 42.9 3765 0.1 444 311 26470
1x240 240 19.6 5.5 2.3 1.7 45.8 4510 762 522 365 34340
1x300 300 21.9 5.5 2.4 1.8 48.5 5315 607 601 421 42930
3x16 16 5.2 5.5 1.8 2.0 55.5 4950 1.16 96 67 2290
3x25 25 6.5 5.5 1.9 2.0 62.2 5705 734 127 89 3580
3x35 35 7.4 5.5 2.9 2.1 62.6 5990 529 157 110 5010
3x50 50 8.7 5.5 3.0 2.2 65.4 6740 391 196 137 7150
3x70 70 10.3 5.5 3.1 2.3 69.1 7790 0.27 242 169 10020
