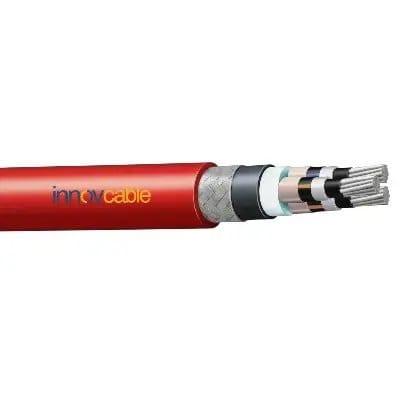

DeepSea® Cabo Naval NEK 606 P106 (P6 ou P6/P13) BFOU/TFOU; 3.6/6kV; Potência Média Tensão; Armado;  Max. 300,00mm²; 1 a 03 condutores; MICA + XLPE – EPR / LSOH / SHF2 – SHF2 MUD;  Fire Resistant; +90°C

DeepSea® Cabo Naval Média Tensão – Fire Resistant SHF2 P106 (P6 ou P6/P13) BFOU/TFOU 3.6/6kV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabos BFOU/TFOU 3.6/6kV NEK606: Segurança e Desempenho Extremo Projetados para as instalações mais críticas em ambientes marítimos e offshore. Oferece segurança, sendo resistente ao fogo, lama e livre de halogênios, garantindo a proteção e continuidade operacional em sua instalação de média tensão.
  • Proteção Crítica Contra Fogo: Resistente a chamas, com baixa fumaça e livre de halogênios para máxima segurança em emergências.
  • Durabilidade em Ambientes Hostis: Resistente à lama e a temperaturas extremas (-20°C a +90°C), garantindo performance contínua.
  • Qualidade DeepSea® NEK 606: Produzido sob as mais rigorosas normas IEC, assegurando a mais alta confiabilidade e desempenho superior.
  • Aplicações em Média Tensão: Ideal para alimentação de energia em instalações fixas de plataformas, navios e unidades offshore.
  • Investimento Inteligente: Reduz riscos e custos de manutenção, garantindo a continuidade e a segurança das suas operações mais críticas.

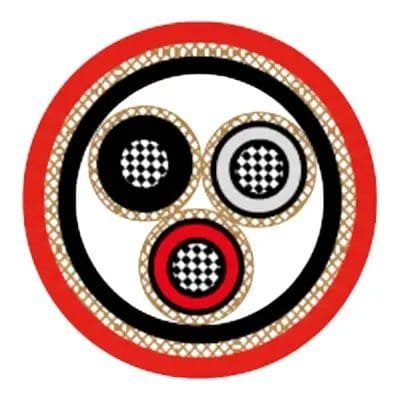

DESIGN DO PRODUTO
  • Condutores: Cobre trançado circular estanhado e recozido para IEC 60228 classe 2 ou classe 5.
  • Isolamento: Fita de mica + XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em Fita de mica + EPR mediante requerimento.
  • Tela de isolamento: Material semicondutor e trança de fio de cobre estanhado.
  • Revestimento interno: Composto sem halogênio.
  • Armadura: Trança de fio de cobre estanhado de acordo com a norma IEC 60092-350.
  • Bainha externa: Composto termoendurecível sem halogênio, SHF2 (anteriormente TIPO P6), ou composto termoendurecível sem halogênio resistente à lama, SHF MUD (para o antigo TIPO P6/P13), na cor vermelha.
DETALHES

Benefícios

  • Segurança Contra Incêndio: Material resistente ao fogo que garante a continuidade da operação.
  • Propriedades Retardantes de Chama: Minimiza a propagação do fogo em caso de acidente.
  • Baixa Emissão de Fumaça e Livre de Halogênio: Aumenta a segurança em ambientes fechados.
  • Resistência Superior à Lama: Revestimento especial para suportar condições de perfuração offshore.
  • Operação em Ampla Faixa de Temperatura: Desempenho confiável de -20°C a +90°C.
  • Construção Robusta e Durável: Projetado para instalações fixas em ambientes marítimos agressivos.
  • Proteção Contra Agentes Químicos e Óleos: A bainha externa oferece alta durabilidade química.
  • Conformidade com Normas Internacionais: Atende aos rigorosos padrões NEK 606 e IEC.
  • Transmissão de Energia Segura: Blindagem eficiente para proteger contra interferências elétricas.
  • Ideal para Instalações de Média Tensão: Projetado especificamente para sistemas de energia de 3.6/6kV.

Aplicações

  • Plataformas de Petróleo e Gás: Alimentação de energia para equipamentos de exploração e produção.
  • Navios e Embarcações Marinhas: Distribuição de energia em sistemas a bordo.
  • Sondas de Perfuração: Para instalações fixas que exigem máxima resistência e segurança.
  • Unidades Flutuantes de Produção (FPSO): Conexões de energia de média tensão em sistemas de processo.
  • Sistemas de Distribuição de Energia: Utilizado em circuitos elétricos principais em ambientes offshore.
  • Alimentação de Sistemas Críticos e de Emergência: Garante funcionamento durante situações de incêndio.
  • Instalações Industriais em Ambientes Agressivos: Adequado para locais com lama, óleo e umidade.
  • Terminais Portuários e Marítimos: Fornecimento de energia para guindastes e outras máquinas.
  • Energia Renovável Offshore: Aplicações em plataformas de energia eólica e de marés.
  • Projetos de Construção Naval: Instalação em novas embarcações e navios especializados.
DADOS TÉCNICOS
Informações Gerais
Marca Innovcable DeepSea®
Tipo de Produto Cabos de Média Tensão Resistentes ao Fogo para Offshore & Marinha (P106 - BFOU/TFOU 3.6/6kV)
Aplicações Instalação fixa para energia de média tensão. Cabos resistentes ao fogo, retardantes de chama, de baixa emissão de fumaça, livres de halogênio e resistentes a lama.
Parâmetros Elétricos
Tensão de Operação 3.6/6kV
Máxima Resistência DC @20°C Varia de 0.734 Ω/km (25mm²) a 0.0286 Ω/km (630mm²)
Capacidade de Corrente Contínua @45°C (1 Núcleo) Varia de 127 A (25mm²) a 890 A (630mm²)
Capacidade de Corrente Contínua @45°C (3 Núcleos) Varia de 89 A (25mm²) a 623 A (630mm²)
Corrente de Curto-Circuito (1s) Varia de 3580 A (25mm²) a 90140 A (630mm²)
Design do Produto
Material do Condutor Cobre trançado anelado estanhado circular, classe 2 ou 5 da IEC 60228.
Isolamento Fita de mica + XLPE sem halogênio (Menores perdas, maior rigidez dielétrica, maior robustez e durabilidade). Disponível em Fita de mica + EPR mediante requerimento.
Tela de Isolamento Material semicondutor e malha de fio de cobre estanhado.
Capa Interna (Bedding) Composto livre de halogênio.
Armadura Malha de fio de cobre estanhado.
Bainha Externa Composto termofixo livre de halogênio, SHF2, ou composto termofixo resistente a lama e livre de halogênio, SHF MUD.
Cor da Cobertura Vermelho.
Características do Produto
Raio de Curvatura 15 x Diâmetro Externo (durante a instalação); 9 x Diâmetro Externo (instalação fixa).
Faixa de Temperatura -20°C a +90°C.
Resistente ao Fogo Sim (IEC 60331-21).
Retardante de Chama Sim (IEC 60332-1, IEC 60332-3-22).
Emissão de Fumaça Baixa emissão de fumaça (IEC 61034-1,2).
Livre de Halogênio Sim (IEC 60754-1,2).
Resistente a Lama Sim (NEK 606:2016).
Normas Aplicáveis
IEC 60092-354 Projeto elétrico, de construção e de teste.
IEC 60092-360 Compostos de isolamento e revestimento.
IEC 60331-21 Resistência ao fogo.
IEC 60332-1 Retardância à chama (fio único).
IEC 60332-3-22 Retardância à chama (em feixe, Categoria A).
IEC 60754-1,2 Teste de emissão de gás livre de halogênio.
IEC 61034-1,2 Teste de densidade de fumaça.
NEK 606:2016 Requisitos para cabos offshore, incluindo resistência a lama.
IEC 60228 Condutores.
TABELA DE DIMENSIONAIS
Construção (Nº de núcleos x Seção transversal mm²) Diâmetro Nominal do Condutor (mm) Resistência Máxima DC @20°C (Ω/km) Corrente Contínua Nominal @45°C 1 Núcleo (A) Corrente Contínua Nominal @45°C 3 Núcleos (A) Corrente de Curto-Circuito 1s (A) Tensão de Operação (KV) Espessura Nominal da Isolação (mm) Espessura Nominal da Bainha (mm) - Interna Espessura Nominal da Bainha (mm) - Externa Diâmetro Total Nominal (mm) Peso Nominal (kg/km)
1 via
1x16 N/A N/A N/A N/A N/A 3.6/6 2.5 1.2 1.5 24.8 950
1x25 6.5 734 127 89 3580 3.6/6 2.5 1.2 1.6 26.3 1110
1x35 7.4 529 157 110 5010 3.6/6 2.5 1.2 1.6 27.6 1260
1x50 8.7 391 196 137 7150 3.6/6 2.5 1.3 1.7 29.1 1460
1x70 10.3 0.27 242 169 10020 3.6/6 2.5 1.7 1.3 30.9 1740
1x95 12.2 195 293 205 13590 3.6/6 2.5 1.4 1.8 33.2 2110
1x120 13.8 154 339 237 17170 3.6/6 2.5 1.9 1.4 34.9 2430
1x150 15.1 126 389 272 21460 3.6/6 2.5 1.4 1.9 36.9 2890
1x185 17.0 0.1 444 311 26470 3.6/6 2.5 1.5 2.0 39.1 3370
1x240 19.6 762 522 365 34340 3.6/6 2.6 1.6 2.1 42.2 4100
1x300 21.9 607 601 421 42930 3.6/6 2.8 1.6 2.2 44.7 4810
3 vias
3x16 N/A N/A N/A 89 N/A N/A 2.5 2.3 1.7 48.2 3550
3x25 6.5 734 N/A 110 3580 3.6/6 2.5 2.5 1.8 51.5 4180
3x35 7.4 529 N/A 137 5010 3.6/6 2.5 2.6 1.9 54.7 4820
3x50 8.7 391 N/A 169 7150 3.6/6 2.5 2.7 1.9 57.4 5490
3x70 10.3 0.27 N/A 205 10020 3.6/6 2.5 2.8 2.0 61.6 6590
3x95 12.2 195 N/A 237 13590 3.6/6 2.5 3.0 2.1 66.2 7920
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
