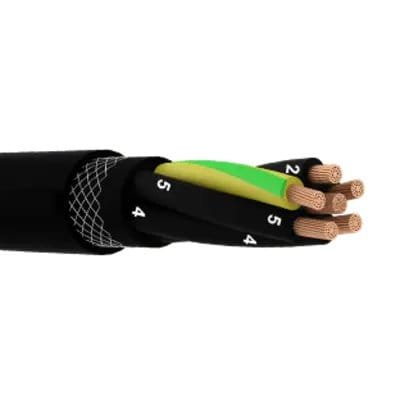

Cabo de Potência e Controle, Uso Móvel; 750V; 2 e 3 condutores; max. 95,00mm²,  Veias Numeradas; LSZH, CECO™ / CECO™ / CEAC™, Resistência a chama e Óleos; +130°C

Cabo Uso Móvel Controle / Comando / Potência Borracha GM 750 V 130ºC NBR 9655

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo GM 750V: A Conexão Definitiva para Equipamentos de Alta Performance Projetado para as mais exigentes aplicações em motores, geradores e transformadores. Este cabo oferece uma conexão elétrica superior e extremamente confiável, garantindo a máxima eficiência e segurança operacional para seus equipamentos, mesmo sob condições severas de temperatura e operação.
  • Performance Superior em Alta Temperatura: Isolamento em CECO™ para 130°C, garantindo total segurança em operações exigentes.
  • Instalação Rápida e Versátil: Altamente flexível, facilita a montagem em espaços complexos e agiliza o trabalho.
  • Máxima Durabilidade e Resistência: Proteção superior contra umidade, ozônio e agentes químicos, garantindo uma longa vida útil.
  • Ideal para Equipamentos Essenciais: Perfeito para motores elétricos, geradores, transformadores e bobinas de campo.
  • Segurança Contra Incêndios: Composto com características de não propagação e autoextinção de chama, protegendo seu patrimônio e vidas.
DESIGN DO PRODUTO
  • CONDUTOR: Formado por fios de cobre eletrolítico estanhados, têmpera mole, encordoamento classe 5.
  • ISOLAÇÃO: Composto Elastomérico CECO™ para temperatura até 130ºC.
  • IDENTIFICAÇÃO: 2 Condutores preto e branco; 3 Condutores preto, branco e vermelho; Condutor de aterramento, côr Verde.
  • CAPA INTERNA: Composto Elastomérico CECO™.
  • REFORÇO: Trança de fios têxteis.
  • CAPA EXTERNA: Composto Elastomérico CEAC™, antichama.
  • APLICAÇÕES: Circuito de alimentação e comando de máquinas móveis pesadas para mineração e siderurgia, pórticos, escavadeiras, dragas, guindastes, retomadoras, e aplicações similares.
  • CARACTERÍSTICAS TÉCNICAS: Boa Flexibilidade; Ótima resistência à abrasão, corte e arraste; Boa resistência à raios solares; Ótima resistência ao corte e esmagamento; Boa resistência à graxas, óleos e agentes químicos.
  • Norma aplicável: NBR 9655
DETALHES

Benefícios

  • Elevada durabilidade: Projetado para resistir a condições severas de abrasão, corte e arraste.
  • Alta flexibilidade: Construção com condutores classe 5 que garantem excelente maleabilidade.
  • Resistência superior: Composto externo que suporta óleos, graxas e diversos agentes químicos.
  • Proteção robusta: Capa interna e externa em composto termofixo para máxima proteção mecânica.
  • Operação segura: Isolação para 130°C, garantindo performance confiável em altas temperaturas.
  • Resistente ao clima: Boa performance sob exposição a raios solares, ideal para áreas externas.
  • Estrutura reforçada: Possui reforço com trança de fios têxteis para maior resistência.
  • Resistência a esmagamento: Suporta impactos e pressões mecânicas elevadas sem falhas.
  • Longa vida útil: Materiais de alta qualidade que reduzem a necessidade de trocas e manutenções.
  • Identificação clara: Condutores coloridos que facilitam a instalação e a manutenção dos circuitos.

Aplicações

  • Equipamentos de mineração: Alimentação de máquinas pesadas como escavadeiras e perfuratrizes.
  • Usinas siderúrgicas: Conexão de energia para equipamentos em ambientes de alta exigência.
  • Pórticos e guindastes: Circuitos de força e comando para movimentação de grandes cargas.
  • Escavadeiras e dragas: Ideal para equipamentos móveis de grande porte em construção e mineração.
  • Máquinas retomadoras: Alimentação elétrica confiável para retomadoras em pátios de materiais.
  • Indústria pesada: Utilizado em máquinas e equipamentos robustos que operam em movimento.
  • Aplicações portuárias: Conexão de guindastes de cais e outros equipamentos de manuseio.
  • Empilhadeiras de grande porte: Fornecimento de energia para empilhadeiras em pátios industriais.
  • Sistemas de automação móvel: Circuitos que demandam alta resistência mecânica e flexibilidade.
  • Projetos especiais: Solução versátil para alimentação de máquinas móveis customizadas.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de alimentação e comando para equipamentos móveis pesados.
Parâmetros Elétricos
Voltagem Nominal 750 V
Temperatura máxima no condutor Regime permanente: 90°C
Regime de sobrecarga: 130°C
Regime de curto-circuito: 250°C
Design do Produto
Material do Condutor Fio de cobre eletrolítico nu ou estanhado, têmpera mole.
Design do Condutor Encordoamento classe 5.
Capacidade de Corrente De acordo com a NBR 5410 e IEC 60364-5-52.
Inclui condutor de proteção (Terra) Sim, condutor de aterramento na cor verde.
Reforço / Sistema Anti-Torção Trança de fios têxteis e amarração de fita têxtil.
Formato do Cabo Redondo (conforme imagem)
Material Base da Isolação da Veia Composto Elastomérico CECO™ para temperatura até 130ºC.
Material Base da Capa Intermediária Composto Elastomérico CECO™.
Material Base da Cobertura Externa Composto Elastomérico CEAC™.
Cor da Cobertura Preto (conforme imagem)
Identificação das Vias Por cores.
Código de cores das vias Dois condutores: preto, branco.
Três condutores: preto, branco e vermelho.
2 e 3 Condutores de potência + 3 Condutores aterramento / proteção
Características do Produto
Área de Aplicação Circuitos de alimentação e comando de máquinas e equipamentos móveis pesados para mineração, siderurgia, metalúrgica, portos (pórticos, guindastes, escavadeiras).
Para flexão contínua Sim, excelente flexibilidade. Pode ser instalado em esteira porta-cabos ou enroladores.
Resistência Mecânica Ótima resistência à abrasão, corte e arraste.
Resistente a UV Sim, elevada resistência a ozona e agentes atmosféricos.
Resistente a químicos Boa resistência a ácidos e sais.
Resistente a óleo Sim, boa resistência a óleos e graxas.
Resistente à umidade Sim, boa resistência à umidade.
Normas Aplicáveis
NBR 9655 Construção do cabo.
NBR 6251 Construção do cabo.
NBR 5410 Capacidade de corrente.
IEC 60364-5-52 Capacidade de corrente.
TABELA DE DIMENSIONAIS
Seção nominal (mm²) Espessura da isolação veia de potência (mm) Espessura da capa externa (mm) Diâmetro externo (mm)
Peso aprox.(kg/km)
(3 x 25) + (3 x10) 1,4 2,6 28,5 2178,8
(3 x 35) + (3 x10) 1,4 3,6 38,1 2566,92
(3 x 50) + (3 x10) 1,6 3,6 38,7 2739,48
(3 x 70) + (3 x16) 1,6 3,6 42,7 3430,62
(3 x 95) + (3 x16) 1,8 4 48,3 4018,51
(3 x 120) + (3 x25) 1,8 4 51,7 5329,41
Número de Condutores Seção Nominal (mm²) Formação do Condutores (nº de fios) Espessura da Isolação (mm) Espessura da Capa Interna (mm) Espessura da Cobertura (mm) Diâmetro Externo Nominal (mm) Capacidade de Corrente (A) Peso Líquido Nominal (kg/km)
Acondicionamento (tipo)
2 10 6x31/0,25 1,2 1 2 19,6 80 519 Bobina
2 16 10x31/0,25 1,2 1,1 2,2 20,7 106 714 Bobina
2 25 15x30/0,25 1,4 1,3 2,6 28,5 140 867 Bobina
2 35 14x35/0,30 1,4 1,3 2,6 33,4 171 1429 Bobina
2 50 20x35/0,30 1,6 1,5 3 37 209 1938 Bobina
2 70 27x35/0,30 1,6 1,8 3,6 42,2 255 2212 Bobina
2 95 37x35/0,30 1,8 1,8 3,6 46,4 305 2839 Bobina
3 10 6x31/0,25 1,2 1,1 2,2 22 66 702 Bobina
3 16 10x31/0,25 1,2 1,1 2,2 24 88 929 Bobina
3 25 15x30/0,25 1,4 1,3 2,6 30 115 1349 Bobina
3 35 14x35/0,30 1,4 1,3 2,6 31,7 142 1759 Bobina
3 50 20x35/0,30 1,6 1,5 3 39,1 178 2225 Bobina
3 70 27x35/0,30 1,6 1,8 3,6 42 220 3076 Bobina
3 95 37x35/0,30 1,8 1,8 3,6 47,4 266 3892 Bobina
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
