Cabo de Potência;  AC: 0,6/1 Kv, DC: 0,9/1,5 Kv; 1 condutor; 150,00mm²; LSZH, INNOVLON /  INNOVLON, Resistência a chama;  90°C

Cabo Solar Fotovoltaico Innovlon® LSZH UV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Solar INNOVCABLE: A Conexão Inteligente para Sua EnergiaDesenvolvido para sistemas fotovoltaicos, este cabo une eficiência e durabilidade. Sua construção superior com composto INNOVLON garante segurança e performance inigualável, protegendo seu investimento e otimizando a geração de energia do seu sistema solar por décadas.
  • Segurança Incomparável: Composto LSZH, não propaga chamas e possui baixa emissão de fumaça tóxica.
  • Máxima Resistência ao Tempo: Proteção superior contra raios UV, ozônio, água e variações de temperatura.
  • Performance e Eficiência: Cobre estanhado que minimiza perdas, garantindo máxima transferência de energia gerada.
  • Instalação Fácil e Versátil: Alta flexibilidade que simplifica o manuseio em locais secos ou úmidos.
  • Durabilidade para a Vida Toda: Projetado para uma vida útil superior a 25 anos, como seus painéis.

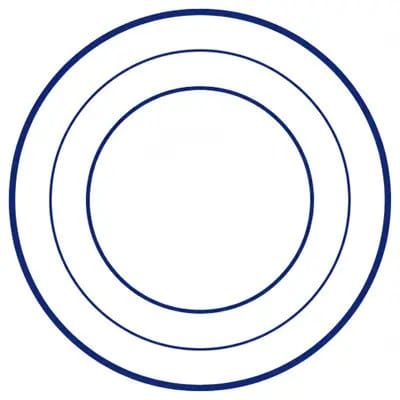

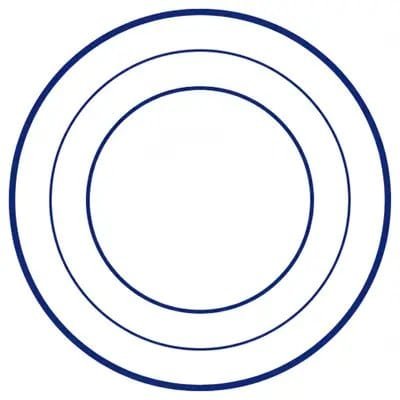

DESIGN DO PRODUTO

Informações Gerais

MarcaINNOVCABLE
Tipo de ProdutoCabo Fotovoltaico INNOVLON LSZH UV
Área de AplicaçãoConexão entre painéis fotovoltaicos e string box, e da string box ao inversor de corrente. Adequado para instalações internas e externas.

Parâmetros Elétricos

Tensão Nominal (Corrente Contínua)1,8 kV C.C. entre condutores
Tensão Nominal (Corrente Alternada)0,6/1 kV C.A.
Resistência Elétrica do CondutorConforme ABNT NBR NM 280.

Design do Produto

Material do CondutorFios de cobre estanhado.
Design do CondutorFlexível, classe 5 de encordoamento.
Material Base da IsolaçãoComposto termofixo poliolefínico não halogenado (XLPE).
Cor da IsolaçãoPreta, Vermelha, Branca ou Azul.
Material Base da Cobertura ExternaComposto termofixo poliolefínico não halogenado (LSZH).
Cor da CoberturaPreta.

Características do Produto

Vida Útil EstimadaMínimo de 25 anos.
Temperatura Ambiente-15 °C a 90 °C.
Temperatura em Regime PermanenteAté 90 °C no condutor.
Temperatura em Regime de SobrecargaAté 120 °C no condutor (limitado a 100 horas durante a vida útil).
Temperatura em Regime de Curto-CircuitoAté 250 °C no condutor.
Comportamento em Relação ao FogoRetardante de chama, baixa emissão de fumaça, livre de halogênio e com baixa emissão de gases tóxicos e corrosivos.
Resistências AdicionaisResistente a raios UV, ozônio e intempéries.

Normas Aplicáveis

Norma de ProdutoABNT NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
Norma de CondutoresABNT NBR NM 280 - Condutores de cabos isolados.
Norma de DesempenhoABNT NBR 16690 - Instalações elétricas de arranjos fotovoltaicos.



DETALHES

Benefícios

  • Resistência Superior a Intempéries: Desenvolvido para suportar alta exposição ao sol, com proteção UV, ozônio e hidrólise.
  • Segurança Aumentada: Material livre de halogênio (LSZH) que não gera gases tóxicos e tem baixa emissão de fumaça em caso de incêndio.
  • Ampla Faixa de Temperatura: Operação segura em condições extremas, variando de -40°C a +120°C em uso móvel.
  • Alta Flexibilidade: Composto especial INNOVLON e condutores classe 5 permitem raios de curvatura reduzidos, facilitando a instalação.
  • Robustez Química e Mecânica: Excelente resistência a óleos, lubrificantes, produtos químicos em geral e à abrasão.
  • Longa Vida Útil: Alta durabilidade em aplicações externas e ambientes agressivos, reduzindo custos com substituição.
  • Proteção Contra Chamas: Propriedades retardantes à chama que dificultam a propagação de incêndios.
  • Sustentabilidade: Produto reciclável, contribuindo para a preservação do meio ambiente.
  • Tensão de Isolação Elevada: Projetado para sistemas de corrente contínua de até 1,5 Kv, ideal para plantas solares.
  • Versatilidade de Instalação: Adequado para aplicações fixas ou flexíveis em locais secos e úmidos.

Aplicações

  • Sistemas Fotovoltaicos: Conexão de painéis solares e inversores em usinas de geração solar de grande e pequeno porte.
  • Instalações Externas: Alimentação de equipamentos expostos diretamente ao sol e outras condições climáticas.
  • Indústria Agrícola: Ligação de sistemas de irrigação, pivôs centrais e outras máquinas agrícolas.
  • Prédios e Centros Comerciais: Fiação em áreas externas e locais com alta circulação de pessoas, exigindo segurança contra incêndio.
  • Estaleiros e Ambientes Marítimos: Aplicações que demandam resistência à umidade, salinidade e radiação solar.
  • Data Centers e Telecomunicações: Interligações externas ou em telhados que requerem cabos seguros e duráveis.
  • Sistemas de Iluminação Externa: Alimentação de iluminação em estacionamentos, áreas de lazer e vias públicas.
  • Projetos de Energia Renovável: Utilização em outras aplicações de energia limpa que necessitem de cabos robustos.
  • Indústria em Geral: Circuitos de alimentação e controle em áreas de plantas industriais com exposição a intempéries.
  • Transporte e Mobilidade: Conexões elétricas em veículos ou infraestruturas de transporte ao ar livre.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo para sistemas fotovoltaicos e aplicações que requeiram alta exposição ao sol.
Parâmetros Elétricos
Voltagem NominalAC: 0,6/1 kV, DC: 0,9/1,5 kV
Voltagem de Ensaio4.000 V
Resistência do IsolamentoMínimo 20 MΩ x km
Design do Produto
Material do CondutorFios de cobre nu ou estanhado.
Classe do CondutorDe acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5.
Isolamento da VeiaComposto Especial INNOVLON na cor preta.
Capa ExternaComposto Especial INNOVLON.
Cor da CoberturaPreto RAL 9005 (outras cores sob solicitação).
IdentificaçãoINNOVCABLE SUN CABLE INNOVLON/INNOVLON LSZH UV 0,6/1Kv XX mm² OF: XXXX/ANO.
Características do Produto
Área de AplicaçãoSistemas fotovoltaicos, aplicações com alta exposição ao sol, intempéries e proteção UV. Instalações fixas e flexíveis. Locais secos e úmidos. Aplicação direta ao tempo.
Raio Mín. de Curvatura (uso fixo)Até 12mm = 4 x d, > 12 mm = 4 x d
Temperatura, instalação fixa-40 °C a +90 °C
Temperatura, movimento constante-40 °C a +120 °C
Temperatura máxima no condutor (curto-circuito)250 °C
Retardante de chamaSim
Resistente a UVSim, resistente aos raios UV, hidrólise, água e ozônio.
Resistente a químicosBoa resistência a óleos, lubrificantes e químicas em geral.
Livre de halogênioSim
FlexibilidadeMuito boa flexibilidade.
Resistência à AbrasãoExcelente resistência à abrasão.
ReciclávelProduto reciclável.
Normas Aplicáveis
DIN VDE 0295 CLASSE 5IEC 60228 CLASSE 5
DIN 0482-332-2DIN EN 60332-1
TABELA DE DIMENSIONAIS
Dimensional n x mm²Diâmetro externo Ø mmPeso kg/km
1 X 1,55,138
1 X 2,55,750
1 X 46,768
1 X 67,691
1 X 109,6145
1 X 1611204
1 X 2513,1304
1 X 3514,1401
1 X 5017,4557
1 X 7018,9767
1 X 9521,8990
1 X 12024,31.233
1 X 15026,61.233
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
