Cabo de Potência;  AC: 0,6/1 Kv, DC: 0,9/1,5 Kv; 1 condutor; 150,00mm²; LSZH, INNOVLON /  INNOVPUR, Resistência a chama;  90°C

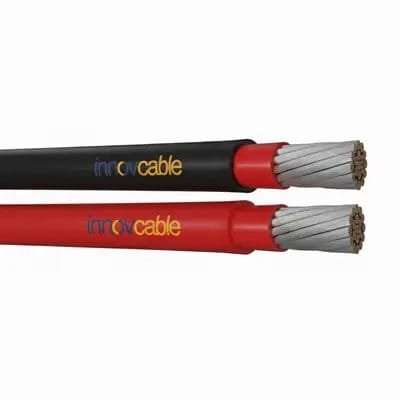

Cabo Solar Fotovoltaico Innovlon® / Innovpur® LSZH UV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Solar INNOVLON® para Máxima Eficiência e Segurança Energética Desenvolvido para instalações fotovoltaicas que exigem o mais alto desempenho e durabilidade. Este cabo garante a geração de energia de forma contínua, segura e com baixa perda elétrica, resistindo às mais severas condições climáticas para maximizar a vida útil do seu sistema solar.
  • Segurança Contra Incêndios: Composto LSZH não halogenado com baixa emissão de fumaça e gases tóxicos.
  • Resistência Superior ao Clima: Proteção contra raios UV, ozônio, umidade e variações extremas de temperatura (-40°C a 120°C).
  • Máxima Performance Elétrica: Tensão de 1,5kV (1500Vcc) que minimiza perdas e otimiza a geração de energia do seu sistema.
  • Flexibilidade e Fácil Instalação: Condutor de cobre estanhado extra flexível que facilita o manuseio e a instalação.
  • Dupla Camada de Isolação: Alta resistência contra agressões mecânicas, químicas e abrasão, garantindo maior durabilidade.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre estanhado
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
  • Isolação: composto de borracha livre de halogênio
  • Cor da isolação: branco ou vermelho
  • Cobertura: composto de borracha especial livre de halogênio, resistente a raios UV
  • Cor da cobertura: preto ou vermelho
  • Tensão nominal Uo/U: 0,6/1 kV AC
  • Tensão máxima Um: 1,8 kV DC (condutor-condutor, circuito não aterrado, circuito não carregado)
  • Tensão de teste: 6,5 kV AC
  • Resistência do isolamento: > 1 GOhm x km
  • Temperatura de operação: -40°C a +90°C
  • Temperatura máxima do condutor: 120°C (para 20.000h)
  • Raio mínimo de curvatura: 5 x Ø do cabo
  • Resistência a raios UV: EN 50618
  • Não propagação de chama: DIN EN 60332-1-2 e IEC 60332-1-2
  • Livre de halogênio: DIN EN 50267-2-1 e IEC 60754-1
  • Baixa emissão de fumaça: DIN EN 61034 e IEC 61034
  • Baixa toxidez de gases: DIN EN 50267-2-2 e IEC 60754-2
  • Vida útil esperada: 25 anos
  • Norma de referência: EN 50618 TUV 2 Pfg 1169/08.2007
DETALHES

Benefícios

  • Máxima vida útil: Projetado para resistir às severas condições de instalações solares, garantindo longevidade.
  • Elevada flexibilidade: Condutores de Classe 5 que facilitam a instalação em locais de difícil acesso e curvaturas.
  • Resistência superior: Composto especial imune a óleos, hidrólise, ozônio e produtos químicos em geral.
  • Ampla faixa de temperatura: Opera com segurança em condições extremas, de -40°C a +120°C.
  • Extrema resistência à abrasão: Ideal para aplicações expostas ao tempo e ambientes agressivos.
  • Proteção UV avançada: Cobertura desenvolvida para suportar alta exposição solar e intempéries sem degradação.
  • Segurança aprimorada: Material livre de halogênio (LSZH) e retardante à chama, com baixa emissão de fumaça.
  • Instalação versátil: Adequado para aplicações fixas ou móveis, em locais secos e úmidos.
  • Alto desempenho elétrico: Garante mínima perda de energia e máxima eficiência na transmissão da corrente contínua.
  • Redução de paradas: Confiabilidade que minimiza custos de manutenção e aumenta a produtividade do sistema.

Aplicações

  • Usinas fotovoltaicas: Interligação de painéis solares em grandes projetos de geração de energia (string-box).
  • Sistemas de telhado: Conexão de módulos fotovoltaicos em instalações residenciais e comerciais.
  • Plantas solares flutuantes: Resistência à umidade e intempéries para projetos sobre a água.
  • Sistemas Off-Grid: Alimentação de energia em locais remotos e isolados da rede elétrica.
  • Carregadores de veículos elétricos: Estruturas de recarga que utilizam energia solar como fonte principal.
  • Sistemas de bombeamento solar: Fornecimento de energia para bombas de água em agricultura e saneamento.
  • Instalações industriais: Aplicação em galpões e fábricas que utilizam energia solar para autoconsumo.
  • Sistemas de backup de energia: Conexão de painéis a bancos de baterias para garantir energia contínua.
  • Equipamentos de telecomunicações: Energia para antenas e estações em locais de difícil acesso.
  • Projetos de energia renovável: Solução versátil para diversas aplicações que demandam cabos de alta performance.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo para sistemas fotovoltaicos (INNOVLON / INNOVPUR-LSZH-UV)
Vida Útil Estimada Mínimo 25 anos sob radiação solar direta, 20.000h a 120° C
Parâmetros Elétricos
Voltagem Nominal (CA) Uo/U: 0,6/1 kV
Voltagem Nominal (CC) 0,9/1,8 kV
Voltagem de Ensaio 4.000 V
Resistência de Isolamento Mínimo 20 MΩ x km
Design do Produto
Material do Condutor Fios de cobre estanhado ou nu
Design do Condutor Flexível, de acordo com a DIN VDE 0295 classe 5 e IEC 60228 classe 5
Material Base da Isolação da Veia Composto Especial INNOVLON
Material Base da Cobertura Externa Composto Especial INNOVPUR (LSZH)
Cor da Cobertura Preto (RAL 9005), outras cores sob consulta
Identificação das Vias Isolação na cor branca ou vermelha
Formato do Cabo Redondo
Características do Produto
Área de Aplicação Sistemas fotovoltaicos em aplicações fixas e flexíveis sem tração. Pode ser aplicado em locais secos, úmidos e com exposição direta ao tempo.
Para flexão contínua Sim
Raio Mín. de Curvatura (Uso Fixo) Para diâmetro <= 12mm: 4 x Ø externo; Para diâmetro > 12mm: 4 x Ø externo
Temperatura, instalação fixa -40 °C a +90 °C
Temperatura, movimento constante -40 °C a +120 °C
Temperatura máxima no condutor +120 °C (20.000h)
Temperatura de Curto-Circuito 250 °C
Retardante de chama Sim, conforme IEC 60332-1 e DIN EN 60332-1
Livre de halogênio Sim (LSZH)
Baixa emissão de fumaça Sim
Resistente a UV Sim, alta resistência aos efeitos da radiação solar
Resistente a óleo Sim, resistente a óleos e lubrificantes
Resistente a químicos Resistente a ácidos, bases, ozônio e hidrólise
Resistência a intempéries Sim
Resistência à Abrasão Excelente
Características Adicionais Produto ecológico, reciclável. Fabricado livre de substâncias nocivas e silicone.
Normas Aplicáveis
DIN VDE 0295 cl. 5 IEC 60228 cl. 5
IEC 60332-1 DIN EN 60332-1
EN 50618 ABNT NBR 16612
UL 2556 DIN 0482-332-2
TABELA DE DIMENSIONAIS
Dimensional n x mm² Diâmetro externo Ø mm Peso kg/km
1 X 1,5 5,1 38
1 X 2,5 5,7 50
1 X 4 6,7 68
1 X 6 7,6 91
1 X 10 9,6 145
1 X 16 11 204
1 X 25 13,1 304
1 X 35 14,1 401
1 X 50 17,4 557
1 X 120 24,3 1.233,00
1 X 150 26,6 1.233,00
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
