Cabo de Potência;  1,8/3 kV CA/AC; 1 condutor; 300,00mm²; LSZH, INNOVPO-36 / INNOVPO-44, Resistência a chama;  120°C

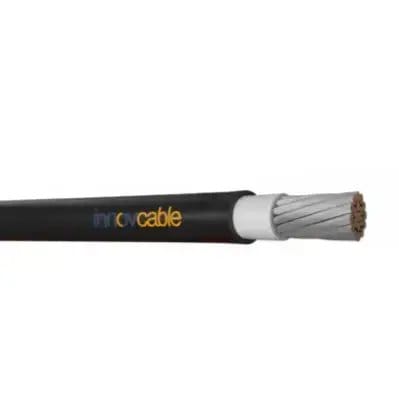

Cabo Solar Fotovoltaico ECO180H LSZH + UV 1,8/3KV CA/AC

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Solar Fotovoltaico para Máxima Performance e SegurançaDesenvolvido para instalações de energia solar que exigem máxima confiabilidade e durabilidade em ambientes severos. Este cabo garante a conexão mais segura e eficiente entre os painéis, string box e inversores, protegendo seu investimento e otimizando a geração de energia do seu sistema fotovoltaico por mais de 25 anos.
  • Proteção e Segurança Superior: Composto especial não halogenado, com baixa emissão de fumaça e retardante à chama.
  • Máxima Geração de Energia: Condutores de cobre estanhado que evitam a oxidação e garantem a máxima performance.
  • Resistência Extrema ao Tempo: Proteção contra raios UV, ozônio, umidade e variações de temperatura (-40°C a 120°C).
  • Flexibilidade para Instalação: Extra flexível para facilitar o manuseio e a instalação em qualquer tipo de projeto.
  • Qualidade e Vida Útil Garantida: Fabricado sob a norma NBR 16612, assegurando a mais alta qualidade para seu sistema.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre estanhado
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
  • Isolamento: composto de borracha HEPR 125°C
  • Cobertura: composto de borracha termofixa especial 125°C resistente a UV
  • Cor do isolamento: natural
  • Cor da cobertura: preto, vermelho, azul ou violeta
DETALHES

Benefícios

  • Resistência Superior aos Raios UV: Cobertura especial que evita a degradação pela exposição solar contínua.
  • Longa Vida Útil (Superior a 25 anos): Projetado para acompanhar a durabilidade dos painéis solares.
  • Segurança Elevada Contra Incêndios: Composto não halogenado, com baixa emissão de fumaça e gases tóxicos.
  • Máxima Proteção Climática: Imune à ação de intempéries como chuva, ozônio e variações de temperatura.
  • Dupla Isolação de Segurança: Proteção aprimorada contra falhas elétricas e riscos de choque.
  • Flexibilidade para Instalação: Condutor classe 5 que facilita o manuseio e a passagem em conduítes.
  • Desempenho Elétrico Confiável: Garante mínima perda de energia entre os módulos e o inversor.
  • Ampla Faixa de Temperatura: Operação segura e estável em temperaturas de -40°C a +90°C.
  • Conformidade com Norma ABNT: Fabricado seguindo os rigorosos padrões da NBR 16612.
  • Redução de Custos de Manutenção: Alta durabilidade que minimiza a necessidade de trocas e reparos.

Aplicações

  • Sistemas Fotovoltaicos Residenciais: Conexão segura de painéis solares em telhados e lajes.
  • Instalações Comerciais e Industriais: Ligação de arranjos fotovoltaicos em galpões e fábricas.
  • Grandes Usinas Solares (Fazendas Solares): Interligação das fileiras de painéis (strings) em solo.
  • Projetos de Geração Distribuída: Essencial para sistemas On-Grid conectados à rede da concessionária.
  • Sistemas Isolados (Off-Grid): Alimentação de bancos de baterias em locais remotos ou autônomos.
  • Ligação Placa-String Box-Inversor: Utilizado em todo o percurso de corrente contínua do sistema.
  • Instalações em Estruturas Flutuantes: Elevada resistência à umidade para usinas sobre a água.
  • Carports Solares (Estacionamentos): Conexão dos módulos em estruturas de cobertura para veículos.
  • Sistemas de Bombeamento Solar: Fornecimento de energia para bombas de irrigação e poços artesianos.
  • Integração Arquitetônica (BIPV): Aplicação em fachadas e estruturas prediais com painéis integrados.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo fotovoltaico para sistemas fotovoltaicos em aplicações fixas e flexíveis.
ModeloINNOVCABLE PHOTOVOLTAIC ECO180H LSZH + UV
Parâmetros Elétricos
Tensão Nominal1,8/3 kV CA/AC
Tensão Máxima de OperaçãoCA/AC: 2,1/3,6 kV; CC/DC: 2,7/5,4 kV
Tensão de Ensaio6,5 kV (5 min)
Resistência do IsolamentoMínimo 20 MΩ x km
Design do Produto
Material do CondutorFios de cobre estanhado
Classe do CondutorDe acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
Isolamento da VeiaComposto especial cross-linked INNOVPO-36, resistente ao calor
Capa ExternaComposto especial cross-linked INNOVPO-44, resistente ao calor e UV
Cor da CoberturaPreto RAL 9005
Características do Produto
Área de AplicaçãoSistemas fotovoltaicos em aplicações fixas e flexíveis, locais secos e úmidos, aplicação direta ao tempo ou diretamente enterrado, interior e exterior de áreas explosivas e perigosas na indústria e agricultura.
Temperatura de Operação+90°C
Temperatura Máxima no Condutor+120°C (máx. 20.000 horas)
Temperatura de Curto-Circuito+250°C
Temperatura, Instalação Fixa-40°C a +90°C
Temperatura, Instalação Flexível-40°C a +90°C
Resistente a UVSim
Resistente ao OzônioSim
Resistência a Ácidos e BasesSim
Resistência à AbrasãoSim
Livre de HalogênioSim
Retardante de ChamaSim, para cabos simples e múltiplos.
Emissão de FumaçaLuminosidade ≥ 70°C
CorrosividadepH ≥ 4,3; Condutividade ≤ 2,5 µS/mm
ToxicidadeÍndice ITC = 3
Tempo de VidaMínimo 25 anos sob radiação solar direta
Enterramento DiretoAdequado para enterro direto no solo
Normas Aplicáveis
DIN VDE 0295 CLASSE 5IEC 60228 CLASSE 5
DIN VDE 0250-606RAL 9005
DIN VDE 0298-4IEC 60332-1-2 (cabos simples)
IEC 60332-3-24 (cabos múltiplos)DIN EN 60754-2
EN 61034-2EN 50305
EN 50618
TABELA DE DIMENSIONAIS



Especificações Dimensionais e Físicas
Seção do Condutor (mm²)Diâmetro do Condutor Máx. (mm)Diâmetro Externo (mm)Diâmetro Externo Máx. (mm)Raio de Curvatura Fixo Mín. (mm)Peso (Kg/km)
1x256,313,214,487380
1x357,414,315,593470
1x508,915,617,1103640
1x7010,617,119,1115820
1x9512,119,421,41291060
1x12014,221,523,51411320
1x15015,823,125,11511590
1x18517,425,127,11631910
1x24020,228,030,01802450
1x30022,931,034,02043030



PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
