Cabo de Potência e Controle, Blindado, Uso Móvel em Robôs;  0,6/1 Kv, 1000V; 2 a 42 condutores; Veias Numeradas; LSZH, Innovlon/PUR, Resistência a chama e Óleos; -50°C/+80°C

Cabo para Uso Móvel Robótica Controle / Comando / Potência Blindado Innovrobot® 3D C-PUR-AC

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

INNOVCABLE INNOVROBOT® 3D C-PUR: Movimento e Controle para Robótica AvançadaCabo de Controle e Potência (C&P) para robótica, projetado para sequências de movimento complexas e altamente flexíveis em aplicações industriais. Ideal para condições severas (internas e externas) com altíssimo estresse mecânico, que exigem flexão e torção simultâneas em esteiras porta-cabos, robôs portais e sistemas de produção automatizados.
    • Projetado para Robótica 3D: Desenvolvido para aplicações robóticas de alta flexibilidade, suportando mais de 5 milhões de ciclos de flexão e mais de 3 milhões de ciclos de torção (a +/- 180°/m).
    • Blindagem EMC Confiável: A versão C-PUR possui uma blindagem especial de cobre estanhado, extremamente resistente à torção e em conformidade com as normas EMC, garantindo a integridade do sinal.
    • Construção Robusta: Resistente a óleo (conforme IEC 60811-2-1), hidrólise, micróbios, graxas e fluidos de refrigeração, além de possuir proteção contra raios UV.
    • Segurança Operacional Elevada: É livre de halogênio de acordo com a norma IEC 60754-1 e retardante a chamas conforme a IEC 60332-1-2.
    • Facilidade de instação: Aprovado para 1000v. Permite a instalação em paralelo com outros cabos de mesma tensão operacional.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
  • Isolamento da Veia: INNOVLON – composto especial para aplicações moveis, livre de halogênios
  • Veias pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
  • Núcleo central (quando aplicável), resistente a torção

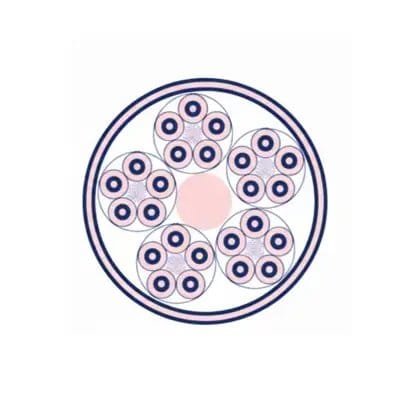

  • ≤ 11 núcleos trançados em camadas, ≥ 12 núcleos trançados em
    feixes; cada elemento com fitas deslizantes
  • Blindagem: malha de cobre estanhada cobertura de 85%
  • Capa externa: PUR-AC, composto especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos, livre de halogênios
  • Capa externa na cor BLACK, RAL 9005
  • Voltagem nominal: 0,6/1 Kv, 1000 V
  • Teste de voltagem:  2000 V
  • Resistência do condutor: de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
  • Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
  • Raio min. de curvatura fixa: 4 x diâmetro externo
  • Raio min. de curvatura móvel: 7,5 x d < 10 m  | 10 x d ≥ 10 m | Torsão 10 x diâmetro
  • Ciclos de flexão: > 5 Mio. | Torsion: > 3 Mio. - 180 °/m; > 5 Mio. - 60 °/m
  • Torção: 3D-C-PUR: +/- 180 °/m
  • Comportamento ao fogo: de acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 auto extinguível e retardante a chama
DETALHES

Benefícios

  • Movimento 3D Avançado: Projetado para suportar flexão e torção simultaneamente em aplicações robóticas de alta complexidade.
  • Vida Útil Extrema: Garante mais de 5 milhões de ciclos de flexão e mais de 3 milhões de ciclos de torção, reduzindo paradas.
  • Resistência Química Superior: Cobertura PUR resistente a óleos, graxas, hidrólise, micróbios e fluidos de refrigeração.
  • Ampla Faixa de Temperatura: Operação confiável em condições extremas, de -50°C em instalação fixa a +80°C.
  • Alta Performance Dinâmica: Suporta altas velocidades de até 10 m/s e acelerações de até 20 m/s², ideal para sistemas rápidos.
  • Segurança Aprimorada: Material livre de halogênio e retardante à chama conforme a norma IEC 60332-1-2.
  • Proteção EMC Eficaz: A versão C-PUR possui blindagem para ambientes com interferência eletromagnética.
  • Uso Interno e Externo: Construção robusta e resistente a raios UV, adequada para ambientes industriais severos.
  • Flexibilidade Elevada: Condutores superfinos que permitem um raio de curvatura de até 7.5 vezes seu diâmetro em movimento.
  • Certificação Internacional: Aprovação UL/CSA para 1.000 V, permitindo instalação paralela com outros cabos de mesma tensão.

Aplicações

  • Robótica Industrial: Alimentação e controle para braços robóticos com movimentos complexos e multiaxiais.
  • Esteiras Porta-Cabos: Ideal para sistemas de energização de máquinas que exigem movimentação contínua e flexível.
  • Robôs de Pórtico: Aplicação em grandes sistemas de automação para movimentação de cargas e logística.
  • Unidades Pick & Place: Garante performance e durabilidade em sistemas de manuseio de altíssima velocidade.
  • Máquinas-Ferramenta: Conexão de componentes móveis em centros de usinagem e outras máquinas de produção industrial.
  • Sistemas de Transporte: Utilizado em transportadores e linhas de produção automatizadas para garantir comunicação e energia.
  • Sistemas de Manufatura: Perfeito para sistemas de fabricação automatizados que exigem alta flexibilidade mecânica.
  • Ambientes Industriais Severos: Projetado para suportar as condições mais adversas, tanto em ambientes internos quanto externos.
  • Equipamentos de Movimentação: Aplicações em qualquer equipamento que realize movimentos de flexão combinados com torção.
  • Projetos de Automação: Solução versátil para máquinas especiais e sistemas customizados com altas exigências mecânicas.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVROBOT®
Tipo de ProdutoCabo de Potência e Controle
Parâmetros Elétricos
Voltagem Nominalaté 0,75mm² 300/500V; acima de 1,00mm² 500/750V
Voltagem de Ensaioaté 0,75mm² 2000V; acima de 1,00mm² 3000V
Resistência do Condutorde acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
Resistência do IsolamentoMin.20 MΩX Km em 20 ° C
Design do Produto
Material do CondutorCobre Nu
Design do Condutorde acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
Inclui condutor de proteção (Terra)Opcional
Tipo de TorçãoCondutores: ≤ 11, torcidos em camadas. ≥ 12 feixes ao redor do elemento central
Blindadomalha de cobre estanhada cobertura de 85%
Com armaduraNão
Formato do CaboRedondo
Material Base da Isolação da VeiaINNOVLON especial para aplicações moveis, livre de halogênio
Material Base da Capa IntermediariaNão aplicável
Material Base da Cobertura ExternaPUR-AC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos e livre de halogênio
Abreviação do Material de CoberturaPUR
Cor da CoberturaCinza
Identificação das ViasNumérica
Código de cores das viasVDE 0293-1
EN 50334
Características do Produto
Área de AplicaçãoUso móvel
Robôs
Para flexão contínuaSim
Para carga de torçãoSim
Raio Mín. de Curvatura, instalação fixa4 x diâmetro externo
Raio Mín. de Curvatura, movimento constante7,5 x d < 10 m | 10 x d ≥ 10 m | Torsão 10 x d
VelocidadeAutossustentável: máx. 10 m/s, Planador: máx. 5 m/s
Comprimento TransversalMáximo de 50 m
AceleraçãoMáximo 20 m/s² Torção Máximo 60°/s²
Ciclos de Dobra> 5 milhões | Torção > 3 milhões -180°/m > 5 milhões -60°/m
Temperatura, instalação fixa-50 °C a 80 °C
Temperatura, movimento ocasional-30 °C a 80 °C
Temperatura, flexão contínua-25 °C a 80 °C
Retardante de chamaDe acordo com a IEC 60332-1-2, FT1, VW-1
Resistente a UVNão
Resistente a químicosSim
Livre de halogênioDe acordo com a IEC 60754-1
Resistente a óleoSim
Normas Aplicáveis
IEC 60228 CLASSE 5/6DIN VDE 0295 CLASSE 5/6
DIN EN 60811-404RAL 7001
IEC 60332-1-2, FT1, VW-1IEC 60754-1
TABELA DE DIMENSIONAIS
Dimensional (n x mm²)Diâmetro Externo (mm)Peso do Cobre (kg/km)Peso Total (kg/km)
12 G 0,5 (AWG 21)11,4120178
18 G 0,5 (AWG 21)13180261
25 G 0,5 (AWG 21)15250351
12 G 0,75 (AWG 19)14,2140218
18 G 0,75 (AWG 19)15,9205304
25 G 0,75 (AWG 19)17,1346419
3 G 1 (AWG 18)7,14789
12 G 1 (AWG 18)13,4192296
18 G 1 (AWG 18)15,2251396
25 G 1 (AWG 18)16,8351547
4 G 1,5 (AWG 16)982136
5 G 1,5 (AWG 16)9,797160
12 G 1,5 (AWG 16)16,3263349
18 G 1,5 (AWG 16)20,4373491
25 G 1,5 (AWG 16)22500715
4 G 2,5 (AWG 14)10,4124188
5 G 2,5 (AWG 14)11,3152226
