Cabo Chato de Potência e Controle, Blindado, Uso Móvel;  0,5 mm² = 300V; > 1,0 mm² = 300/500 V; até 12 condutores, até 50,00mm²; Veias Coloridas ou Numeradas; PE /PVC, Resistência a chama e óleos; -40°C/+70°C

Cabo para Uso Móvel Blindado Ponte Rolantes, Pórticos, Esteira Porta-Cabos Chato / Flat PVC KYCFLY-PE

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Chato para Aplicações de Movimento e içamento com Alta Performance Projetado para instalações em esteiras porta-cabos e equipamentos móveis com restrição de espaço. Este cabo oferece flexibilidade superior, segurança e transmissão de sinal confiável em sistemas que exigem movimentação constante e precisão, otimizando o desempenho e a durabilidade da sua operação.
  • Flexibilidade Extrema: Raio de curvatura significativamente menor que cabos redondos, ideal para espaços compactos.
  • Transmissão Segura: Modelos com blindagem (EMV) para proteção superior contra interferências eletromagnéticas.
  • Design Robusto: Construído com cobre de alta qualidade (classes 5/6), garantindo máxima condutividade e resistência.
  • Versatilidade de Aplicação: Perfeito para pontes rolantes, guindastes, elevadores e sistemas de transporte.
  • Alta Durabilidade: Resistente ao frio e adequado para ambientes secos ou úmidos, assegurando uma vida útil prolongada.
DESIGN DO PRODUTO
  • Material do condutor: fio de cobre nu
  • Classe do condutor: de acordo com DIN VDE 0295 classe 5/6 resp. IEC 60228 classe 5/6
  • Isolação: PE
  • Identificação das veias: de acordo com VDE 0293-308 até 5 fios sem cor, a partir de 6 fios preto numerados sequencialmente com ou sem condutor de proteção VERDE (GNYE)

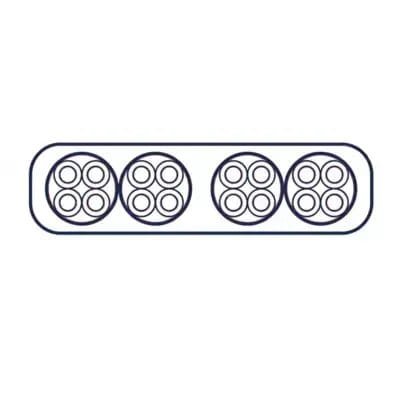

  • Torção: Torcidos em feixes e reunidos lado a lado em paralelo
  • Blindagem: Trança de cobre ou fio espiralado, nu; cobertura 70% - 80%
  • Revestimento externo: PVC
  • Cor do revestimento: preto, RAL 9005
  • Sessão nominal: 0,5 mm² = 300V; > 1,0 mm² = Uo/U 300/500 V
  • Tensão de teste: 1,2 kV / 2 kV
  • Capacidade de corrente: de acordo com DIN VDE
  • Raio de curvatura mín. fixo: 10 x d
  • Raio de curvatura mín. em movimento: 10 x d
  • Velocidade: máx. 1,6 m/s
  • Altura de suspensão: máx. 35 m
  • Temperatura de operação fixo min/max: KYFLCY / KYCFLY: -40 °C / +70 °C
  • Temperatura de operação movido min/max: KYFLCY / KYCFLY: -30 °C / +70 °C
  • Temp. no condutor: +70 °C
  • Comportamento ao fogo: autoextinguível e retardante de chamas de acordo com IEC 60332-1
  • Padrão: similar a DIN VDE 0250
DETALHES

Benefícios

  • Alta Flexibilidade: Projetado com um raio de curvatura significativamente menor em comparação aos cabos redondos, ideal para espaços reduzidos.
  • Resistência Superior: A cobertura externa em PVC é resistente a óleo, gordura, e intempéries, garantindo durabilidade em ambientes agressivos.
  • Operação em Temperaturas Extremas: Versões com resistência ao frio (KYCFLY, KYFLCY) permitem operação confiável em uma ampla faixa de temperatura.
  • Livre de Substâncias Nocivas: Produzido sem silicone e substâncias que danificam a pintura (LBS-frei), assegurando a integridade dos equipamentos.
  • Proteção Contra Interferências (EMV): A blindagem eficaz protege a transmissão de energia e sinal contra interferências eletromagnéticas.
  • Segurança Aprimorada: Material autoextinguível e retardante de chamas, proporcionando maior segurança em caso de incêndio.
  • Instalação Simplificada: O formato chato facilita a instalação em esteiras porta-cabos e otimiza o espaço.
  • Confiabilidade de Sinal: Garante uma transmissão de dados e controle segura e estável, essencial para sistemas automatizados.
  • Versatilidade de Condutores: Disponível em diferentes seções transversais e cores de acordo com as normas DIN 47100.
  • Conformidade com Normas: Atende às diretrizes RoHS e à Diretiva de Baixa Tensão 2014/35/UE (CE).

Aplicações

  • Sistemas de Elevação e Transporte: Utilizado como cabo de energia e controle para pontes rolantes, guindastes e talhas.
  • Esteiras Porta-Cabos: Ideal para fornecimento de energia a máquinas e equipamentos em movimento contínuo.
  • Tecnologia de Automação: Empregado em sistemas de armazenamento e recuperação (transelevadores) e transportadores.
  • Ferramentas e Máquinas CNC: Conexão de energia e sinal para componentes móveis em centros de usinagem.
  • Televisão Industrial: Alimentação para câmeras móveis em ambientes industriais, garantindo transmissão de imagem sem falhas.
  • Equipamentos de Manuseio de Materiais: Conexões flexíveis para empilhadeiras, veículos guiados automaticamente (AGVs) e outros.
  • Sistemas de Medição e Controle: Aplicação em todos os sistemas que exigem transmissão de sinal e controle precisos.
  • Ambientes Úmidos e Secos: Adequado para instalação em locais internos com diferentes níveis de umidade.
  • Construção de Máquinas Especiais: Solução versátil para projetos de engenharia que demandam cabos chatos e flexíveis.
  • Linhas de Produção: Utilizado como cabo de sinal e telecomunicações em linhas de montagem automatizadas.
DADOS TÉCNICOS
Informações Gerais
Marca / Categoria Chatos (Flat)
Tipo de Produto Cabo de Potência e Controle
Parâmetros Elétricos
Voltagem Nominal 0,5 mm² = 300V; > 1,0 mm² = Uo/U 300/500 V
Voltagem de Ensaio 1,2 kV / 2 kV
Resistência do Condutor de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
Resistência do Isolamento Min.20 MΩX Km em 20 ° C
Design do Produto
Material do Condutor Cobre Nu
Design do Condutor de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
Inclui condutor de proteção (Terra) Opcional
Tipo de Torção Torcidos em feixes e reunidos lado a lado em paralelo
Blindado Sim
Com armadura Não
Formato do Cabo Chato (Flat)
Material Base da Isolação da Veia PE
Material Base da Capa Intermediaria Se aplicável - PVC
Material Base da Cobertura Externa PVC
Abreviação do Material de Cobertura PVC
Cor da Cobertura Preta RAL 9005
Identificação das Vias de acordo com VDE 0293-308 até 5 fios sem cor, a partir de 6 fios preto numerados sequencialmente com ou sem condutor de proteção VERDE (GNYE)
Código de cores das vias VDE 0293-308
Características do Produto
Área de Aplicação Uso móvel, Ponte rolante, esteiras porta cabos, festoons, pórticos, guindastes
Para flexão contínua Sim
Para carga de torção Não
Raio Mín. de Curvatura, instalação fixa 10 x diâmetro
Raio Mín. de Curvatura, movimento constante 10 x diâmetro
Temperatura de operação fixo min/max: KYFLCY / KYCFLY: -40 °C / +70 °C
Temperatura de operação em movimento min/max: kYFLCY / KYCFLY: -30 °C / +70 °C
Retardante de chama De acordo com a IEC 60332-1
Resistente a UV Sim
Resistente a químicos Sim
Livre de halogênio Não
Resistente a óleo Sim
Normas Aplicáveis
IEC 60228 CLASSE 5/6 DIN VDE 0295 CLASSE 5/6
DIN EN 60811-404 RAL 9005
IEC 60332-1
TABELA DE DIMENSIONAIS
Tipo Nº do Art. Dimensão (n x mm²) Ø Externo (mm) (A x L) Índice de Cobre (kg/km) Peso (kg/km)
YFLCY 3000664 7 X 4 X 0,5 8,8 X 46,5 - 10,3 X 50,0 222 745
YFLCY 3000665 7 X 3 G 1 8,8 X 45,8 - 10,4 X 54,3 392 755
KYCFLY 3000669 4 X 1,5 5,5 X 18,2 - 6,5 X 19,6 114 210
KYCFLY 3000682 8 X 1,5 5,3 X 34,0 - 6,3 X 37,1 220 400
KYCFLY 3000684 12 X 1,5 5,0 X 48,0 - 6,5 X 52,7 335 610
KYCFLY - PE blindado 3000681 8 G 1,5 5,3 X 34,0 - 6,3 X 37,1 220 400
KYCFLY - PE blindado 3000671 4 G 2,5 6,4 X 20,0 - 7,4 X 22,0 168 270
KYCFLY - PE blindado 3000670 8 G 2,5 6,8 X 40,0 - 7,4 X 44,0 325 560
KYCFLY - PE blindado 3000672 4 G 4 7,0 X 22,8 - 9,4 X 28,1 222 400
KYCFLY - PE blindado 3000673 4 G 6 9,0 X 29,0 - 9,8 X 31,2 325 520
KYCFLY - PE blindado 3000674 4 G 10 9,9 X 34,3 - 11,8 X 37,5 522 840
KYCFLY - PE blindado 3000764 4 G 16 11,9 X 39,7 - 14,0 X 46,0 784 1.280,00
KYCFLY - PE blindado 3000753 4 G 25 14,5 X 49,0 - 15,0 X 51,0 1.163 1.800
KYCFLY - PE blindado 3002275 4 G 50 18,0 X 56,0 - 22,0 X 62,0 2.519 2.850
KYCFLY - PE não blindado 3001736 4 G 35 14,6 X 52,8 - 16,8 X 59,0 1.430 2.300
KYFLCY 3000679 8 X 7 G 0,5 11,7 X 63,0 - 12,5 X 71,0 455 1.180
KYFLCY 3000662 4 X 4 G 1 10,8 X 34,5 - 11,5 X 35,5 315 625
