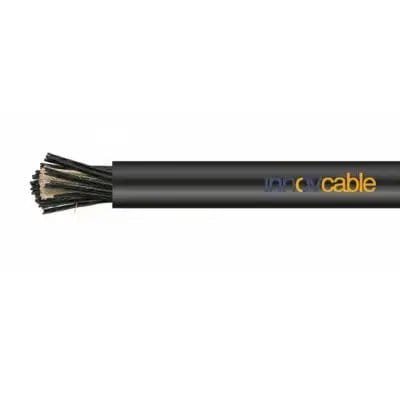

Cabo para Elevadores de Controle / Comando / Potência Blindado Innovlift® K2YSTFU11Y, K2YSTFU11Y, K9YSTFU11Y, K9YSTCU11Y

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle INNOVLIFT®: Segurança e Performance Para Elevadores Projetado para as mais exigentes aplicações em elevadores, nosso cabo oferece máxima confiabilidade e durabilidade. Com um design robusto para estresse mecânico e ambientes úmidos, ele garante uma operação contínua e segura, protegendo seu investimento e otimizando a performance do sistema.
  • Segurança Incomparável: Material livre de halogênio e antichama, que não gera gases tóxicos em caso de incêndio.
  • Transmissão Livre de Ruídos: Blindagem superior com tecnologia EMC que garante sinais limpos e sem interferências eletromagnéticas.
  • Construção Robusta: Revestimento em PUR resistente a estresse mecânico, umidade e variações extremas de temperatura.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: conf. DIN VDE 0295 classe 5/6 resp. IEC 60228 cl. 5/6
  • Isolamento do núcleo: composto termoplástico especial
  • Identificação do núcleo: conf. VDE 0293 preto com numerais brancos com GNYE 3x(2x0,5) DIN 47100
  • Elemento de suporte: elemento de suporte têxtil (K2YSTFU11Y 20G1+3X(2X0,5)C: elemento de suporte de aço)
  • Encordoamento: trançado em pares, núcleos trançados em camadas
  • Blindagem: K2YSTFU11Y/K9YSTFU11Y: (2X0,5)C: malha de cobre estanhado, cobertura aprox. 75%
  • Blindagem geral: K12YSTCU11Y: malha de cobre estanhado, cobertura aprox. 85%
  • Revestimento externo: PUR
  • Cor do revestimento: preto, RAL 9005
  • Tensão nominal: 0,5 mm²=300 V; >1,0 mm²=Uo/U 300/500 V
  • Capacidade de corrente: conf. DIN VDE, ver Guia Técnico
  • Raio mín. de curvatura (fixo): 15 x d
  • Raio mín. de curvatura (móvel): 15 x d
  • Velocidade de deslocamento: máx. 1,6 m/s
  • Altura de suspensão: ver tabela
  • Temperatura de operação (fixo): -30°C / +70°C
  • Temperatura de operação (móvel): -30°C / +70°C
  • Livre de halogênio: conf. IEC 60754-1
  • Comportamento ao fogo: autoextinguível e retardante de chamas conf. IEC 60332-2-2
  • Norma: similar a DIN VDE 0282
DETALHES

Benefícios

  • Segurança Contra Incêndio: Material livre de halogênio e retardante à chama, aumentando a segurança.
  • Transmissão Confiável: Blindagem eficaz que protege contra interferência eletromagnética (EMC).
  • Alta Resistência: Revestimento externo em PUR, ideal para ambientes secos e úmidos.
  • Flexibilidade Elevada: Condutores classe 5/6 para raios de curvatura reduzidos em instalações móveis.
  • Livre de Contaminantes: Isento de silicone e substâncias que danificam a pintura.
  • Ampla Faixa de Temperatura: Operação segura em temperaturas de -30°C a +70°C.
  • Elemento de Suporte Integrado: Projetado para suportar tensões mecânicas em aplicações de suspensão.
  • Conformidade com Normas: Atende às diretrizes RoHS e de baixa tensão da UE (CE).
  • Durabilidade Superior: Construído para suportar estresse mecânico moderado e garantir longa vida útil.
  • Instalação Versátil: Adequado para aplicação em espaços com diferentes níveis de umidade.

Aplicações

  • Sistemas de Controle de Elevadores: Principal aplicação como cabo de comando e controle.
  • Poços de Elevadores: Ideal para instalações suspensas em edifícios residenciais e comerciais.
  • Monta-cargas e Plataformas de Acessibilidade: Conexão de painéis de controle e sensores.
  • Equipamentos de Elevação Industrial: Utilizado em sistemas de elevação com estresse mecânico moderado.
  • Automação Predial: Integração em sistemas de controle de acesso e segurança em edifícios.
  • Instalações Industriais: Aplicações em ambientes secos ou úmidos que requerem cabos de controle.
  • Projetos de Modernização de Elevadores: Solução confiável para atualizar sistemas de controle antigos.
  • Cabines e Painéis de Comando: Ligação entre a cabine do elevador e seu sistema de controle central.
  • Sistemas com Exigência de EMC: Ambientes que necessitam de proteção contra ruído eletromagnético.
  • Aplicações Móveis Verticais: Para equipamentos que se movem verticalmente com velocidade de até 1,6 m/s.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVLIFT®
Tipo de Produto Cabo de controle para elevador, livre de halogênio, com elemento de sustentação para médias tensões mecânicas. Adequado para ambientes secos e úmidos.
Nomes dos Modelos K9YSTFU11Y, K9YSTCU11Y, K12YSTCU11Y, K2YSTFU11Y
Parâmetros Elétricos
Voltagem Nominal Para seções >0,5 mm² = 300 V; para seções >1,0 mm² = Uo/U 300/500 V
Capacidade de Corrente De acordo com a DIN VDE, ver guia técnico
Design do Produto
Material do Condutor Fios de cobre nu
Classe do Condutor De acordo com a DIN VDE 0295 classe 5/6 / IEC 60228 classe 5/6
Material Base da Isolação da Veia Composto termoplástico especial
Identificação das Vias De acordo com a VDE 0293, vias pretas com numeração branca, com condutor de proteção (GN/YE). Versão 3x(2x0,5) conforme DIN 47100.
Tipo de Torção Vias torcidas em pares, e pares torcidos em camadas
Blindado - K9YSTCU11Y / K12YSTCU11Y: Blindagem geral com malha de cobre estanhado, cobertura aprox. 85%
- K2YSTFU11Y / K9YSTFU11Y: Pares de elementos blindados com malha de cobre estanhado, cobertura aprox. 75%
Elemento de Sustentação Elemento de sustentação têxtil (Modelo K2YSTFU11Y 20G1+3X(2X0,5)C possui elemento de sustentação de aço)
Material Base da Cobertura Externa PUR (Poliuretano)
Cor da Cobertura Preto, RAL 9005
Características do Produto
Área de Aplicação Cabo de controle para elevadores em ambientes secos e úmidos
Raio Mín. de Curvatura 15 x diâmetro do cabo (para instalação fixa e móvel)
Velocidade Máximo de 1.6 m/s
Altura de Suspensão Consultar tabela do fabricante
Temperatura, instalação fixa -30 °C a +70 °C
Temperatura, movimento constante -30 °C a +70 °C
Retardante de chama Autoextinguível e retardante de chama de acordo com a IEC 60332-2-2
Livre de halogênio Sim, de acordo com a IEC 60754-1
Resistente a químicos Livre de silicone e substâncias que danificam a pintura (durante a produção)
Características Especiais Compatibilidade Eletromagnética (EMC)
Normas Aplicáveis
DIN VDE 0295 cl. 6 / IEC 60228 cl. 6 Referente à classe do condutor
IEC 60754-1 Referente à ausência de halogênio
IEC 60332-2-2 Referente ao comportamento em chamas
DIN VDE 0282 Construção similar
RoHS Conforme com a diretiva RoHS
Diretiva de Baixa Tensão Conforme com a diretiva 2014/35/EU
TABELA DE DIMENSIONAIS
Variante Dimensão (n x mm²) Ø Externo (mm) Índice de Cobre (kg/km) Peso (kg/km) Cor da Capa
Altura de Suspensão (m)
K2YSTFU11Y 20 G 1 + 3 X (2 X 0,5)C 22 260 630 preto 50
K2YSTFU11Y 30 G 1 + 3 X (2 X 0,5)C 26,1 369 905 preto 50
K9YSTFU11Y 30 G 1 + 3 X (2 X 0,5)C 22 369 670 preto 50
K12YSTCU11Y / K9YSTCU11Y 3 X (2 X 0,75) 12,1 81 175 preto 30
K12YSTCU11Y / K9YSTCU11Y 6 X (2 X 0,75) 15,8 182 370 preto 50
K2YSTFU11Y 24 G 1 + 3 X (2 X 0,5)C 23,4 289 755 preto -
K2YSTFU11Y 18 G 1 + 3 X (2 X 0,5)C 23,4 239 585 preto -
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
