Cabo Flexivel de Potência;  Uso fixo; Max. 500,00mm²; 0,6/1 kV;  1 a 4 condutores; Veias Coloridas; EPR-B / PVC;  Antichama; +70°C

Cabo de Potência Flexível Unipolar / Multipolar EvoluFlex® 0,6/1kV HEPR/PVC 90°C – NBR 7286

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Evoluflex: A Escolha Inteligente para Instalações de Performance Projetado para as mais exigentes instalações elétricas fixas, residenciais, comerciais ou industriais. O cabo Evoluflex oferece a combinação ideal de flexibilidade, segurança e maior capacidade de corrente, garantindo uma instalação eficiente e um sistema elétrico confiável.
  • Instalação Rápida e Fácil: Sua alta flexibilidade (Classe 5) facilita o manuseio e a passagem em eletrodutos.
  • Mais Potência para seu Projeto: Isolação HEPR 90°C eleva a capacidade de corrente sobre cabos comuns.
  • Segurança Máxima Contra Fogo: Cobertura em PVC que não propaga chamas e é autoextinguível.
  • Durabilidade para Toda a Vida: Ótima resistência a impactos mecânicos e à abrasão, assegurando sua integridade.
  • Versatilidade em Qualquer Obra: Ideal para instalações em bandejas, dutos ou diretamente enterrado.

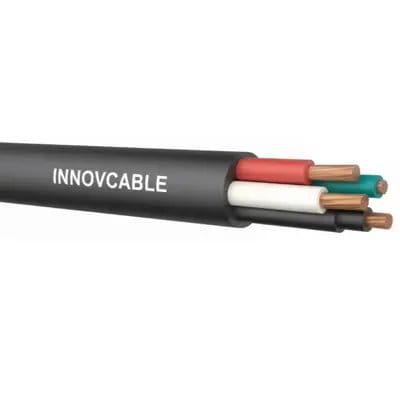

DESIGN DO PRODUTO
  • 1-) Condutor: Fios de Cobre eletrolítico nú, têmpera mole, alta flexibilidade encordoamento classe 5, conforme NBR NM 280;
  • 2-) Isolação: HEPR de 90°C composto termofixo atendendo a norma NBR 6251 para o tipo HEPR (EPR/B).
  • 3-) Cobertura: policloreto de vinila, atendendo os requisitos físicos da NBR 6251, para o tipo ST2.
  • Nota: Nos cabos multipolares, quando necessário, será aplicado enchimento de policloreto de vinila (PVC), com aplicação helicoidal de fita de poliéster.
DETALHES

Benefícios

  • Alta Flexibilidade: Condutor classe 5 que facilita a instalação e o manuseio em locais complexos.
  • Maior Capacidade de Corrente: Isolação em HEPR para 90ºC, suportando mais corrente que cabos com isolação convencional.
  • Elevada Resistência Térmica: Suporta temperaturas de até 130ºC em sobrecarga e $250ºC em curto-circuito.
  • Segurança Aprimorada: Possui características de não propagação e autoextinção de chama, conforme a norma IEC 60332-1.
  • Resistência Mecânica: Desenvolvido para boa resistência contra impactos mecânicos durante a instalação e operação.
  • Instalação Simplificada: Cobertura com baixo coeficiente de atrito, que torna a passagem pelos dutos mais fácil e segura.
  • Excelente Durabilidade: Cobertura de PVC com ótima resistência à abrasão, ideal para ambientes industriais.
  • Performance Superior: Condutor de cobre eletrolítico de têmpera mole para máxima condutividade elétrica.
  • Isolamento de Alto Desempenho: Composto termofixo (HEPR) que garante estabilidade e longa vida útil ao produto.
  • Confiabilidade em Operação: Projetado para garantir a integridade dos circuitos de potência em regime contínuo.

Aplicações

  • Instalações Industriais: Circuitos de alimentação e distribuição de energia em plantas e parques fabris.
  • Edifícios Comerciais: Alimentação de quadros de distribuição em shoppings, hospitais e prédios comerciais.
  • Construções Residenciais: Instalações elétricas de potência em edifícios e condomínios residenciais.
  • Subestações Transformadoras: Interligação de equipamentos de potência e painéis de controle em subestações.
  • Sistemas de Bandejamento: Instalações aparentes em leitos, bandejas, prateleiras ou suportes similares.
  • Instalações Subterrâneas: Utilizado em sistemas de banco de dutos ou diretamente enterrado no solo.
  • Circuitos de Alimentação: Ideal para alimentar máquinas, equipamentos e motores em instalações fixas.
  • Redes de Distribuição de Energia: Empregado em redes de baixa tensão para distribuir energia de forma segura.
  • Infraestrutura Geral: Aplicação em perfilados, eletrodutos e espaços de construção para passagem de cabos.
  • Aplicações de Potência Fixas: Cabo de potência versátil recomendado para circuitos que exigem maior flexibilidade.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Modelo EVOLUFLEX
Tipo de Produto Cabo de potência com isolação termofixa (HEPR) para instalações fixas.
Parâmetros Elétricos
Voltagem Nominal 0,6/1 kV
Design do Produto
Material do Condutor Fios de Cobre eletrolítico nú, têmpera mole.
Design do Condutor Alta flexibilidade, encordoamento classe 5, conforme NBR NM 280.
Material Base da Isolação da Veia Composto termofixo de HEPR (EPR/B) 90°C.
Material Base da Cobertura Externa Policloreto de Vinila (PVC), tipo ST2.
Enchimento Policloreto de Vinila (PVC) com fita de poliéster helicoidal (aplicado em cabos multipolares, se necessário).
Cor da Cobertura Preta (padrão para multipolares). Para cabos unipolares: preto, azul-claro, vermelho, branco ou verde. Outras cores sob consulta.
Identificação das Vias Por cores.
Código de cores das vias 2 condutores: Preto e azul-claro.
3 condutores: Preto, branco e azul-claro.
4 condutores: Preto, branco, vermelho e azul-claro.
Características do Produto
Área de Aplicação Instalações fixas, circuitos de alimentação e distribuição de energia em edifícios residenciais, comerciais e industriais. Adequado para instalação ao ar livre, em eletrodutos, bandejas, perfilados ou diretamente enterrado.
Flexibilidade Boa flexibilidade.
Resistência Mecânica Boa resistência a impactos.
Raio Mín. de Curvatura 8 vezes o diâmetro externo (8 x D).
Temperatura ambiente -5 °C a 60 °C.
Temperatura máxima no condutor Regime permanente: 90 °C.
Regime de sobrecarga: 130 °C.
Regime de curto-circuito: 250 °C.
Retardante de chama Sim, características de não propagação e auto-extinção de chama.
Resistência à abrasão Excelente, devido à cobertura de PVC.
Dados Dimensionais Consulte o datasheet para tabelas detalhadas de diâmetro, espessura e peso para configurações de 1, 2, 3 e 4 condutores.
Normas Aplicáveis
ABNT NBR 7286 Especificação principal do cabo.
ABNT NBR NM 280 Referente aos condutores de cobre.
ABNT NBR 6251 Referente aos compostos de isolação (HEPR) e cobertura (PVC ST2).
IEC 60332-1 Referente ao ensaio de não propagação de chama.
TABELA DE DIMENSIONAIS



Tipo de Cabo Seção (mm²) Diâmetro do Condutor (mm) Espessura da Isolação (mm) Espessura da Cobertura (mm) Diâmetro Externo (mm) Peso Nominal (kg/km)
Cabo Unipolar 1,5 1,5 0,7 0,9 4,9 32,5
2,5 2,0 0,7 0,9 5,3 43,2
4 2,5 0,7 0,9 5,9 58,3
6 3,0 0,7 0,9 6,4 77,3
10 4,0 0,7 1,0 7,6 120
16 5,0 0,7 1,0 8,7 173
25 6,2 0,9 1,1 10,5 262
35 7,4 0,9 1,1 11,7 352
50 8,9 1,0 1,2 13,7 495
70 10,6 1,1 1,2 15,7 679
95 12,2 1,1 1,3 17,5 880
120 14,0 1,2 1,3 19,5 1.110
150 16,1 1,4 1,4 22,4 1.388
185 17,2 1,6 1,4 23,9 1.670
240 20,2 1,7 1,5 27,4 2.196
300 21,8 1,8 1,6 29,4 2.714
400 25,8 2,0 1,7 34,1 3.561
500 28,2 2,2 1,8 37,3 4.468
2 Condutores 1,5 1,5 0,7 1,0 8,1 80,7
2,5 2,0 0,7 1,0 9,1 108
4 2,5 0,7 1,1 10,2 150
6 3,0 0,7 1,1 11,4 198
10 4,0 0,7 1,2 13,5 302
16 5,0 0,7 1,2 15,8 433
25 6,2 0,9 1,4 19,3 655
35 7,4 0,9 1,4 21,9 886
50 8,9 1,0 1,6 25,6 1.238
70 10,6 1,1 1,7 29,9 1.712
95 12,2 1,1 1,8 33,3 2.199
120 14,0 1,2 1,9 37,7 2.798
150 16,1 1,4 2,1 43,3 3.555
185 17,2 1,6 2,2 46,6 4.258
240 20,2 1,7 2,5 53,7 5.622
3 Condutores 1,5 1,5 0,7 1,0 8,6 95,5
2,5 2,0 0,7 1,1 9,6 130
4 2,5 0,7 1,1 10,9 185
6 3,0 0,7 1,1 12,2 248
10 4,0 0,7 1,2 14,5 385
16 5,0 0,7 1,3 16,9 559
25 6,2 0,9 1,4 20,7 859
35 7,4 0,9 1,5 23,5 1.159
50 8,9 1,0 1,6 27,5 1.640
70 10,6 1,1 1,8 32,1 2.273
95 12,2 1,1 1,9 35,8 2.931
120 14,0 1,2 2,0 40,6 3.727
150 16,1 1,4 2,2 46,6 4.708
185 17,2 1,6 2,3 50,2 5.663
240 20,2 1,7 2,6 57,8 7.473
4 Condutores 1,5 1,51 0,7 1,0 9,4 115
2,5 1,96 0,7 1,1 10,6 164
4 2,48 0,7 1,1 12,0 228
6 3,03 0,7 1,2 13,4 314
10 3,99 0,7 1,3 16,0 483
16 5,01 0,7 1,3 18,7 716
25 6,19 0,9 1,5 22,9 1.088
35 7,37 0,9 1,6 26,0 1.485
50 8,86 1,0 1,7 30,5 2.088
70 10,60 1,1 1,9 35,6 2.916
95 12,15 1,1 2,0 39,8 3.766
120 13,95 1,2 2,2 45,1 4.789
150 16,10 1,4 2,4 51,8 6.037
185 17,20 1,6 2,5 55,8 7.298
240 20,20 1,7 2,8 64,3 9.624
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
