Cabo Flexivel de Potência;  Uso fixo; Max. 500,00mm²; Até 1,00mm² – H05V2-K 300/500V, A partir de 1,50mm² – H07V2-K 450/750;  1 condutor; Veias Coloridas; PVC;  Antichama; +105°C

Cabo de Potência Flexível Unipolar Multinorma H05V2-K, H07V2-K HAR/HD/BS/UL/CSA

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Multinorma H05V2-K, H07V2-K: Performance Superior para Instalações Globais. Desenvolvido para instalações que exigem máxima confiabilidade e padrão internacional. Este cabo combina flexibilidade superior, segurança antichama e isolamento extra deslizante, facilitando a montagem e garantindo uma conexão elétrica perfeita e duradoura em qualquer projeto.
  • Segurança Máxima: Composto antichama e autoextinguível, livre de metais pesados, garantindo total proteção contra incêndios.
  • Versatilidade Global: Multinorma (HAR, UL, CSA) que abre portas para seus projetos em mercados internacionais.
  • Instalação Simplificada: Condutor extra flexível (Classe 5) e isolamento deslizante que agilizam a passagem em conduítes e painéis.
  • Alta Durabilidade: Resistente a altas temperaturas, óleos e impactos, garantindo uma longa vida útil.
  • Ampla Aplicação: Perfeito para a fiação interna de painéis, quadros de distribuição, dispositivos elétricos e em edificações.
DESIGN DO PRODUTO

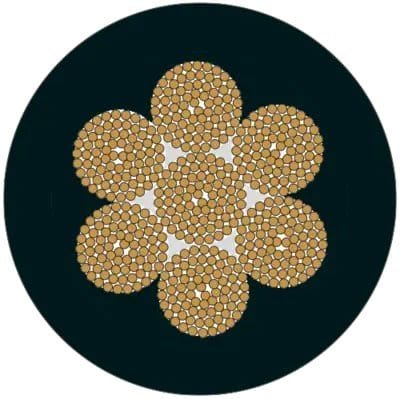

  • Condutor: Fios de Cobre eletrolítico nú, têmpera mole, classe 5 de encordoamento (extra flexível) atendendo a norma ABNT NM 280, EN 60228, IEC 60228 e BS 6360
  • Isolação: PVC flexível, extra deslizante, alta temperatura de serviço, tipo T13, de acordo com UNE 21031/HD 21 e Classe 43 UL 1581. Não contem chumbo, livre de metais pesados. resistente a ácidos, bases e tipos específicos de óleo, Fabricado livre de substâncias danificadoras de verniz e silicone (durante a produção).
DETALHES

Benefícios

  • Flexibilidade Superior: Condutor classe 5 extra flexível, ideal para instalações com trajetos sinuosos e de fácil manuseio.
  • Ampla Faixa de Temperatura: Opera com segurança em temperaturas de -40°C até +105°C, adaptando-se a diversas condições de trabalho.
  • Segurança Contra Incêndio: Propriedades de não propagação de chama e autoextinção do fogo, conforme normas IEC, UL e CSA.
  • Múltinormas: Atende aos padrões HAR, HD, BS, UL e CSA, garantindo aceitação e conformidade em mercados globais.
  • Resistência Química: Isolação em PVC especial resistente a ácidos, bases e determinados tipos de óleos.
  • Instalação Facilitada: Composto de PVC extra deslizante que facilita a passagem dos cabos por eletrodutos e painéis.
  • Sustentabilidade: Material livre de chumbo e outros metais pesados, além de ser fabricado sem substâncias que prejudicam a pintura.
  • Robustez Mecânica: Apresenta boa resistência a impactos mecânicos, assegurando maior durabilidade da instalação elétrica.
  • Versatilidade de Tensão: Modelos disponíveis para diferentes classes de tensão, como 300/500V e 450/750V.
  • Confiança e Qualidade: Produzido sob um rigoroso sistema de qualidade certificado, assegurando um desempenho consistente.

Aplicações

  • Painéis de Controle Industrial: Fiação interna de painéis de comando, distribuição e quadros elétricos.
  • Gabinetes Elétricos: Ideal para a montagem e organização de componentes internos em gabinetes de automação.
  • Edificações Residenciais: Utilizado em redes de distribuição de energia internas em residências e apartamentos.
  • Instalações Comerciais: Aplicação em prédios comerciais, lojas e escritórios para distribuição elétrica segura.
  • Plantas Industriais: Cabeamento de força e controle em ambientes industriais para alimentar máquinas e equipamentos.
  • Chicotes Elétricos: Montagem de chicotes para pequenos aparelhos elétricos e eletrodomésticos.
  • Sistemas de Automação: Conexão de componentes em sistemas automatizados que exigem cabos flexíveis e confiáveis.
  • Equipamentos Eletrônicos: Fiação interna de dispositivos que requerem certificação internacional.
  • Quadros de Distribuição: Ligação de disjuntores e outros componentes em quadros de distribuição de energia.
  • Máquinas e Ferramentas: Alimentação interna de motores e circuitos de controle em diversas máquinas.
DADOS TÉCNICOS



Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo Multinorma H05V2-K / H07V2-K para fiação interna.
Parâmetros Elétricos
Voltagem Nominal (HAR) H05V2-K (até 1,00mm²): 300/500V
H07V2-K (a partir de 1,50mm²): 450/750V
Voltagem Nominal (UL/CSA) 300V (Style 1007/1569) / 600V (Style 1015)
Voltagem de Ensaio 3 kV
Design do Produto
Material do Condutor Fios de Cobre eletrolítico nú, têmpera mole.
Design do Condutor Extra flexível, classe 5 de encordoamento.
Material Base da Isolação PVC flexível, extra deslizante, tipo T13, alta temperatura de serviço.
Inclui condutor de proteção (Terra) Sim, cor verde-amarelo disponível.
Identificação das Vias Por cores, variando conforme a seção.
Cores da Isolação (0,5mm² a 10mm²) Amarelo, azul, branco, cinza, preto, verde, vermelho, lilás, laranja, marrom e verde-amarelo.
Cores da Isolação (16mm² a 240mm²) Preto, azul, verde, branco e vermelho.
Características do Produto
Área de Aplicação Fiação interna de gabinetes elétricos, painéis de distribuição, pequenos dispositivos elétricos e redes de distribuição de energia (predial, comercial, industrial).
Para flexão contínua Sim, possui boa flexibilidade.
Raio Mín. de Curvatura 5 x diâmetro externo do cabo.
Temperatura, instalação fixa -40 °C (mínima).
Temperatura máxima de serviço 90 °C (HAR/BS) / 105 °C (UL/CSA).
Temperatura máxima em curto-circuito 160 °C (por no máximo 5 segundos).
Retardante de chama Sim, autoextinguível e com características de não propagação de fogo.
Resistente a UV Não especificado.
Resistente a químicos Resistente a ácidos, bases e tipos específicos de óleo.
Livre de halogênio Não especificado.
Resistente a óleo Sim, resistente a tipos específicos de óleo.
Características Adicionais Livre de chumbo, metais pesados, silicone e substâncias danificadoras de verniz.
Normas Aplicáveis
Condutor ABNT NM 280, EN 60228, IEC 60228, BS 6360.
Isolação UNE 21031/HD 21, Classe 43 UL 1581.
Performance de Chama IEC 60332-1-2, UL-VW 1, CSA - FT 1.
Multinorma UL AWM Style (1007/1569/1015), UL 758, UL 2556, CSA TEW, CSA C22.2.
Outras Normas ΕΝ 50525-2-31, BS 6231.
Diretivas RoHS (Livre de metais pesados).



TABELA DE DIMENSIONAIS



Seção Nominal (mm²) Diâmetro do Condutor (mm) Espessura da Isolação (mm) Diâmetro Externo (mm) Peso Nominal (kg/km)
0,5 0,91 0,6 2,22 8,3
0,75 1,12 0,6 2,4 10,9
1 1,29 0,6 2,5 13,4
1,5 1,51 0,7 3,0 19,0
2,5 1,96 0,8 3,6 29,9
4 2,48 0,8 4,2 43,7
6 3,03 0,8 4,7 61,2
10 3,99 1,0 6,1 104
16 5,01 1,0 7,2 149
25 6,19 1,2 8,8 238
35 7,37 1,2 10,0 326
50 8,86 1,4 11,9 466
70 10,60 1,4 13,7 642
95 12,15 1,6 15,7 846
120 13,95 1,6 17,5 1066
150 16,10 1,8 20,1 1336
185 17,20 2,0 21,6 1620
240 20,20 2,2 25,1 2145
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
