Cabo Flexivel de Potência;  Uso fixo; Max. 500,00mm²; 450/750V;  1 condutor; Veias Coloridas; Poliolefina reticulada (Tipo EI5);  Antichama; +90°C

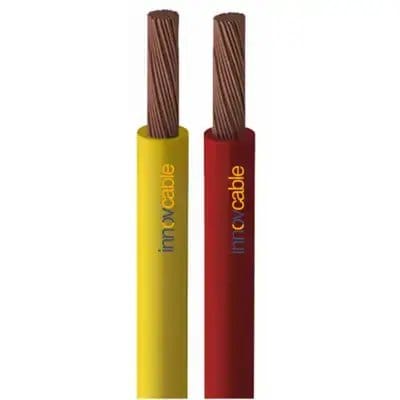

Cabo de Potência Flexível Unipolar / Multipolar InnovTox® H07Z-K 450/750V 90°C

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo INNOVTOX H07Z-K: Segurança e Desempenho para sua InstalaçãoEm instalações elétricas, a segurança é inegociável, especialmente em locais com grande circulação de pessoas. O cabo INNOVTOX H07Z-K foi projetado para oferecer a máxima proteção e eficiência, garantindo tranquilidade e um desempenho elétrico superior em qualquer projeto.
  • Máxima Segurança Contra Incêndios: Baixa emissão de fumaça e gases tóxicos, não propagando chamas.
  • Instalação Rápida e Versátil: Extra flexível, se adapta facilmente a curvas e trajetos complexos.
  • Composição Ecológica e Segura: Poliolefina reticulada (Tipo EI5), livre de halogênios, chumbo e metais pesados, protegendo pessoas e o ambiente.
  • Ideal para Locais Públicos: Perfeito para shoppings, hospitais, escolas, hotéis e estádios.
  • Alta Durabilidade e Confiança: Possui ótima resistência mecânica a impactos, garantindo uma instalação segura e de longa vida útil.
DESIGN DO PRODUTO
  • Condutor: Fios de Cobre eletrolítico nu, têmpera mole, classe 4 de encordoamento até a seção nominal de 6,00 mm² e classe 5 de encordoamento a partir da seção 10,00 mm² (extra flexível) atendendo a norma ABNT NM 280.
  • Isolação: Composto termoplástico poliolefínico não halogenado (LSHF/A), poliolefina El5 com baixa emissão de fumaça e gases tóxicos em caso de incêndio.
  • Não contem chumbo, livre de metais pesados.
DETALHES

Benefícios

  • Segurança Máxima: Composto não halogenado (LSHF/A) com baixa emissão de fumaça e gases tóxicos em caso de incêndio.
  • Não Propagação de Chamas: Material isolante retardante à chama, que aumenta a segurança e protege o patrimônio.
  • Alta Flexibilidade: Condutor com encordoamento classe 4 e 5 (extra flexível), facilitando a instalação em curvas e eletrodutos.
  • Resistência Mecânica: Construção que oferece boa resistência a impactos, garantindo maior durabilidade.
  • Sustentabilidade: Produto ecológico, livre de chumbo e outros metais pesados em sua composição.
  • Instalação Otimizada: A excelente flexibilidade do cabo permite raios de curvatura reduzidos, economizando tempo e espaço.
  • Desempenho Confiável: Tensão de isolamento de 450/750V para instalações elétricas de baixa tensão seguras.
  • Conformidade Técnica: Atende a rigorosas normas nacionais e internacionais, como ABNT, IEC e DIN EN.
  • Proteção à Vida: Ideal para ambientes com alta densidade de pessoas, minimizando riscos em situações de emergência.
  • Versatilidade de Cores: Ampla variedade de cores para identificação de circuitos conforme a necessidade do projeto.

Aplicações

  • Edifícios Comerciais: Instalações elétricas seguras para shoppings, lojas de departamento e escritórios.
  • Setor Hoteleiro: Redes de alimentação e iluminação para hotéis, resorts e pousadas com grande fluxo de hóspedes.
  • Área da Saúde: Circuitos em hospitais, clínicas e laboratórios, onde a segurança contra incêndio é primordial.
  • Instituições de Ensino: Aplicação em escolas, universidades e centros de treinamento com alta circulação de alunos.
  • Arenas e Estádios: Sistemas elétricos para estádios de futebol, ginásios e arenas de eventos.
  • Locais de Entretenimento: Fiação para teatros, cinemas e casas de espetáculos.
  • Edifícios Residenciais: Prédios e condomínios com alta densidade de ocupação.
  • Transporte Público: Instalações fixas em aeroportos, rodoviárias e estações de metrô.
  • Centros de Convenções: Alimentação de estandes e infraestrutura geral em feiras e exposições.
  • Instalações Públicas: Uso em bibliotecas, museus e repartições públicas com grande circulação de pessoas.
DADOS TÉCNICOS



Informações Gerais
MarcaINNOVCABLE
ModeloINNOVTOX H07Z-K
Tipo de ProdutoCabo unipolar não halogenado (LSHF/A) para instalações internas e fixas, com baixa emissão de fumaça e gases tóxicos.
Parâmetros Elétricos
Tensão Nominal450/750V
Tensão de Ensaio2.500 V
Design do Produto
Material do CondutorFios de Cobre eletrolítico nu, têmpera mole.
Design do CondutorClasse 4 de encordoamento (até 6 mm²) e Classe 5 (a partir de 10 mm²), conforme ABNT NM 280.
Material Base da IsolaçãoComposto termoplástico poliolefínico não halogenado (LSHF/A), tipo El5.
Formato do CaboRedondo (unipolar)
Cores das ViasSeções 1,5 a 6 mm²: Preto, azul, verde, branco, vermelho, amarelo, cinza e verde/amarelo.
Seções 10 a 300 mm²: Preto, azul, verde, branco e vermelho. (Outras cores sob consulta).
Características do Produto
Área de AplicaçãoInstalações internas e fixas em locais de alta densidade de ocupação e/ou com condições de fuga difíceis (shoppings, hotéis, hospitais, escolas, teatros, etc.).
FlexibilidadeBoa flexibilidade.
Resistência a ImpactosBoa resistência mecânica a impactos.
Raio Mín. de Curvatura8 vezes o diâmetro externo do cabo.
Temperatura em Regime PermanenteMáximo de 0 90°C no condutor.
Temperatura de SobrecargaMáximo de 160 °C no condutor.
Temperatura de Curto-CircuitoMáximo de 250 °C no condutor.
Retardante de chamaSim, conforme IEC 60332-1 e VDE 0482-322-1-2.
Livre de halogênioSim, conforme IEC 60754 e DIN EN 50267.
Baixa Emissão de FumaçaSim, densidade de fumaça conforme DIN EN 61034.
Livre de Metais PesadosSim, não contém chumbo.
Normas Aplicáveis
ABNT NBR NM 280Condutores de cabos isolados.
IEC 60332-1 / VDE 0482-322-1-2Ensaio de propagação vertical da chama.
IEC 60754 / DIN EN 50267Determinação da quantidade de gases de halogênio ácidos.
DIN EN 61034Medida da densidade de fumaça.



TABELA DE DIMENSIONAIS



Seção nominal (mm²)Classe de encordoamentoDiâmetro nominal do condutor (mm)Espessura nominal da isolação (mm)Diâmetro externo nominal (mm)Massa líquida aproximada (kg/km)
1,541,550,72,9520
2,541,970,83,5732
442,500,84,1046
643,100,84,7064
1054,301,06,30104
1655,401,07,40158
2556,801,29,20239
3557,851,210,25328
5059,301,412,10468
70511,251,414,05648
95512,501,615,70801
120514,001,617,201071
150515,501,819,101350
185517,702,021,701611
240520,002,224,402151
300*523,002,427,802970

*Sob consulta.
