Cabo de Potência Média Tensão;  Max. 500,00mm²; 6 a 35 kV;  1 condutor; HEPR / SHF1;  Antichama; +90°C

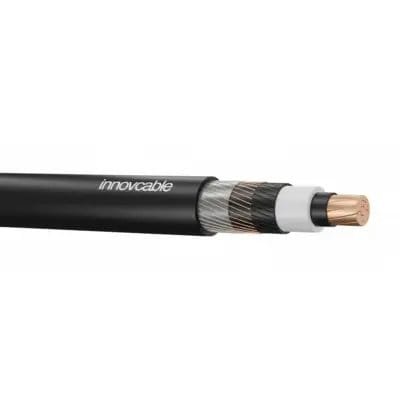

Cabo de Média Tensão Innovnax® Compact 3,6/6KV A 20/35KV HEPR/SHF1 90°C – NBR 16132

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Innovtox Compact: A Solução Definitiva para Segurança Elétrica Desenvolvido para instalações elétricas em locais com grande circulação de pessoas como shoppings e hospitais. Este cabo combina tecnologia avançada, segurança e um excelente custo-benefício para garantir a proteção máxima do seu projeto, assegurando tranquilidade e eficiência.
  • Segurança Máxima Contra Incêndios: Composto não halogenado com baixa emissão de fumaça e gases tóxicos, essencial para evacuações seguras.
  • Desempenho Superior e Confiável: Isolação HEPR para 90°C que garante elevada estabilidade térmica em regimes contínuos e de sobrecarga.
  • Robusto e de Fácil Instalação: Possui boa flexibilidade e alta resistência a impactos, ideal para ser instalado em bandejas ou subterrâneo.
  • Ideal para Locais Públicos: A escolha perfeita para aeroportos, hospitais, shopping centers, edifícios comerciais e residenciais.
  • Investimento Inteligente e Eficiente: Uma solução completa com excelente custo-benefício que une a mais alta tecnologia com a máxima eficiência.
DESIGN DO PRODUTO
  • Condutor: Fios de Cobre eletrolítico nú, têmpera mole, encordoamento classe 2 ou 5, conforme NBR NM 280;
  • Blindagem do Condutor: Composto Termofixo Semicondutor.
  • Isolação: HEPR 90°C, composto termofixo atendendo a norma NBR 6251.
  • Blindagem da Isolação: Composto Termofixo Semicondutor.
  • Blindagem Metálica: Fios de cobre nu com seção de 6mm2*, têmpera mole, com aplicação helicoidal, (outras seções de blindagem sob consulta).
  • *Nos cabos tripolares, a seção indicada é a blindagem de cada veia.
  • Cobertura: Composto termoplástico livre de halogênio, baixa emissão de fumaça e gases tóxicos, SHF1
DETALHES

Benefícios

  • Segurança elevada: Composto livre de halogênio, com baixa emissão de fumaça e gases tóxicos em caso de incêndio.
  • Alta performance térmica: Isolação em HEPR que suporta temperaturas de até 90°C em regime permanente e 130°C em sobrecarga.
  • Resistência superior: Boa resistência mecânica a impactos, garantindo maior durabilidade da instalação elétrica.
  • Flexibilidade na instalação: Material flexível que facilita o manuseio e a instalação em traçados complexos.
  • Excelente custo-benefício: Solução completa que combina alta performance técnica e segurança com um valor competitivo.
  • Proteção do condutor: Blindagem do condutor com composto termofixo semicondutor para maior confiabilidade.
  • Confiabilidade metálica: Blindagem com fios de cobre nu que garante a integridade dos sinais e a segurança do sistema.
  • Conformidade técnica: Atende aos rigorosos requisitos de desempenho da norma ABNT NBR 16132.
  • Segurança contra chamas: Não propagação de fogo, atendendo à norma ABNT NBR IEC 60332 3 24 (cat C).
  • Condutor de qualidade: Fios de Cobre eletrolítico nu, de têmpera mole, para máxima condutividade e eficiência.

Aplicações

  • Locais com grande público: Ideal para aeroportos, hospitais, hotéis, cinemas e shopping centers.
  • Edifícios comerciais: Aplicação em instalações elétricas de prédios comerciais e teatros que exigem alta segurança.
  • Edifícios residenciais: Garante a segurança em instalações elétricas de condomínios e residências.
  • Infraestrutura de transporte: Utilizado em túneis e outras áreas de circulação onde a evacuação é complexa.
  • Instalações versáteis: Pode ser instalado em ambientes externos, eletrodutos, canaletas e bandejas.
  • Aplicações subterrâneas: Adequado para ser diretamente enterrado no solo, otimizando a infraestrutura.
  • Redes de distribuição: Empregado em circuitos de alimentação e distribuição de subestações de energia.
  • Áreas classificadas: Perfeito para locais classificados como BD2, BD3 e BD4, conforme normas ABNT NBR 5410 e 13570.
  • Circuitos de média tensão: Projetado para tensões de 3,6/6kV a 20/35kV em diversas configurações industriais.
  • Projetos de alta exigência: Solução inteligente para projetos que priorizam a segurança, eficiência e confiabilidade.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de potência não halogenado, com baixa emissão de fumaça, para tensões de 3,6/6kV a 20/35kV.
Parâmetros Elétricos
Voltagem Nominal De 3,6/6 kV a 20/35 kV
Design do Produto
Material do Condutor Fios de Cobre eletrolítico nú, têmpera mole.
Design do Condutor Encordoamento classe 2 ou 5.
Blindagem do Condutor Composto Termofixo Semicondutor.
Material Base da Isolação da Veia HEPR 90°C (composto termofixo).
Blindagem da Isolação Composto Termofixo Semicondutor.
Blindagem Metálica Fios de cobre nu com seção de 6mm², aplicação helicoidal (outras seções sob consulta).
Material Base da Cobertura Externa Composto termoplástico livre de halogênio (SHF1).
Cor da Cobertura Preta (outras cores sob consulta).
Características do Produto
Área de Aplicação Instalações elétricas em locais de grande concentração de pessoas (aeroportos, túneis, hospitais, edifícios comerciais), ambientes externos, eletrodutos, canaletas, bandejas ou diretamente no solo.
Flexibilidade Boa flexibilidade.
Resistência a Impacto Boa resistência mecânica a impactos.
Raio Mín. de Curvatura 12 vezes o diâmetro externo do cabo (12xD).
Temperatura, regime permanente 90 °C
Temperatura, regime de sobrecarga 130 °C
Temperatura, regime de curto-circuito 250 °C
Retardante de chama Sim, conforme ABNT NBR IEC 60332-3-24 (cat C).
Livre de halogênio Sim.
Baixa emissão de fumaça Sim.
Baixa emissão de gases tóxicos Sim.
Normas Aplicáveis
ABNT NBR 16132 Requisitos de desempenho para cabos de potência não halogenados.
ABNT NBR IEC 60332-3-24 (cat C) Ensaio de propagação de fogo em feixe vertical de cabos.
ABNT NBR NM 280 Condutores de cabos isolados.
ABNT NBR 6251 Cabos de potência com isolação extrudada.
TABELA DE DIMENSIONAIS



Classe de Tensão Seção (mm²) Diâmetro do Condutor (mm) Rcc máx. a 20°C (Ω/km) Espessura da Isolação (mm) Diâmetro da Isolação (mm) Seção da Blindagem (mm²) Espessura da Cobertura (mm) Diâmetro da Cobertura (mm) Peso (kg/km)
3,6/6 kV 16 4,7 1,15 2,5 11,2 6 1,4 17,3 462
3,6/6 kV 25 5,9 0,727 2,5 12,4 6 1,4 18,5 571
3,6/6 kV 35 6,8 0,524 2,5 13,4 6 1,4 19,5 679
3,6/6 kV 50 8,0 0,387 2,5 14,5 6 1,4 20,6 818
3,6/6 kV 70 9,6 0,268 2,5 16,1 6 1,4 22,3 1.030
3,6/6 kV 95 11,2 0,193 2,5 17,7 6 1,5 24,0 1.308
3,6/6 kV 120 12,6 0,153 2,5 19,0 6 1,5 25,4 1.550
3,6/6 kV 150 14,1 0,124 2,5 20,6 6 1,6 27,0 1.840
3,6/6 kV 185 15,6 0,0991 2,5 22,1 6 1,6 28,7 2.198
3,6/6 kV 240 18,1 0,0754 2,8 25,2 6 1,7 32,0 2.853
3,6/6 kV 300 20,3 0,0601 2,8 27,4 6 1,8 34,3 3.429
3,6/6 kV 400 23,1 0,0407 2,8 30,2 6 1,9 37,4 4.236
3,6/6 kV 500 26,5 0,0366 2,8 34,1 6 2,0 41,5 5.467
6/10 kV 16 4,7 1,15 2,5 11,2 6 1,4 17,3 462
6/10 kV 25 5,9 0,727 2,5 12,6 6 1,4 18,5 571
6/10 kV 35 6,8 0,524 2,5 13,3 6 1,4 19,5 679
6/10 kV 50 8,0 0,387 2,5 14,5 6 1,4 20,7 818
6/10 kV 70 9,6 0,268 2,5 16,1 6 1,4 22,3 1.030
6/10 kV 95 11,2 0,193 2,5 17,7 6 1,5 24,1 1.308
6/10 kV 120 12,6 0,153 2,5 19,1 6 1,5 25,4 1.550
6/10 kV 150 14,1 0,124 2,5 20,6 6 1,6 27,1 1.840
6/10 kV 185 15,6 0,0991 2,5 22,1 6 1,6 28,7 2.197
6/10 kV 240 18,1 0,0754 2,8 25,2 6 1,47 31,9 2.852
6/10 kV 300 20,3 0,0601 2,8 27,4 6 1,8 34,3 3.428
6/10 kV 400 23,1 0,0407 2,8 30,2 6 1,9 37,4 4.236
6/10 kV 500 26,5 0,0366 2,8 33,6 6 2 41,0 5.437
8,7/15 kV 16 4,7 1,15 3,5 13,3 6 1,4 19,4 535
8,7/15 kV 25 5,9 0,727 3,0 13,5 6 1,4 19,6 610
8,7/15 kV 35 6,8 0,524 3,0 14,5 6 1,4 20,6 720
8,7/15 kV 50 8,0 0,387 3,0 15,6 6 1,4 21,8 863
8,7/15 kV 70 9,6 0,268 3,0 17,2 6 1,5 23,4 1.089
8,7/15 kV 95 11,2 0,193 3,0 18,8 6 1,5 25,2 1.360
8,7/15 kV 120 12,6 0,153 3,0 20,2 6 1,6 26,7 1.616
8,7/15 kV 150 14,1 0,124 3,0 21,7 6 1,6 28,2 1.899
8,7/15 kV 185 15,6 0,0991 3,0 23,2 6 1,7 29,9 2.272
8,7/15 kV 240 18,1 0,0754 3,5 26,7 6 1,8 33,6 2.961
8,7/15 kV 300 20,3 0,0601 3,5 29,0 6 1,9 36,0 3.545
8,7/15 kV 400 23,1 0,0407 3,5 31,7 6 2,0 39,0 4.363
8,7/15 kV 500 26,5 0,0366 3,5 35,6 6 2,1 43,2 5.607
8,7/15 kV 630 30,1 0,0283 3,5 39,3 6 2,2 47,0 6.862
12/20 kV 16 4,7 1,15 5,2 16,6 6 1,5 22,9 677
12/20 kV 25 5,9 0,727 4,7 16,8 6 1,5 23,1 754
12/20 kV 35 6,8 0,524 4,0 16,4 6 1,4 22,5 798
12/20 kV 50 8,0 0,387 4,0 17,5 6 1,5 23,9 955
12/20 kV 70 9,6 0,268 4,0 19,1 6 1,5 25,4 1.177
12/20 kV 95 11,2 0,193 4,0 20,7 6 1,6 27,3 1.466
12/20 kV 120 12,6 0,153 4,0 22,1 6 1,6 28,6 1.716
12/20 kV 150 14,1 0,124 4,0 23,6 6 1,7 30,3 2.017
12/20 kV 185 15,6 0,0991 4,0 25,1 6 1,47 31,9 2.384
12/20 kV 240 18,1 0,0754 4,5 28,6 6 1,9 35,7 3.103
12/20 kV 300 20,3 0,0601 4,5 30,8 6 1,9 38,0 3.678
12/20 kV 400 23,1 0,0407 4,5 33,6 6 2,0 41,0 4.508
12/20 kV 500 26,5 0,0366 4,5 37,5 6 2,1 45,1 5.767
12/20 kV 630 30,1 0,0283 4,5 41,2 6 2,2 48,9 7.039
15/25 kV 35 6,8 0,524 6,2 20,8 6 1,6 27,3 1.033
15/25 kV 50 8,0 0,387 5,5 20,5 6 1,6 27,2 1.116
15/25 kV 70 9,6 0,268 5,5 22,2 6 1,6 28,7 1.349
15/25 kV 95 11,2 0,193 5,5 23,8 6 1,7 30,6 1.649
15/25 kV 120 12,6 0,153 5,5 25,1 6 1,8 32,0 1.922
15/25 kV 150 14,1 0,124 5,5 26,6 6 1,8 33,6 2.219
15/25 kV 185 15,6 0,0991 5,5 28,2 6 1,9 35,3 2.612
15/25 kV 240 18,1 0,0754 5,0 29,7 6 1,9 36,9 3.177
15/25 kV 300 20,3 0,0601 5,0 31,9 6 2,0 39,2 3.776
15/25 kV 400 23,1 0,0407 5,0 34,7 6 2,1 42,2 4.613
15/25 kV 500 26,5 0,0366 5,0 38,7 6 2,2 46,3 5.882
15/25 kV 630 30,1 0,0283 5,0 42,2 6 2,3 50,2 7.191
20/35 kV 50 8,0 0,387 8,2 26,1 6 1,8 33,0 1.460
20/35 kV 70 9,6 0,268 7,5 26,3 6 1,8 33,3 1.620
20/35 kV 95 11,2 0,193 7,5 28,0 6 1,8 34,9 1.920
20/35 kV 120 12,6 0,153 7,5 29,2 6 1,9 36,4 2.207
20/35 kV 150 14,1 0,124 7,5 30,8 6 1,9 37,9 2.516
20/35 kV 185 15,6 0,0991 6,5 30,3 6 1,9 37,5 2.759
20/35 kV 240 18,1 0,0754 6,5 32,8 6 2,0 40,2 3.424
20/35 kV 300 20,3 0,0601 6,5 35,0 6 2,1 42,6 4.337
20/35 kV 400 23,1 0,0407 6,5 37,8 6 2,2 45,5 5.246
20/35 kV 500 26,5 0,0366 6,5 41,7 6 2,3 49,7 6.190
20/35 kV 630 30,1 0,0283 6,5 45,3 6 2,4 53,5 7.493
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

BOBINA1 (1)
BOBINA2
empilhadeira

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.

2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
