Cabo de Instrumentação e Controle; Blindagem coletiva; 500V; 1 a 24 pares; max. 1,50mm²,  Pares Numerados; LSZH, XLPE / PVC, Resistência a chama; +90°C

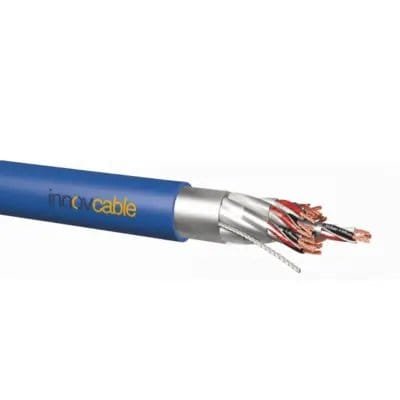

Cabo de Instrumentação RE-2X(St)Yv-fl Segurança Intrinseca

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação para Transmissão de Sinal Superior Desenvolvido para a transmissão otimizada e sem perdas de sinais analógicos e digitais em controle de processos. Este cabo robusto garante comunicação confiável, estabilidade e longa vida útil para seu sistema, mesmo nos ambientes mais severos.
  • Segurança em Áreas Críticas: Ideal para sistemas de segurança intrínseca em zonas 1 e 2.
  • Transmissão Livre de Ruídos: Blindagem superior contra interferências, garantindo a integridade total do seu sinal.
  • Desempenho em Alta Temperatura: Isolação em XLPE que suporta até +90°C, oferecendo máxima estabilidade.
  • Construção Robusta e Versátil: Resistente a óleos, ácidos, umidade e luz solar direta.
  • Ampla Gama de Aplicações: Perfeito para uso interno, externo e até mesmo em instalações subterrâneas.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: construção de acordo com a IEC 60228 cl. 5. Disponível classe 2 mediante solicitação.
  • Isolamento do núcleo: XLPE (polietileno reticulado)
  • Identificação do núcleo: pares de cor única com numerais; núcleo A: bk, núcleo B: wh; triplo: núcleo A: wh, núcleo B: rd, núcleo C: bk, núcleo A e C com numerais
  • Trançado: pares trançados em camadas
  • Blindagem geral: fita de alumínio revestida de poliéster (24 µm) com fio de dreno estanhado subjacente de 0.5mm² (7x0.30 mm)
  • Material do revestimento externo: PVC
  • Cor do revestimento: preto ou azul RAL 5015 para sistemas intrinsecamente seguros
DETALHES

Benefícios

  • Transmissão confiável: Transferência otimizada e sem perdas de sinais analógicos e digitais.
  • Alta estabilidade térmica: Isolamento do núcleo em XLPE para operação estável em temperaturas de até +90°C.
  • Proteção EMC eficaz: Blindagem superior que protege contra interferências eletromagnéticas.
  • Resistência química: Robusto contra ácidos, bases e óleos comuns em ambientes industriais.
  • Segurança aprimorada: Material retardante à chama, ideal para a segurança das instalações.
  • Uso em áreas críticas: Adequado para sistemas de segurança intrínseca em zonas 1 e 2.
  • Construção robusta: Revestimento externo reforçado para maior durabilidade e proteção mecânica.
  • Instalação versátil: Flexibilidade para uso interno, externo e até mesmo em instalações subterrâneas.
  • Resistente ao clima: Proteção contra raios solares (UV), permitindo uso em áreas expostas.
  • Sinal de alta integridade: Baixa atenuação e diafonia, garantindo a precisão dos dados transmitidos.

Aplicações

  • Tecnologia de medição: Instrumentação para controle de processos e sistemas de automação.
  • Sistemas de segurança intrínseca: Instalações em áreas classificadas como zonas 1 e 2 do grupo II.
  • Indústria química e petroquímica: Circuitos de controle em ambientes agressivos.
  • Plantas de processo: Transmissão de dados entre sensores, CLPs e sistemas de supervisão.
  • Usinas de energia: Comunicação e controle em sistemas de geração e distribuição.
  • Instalações externas: Conexões de equipamentos e sensores expostos ao tempo.
  • Aplicações subterrâneas: Pode ser diretamente enterrado, seguindo as normas locais.
  • Salas de controle: Interligação de painéis e dispositivos em ambientes secos ou úmidos.
  • Sinais analógicos e digitais: Perfeito para instrumentação que requer transmissão precisa de ambos os sinais.
  • Automação industrial: Redes de sensores e atuadores em processos de manufatura.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de instrumentação para transmissão de sinais analógicos e digitais.
Modelo INNOVCABLE® RE-2X(St)Yv-fl
Parâmetros Elétricos
Voltagem Nominal 300V
Voltagem de Ensaio 1,5 kV
Resistência do Condutor 0.5mm²: máx. 36,7 Ω/km; 0.75mm²: máx. 25,0 Ω/km; 1.3mm²: máx. 14,2 Ω/km
Resistência de Isolação mín. 5 GΩ x km
Capacidade de Corrente Conforme DIN VDE
Capacitância máx. 115 nF/km
Indutância aprox. 1 mH/km
Acoplamento (Crosstalk) máx. 500 pF/500 m
Design do Produto
Material do Condutor Fios de cobre nu
Classe do Condutor construção de acordo com a IEC 60228 cl. 5. Disponível classe 2 mediante solicitação.
Material Base da Isolação da Via XLPE (polietileno reticulado)
Identificação das Vias Pares: via A (preta), via B (branca) com numerais. Trios: via A (branca), via B (vermelha), via C (preta), com numerais em A e C.
Tipo de Torção Pares torcidos em camadas
Blindado Sim
Detalhe da Blindagem Fita de alumínio revestida de poliéster com fio de dreno estanhado subjacente de 0.5mm²
Material Base da Cobertura Externa PVC, versão reforçada
Cor da Cobertura Preto ou Azul (RAL 5015) para sistemas intrinsecamente seguros
Características do Produto
Área de Aplicação Adequado para ambientes secos e úmidos, uso externo e instalação subterrânea. Apropriado para sistemas intrinsecamente seguros zona 1 e 2, grupo II.
EMC Sim, blindado para compatibilidade eletromagnética.
Raio Mín. de Curvatura (fixo) 7,5 x diâmetro do cabo
Temperatura, instalação fixa -40 °C a +70 °C
Temperatura, movimento constante -5 °C a +50 °C
Temperatura máxima no condutor +90 °C
Retardante de chama Sim, autoextinguível conforme IEC 60332-1-2 e IEC 60332-3-24 (Cat. C)
Resistente a UV Sim, resistente à luz solar conforme UL 1581 Seção 1200
Resistente a químicos Amplamente resistente a ácidos, bases e óleos comuns
Resistente a óleo Sim, conforme ICEA S-73-532/NEMA WC 57-2004 § 6.9.3
Normas Aplicáveis
Norma Principal EN 50288-7
Segurança Intrínseca IEC 60079-14
Condutor IEC 60228 cl. 2
Comportamento ao Fogo IEC 60332-1-2, IEC 60332-3-24 (Cat. C)
CPR (Construction Products Regulation) Classe Eca
TABELA DE DIMENSIONAIS
Formação mm² Diamêtro Ø [mm] Peso [kg/km] Cor
06X2X1 14.6 276 BLACK
08X2X1 15.4 321 BLACK
01X2X1.3 8.4 102 BLACK
01X3X1.3 10 110 BLACK
02X2X1.3 11.6 125 BLACK
04X2X1.3 13.2 220 BLACK
06X2X1.3 15.5 300 BLACK
08X2X1.3 16.4 360 BLACK
12X2X1.3 19.2 488 BLACK
16X2X1.3 21.6 622 BLACK
20X2X1.3 27 850 BLACK
24X2X1.3 26.1 912 BLACK
01X3X1.5 9.3 134 BLACK
02X2X1.5 11.9 187 BLACK
04X3X1.5 15.3 342 BLACK
10X2X1.5 19.5 526 BLACK
14X2X1.5 21.3 692 BLACK
01X2X0.5 7.3 70 BLUE
02X2X0.5 9.7 98 BLUE
04X2X0.5 10.9 130 BLUE
08X2X0.5 13.3 210 BLUE
12X2X0.5 15.4 266 BLUE
16X2X0.5 17.2 340 BLUE
20X2X0.5 18.8 400 BLUE
24X2X0.5 20.1 450 BLUE
01X2X0.75 7.7 80 BLUE
02X2X0.75 10.4 101 BLUE
04X2X0.75 11.7 160 BLUE
06X2X0.75 13.6 220 BLUE
08X2X0.75 14.4 278 BLUE
10X2X0.75 15.6 320 BLUE
12X2X0.75 16.8 344 BLUE
16X2X0.75 18.8 430 BLUE
20X2X0.75 20.2 535 BLUE
24X2X0.75 22.1 610 BLUE
01X2X1 8.1 90 BLUE
01X2X1.3 8.4 102 BLUE
01X3X1.3 10 110 BLUE
02X2X1.3 11.6 125 BLUE
04X2X1.3 13.2 220 BLUE
06X2X1.3 15.5 300 BLUE
08X2X1.3 16.4 360 BLUE
12X2X1.3 19.2 488 BLUE
16X2X1.3 21.6 622 BLUE
20X2X1.3 27 850 BLUE
24X2X1.3 26.1 912 BLUE
01X2X0.5 7.3 70 BLACK
02X2X0.5 9.7 98 BLACK
04X2X0.5 10.9 130 BLACK
08X2X0.5 13.3 210 BLACK
12X2X0.5 15.4 266 BLACK
16X2X0.5 17.2 340 BLACK
24X2X0.5 20.1 450 BLACK
01X2X0.75 7.7 80 BLACK
02X2X0.75 10.4 101 BLACK
04X2X0.75 11.7 160 BLACK
06X2X0.75 13.6 220 BLACK
08X2X0.75 14.4 278 BLACK
10X2X0.75 15.6 320 BLACK
12X2X0.75 16.8 344 BLACK
16X2X0.75 18.8 430 BLACK
20X2X0.75 20.2 535 BLACK
24X2X0.75 22.1 610 BLACK
01X2X1 8.1 90 BLACK
02X2X1 11 145 BLACK
04X2X1 12.5 200 BLACK
