Cabo de Instrumentação;  Fita de Aço; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Fita de Aço (FA) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação FA: A Solução Definitiva para Automação IndustrialProjetado para as mais exigentes aplicações industriais, nosso cabo garante a transmissão de sinais com máxima precisão e segurança. Sua construção robusta com blindagem superior protege seus dados contra interferências e danos mecânicos.
  • Máxima Proteção Mecânica: Fita de aço contra impactos e ambientes hostis.
  • Sinal Puro e Confiável: Cobre 100% puro para menor perda e máxima condutividade.
  • Segurança em Primeiro Lugar: Composto antichama que não propaga o fogo, protegendo seu patrimônio e equipe.
  • Versatilidade para sua Indústria: Ideal para sinais analógicos, digitais e protocolo Hart.
  • Durabilidade Excepcional: Flexível e resistente a umidade, raios UV e produtos químicos para longa vida útil.

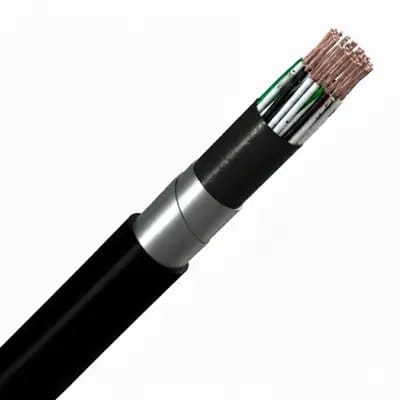

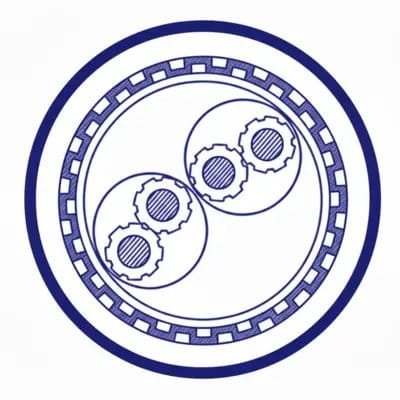

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares, ternas ou quadras.
  • Passo de torção: 50 a 65mm
  • Separador em fita de poliéster.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado)
  • Capa intermediaria em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Aplicado fita de aço galvanizado.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
DETALHES

Benefícios

  • Proteção Mecânica Superior: Fita de aço que garante excelente resistência a impactos.
  • Transmissão Confiável: Condutores de cobre puro para menor resistência e máxima qualidade do sinal.
  • Segurança Aprimorada: Cobertura em PVC com características antichama e autoextinguível.
  • Alta Durabilidade: Resistente a produtos químicos, umidade e à exposição de raios UV.
  • Instalação Facilitada: Material flexível que otimiza a montagem em ambientes industriais.
  • Ampla Compatibilidade: Ideal para sinais analógicos (4-20mA), digitais e protocolo Hart.
  • Padrão de Qualidade: Fabricado em conformidade com a norma NBR 10300 para instrumentação.
  • Produto Nacional: Cabo 100% fabricado no Brasil, assegurando procedência e qualidade.
  • Identificação Clara: Vias internas coloridas que simplificam a identificação dos circuitos.
  • Eficiência Energética: Menor perda dielétrica, resultando em uma transmissão de sinal mais eficiente.

Aplicações

  • Automação Industrial: Conexão de sensores, CLPs e atuadores em processos automatizados.
  • Controle de Processos: Transmissão de sinais em plantas químicas, petroquímicas e de celulose.
  • Sistemas de Medição: Ligação de medidores de vazão, pressão, nível e temperatura.
  • Painéis de Comando: Fiação de relés convencionais, eletrônicos e outros dispositivos de controle.
  • Indústria Siderúrgica: Circuitos de instrumentação em áreas com alta exigência mecânica e industrial.
  • Usinas de Energia: Condução de sinais para sistemas de supervisão e controle (SCADA).
  • Setor de Mineração: Aplicações em equipamentos e sensores em ambientes industriais severos.
  • Indústria Alimentícia: Instalações fixas para controle e monitoramento da produção.
  • Saneamento Básico: Conexão de instrumentos em estações de tratamento de água e esgoto.
  • Projetos de Engenharia: Solução versátil para diversas instalações elétricas industriais fixas.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
FabricanteEvolucable Industria de Cabos Especiais
Tipo de ProdutoCabo de Instrumentação com fita de aço (FA)
Parâmetros Elétricos
Tensão de Isolamento300V
Protocolos SuportadosProtocolo Hart (4-20mA), sinais digitais e instrumentação ponto a ponto.
Resistência Elétrica Máxima do Condutor (a 20°C)Varia conforme a seção (Ex: 37,08 Ω/km para 0,50 mm²; 7,63 Ω/km para 2,50 mm²)
Resistência de Isolamento (a 20°C)Varia conforme a seção (Ex: 55 MΩ/km para 0,50 mm²; 40 MΩ/km para 2,50 mm²)
Capacitância MútuaVaria conforme a seção (Ex: 150 nF/km para 0,50 mm²; 188 nF/km para 2,50 mm²)
Indutância MútuaVaria conforme a seção (Ex: 0,34 mH/km para 0,50 mm²; 0,30 mH/km para 2,50 mm²)
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole, 100% virgem (pureza mínima de 99,90%).
Design do CondutorEncordoamento classe 2, conforme NBR NM 280.
Material Base da Isolação da VeiaComposto termoplástico à base de cloreto de polivinila (PVC/A).
Identificação das ViasPares: Preto e Branco; Ternas: Preto, Branco e Vermelho.
Reunião das ViasCondutores reunidos em pares, ternas ou quadras.
Passo de Torção50 a 65 mm.
SeparadorFita de poliéster.
Cabo de Comunicação (Opcional)Condutor de 0,50mm² com isolação em PVC/A na cor azul.
Material Base da Capa IntermediáriaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Proteção MecânicaFita de aço galvanizado para proteção mecânica.
Material Base da Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Características do Produto
Área de AplicaçãoInstalações fixas, condução de sinais analógicos (4-20mA) e digitais, instrumentação ponto a ponto, ligação de sensores, medidores e relés em ambientes industriais.
Temperatura Máxima no Condutor70°C em regime contínuo.
FlexibilidadePadrão Classe 2. Flexibilidade Classe 5 disponível sob consulta.
Resistência a ImpactosExcelente, devido à aplicação de fita de aço galvanizado.
Retardante de chamaSim, antichama e autoextinguível.
Resistente a UVSim.
Resistente a UmidadeSim.
Resistente a QuímicosSim, resistente a produtos químicos.
Livre de HalogênioNão (composto de PVC). Opção LSZH disponível sob consulta.
Resistente a ÓleoDisponível com cobertura de PVC especial resistente a óleos sob consulta.
Opções de Construção (Sob Consulta)
CondutorCobre estanhado e/ou Classe 5 de encordoamento.
Isolação para Outras TemperaturasPVC/E (105°C), XLPE (90°C ou 125°C), HEPR (90°C), PE (80°C).
Capa Intermediária e CoberturaPE, PVC/E, PVC/ST2, PVC especial (resistente a óleos), LSZH (não halogenado).
Formato da CoberturaCobertura perfeitamente cilíndrica para uso com prensa-cabos em áreas classificadas (Ex).
Normas Aplicáveis
Construção e EnsaiosABNT NBR 10300
CondutoresABNT NM-280 e NM-IEC 60228
Propagação de ChamaNBR NM IEC 60332-3-23, categoria B
OutrasNBR 6812 e NBR 6251
TABELA DE DIMENSIONAIS
TipoSeção Nominal (mm²)Número de ElementosDiâmetro Externo (mm)Peso Nominal (Kg/Km)Resistência Elétrica Máxima (Ω/km)Capacitância (nF/km)Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20°C)
Pares0,518,52120,5537,081500,3455
Pares0,529,2614837,081500,3455
Pares0,5312,15212,0937,081500,3455
Pares0,5412,52237,6537,081500,3455
Pares0,5512,94255,6937,081500,3455
Pares0,5613,72283,3237,081500,3455
Pares0,5714,4309,8737,081500,3455
Pares0,5815,48356,5537,081500,3455
Pares0,5916,09386,9537,081500,3455
Pares0,51016,66407,637,081500,3455
Pares0,51117,43437,4837,081500,3455
Pares0,51217,94466,2637,081500,3455
Pares0,51318,45486,237,081500,3455
Pares0,51418,93518,7337,081500,3455
Pares0,51519,41538,0337,081500,3455
Pares0,51619,86565,8137,081500,3455
Pares0,51720,29584,1337,081500,3455
Pares0,51820,73602,7637,081500,3455
Pares0,51921,34640,9137,081500,3455
Pares0,52021,75663,5237,081500,3455
Pares0,52122,14685,7837,081500,3455
Pares0,52222,52712,4537,081500,3455
Pares0,52322,89729,9937,081500,3455
Pares0,52423,26756,3237,081500,3455
Pares0,52523,88800,1437,081500,3455
Pares0,7518,94133,3725,241690,3247
Pares0,7529,77167,9325,241690,3247
Pares0,75313243,5425,241690,3247
Pares0,75413,42275,4625,241690,3247
Pares0,75513,89303,5725,241690,3247
Pares0,75614,76334,7825,241690,3247
Pares0,75715,53368,3425,241690,3247
Pares0,75816,68423,2425,241690,3247
Pares0,75917,37460,5825,241690,3247
Pares0,751018488,0625,241690,3247
Pares0,751118,84525,5225,241690,3247
Pares0,751219,41561,0525,241690,3247
Pares0,751319,98587,7325,241690,3247
Pares0,751420,52626,9225,241690,3247
Pares0,751521,05652,8925,241690,3247
Pares0,751621,56687,2925,241690,3247
Pares0,751722,03712,1625,241690,3247
Pares0,751822,53737,3725,241690,3247
Pares0,751923,19783,0225,241690,3247
Pares0,752023,64812,1625,241690,3247
Pares0,752124,08840,9225,241690,3247
Pares0,752224,51874,0825,241690,3247
Pares0,752324,93898,0725,241690,3247
Pares0,752425,34930,8525,241690,3247
Pares0,752525,98982,9825,241690,3247
Pares119,29145,0118,641800,3143
Pares1210,2186,3618,641800,3143
Pares1313,72272,518,641800,3143
Pares1414,18310,5718,641800,3143
Pares1514,69345,3218,641800,3143
Pares1615,6438318,641800,3143
Pares1716,48423,2518,641800,3143
Pares1817,69485,8918,641800,3143
Pares1918,45529,8818,641800,3143
Pares11019,13563,9118,641800,3143
Pares11120,03608,5618,641800,3143
Pares11220,66650,5718,641800,3143
Pares11321,28683,7418,641800,3143
Pares11421,86729,3418,641800,3143
Pares11522,44761,7218,641800,3143
Pares11623802,518,641800,3143
Pares11723,52833,6818,641800,3143
Pares11824,05865,2418,641800,3143
Pares11924,76918,0218,641800,3143
Pares12025,25953,4618,641800,3143
Pares12125,73988,4818,641800,3143
Pares12226,21027,9118,641800,3143
Pares12326,651058,1318,641800,3143
Pares12427,11097,1418,641800,3143
Pares12527,761157,0818,641800,3143
Pares1,519,85164,712,461990,2937
Pares1,5210,87218,1412,461990,2937
Pares1,5314,86322,2412,461990,2937
Pares1,5415,37371,3812,461990,2937
Pares1,5515,95417,3512,461990,2937
Pares1,5617,02467,212,461990,2937
Pares1,5717,97519,412,461990,2937
Pares1,5819,29595,612,461990,2937
Pares1,5920,14651,4512,461990,2937
Pares1,51020,92697,1712,461990,2937
Pares1,51121,91754,5412,461990,2937
Pares1,51222,61808,1312,461990,2937
Pares1,51323,32852,8912,461990,2937
Pares1,51423,97909,9812,461990,2937
Pares1,51524,63953,8412,461990,2937
Pares1,51625,261006,0612,461990,2937
Pares1,51725,851048,5612,461990,2937
Pares1,51826,451091,512,461990,2937
Pares1,51927,221156,8812,461990,2937
Pares1,52027,781203,6312,461990,2937
Pares1,52128,321249,9112,461990,2937
Pares1,52228,851300,5912,461990,2937
Pares1,52329,361342,0112,461990,2937
Pares1,52429,871392,2212,461990,2937
Pares1,52530,561465,8312,461990,2937
Pares2,5111,58220,057,631880,340
Pares2,5212,97305,557,631880,340
Pares2,5318,37459,77,631880,340
Pares2,5419,07537,817,631880,340
Pares2,5519,86613,187,631880,340
Pares2,5621,31695,397,631880,340
Pares2,5722,59779,27,631880,340
Pares2,5824,238927,631880,340
Pares2,5925,39979,27,631880,340
Pares2,51026,441055,817,631880,340
Pares2,51127,711147,157,631880,340
Pares2,51228,661231,297,631880,340
Pares2,51329,621306,597,631880,340
Pares2,51430,511393,97,631880,340
Pares2,51531,41467,997,631880,340
Pares2,51632,251550,277,631880,340
Pares2,51733,051622,517,631880,340
Pares2,51833,871695,357,631880,340
Pares2,51934,841794,377,631880,340
Pares2,52035,61870,87,631880,340
Pares2,52136,321946,67,631880,340
Pares2,52237,052026,87,631880,340
Pares2,52337,742097,577,631880,340
Pares2,52438,432177,147,631880,340
Pares2,52539,212287,677,631880,340
Ternas0,518,8127,5937,081500,3455
Ternas0,5210,88171,2837,081500,3455
Ternas0,5312,15225,8437,081500,3455
Ternas0,5413,44263,9637,081500,3455
Ternas0,5514,3294,4237,081500,3455
Ternas0,5615,2323,7137,081500,3455
Ternas0,5716,01355,9137,081500,3455
Ternas0,5817,19409,0437,081500,3455
Ternas0,5917,91445,0137,081500,3455
Ternas0,51018,58471,2237,081500,3455
Ternas0,51119,44507,0537,081500,3455
Ternas0,51220,06541,4337,081500,3455
Ternas0,51320,64566,6337,081500,3455
Ternas0,51421,2604,5737,081500,3455
Ternas0,51521,75629,1437,081500,3455
Ternas0,51622,28662,1737,081500,3455
Ternas0,51722,79685,9137,081500,3455
Ternas0,51823,25709,2937,081500,3455
Ternas0,51923,99753,9337,081500,3455
Ternas0,52024,34780,637,081500,3455
Ternas0,52124,87808,8437,081500,3455
Ternas0,52225,22839,7537,081500,3455
Ternas0,52325,75863,4237,081500,3455
Ternas0,52426,1894,1637,081500,3455
Ternas0,52527,05947,6137,081500,3455
Ternas0,7519,25143,0325,241690,3247
Ternas0,75211,58197,5525,241690,3247
Ternas0,75313264,2625,241690,3247
Ternas0,75414,44312,0125,241690,3247
Ternas0,75515,41351,7225,241690,3247
Ternas0,75616,41390,6525,241690,3247
Ternas0,75717,32432,3125,241690,3247
Ternas0,75818,59496,2125,241690,3247
Ternas0,75919,4541,5525,241690,3247
Ternas0,751020,15577,0325,241690,3247
Ternas0,751121,09622,9425,241690,3247
Ternas0,751221,78666,525,241690,3247
Ternas0,751322,43700,8425,241690,3247
Ternas0,751423,06747,8825,241690,3247
Ternas0,751523,67781,5125,241690,3247
Ternas0,751624,26823,5725,241690,3247
Ternas0,751724,84856,2825,241690,3247
Ternas0,751825,35888,5925,241690,3247
Ternas0,751926,15943,2825,241690,3247
Ternas0,752026,54978,7525,241690,3247
Ternas0,752127,141015,9725,241690,3247
Ternas0,752227,531055,6525,241690,3247
Ternas0,752328,121088,2825,241690,3247
Ternas0,752428,521127,7725,241690,3247
Ternas0,752529,531192,4525,241690,3247
Ternas119,64157,2518,641800,3143
Ternas1212,18222,0918,641800,3143
Ternas1313,72300,2518,641800,3143
Ternas1415,29357,3118,641800,3143
Ternas1516,35405,9918,641800,3143
Ternas1617,45454,2218,641800,3143
Ternas1718,43505,0418,641800,3143
Ternas1819,78579,2118,641800,3143
Ternas1920,66633,6518,641800,3143
Ternas11021,48678,1218,641800,3143
Ternas11122,48733,718,641800,3143
Ternas11223,24786,1818,641800,3143
Ternas11323,95829,4218,641800,3143
Ternas11424,63885,318,641800,3143
Ternas11525,3927,7518,641800,3143
Ternas11625,95978,6118,641800,3143
Ternas11726,571020,0618,641800,3143
Ternas11827,131061,0818,641800,3143
Ternas11927,991125,4318,641800,3143
Ternas12028,421169,4918,641800,3143
Ternas12129,061215,4518,641800,3143
Ternas12229,491263,7118,641800,3143
Ternas12330,141305,0818,641800,3143
Ternas12430,571353,1318,641800,3143
Ternas12531,631428,4718,641800,3143
Ternas1,5110,24181,7112,461990,2937
Ternas1,5213,11264,8512,461990,2937
Ternas1,5314,86363,1112,461990,2937
Ternas1,5416,64436,8812,461990,2937
Ternas1,5517,83501,7612,461990,2937
Ternas1,5619,07566,7212,461990,2937
Ternas1,5720,18634,0212,461990,2937
Ternas1,5821,65726,4212,461990,2937
Ternas1,5922,65797,2512,461990,2937
Ternas1,51023,57857,9412,461990,2937
Ternas1,51124,68930,8212,461990,2937
Ternas1,51225,53999,4412,461990,2937
Ternas1,51326,331058,7412,461990,2937
Ternas1,51427,111130,6112,461990,2937
Ternas1,51527,861189,0312,461990,2937
Ternas1,51628,591255,812,461990,2937
Ternas1,51729,31313,0812,461990,2937
Ternas1,51829,931369,8812,461990,2937
Ternas1,51930,871451,5112,461990,2937
Ternas1,52031,351511,1712,461990,2937
Ternas1,52132,081572,9812,461990,2937
Ternas1,52232,571636,8112,461990,2937
Ternas1,52333,3169412,461990,2937
Ternas1,52433,791757,612,461990,2937
Ternas1,52534,931851,7912,461990,2937
Ternas2,5112,11246,967,631880,340
Ternas2,5216376,597,631880,340
Ternas2,5318,37526,667,631880,340
Ternas2,5420,78642,017,631880,340
Ternas2,5522,4746,887,631880,340
Ternas2,5624,08853,427,631880,340
Ternas2,5725,59961,567,631880,340
Ternas2,5827,431100,187,631880,340
Ternas2,5928,781211,537,631880,340
Ternas2,51030,031312,297,631880,340
Ternas2,51131,461428,527,631880,340
Ternas2,51232,621536,867,631880,340
Ternas2,51333,711635,747,631880,340
Ternas2,51434,761746,957,631880,340
Ternas2,51535,781844,627,631880,340
Ternas2,51636,771950,477,631880,340
Ternas2,51737,732046,617,631880,340
Ternas2,51838,582142,087,631880,340
Ternas2,51939,782266,997,631880,340
Ternas2,52040,442364,787,631880,340
Ternas2,52141,432465,497,631880,340
Ternas2,52242,092567,367,631880,340
Ternas2,52343,082663,367,631880,340
Ternas2,52443,742764,937,631880,340
Ternas2,52545,152907,227,631880,340
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
