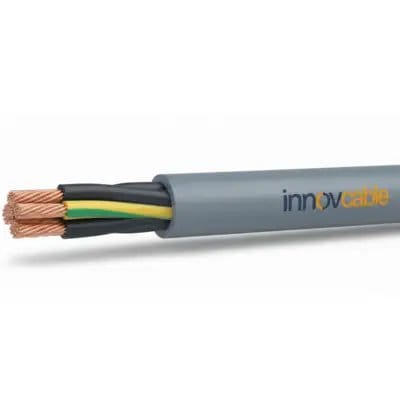

Cabo de Potência e Controle; 500V a 0,6/1 kV; 2 a 12 condutores; max. 120,00mm²; PVC / PVC, Resistência a chama; +80°C

Cabo de Controle / Comando PVC JB/OB

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle JB/OB: A Escolha Inteligente para Suas Instalações Projetado para máxima eficiência em instalações elétricas, este cabo de controle e potência é a solução definitiva para equipamentos. Sua construção robusta e flexível garante conexões seguras e duradouras, adaptando-se perfeitamente a ambientes secos ou úmidos, internos ou externos, com total confiança.
  • Segurança Máxima: Propriedade antichama, oferecendo uma camada extra de proteção contra incêndios e mais tranquilidade.
  • Resistência Superior: Com proteção UV, é ideal para aplicações externas, resistindo bravamente à luz solar e intempéries.
  • Flexibilidade Extrema: A capa especial em PVC permite manuseio e instalação fáceis, mesmo nos locais mais difíceis.
  • Construção Ecológica: Livre de silicone e substâncias nocivas, uma escolha segura para as pessoas e o meio ambiente.
  • Versatilidade de Aplicação: Perfeito para instalações fixas ou flexíveis sem tração, atendendo a uma vasta gama de projetos.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: conforme IEC 60228 cl. 5
  • Isolamento do núcleo: PVC
  • Identificação do núcleo: colorido: até 5 núcleos conforme DIN VDE 0293-308; a partir de 6 núcleos código de cores INNOVCABLE; G: com GNYE
  • Encordoamento: trançado em camadas
  • Material da capa externa: PVC
  • Cor da capa externa: cinza, RAL 7001
DETALHES

Benefícios

  • Resistência química: Cobertura de PVC resistente a ácidos, bases e óleos específicos.
  • Alta flexibilidade: Condutores de Classe 5, ideais para facilitar a instalação em layouts complexos.
  • Segurança aprimorada: Propriedade autoextinguível e retardante à chama, conforme a norma IEC 60332-1.
  • Uso em vários ambientes: Adequado para instalações em locais secos, úmidos e molhados.
  • Ampla faixa de temperatura: Operação segura de -40°C a +80°C em instalações fixas.
  • Isolamento robusto: Tensão de teste de 4 kV que assegura alta confiabilidade e segurança elétrica.
  • Livre de silicone: Fabricado sem substâncias que prejudicam a aderência da tinta (LABS-free).
  • Conformidade RoHS: Produzido de acordo com as diretrizes europeias de restrição a substâncias perigosas.
  • Instalação versátil: Pode ser utilizado tanto em instalações fixas quanto em aplicações flexíveis.
  • Identificação clara: Veias coloridas que permitem uma conexão rápida e segura dos componentes.

Aplicações

  • Construção de máquinas: Como cabo de controle e alimentação para diversas máquinas industriais.
  • Painéis de controle: Para a fiação interna de quadros de comando e distribuição de energia.
  • Engenharia de instalações: Utilizado em instalações elétricas de plantas industriais e edifícios.
  • Linhas de montagem: Conexão de sensores e atuadores em esteiras e sistemas de automação.
  • Sistemas de HVAC: Alimentação de equipamentos de aquecimento, ventilação e ar condicionado.
  • Tecnologia de transporte: Em aplicações com movimento ocasional sem tensão de tração.
  • Equipamentos de processo: Conexão de motores, bombas e outros dispositivos em instalações fixas.
  • Indústria em geral: Como cabo de conexão para ferramentas e dispositivos elétricos.
  • Instalações fixas: Roteamento em bandejas de cabos, conduítes e calhas industriais.
  • Projetos de automação: Para a transmissão de sinais de controle em sistemas automatizados.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de controle, potência e conexão em PVC (ÖPVC-JB/OB), não blindado.
Parâmetros Elétricos
Tensão Nominal Uo/U: até 16mm² 300/500V ou 450/750V; a partir de 25mm² 0,6/1kV
Tensão de Ensaio 4 kV
Resistência do Condutor De acordo com IEC 60228 classe 5.
Resistência de Isolação Mínimo de 20 MΩ x km.
Capacidade de Corrente De acordo com a DIN VDE.
Design do Produto
Material do Condutor Fios de cobre nu.
Classe do Condutor Classe 5, de acordo com a IEC 60228.
Material de Isolação da Via PVC
Identificação das Vias Até 5 vias: coloridas conforme DIN VDE 0293-308. A partir de 6 vias: código de cores Innovcable. Versões com G: inclui via verde/amarelo.
Tipo de Torção Vias torcidas em camadas.
Blindado Não
Material da Cobertura Externa PVC
Cor da Cobertura Cinza, RAL 7001.
Características do Produto
Área de Aplicação Cabo de alimentação, controle e conexão em instalações elétricas para instalação fixa e aplicações flexíveis sem esforço de tração. Adequado para ambientes secos, úmidos e molhados. Uso externo apenas com proteção UV, não para enterramento.
Para flexão contínua Sim, para aplicações flexíveis sem esforço de tração e sem roteamento definido.
Raio Mín. de Curvatura (Fixo) 4 x diâmetro do cabo
Raio Mín. de Curvatura (Móvel) 15 x diâmetro do cabo
Temperatura, instalação fixa -40 °C a +80 °C
Temperatura, movimento constante -15 °C a +70 °C
Temperatura máxima no condutor +70 °C em operação; +150 °C em caso de curto-circuito.
Retardante de chama Autoextinguível e retardante de chama de acordo com a IEC 60332-1.
Resistente a químicos Não especificado.
Livre de halogênio Não especificado.
Resistente a óleo Sim, resistente a tipos específicos de óleo.
Livre de silicone Sim (durante a produção).
Normas Aplicáveis
Padrão Similar a EN 50525-2-51
Diretivas 2014/35/EU (Diretiva de Baixa Tensão)
Conformidades RoHS, CE, EAC, CPR Eca
Normas Técnicas IEC 60228 cl. 5, IEC 60332-1, DIN VDE 0293-308
TABELA DE DIMENSIONAIS
Tipo Dimension Outer-Ø [mm] Weight [kg/km]
ÖPVC-JB/OB 300/500 V 2 X 0,5 4,8 31
3 G 0,5 5,2 41
4 G 0,5 5,7 50
5 G 0,5 6,3 63
5 G 0,5 6,3 63
6 G 0,5 6,7 70
7 G 0,5 6,8 78
8 G 0,5 7,4 97
12 G 0,5 9,1 130
14 G 0,5 9,5 151
2 X 0,75 5,2 43
3 G 0,75 5,6 52
4 G 0,75 6,2 66
4 X 0,75 6,3 64
5 G 0,75 6,8 76
7 G 0,75 7,4 98
10 G 0,75 9,1 148
12 G 0,75 10 163
2 X 1 5,7 50
3 G 1 6,1 62
3 X 1 6,1 62
4 G 1 6,6 75
4 X 1 6,6 75
5 G 1 7,3 89
7 G 1 8,1 120
8 G 1 8,1 114
10 G 1 11,4 182
12 G 1 10,8 200
16 G 1 12,3 250
2 X 1,5 6,3 65
3 G 1,5 6,7 81
3 X 1,5 6,7 81
4 G 1,5 7,3 101
4 X 1,5 7,3 101
5 G 1,5 8,2 125
7 G 1,5 9 160
8 G 1,5 10,8 205
12 G 1,5 11,9 267
25 G 1,5 16,9 539
2 X 2,5 7,6 99
3 G 2,5 8,2 126
4 G 2,5 9,1 156
5 G 2,5 10,1 195
7 G 2,5 11,2 250
12 G 2,5 15 423
2 X 4 9,4 152
3 G 4 10,1 193
4 G 4 11 241
5 G 4 12,3 300
7 G 4 13,6 389
12 G 4 18,3 681
3 G 6 11,7 275
4 G 6 12,6 337
5 G 6 14,1 419
7 G 6 15,5 549
3 G 10 14,7 449
4 G 10 16,3 572
5 G 10 18,2 712
7 G 10 20,1 938
3 G 16 18,5 680
4 G 16 20,7 860
5 G 16 23 1071
7 G 16 25,2 1393
ÖPVC-JB/OB 450/750 V 2 X 1 6,5 63
3 G 1 6,9 77
4 G 1 7,7 97
5 G 1 8,5 119
2 X 1,5 7,7 90
3 G 1,5 8 110
4 G 1,5 9,1 139
5 G 1,5 10 169
2 X 2,5 9,1 133
3 G 2,5 9,6 161
3 X 2,5 9,6 161
4 G 2,5 10,7 204
5 G 2,5 12 257
7 G 2,5 13,1 321
2 X 4 10,5 186
3 G 4 11,2 231
4 G 4 12,5 296
5 G 4 13,9 367
7 G 4 15,2 471
2 X 6 11,8 248
3 G 6 12,6 312
4 G 6 14 398
5 G 6 15,6 496
7 G 6 17,3 651
3 G 10 15,9 506
4 G 10 17,9 656
5 G 10 20 819
7 G 10 21,6 1058
3 G 16 18,5 739
4 G 16 20,7 952
5 G 16 23 1183
ÖPVC-JB/OB 0,6/1 KV 3 G 25 23,7 1370
4 G 25 26 1471
5 G 25 29 1807
7 G 25 32 2830
3 G 35 26 1740
4 G 35 29,1 1979
5 G 35 32,5 2485
3 G 50 30,9 2510
4 G 50 35,5 2818
5 G 50 39 3800
3 G 70 36 3190
4 G 70 40,2 3952
5 G 70 45 4900
3 G 95 41,1 4510
4 G 95 44,8 5149
