Cabo de Potência e Controle;  300/500 V; 2 a 7 condutores; Max. 95,00mm²; Veias Numeradas, PVC/PUR, Resistência a Óleos;  -40°C/+80°C

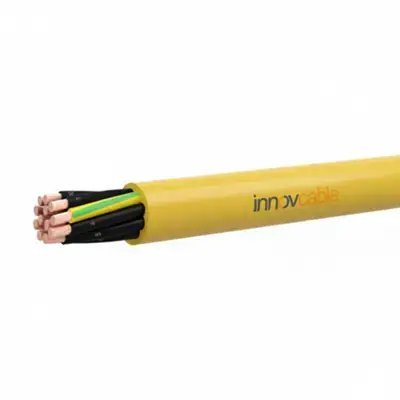

Cabo de Controle / Comando Poliuretano PUR (N)YMH11YO Yellow

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo (N)YMH11YÖ YELLOW: A Solução Definitiva para Aplicações Industriais ExigentesProjetado para instalações fixas e aplicações flexíveis, este cabo de energia e controle garante máxima performance e segurança. Sua construção superior oferece a confiança e a durabilidade necessárias para operar em ambientes secos, úmidos e até mesmo externos.
  • Resistência Superior para Ambientes Hostis: Construção robusta com altíssima resistência à abrasão, cortes e rasgos.
  • Proteção Química Abrangente: Revestimento em PUR especial resistente a óleos, graxas, ácidos e solventes.
  • Versatilidade para Uso Interno e Externo: Com proteção UV, é ideal para instalações fixas ou móveis.
  • Segurança em Destaque: A cor amarela vibrante aumenta a visibilidade e a segurança operacional.
  • Desempenho Extremo Garantido: Opera com total confiança em temperaturas de -40°C a +80°C em instalações fixas.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a IEC 60228 cl. 5
  • Material de isolamento da via: PVC
  • Identificação das vias: até 5 vias conforme DIN VDE 0293-308 coloridos, a partir de 6 vias código de cores INNOVCABLE com ou sem GNGE.
  • Torção: Trançados em camadas
  • Material da capa externa: PUR
  • Cor do revestimento: Amarelo RAL 1016
  • Tensão nominal: Uo/U: 300/500 V
  • Tensão de teste: 3 kV
  • Resistência do condutor: de acordo com a IEC 60228 cl. 5
  • Resistência de isolamento: mín. 20 MΩ x km
  • Capacidade de corrente: conforme DIN VDE, ver anexo técnico
  • Raio mínimo de curvatura fixo: 5 x d
  • Raio mínimo de curvatura móvel: 12,5 x d
  • Temperatura de operação fixo min/max: -40°C / +80°C
  • Temperatura de operação móvel min/max: -5°C / +70°C
  • Padrão: semelhante a DIN VDE 0245, 0250 e 0282
DETALHES

Benefícios

  • Resistência química superior: Cobertura especial em PUR imune a óleos, graxas, ácidos e solventes.
  • Extrema durabilidade: Elevada resistência à abrasão, cortes e rasgos, ideal para ambientes industriais.
  • Alta flexibilidade: Composto por condutores de fios finos que facilitam o manuseio e a instalação.
  • Ideal para uso externo: Revestimento em PUR com excelente proteção contra raios UV, evitando degradação.
  • Ampla faixa de temperatura: Operação confiável em instalações fixas de -40°C a +80°C.
  • Segurança aprimorada: A versão em amarelo proporciona alta visibilidade para identificação de circuitos.
  • Livre de silicone: Adequado para utilização em indústrias de pintura e tratamento de superfícies.
  • Resistente a micróbios: O material do revestimento externo inibe a proliferação de micróbios.
  • Instalação versátil: Perfeito para instalações fixas e aplicações flexíveis com movimento livre.
  • Construção robusta: Projetado para suportar condições severas e garantir uma longa vida útil.

Aplicações

  • Sistemas de energia e controle: Utilizado como cabo de alimentação e conexão em diversas instalações elétricas.
  • Ferramentas elétricas portáteis: Conexão de furadeiras, serras e outras ferramentas manuais em ambientes de trabalho.
  • Maquinário industrial: Alimentação de motores e sensores em equipamentos expostos a óleos e produtos químicos.
  • Canteiros de obras: Equipamentos de construção civil que exigem cabos robustos e de alta durabilidade.
  • Equipamentos agrícolas: Conexão de componentes em máquinas expostas ao tempo e ambientes úmidos.
  • Instalações ao ar livre: Aplicações externas que necessitam de proteção contra intempéries e raios solares.
  • Ambientes úmidos e secos: Adequado para instalação em locais secos ou úmidos, conforme a necessidade.
  • Oficinas e indústrias: Locais onde a resistência a graxas, óleos e desgaste mecânico é essencial.
  • Linhas de produção: Conexão de componentes elétricos em esteiras e outros equipamentos de manufatura.
  • Projetos de engenharia: Solução versátil para sistemas que demandam flexibilidade e robustez na instalação.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de energia, controle e conexão em PUR, para instalação fixa e aplicações flexíveis com movimento livre.
Parâmetros Elétricos
Voltagem NominalUo/U: 300/500 V
Voltagem de Ensaio3 kV
Resistência de IsolaçãoMínimo 20 MΩ x km
Design do Produto
Material do CondutorFios de cobre nu.
Resistência do CondutorDe acordo com a IEC 60228 cl. 5.
Capacidade de CorrenteDe acordo com a DIN VDE.
Design do CondutorFinamente trançado, de acordo com a IEC 60228 classe 5.
Inclui condutor de proteção (Terra)Disponível com ou sem condutor de proteção verde/amarelo (GNGE).
Tipo de TorçãoVias torcidas em camadas.
Material Base da Isolação da VeiaPVC
Material Base da Cobertura ExternaPoliuretano especial (PUR)
Abreviação do Material de CoberturaPUR
Cor da CoberturaAmarelo (RAL 1016)
Identificação das ViasVersão Cinza: Vias pretas com numeração branca. Versão Amarela: Vias coloridas até 5 vias, ou com código de cores TKD a partir de 6 vias.
Código de cores das viasBaseado em DIN VDE 0293-308 ou DIN VDE 0293.
Características do Produto
Área de AplicaçãoComo cabo de alimentação, controle e conexão em instalações elétricas e ferramentas elétricas portáteis. Adequado para ambientes secos, úmidos e ao ar livre. Não é permitido para enterramento.
Para flexão contínuaSim, para aplicações flexíveis com movimento livre, sem tensão de tração e sem guia forçada.
Carga de traçãoSem esforço de tração.
Raio Mín. de Curvatura, Fixo5 x diâmetro externo
Raio Mín. de Curvatura, Móvel12.5 x diâmetro externo
Temperatura, instalação fixa-40 °C a +80 °C.
Temperatura, movimento constante-5 °C a +70 °C.
Resistente a UVSim.
Resistente a óleoSim, resistência aumentada.
Resistente a químicosResistente a ácidos, bases, solventes, hidrólise, gorduras, etc.
Resistência a Abrasão e CortesResistência aumentada à abrasão e cortes.
Outras ResistênciasResistente a micróbios e a rasgos.
Livre de SiliconeSim (durante a produção).
Normas Aplicáveis
Padrões de FabricaçãoBaseado em DIN VDE 0245, 0250 e 0282.
Classe do CondutorIEC 60228 cl. 5
Código de CoresDIN VDE 0293 / DIN VDE 0293-308
ConformidadeDiretiva de Baixa Tensão 2014/35/EU, RoHS, CE.
TABELA DE DIMENSIONAIS
DescriçãoDImensional n x mm²Diamêtro-Ø mm ca.Peso kg/km
PUR (N)YMH11YO - Yellow
2 x 0,755,444
3 G 0,755,853
4 G 0,756,464
5 G 0,757,176
2 X 15,853
3 G 16,363
4 G 16,975
5 G 17,789
2 X 1,56,568
3 G 1,56,987
4 G 1,57,6108
5 G 1,58,5131
7 G 1,59,4173
2 X 2,58,2110
3 G 2,58,7146
4 G 2,59,4183
5 G 2,510,3220
4 G 412,5291
5 G 414355
4 X 16,975
(H)07BQ-F
4 G 3531,3 - 38,21874
4 G 7038,9 - 47,33564
4 G 9544,9 - 54,64637
5 G 9549,7 - 60,46520
Outras formações
5 G 2,5 + 1 x 0,513,0 +/- 0,4234
5 G 6 + 1 x 0,517,1 +/- 0,5473
5 G 2,5 + 1 x 0,512,8 +/- 0,4234
5 G 6 + 1 x 0,5+/- 0,5473
5 G 0,757,2 +/- 0,353
